Валкователь фрезерного торфа

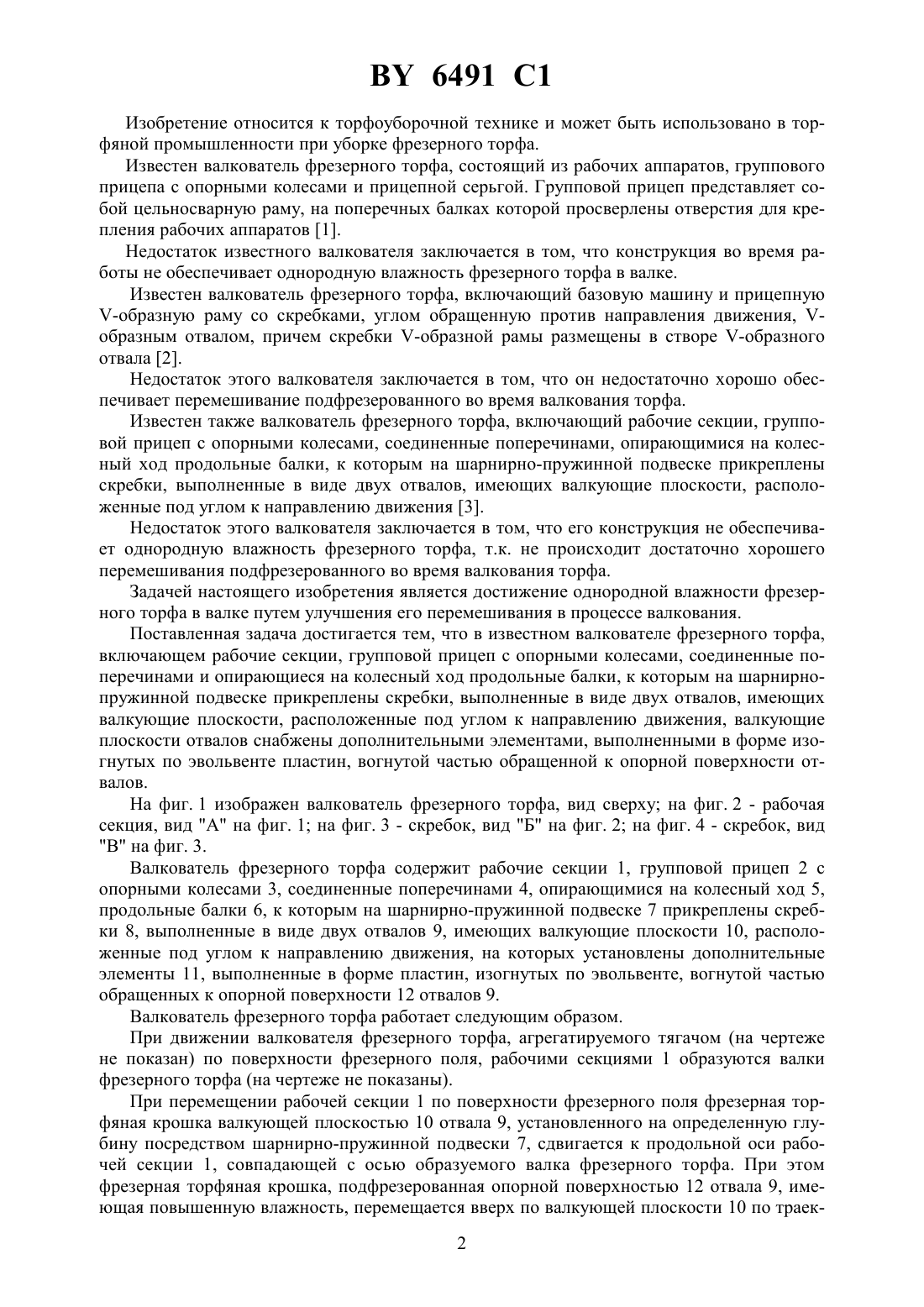

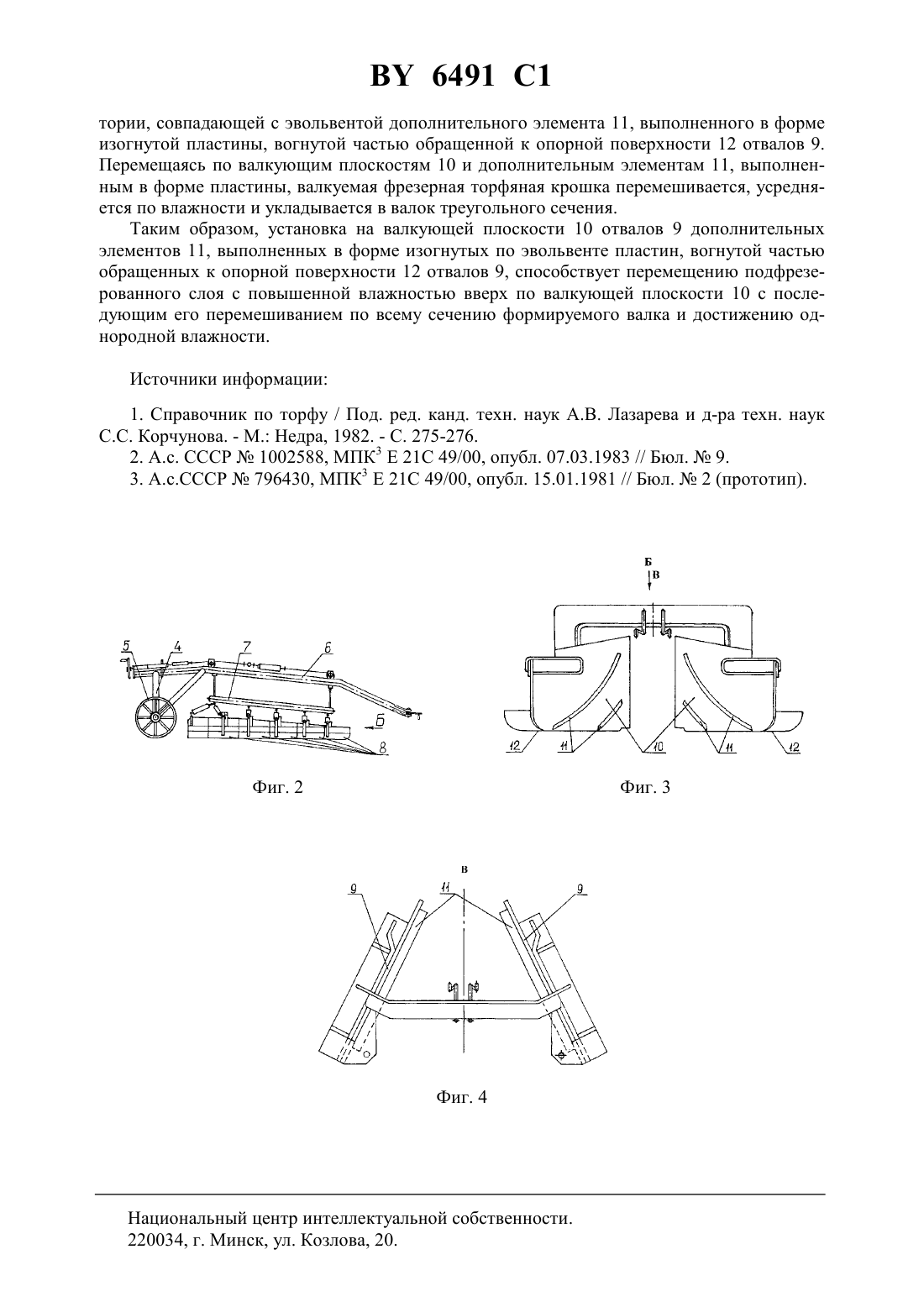

01 15/08 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Белниитоппроект(72) Авторы Зюзин Борис Федорович Левченя Сергей Иосифович Хреновский Геннадий Николаевич(73) Патентообладатель Республиканское унитарное предприятие Белниитоппроект(57) Валкователь фрезерного торфа, включающий рабочие секции, групповой прицеп с опорными колесами, соединенные поперечинами и опирающиеся на колесный ход продольные балки, к которым на шарнирно-пружинной подвеске прикреплены скребки, выполненные в виде двух отвалов, имеющих валкующие плоскости, расположенные под углом к направлению движения, отличающийся тем, что валкующие плоскости отвалов снабжены дополнительными элементами, выполненными в форме изогнутых по эвольвенте пластин, вогнутой частью обращенных к опорной поверхности отвалов. 6491 1 Изобретение относится к торфоуборочной технике и может быть использовано в торфяной промышленности при уборке фрезерного торфа. Известен валкователь фрезерного торфа, состоящий из рабочих аппаратов, группового прицепа с опорными колесами и прицепной серьгой. Групповой прицеп представляет собой цельносварную раму, на поперечных балках которой просверлены отверстия для крепления рабочих аппаратов 1. Недостаток известного валкователя заключается в том, что конструкция во время работы не обеспечивает однородную влажность фрезерного торфа в валке. Известен валкователь фрезерного торфа, включающий базовую машину и прицепную-образную раму со скребками, углом обращенную против направления движения, образным отвалом, причем скребки -образной рамы размещены в створе -образного отвала 2. Недостаток этого валкователя заключается в том, что он недостаточно хорошо обеспечивает перемешивание подфрезерованного во время валкования торфа. Известен также валкователь фрезерного торфа, включающий рабочие секции, групповой прицеп с опорными колесами, соединенные поперечинами, опирающимися на колесный ход продольные балки, к которым на шарнирно-пружинной подвеске прикреплены скребки, выполненные в виде двух отвалов, имеющих валкующие плоскости, расположенные под углом к направлению движения 3. Недостаток этого валкователя заключается в том, что его конструкция не обеспечивает однородную влажность фрезерного торфа, т.к. не происходит достаточно хорошего перемешивания подфрезерованного во время валкования торфа. Задачей настоящего изобретения является достижение однородной влажности фрезерного торфа в валке путем улучшения его перемешивания в процессе валкования. Поставленная задача достигается тем, что в известном валкователе фрезерного торфа,включающем рабочие секции, групповой прицеп с опорными колесами, соединенные поперечинами и опирающиеся на колесный ход продольные балки, к которым на шарнирнопружинной подвеске прикреплены скребки, выполненные в виде двух отвалов, имеющих валкующие плоскости, расположенные под углом к направлению движения, валкующие плоскости отвалов снабжены дополнительными элементами, выполненными в форме изогнутых по эвольвенте пластин, вогнутой частью обращенной к опорной поверхности отвалов. На фиг. 1 изображен валкователь фрезерного торфа, вид сверху на фиг. 2 - рабочая секция, вид А на фиг. 1 на фиг. 3 - скребок, вид Б на фиг. 2 на фиг. 4 - скребок, вид В на фиг. 3. Валкователь фрезерного торфа содержит рабочие секции 1, групповой прицеп 2 с опорными колесами 3, соединенные поперечинами 4, опирающимися на колесный ход 5,продольные балки 6, к которым на шарнирно-пружинной подвеске 7 прикреплены скребки 8, выполненные в виде двух отвалов 9, имеющих валкующие плоскости 10, расположенные под углом к направлению движения, на которых установлены дополнительные элементы 11, выполненные в форме пластин, изогнутых по эвольвенте, вогнутой частью обращенных к опорной поверхности 12 отвалов 9. Валкователь фрезерного торфа работает следующим образом. При движении валкователя фрезерного торфа, агрегатируемого тягачом (на чертеже не показан) по поверхности фрезерного поля, рабочими секциями 1 образуются валки фрезерного торфа (на чертеже не показаны). При перемещении рабочей секции 1 по поверхности фрезерного поля фрезерная торфяная крошка валкующей плоскостью 10 отвала 9, установленного на определенную глубину посредством шарнирно-пружинной подвески 7, сдвигается к продольной оси рабочей секции 1, совпадающей с осью образуемого валка фрезерного торфа. При этом фрезерная торфяная крошка, подфрезерованная опорной поверхностью 12 отвала 9, имеющая повышенную влажность, перемещается вверх по валкующей плоскости 10 по траек 2 6491 1 тории, совпадающей с эвольвентой дополнительного элемента 11, выполненного в форме изогнутой пластины, вогнутой частью обращенной к опорной поверхности 12 отвалов 9. Перемещаясь по валкующим плоскостям 10 и дополнительным элементам 11, выполненным в форме пластины, валкуемая фрезерная торфяная крошка перемешивается, усредняется по влажности и укладывается в валок треугольного сечения. Таким образом, установка на валкующей плоскости 10 отвалов 9 дополнительных элементов 11, выполненных в форме изогнутых по эвольвенте пластин, вогнутой частью обращенных к опорной поверхности 12 отвалов 9, способствует перемещению подфрезерованного слоя с повышенной влажностью вверх по валкующей плоскости 10 с последующим его перемешиванием по всему сечению формируемого валка и достижению однородной влажности. Источники информации 1. Справочник по торфу / Под. ред. канд. техн. наук А.В. Лазарева и д-ра техн. наук С.С. Корчунова. - М. Недра, 1982. - С. 275-276. 2. А.с. СССР 1002588, МПК 3 Е 21 С 49/00, опубл. 07.03.1983 // Бюл.9. 3. А.с.СССР 796430, МПК 3 Е 21 С 49/00, опубл. 15.01.1981 // Бюл.2 (прототип). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
