Каток сеялки

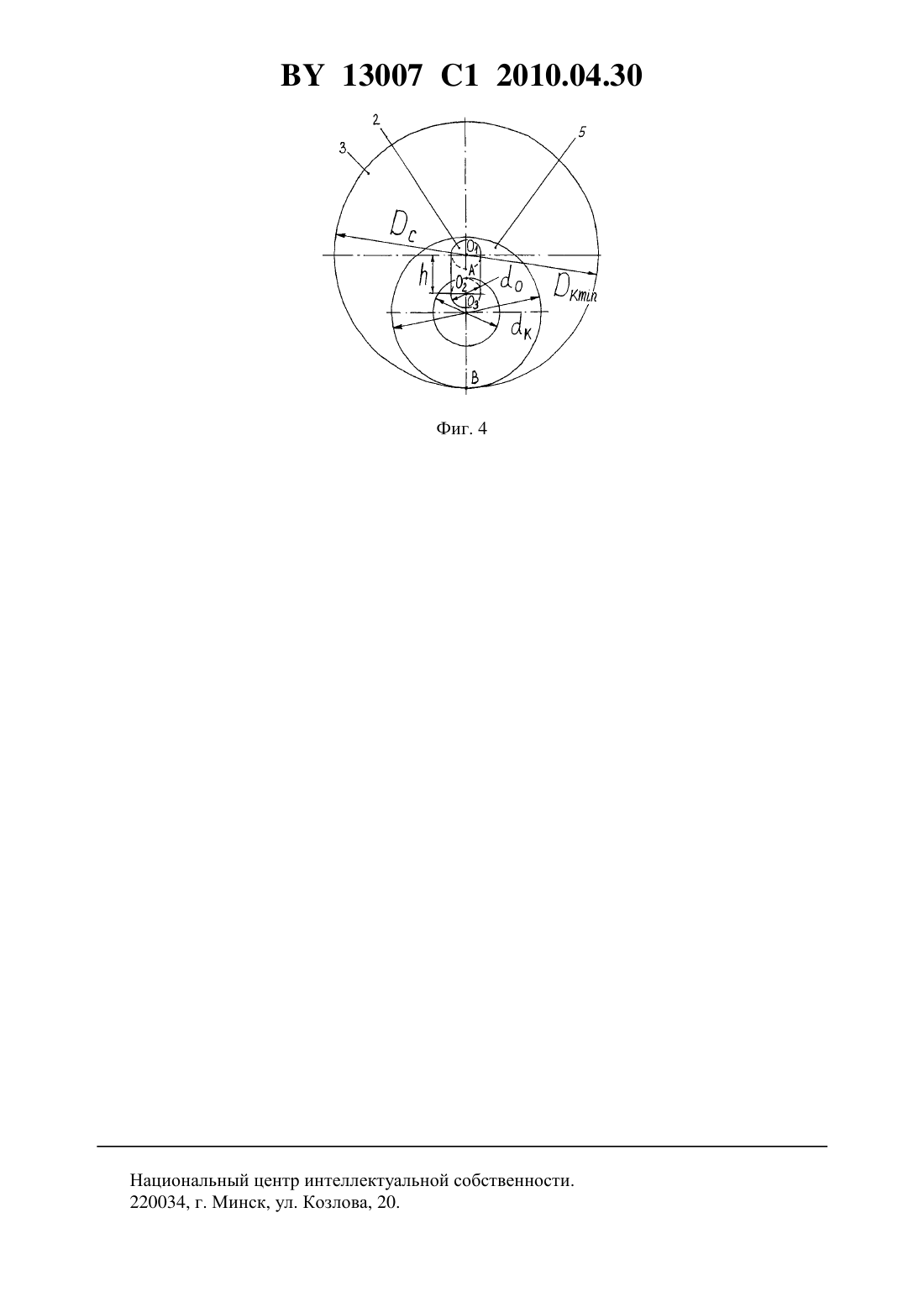

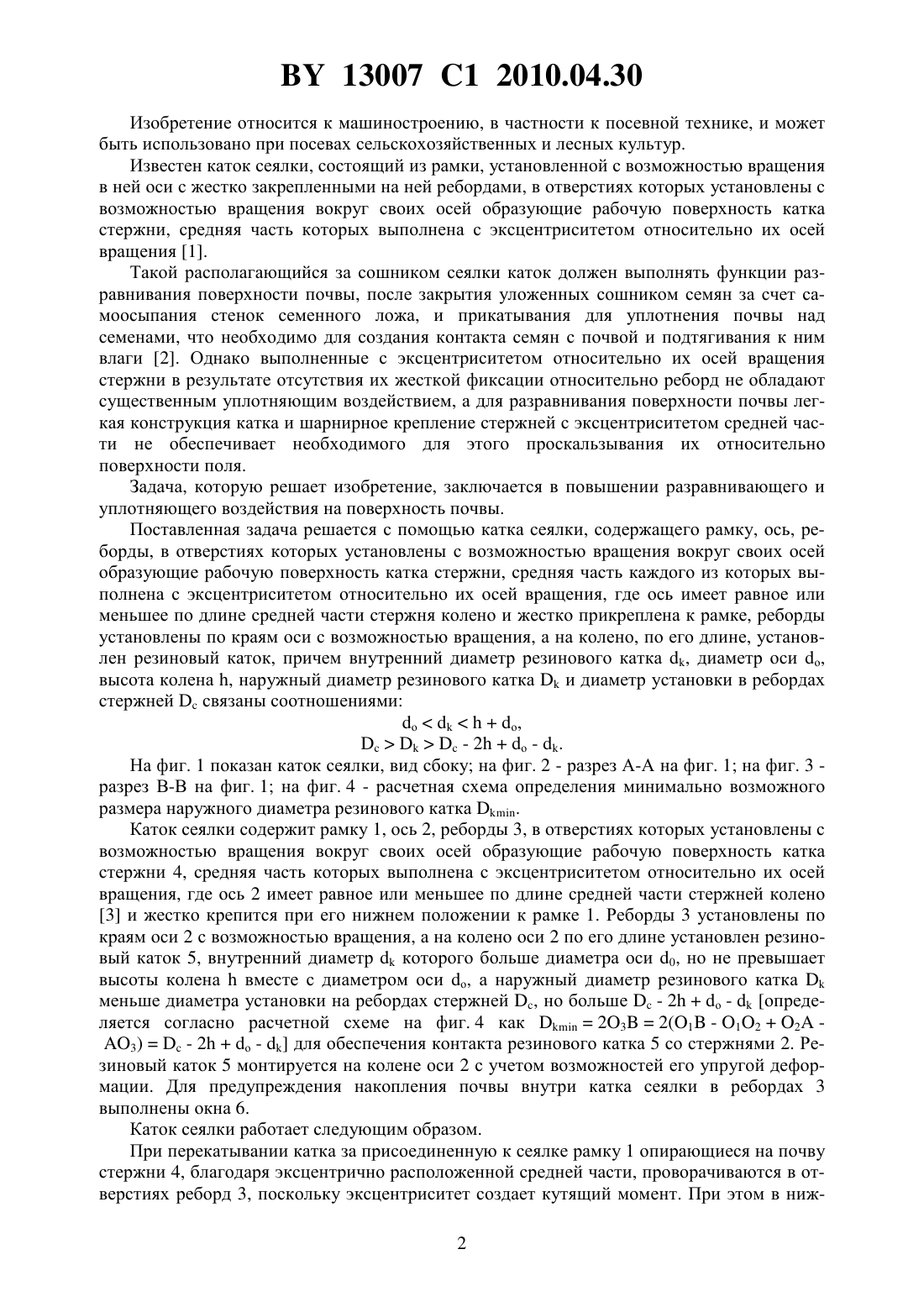

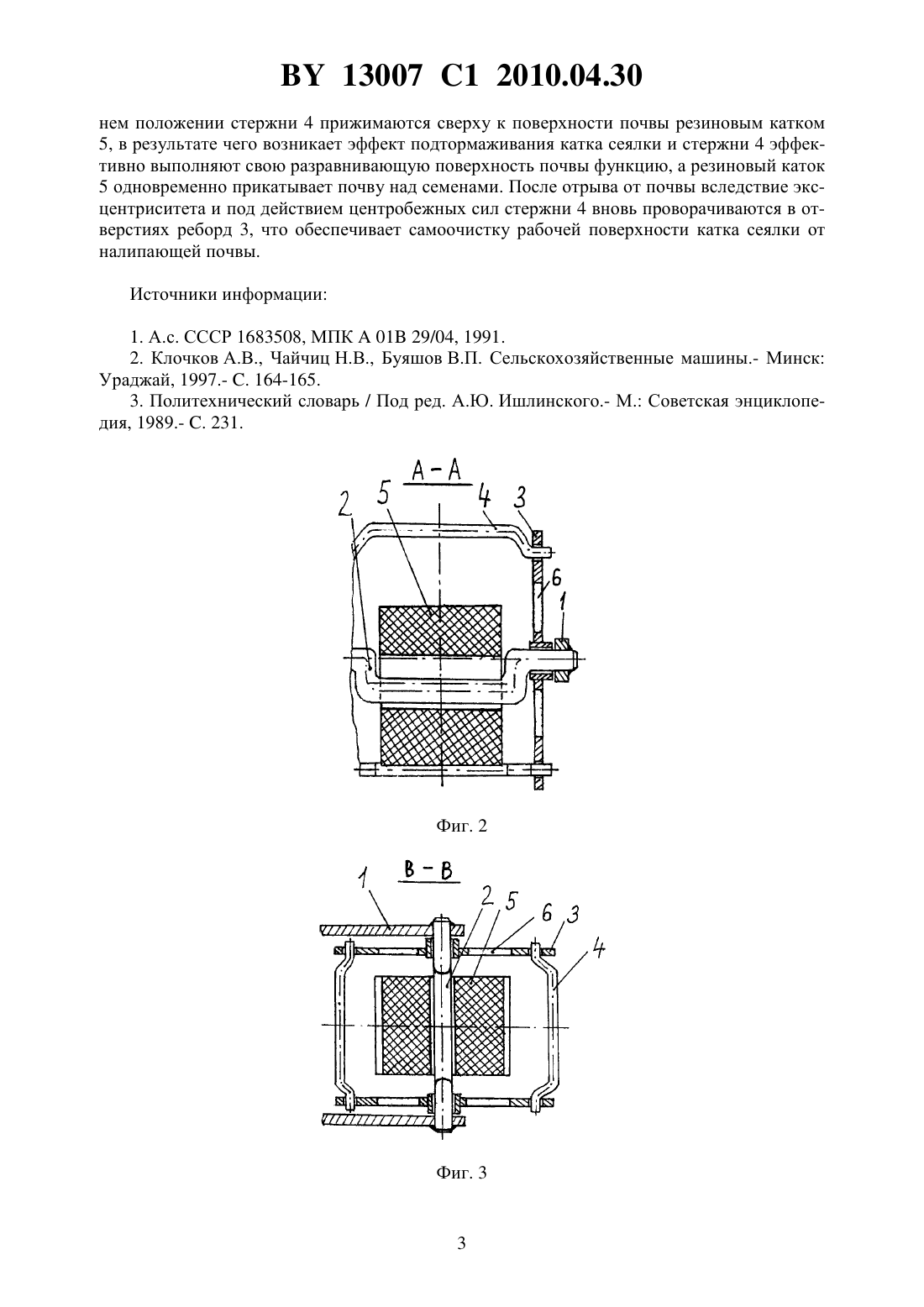

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Шило Иван Николаевич Агейчик Валерий Александрович Агейчик Юрий Валерьевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Каток сеялки, содержащий рамку, ось, реборды, в отверстиях которых установлены с возможностью вращения вокруг своих осей образующие рабочую поверхность катка стержни, средняя часть каждого из которых выполнена с эксцентриситетом относительно их осей вращения, отличающийся тем, что ось имеет равное или меньшее по длине средней части стержня колено и жестко прикреплена к рамке, реборды установлены по краям оси с возможностью вращения, а на колено, по его длине, установлен резиновый каток,причем внутренний диаметр резинового катка , диаметр оси , высота колена , наружный диаметр резинового каткаи диаметр установки в ребордах стержнейсвязаны соотношениями,- 2- . 13007 1 2010.04.30 Изобретение относится к машиностроению, в частности к посевной технике, и может быть использовано при посевах сельскохозяйственных и лесных культур. Известен каток сеялки, состоящий из рамки, установленной с возможностью вращения в ней оси с жестко закрепленными на ней ребордами, в отверстиях которых установлены с возможностью вращения вокруг своих осей образующие рабочую поверхность катка стержни, средняя часть которых выполнена с эксцентриситетом относительно их осей вращения 1. Такой располагающийся за сошником сеялки каток должен выполнять функции разравнивания поверхности почвы, после закрытия уложенных сошником семян за счет самоосыпания стенок семенного ложа, и прикатывания для уплотнения почвы над семенами, что необходимо для создания контакта семян с почвой и подтягивания к ним влаги 2. Однако выполненные с эксцентриситетом относительно их осей вращения стержни в результате отсутствия их жесткой фиксации относительно реборд не обладают существенным уплотняющим воздействием, а для разравнивания поверхности почвы легкая конструкция катка и шарнирное крепление стержней с эксцентриситетом средней части не обеспечивает необходимого для этого проскальзывания их относительно поверхности поля. Задача, которую решает изобретение, заключается в повышении разравнивающего и уплотняющего воздействия на поверхность почвы. Поставленная задача решается с помощью катка сеялки, содержащего рамку, ось, реборды, в отверстиях которых установлены с возможностью вращения вокруг своих осей образующие рабочую поверхность катка стержни, средняя часть каждого из которых выполнена с эксцентриситетом относительно их осей вращения, где ось имеет равное или меньшее по длине средней части стержня колено и жестко прикреплена к рамке, реборды установлены по краям оси с возможностью вращения, а на колено, по его длине, установлен резиновый каток, причем внутренний диаметр резинового катка , диаметр оси о,высота колена , наружный диаметр резинового каткаи диаметр установки в ребордах стержнейсвязаны соотношениями оо,- 2 о - . На фиг. 1 показан каток сеялки, вид сбоку на фиг. 2 - разрез А-А на фиг. 1 на фиг. 3 разрез В-В на фиг. 1 на фиг. 4 - расчетная схема определения минимально возможного размера наружного диаметра резинового катка . Каток сеялки содержит рамку 1, ось 2, реборды 3, в отверстиях которых установлены с возможностью вращения вокруг своих осей образующие рабочую поверхность катка стержни 4, средняя часть которых выполнена с эксцентриситетом относительно их осей вращения, где ось 2 имеет равное или меньшее по длине средней части стержней колено 3 и жестко крепится при его нижнем положении к рамке 1. Реборды 3 установлены по краям оси 2 с возможностью вращения, а на колено оси 2 по его длине установлен резиновый каток 5, внутренний диаметркоторого больше диаметра оси 0, но не превышает высоты коленавместе с диаметром оси о, а наружный диаметр резинового каткаменьше диаметра установки на ребордах стержней , но больше- 2 о -определяется согласно расчетной схеме на фиг. 4 как 232(1 - 122 3)- 2 о -для обеспечения контакта резинового катка 5 со стержнями 2. Резиновый каток 5 монтируется на колене оси 2 с учетом возможностей его упругой деформации. Для предупреждения накопления почвы внутри катка сеялки в ребордах 3 выполнены окна 6. Каток сеялки работает следующим образом. При перекатывании катка за присоединенную к сеялке рамку 1 опирающиеся на почву стержни 4, благодаря эксцентрично расположенной средней части, проворачиваются в отверстиях реборд 3, поскольку эксцентриситет создает кутящий момент. При этом в ниж 2 13007 1 2010.04.30 нем положении стержни 4 прижимаются сверху к поверхности почвы резиновым катком 5, в результате чего возникает эффект подтормаживания катка сеялки и стержни 4 эффективно выполняют свою разравнивающую поверхность почвы функцию, а резиновый каток 5 одновременно прикатывает почву над семенами. После отрыва от почвы вследствие эксцентриситета и под действием центробежных сил стержни 4 вновь проворачиваются в отверстиях реборд 3, что обеспечивает самоочистку рабочей поверхности катка сеялки от налипающей почвы. Источники информации 1. А.с. СССР 1683508, МПК 01 29/04, 1991. 2. Клочков А.В., Чайчиц Н.В., Буяшов В.П. Сельскохозяйственные машины.- Минск Ураджай, 1997.- . 164-165. 3. Политехнический словарь / Под ред. А.Ю. Ишлинского.- М. Советская энциклопедия, 1989.- . 231. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
