Пылеуловитель циклонного типа

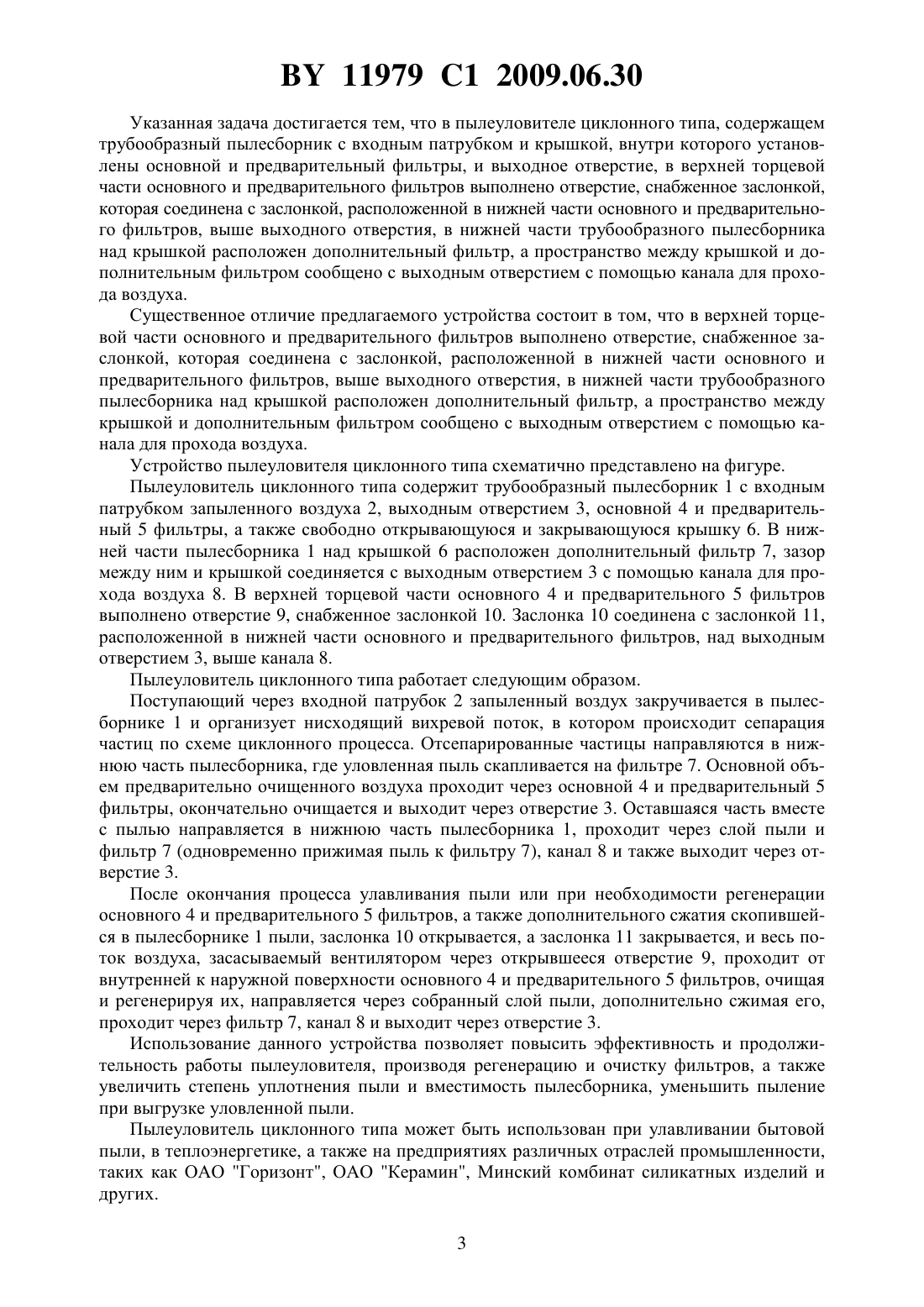

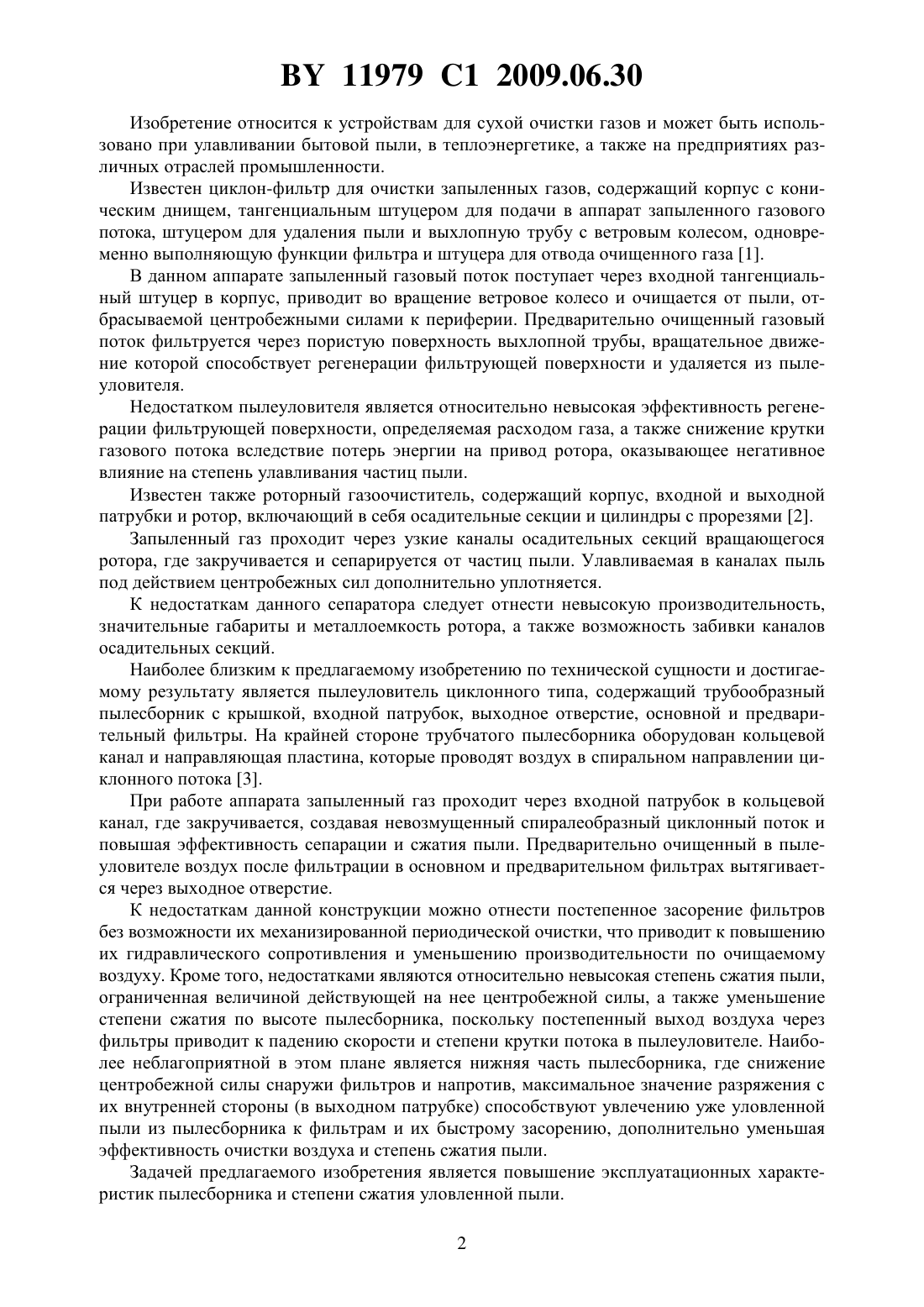

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный технологический университет(72) Авторы Кузьмин Владислав Владимирович Марков Владимир Алексеевич(73) Патентообладатель Учреждение образования Белорусский государственный технологический университет(57) Пылеуловитель циклонного типа, содержащий трубообразный пылесборник с входным патрубком и крышкой, внутри которого установлены основной и предварительный фильтры, и выходное отверстие, отличающийся тем, что в верхней торцевой части основного и предварительного фильтров выполнено отверстие, снабженное заслонкой, которая соединена с заслонкой, расположенной в нижней части основного и предварительного фильтров, выше выходного отверстия, в нижней части трубообразного пылесборника над крышкой расположен дополнительный фильтр, а пространство между крышкой и дополнительным фильтром сообщено с выходным отверстием с помощью канала для прохода воздуха. 11979 1 2009.06.30 Изобретение относится к устройствам для сухой очистки газов и может быть использовано при улавливании бытовой пыли, в теплоэнергетике, а также на предприятиях различных отраслей промышленности. Известен циклон-фильтр для очистки запыленных газов, содержащий корпус с коническим днищем, тангенциальным штуцером для подачи в аппарат запыленного газового потока, штуцером для удаления пыли и выхлопную трубу с ветровым колесом, одновременно выполняющую функции фильтра и штуцера для отвода очищенного газа 1. В данном аппарате запыленный газовый поток поступает через входной тангенциальный штуцер в корпус, приводит во вращение ветровое колесо и очищается от пыли, отбрасываемой центробежными силами к периферии. Предварительно очищенный газовый поток фильтруется через пористую поверхность выхлопной трубы, вращательное движение которой способствует регенерации фильтрующей поверхности и удаляется из пылеуловителя. Недостатком пылеуловителя является относительно невысокая эффективность регенерации фильтрующей поверхности, определяемая расходом газа, а также снижение крутки газового потока вследствие потерь энергии на привод ротора, оказывающее негативное влияние на степень улавливания частиц пыли. Известен также роторный газоочиститель, содержащий корпус, входной и выходной патрубки и ротор, включающий в себя осадительные секции и цилиндры с прорезями 2. Запыленный газ проходит через узкие каналы осадительных секций вращающегося ротора, где закручивается и сепарируется от частиц пыли. Улавливаемая в каналах пыль под действием центробежных сил дополнительно уплотняется. К недостаткам данного сепаратора следует отнести невысокую производительность,значительные габариты и металлоемкость ротора, а также возможность забивки каналов осадительных секций. Наиболее близким к предлагаемому изобретению по технической сущности и достигаемому результату является пылеуловитель циклонного типа, содержащий трубообразный пылесборник с крышкой, входной патрубок, выходное отверстие, основной и предварительный фильтры. На крайней стороне трубчатого пылесборника оборудован кольцевой канал и направляющая пластина, которые проводят воздух в спиральном направлении циклонного потока 3. При работе аппарата запыленный газ проходит через входной патрубок в кольцевой канал, где закручивается, создавая невозмущенный спиралеобразный циклонный поток и повышая эффективность сепарации и сжатия пыли. Предварительно очищенный в пылеуловителе воздух после фильтрации в основном и предварительном фильтрах вытягивается через выходное отверстие. К недостаткам данной конструкции можно отнести постепенное засорение фильтров без возможности их механизированной периодической очистки, что приводит к повышению их гидравлического сопротивления и уменьшению производительности по очищаемому воздуху. Кроме того, недостатками являются относительно невысокая степень сжатия пыли,ограниченная величиной действующей на нее центробежной силы, а также уменьшение степени сжатия по высоте пылесборника, поскольку постепенный выход воздуха через фильтры приводит к падению скорости и степени крутки потока в пылеуловителе. Наиболее неблагоприятной в этом плане является нижняя часть пылесборника, где снижение центробежной силы снаружи фильтров и напротив, максимальное значение разряжения с их внутренней стороны (в выходном патрубке) способствуют увлечению уже уловленной пыли из пылесборника к фильтрам и их быстрому засорению, дополнительно уменьшая эффективность очистки воздуха и степень сжатия пыли. Задачей предлагаемого изобретения является повышение эксплуатационных характеристик пылесборника и степени сжатия уловленной пыли. 2 11979 1 2009.06.30 Указанная задача достигается тем, что в пылеуловителе циклонного типа, содержащем трубообразный пылесборник с входным патрубком и крышкой, внутри которого установлены основной и предварительный фильтры, и выходное отверстие, в верхней торцевой части основного и предварительного фильтров выполнено отверстие, снабженное заслонкой,которая соединена с заслонкой, расположенной в нижней части основного и предварительного фильтров, выше выходного отверстия, в нижней части трубообразного пылесборника над крышкой расположен дополнительный фильтр, а пространство между крышкой и дополнительным фильтром сообщено с выходным отверстием с помощью канала для прохода воздуха. Существенное отличие предлагаемого устройства состоит в том, что в верхней торцевой части основного и предварительного фильтров выполнено отверстие, снабженное заслонкой, которая соединена с заслонкой, расположенной в нижней части основного и предварительного фильтров, выше выходного отверстия, в нижней части трубообразного пылесборника над крышкой расположен дополнительный фильтр, а пространство между крышкой и дополнительным фильтром сообщено с выходным отверстием с помощью канала для прохода воздуха. Устройство пылеуловителя циклонного типа схематично представлено на фигуре. Пылеуловитель циклонного типа содержит трубообразный пылесборник 1 с входным патрубком запыленного воздуха 2, выходным отверстием 3, основной 4 и предварительный 5 фильтры, а также свободно открывающуюся и закрывающуюся крышку 6. В нижней части пылесборника 1 над крышкой 6 расположен дополнительный фильтр 7, зазор между ним и крышкой соединяется с выходным отверстием 3 с помощью канала для прохода воздуха 8. В верхней торцевой части основного 4 и предварительного 5 фильтров выполнено отверстие 9, снабженное заслонкой 10. Заслонка 10 соединена с заслонкой 11,расположенной в нижней части основного и предварительного фильтров, над выходным отверстием 3, выше канала 8. Пылеуловитель циклонного типа работает следующим образом. Поступающий через входной патрубок 2 запыленный воздух закручивается в пылесборнике 1 и организует нисходящий вихревой поток, в котором происходит сепарация частиц по схеме циклонного процесса. Отсепарированные частицы направляются в нижнюю часть пылесборника, где уловленная пыль скапливается на фильтре 7. Основной объем предварительно очищенного воздуха проходит через основной 4 и предварительный 5 фильтры, окончательно очищается и выходит через отверстие 3. Оставшаяся часть вместе с пылью направляется в нижнюю часть пылесборника 1, проходит через слой пыли и фильтр 7 (одновременно прижимая пыль к фильтру 7), канал 8 и также выходит через отверстие 3. После окончания процесса улавливания пыли или при необходимости регенерации основного 4 и предварительного 5 фильтров, а также дополнительного сжатия скопившейся в пылесборнике 1 пыли, заслонка 10 открывается, а заслонка 11 закрывается, и весь поток воздуха, засасываемый вентилятором через открывшееся отверстие 9, проходит от внутренней к наружной поверхности основного 4 и предварительного 5 фильтров, очищая и регенерируя их, направляется через собранный слой пыли, дополнительно сжимая его,проходит через фильтр 7, канал 8 и выходит через отверстие 3. Использование данного устройства позволяет повысить эффективность и продолжительность работы пылеуловителя, производя регенерацию и очистку фильтров, а также увеличить степень уплотнения пыли и вместимость пылесборника, уменьшить пыление при выгрузке уловленной пыли. Пылеуловитель циклонного типа может быть использован при улавливании бытовой пыли, в теплоэнергетике, а также на предприятиях различных отраслей промышленности,таких как ОАО Горизонт, ОАО Керамин, Минский комбинат силикатных изделий и других. 3 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
