Комплекс водоснабжения

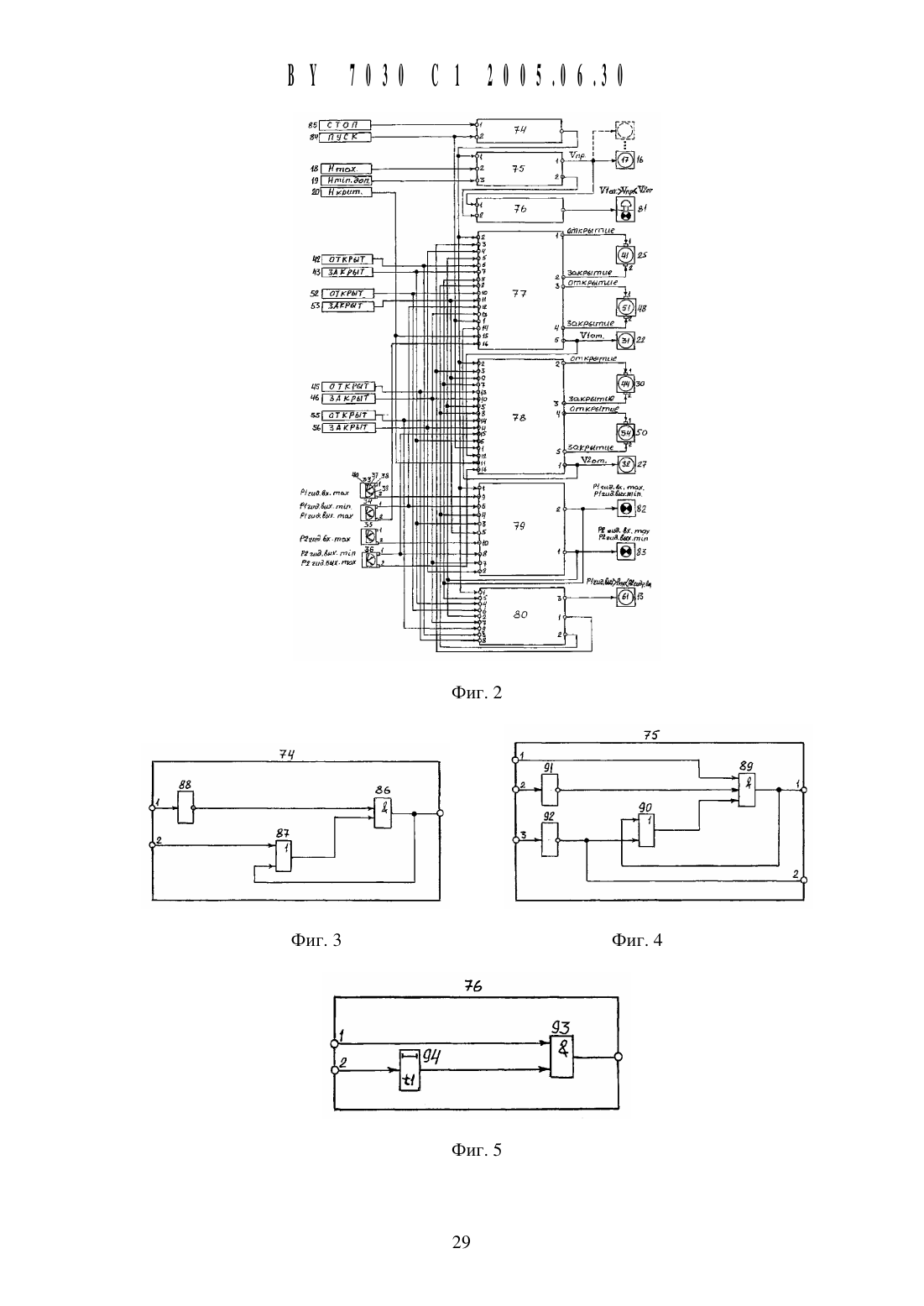

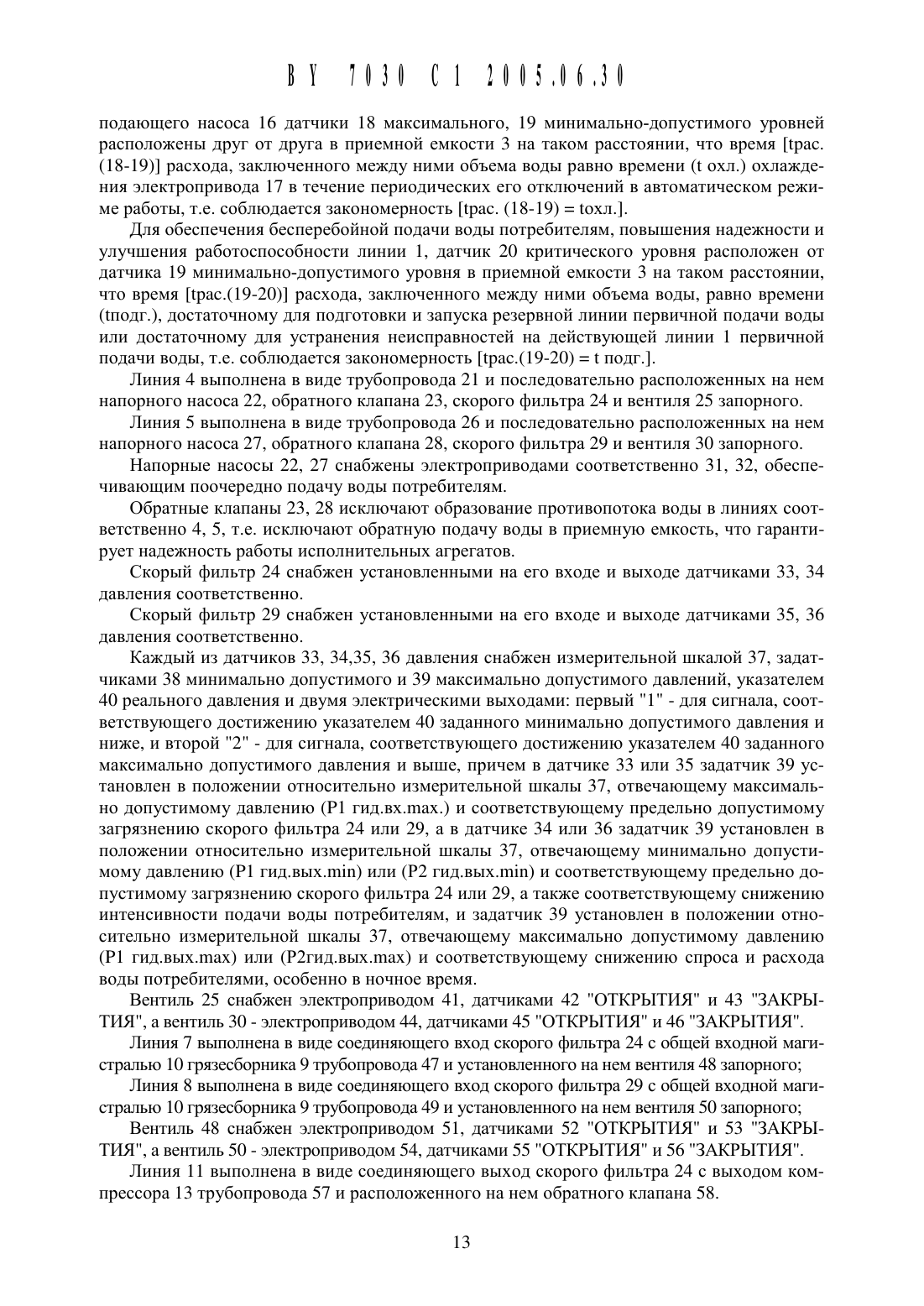

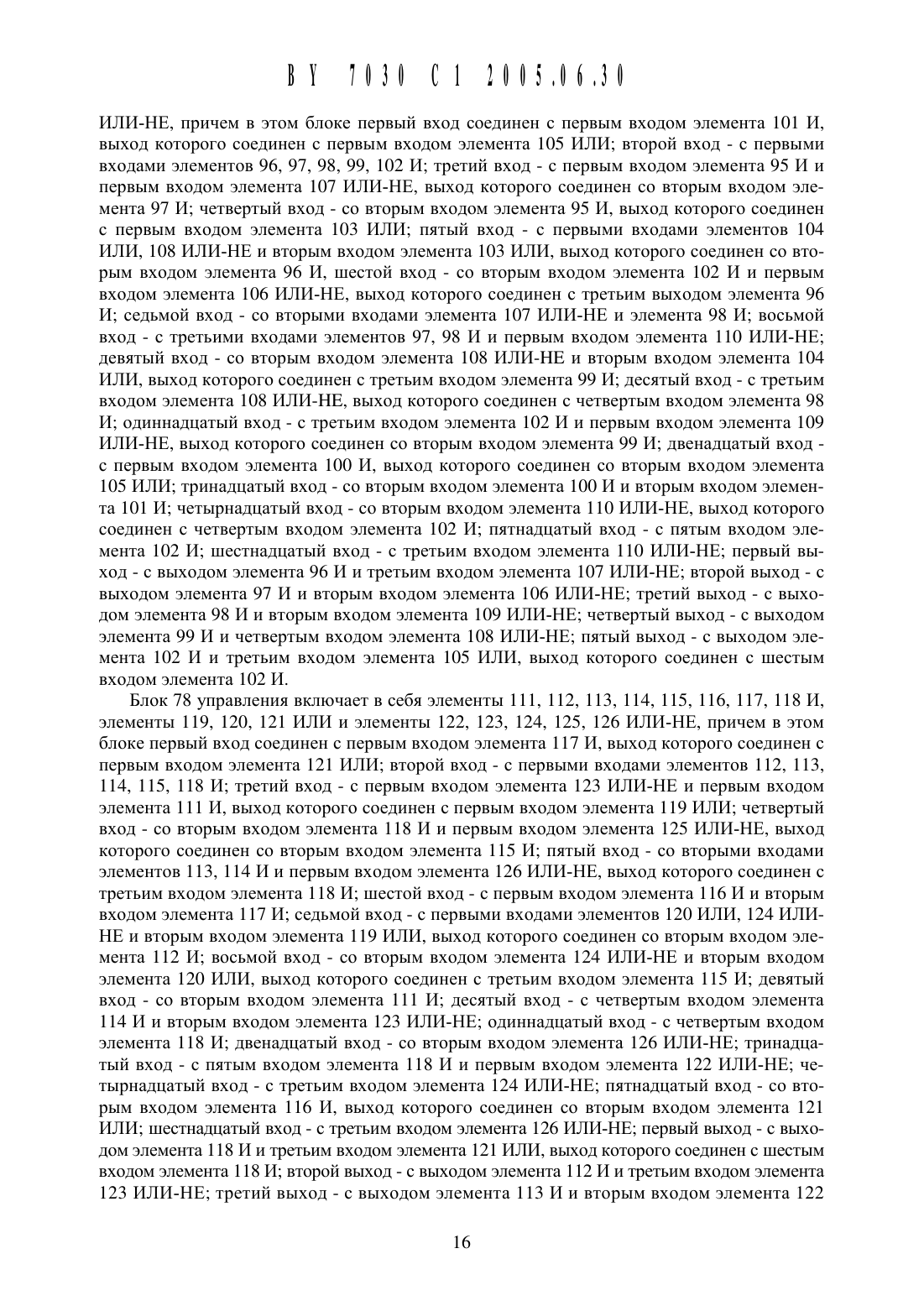

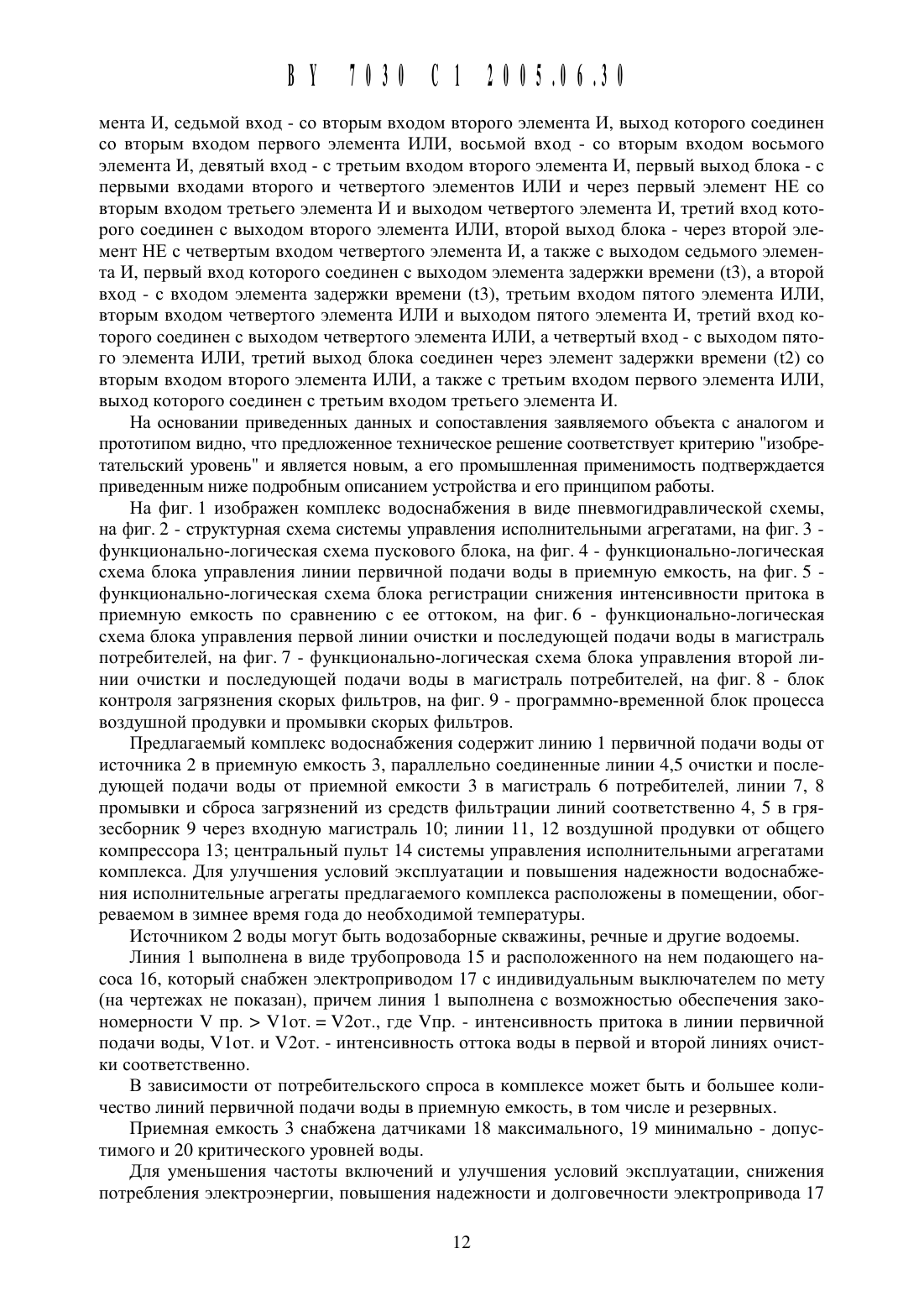

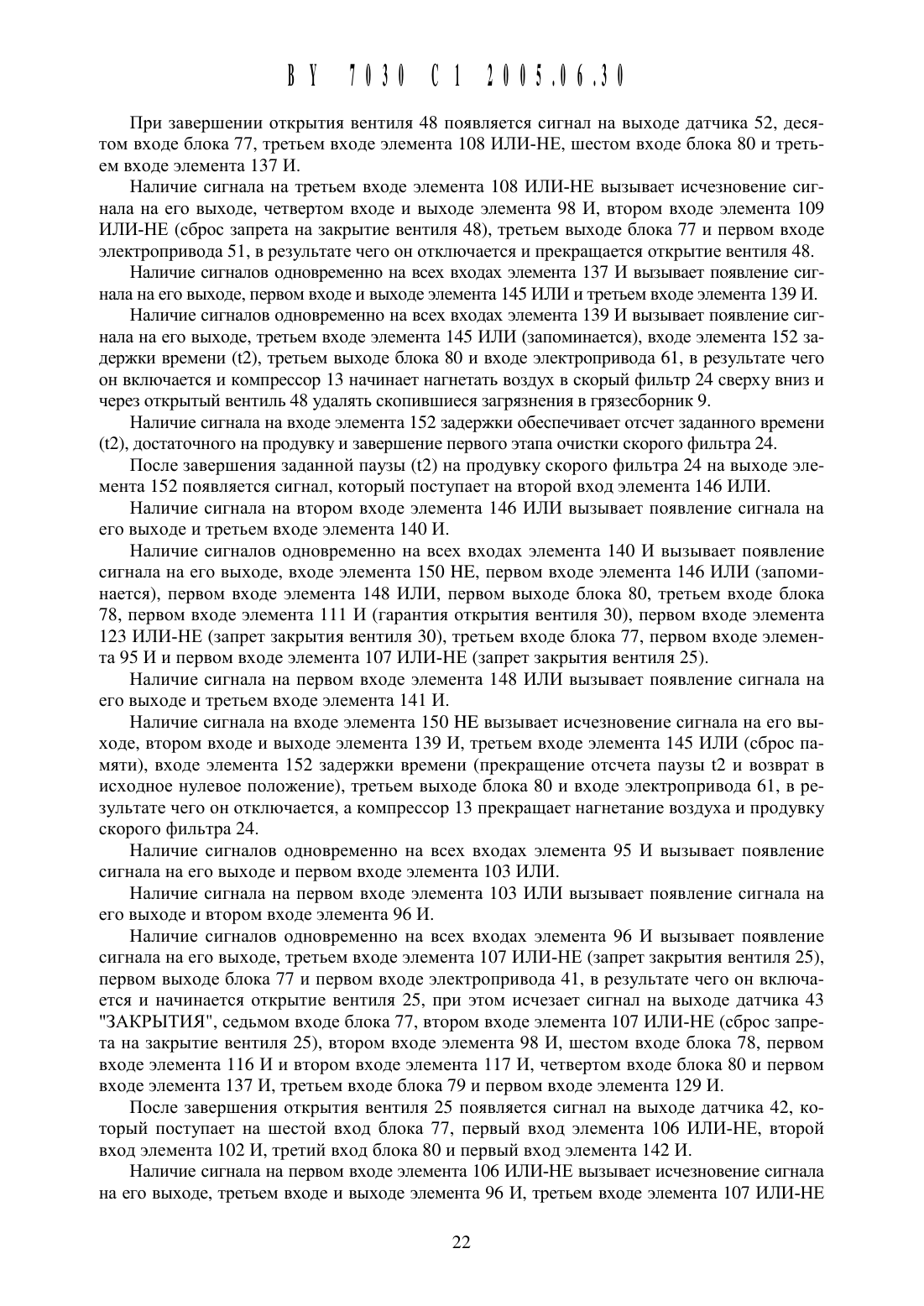

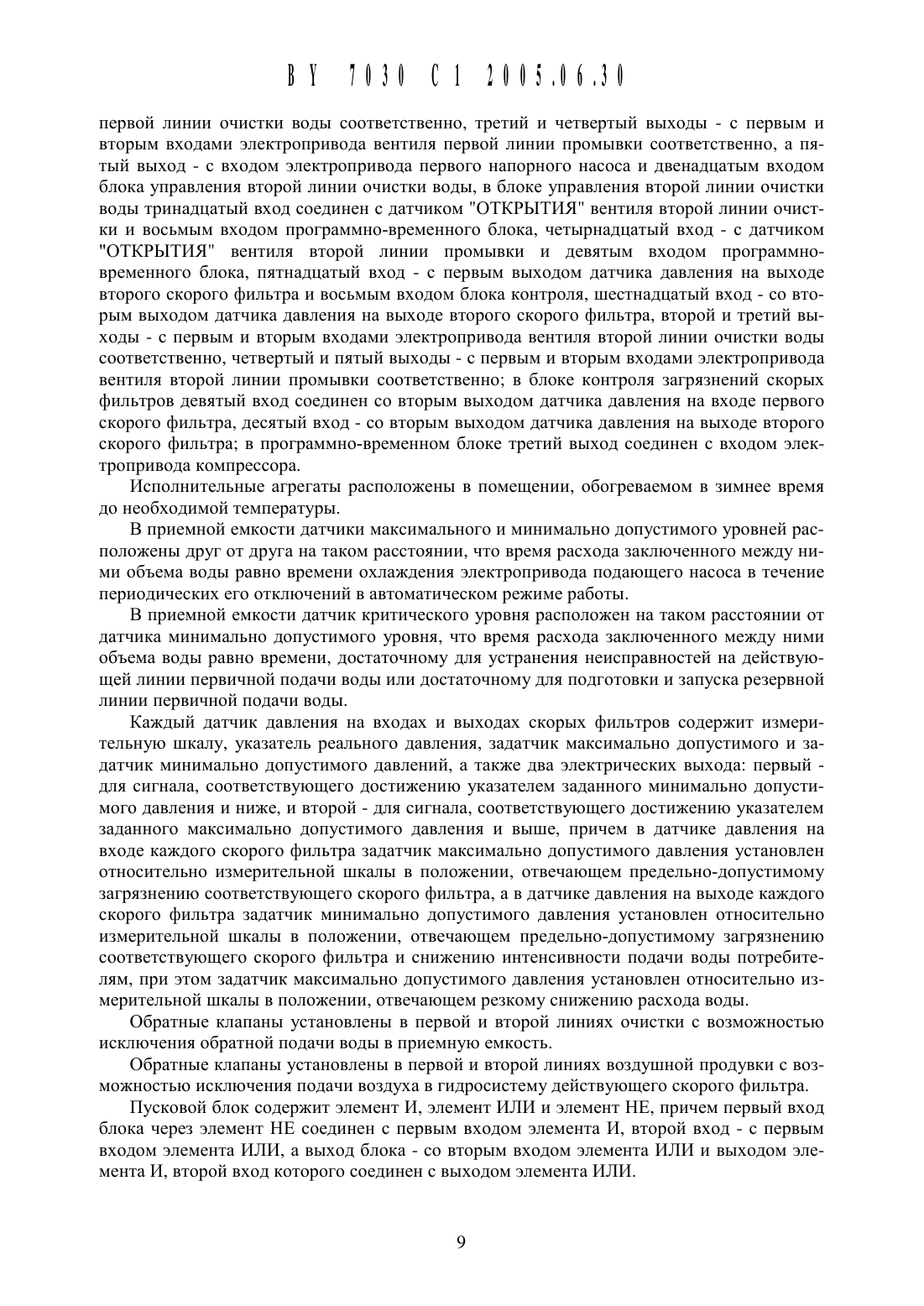

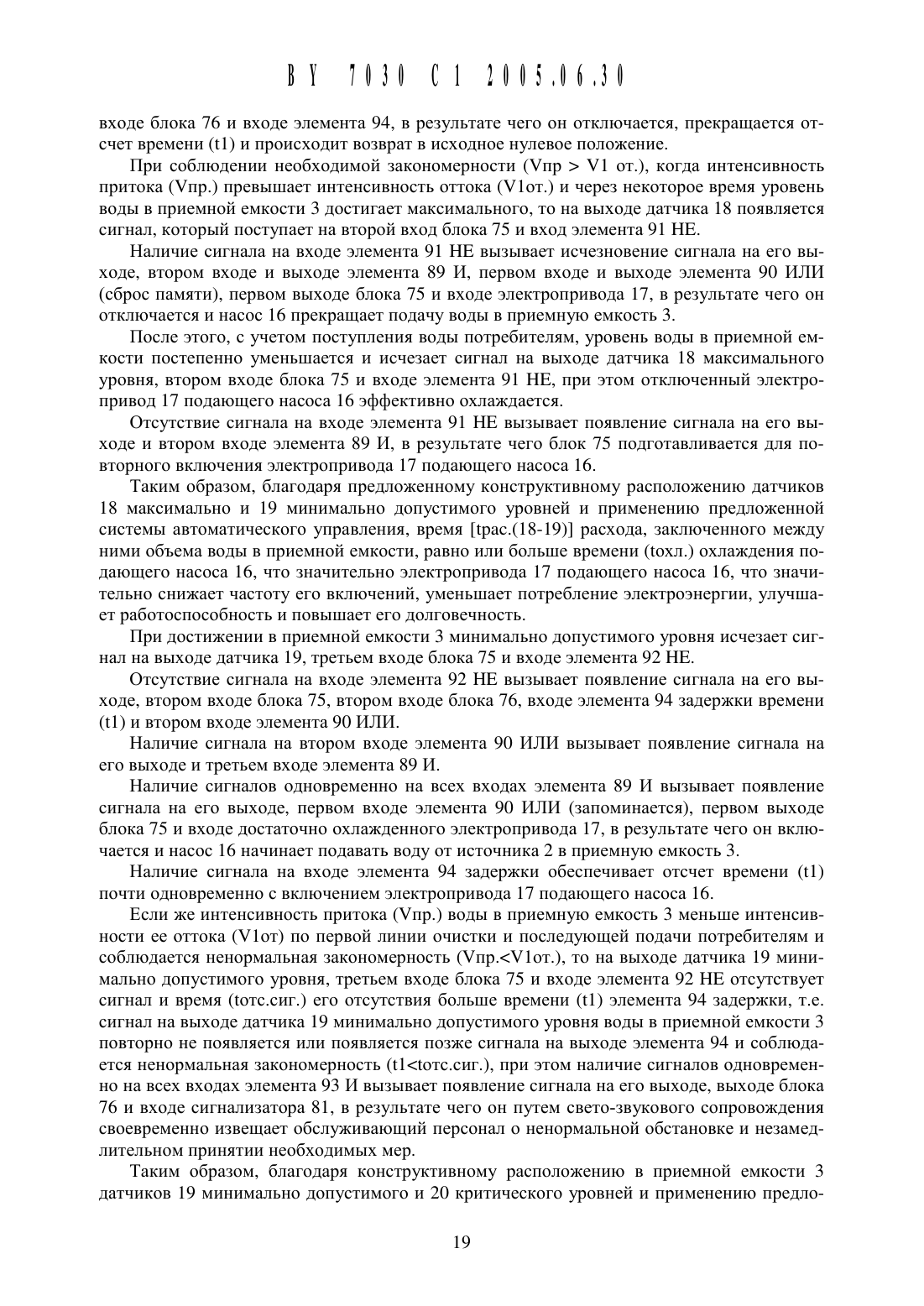

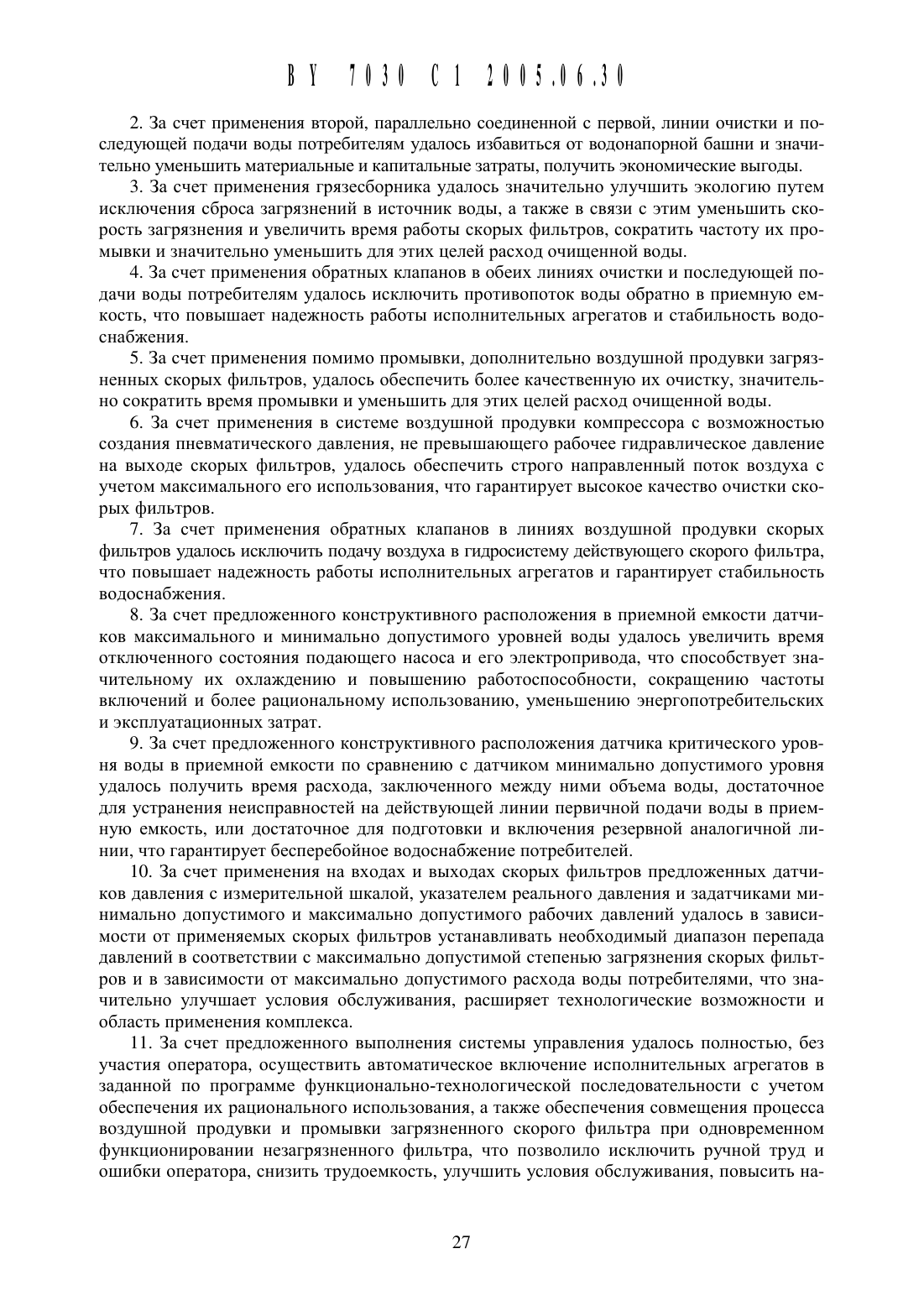

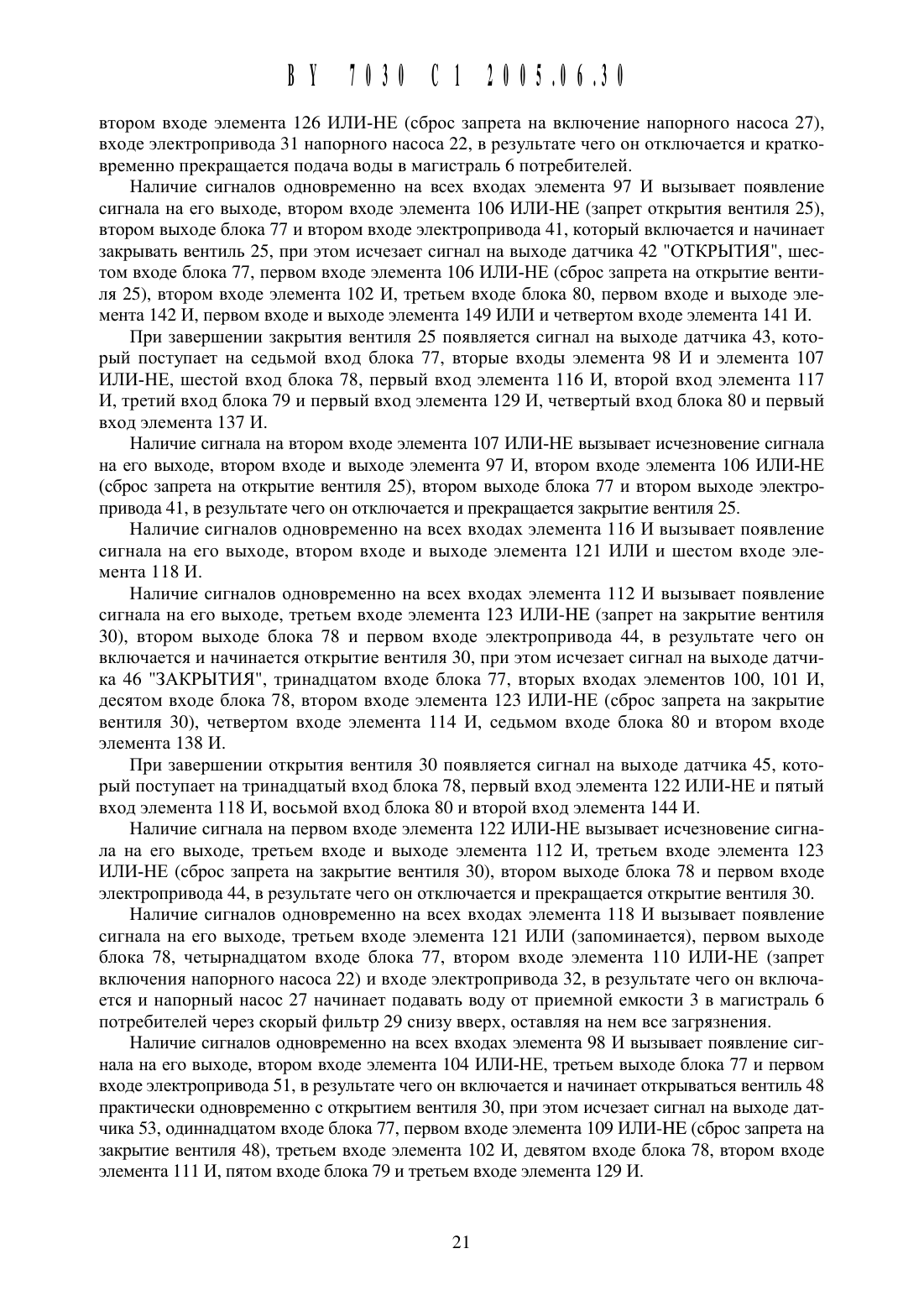

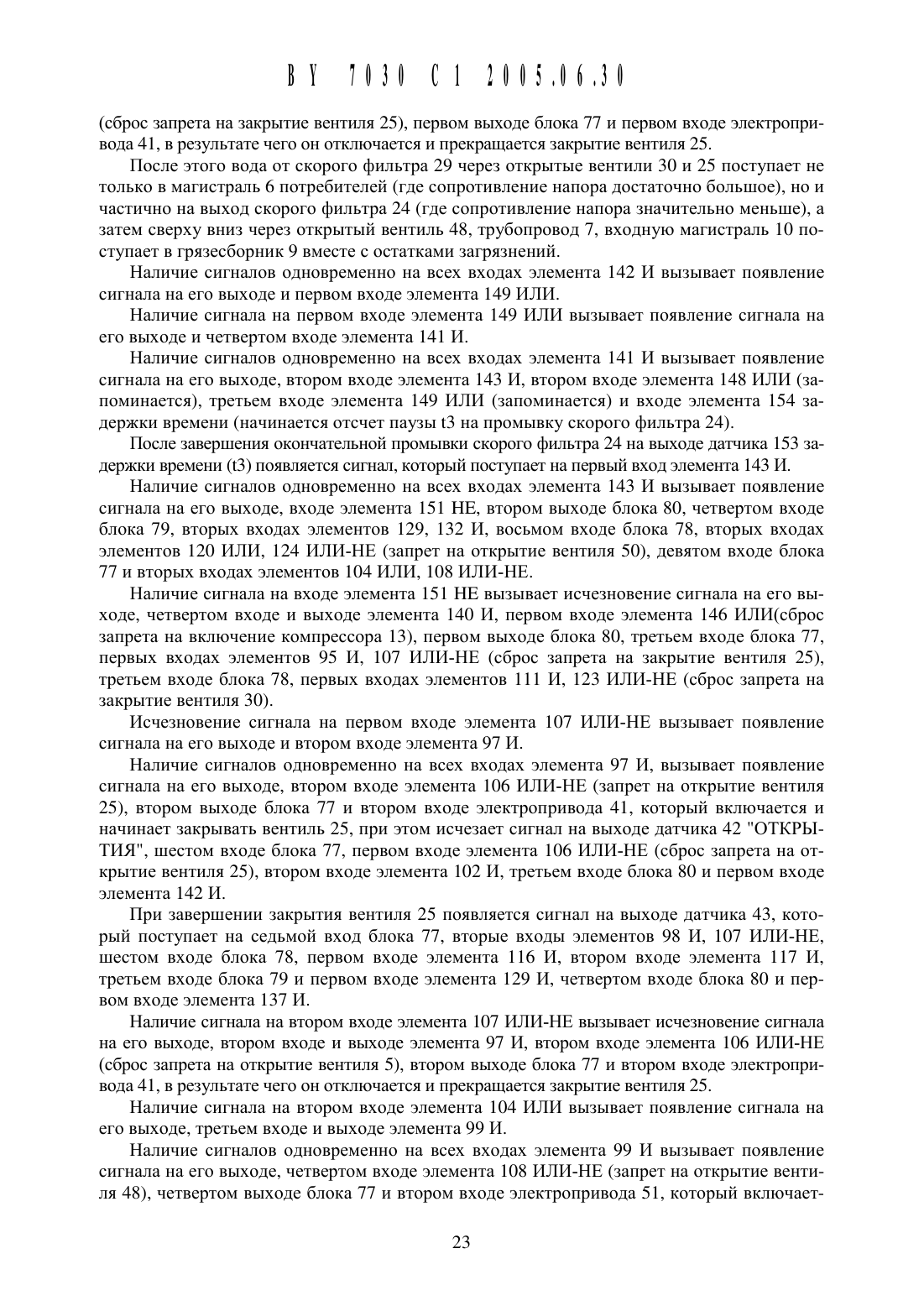

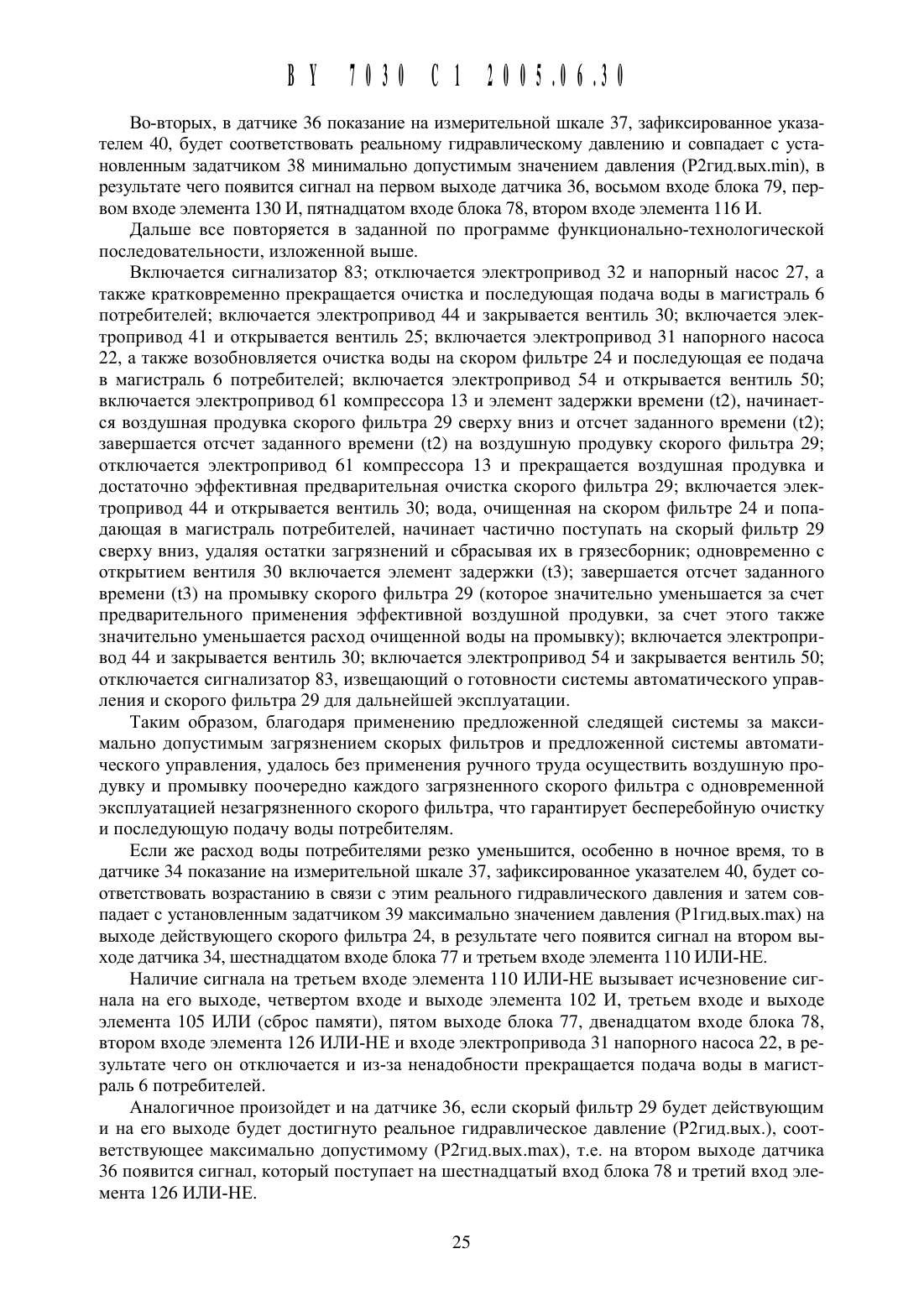

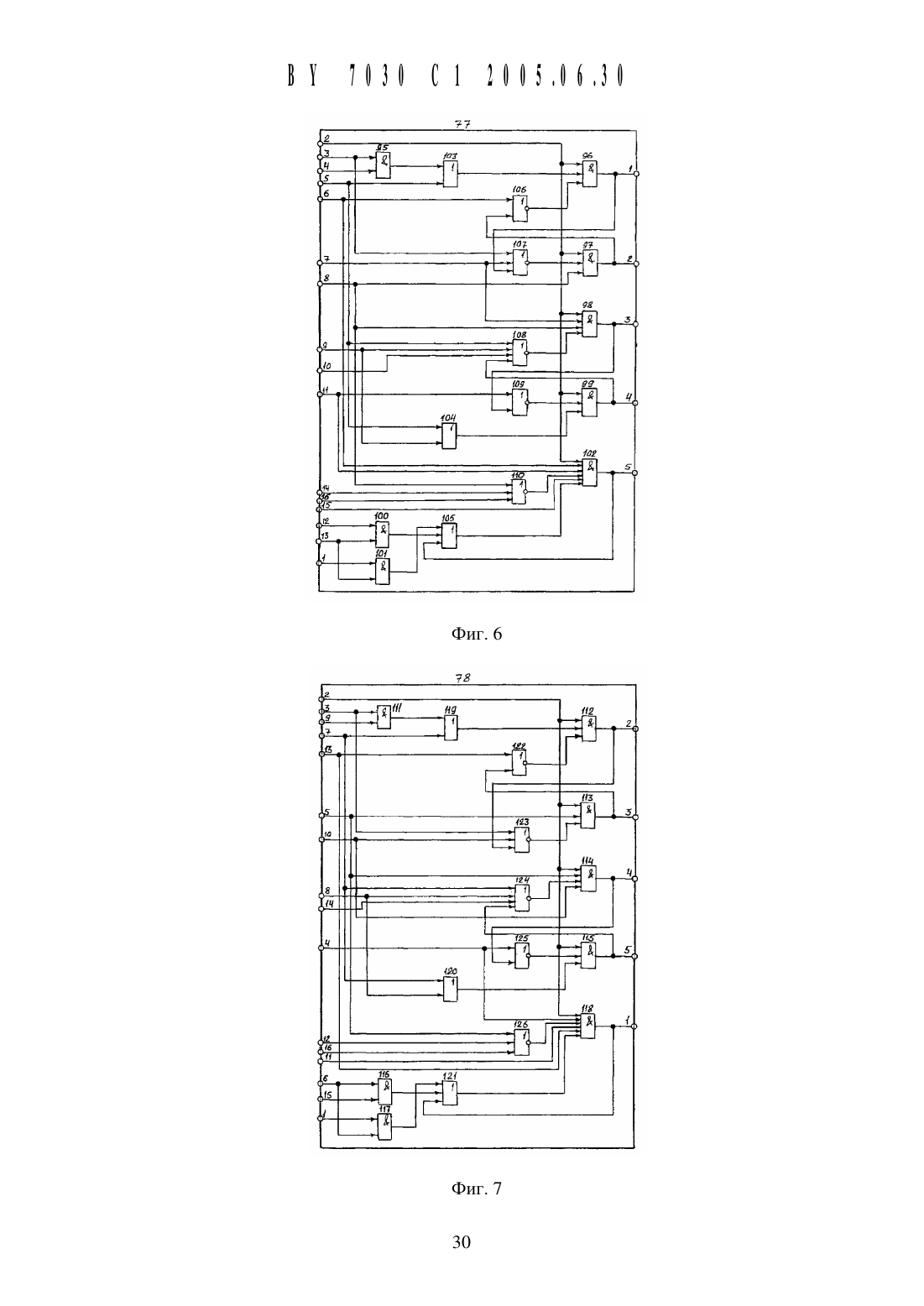

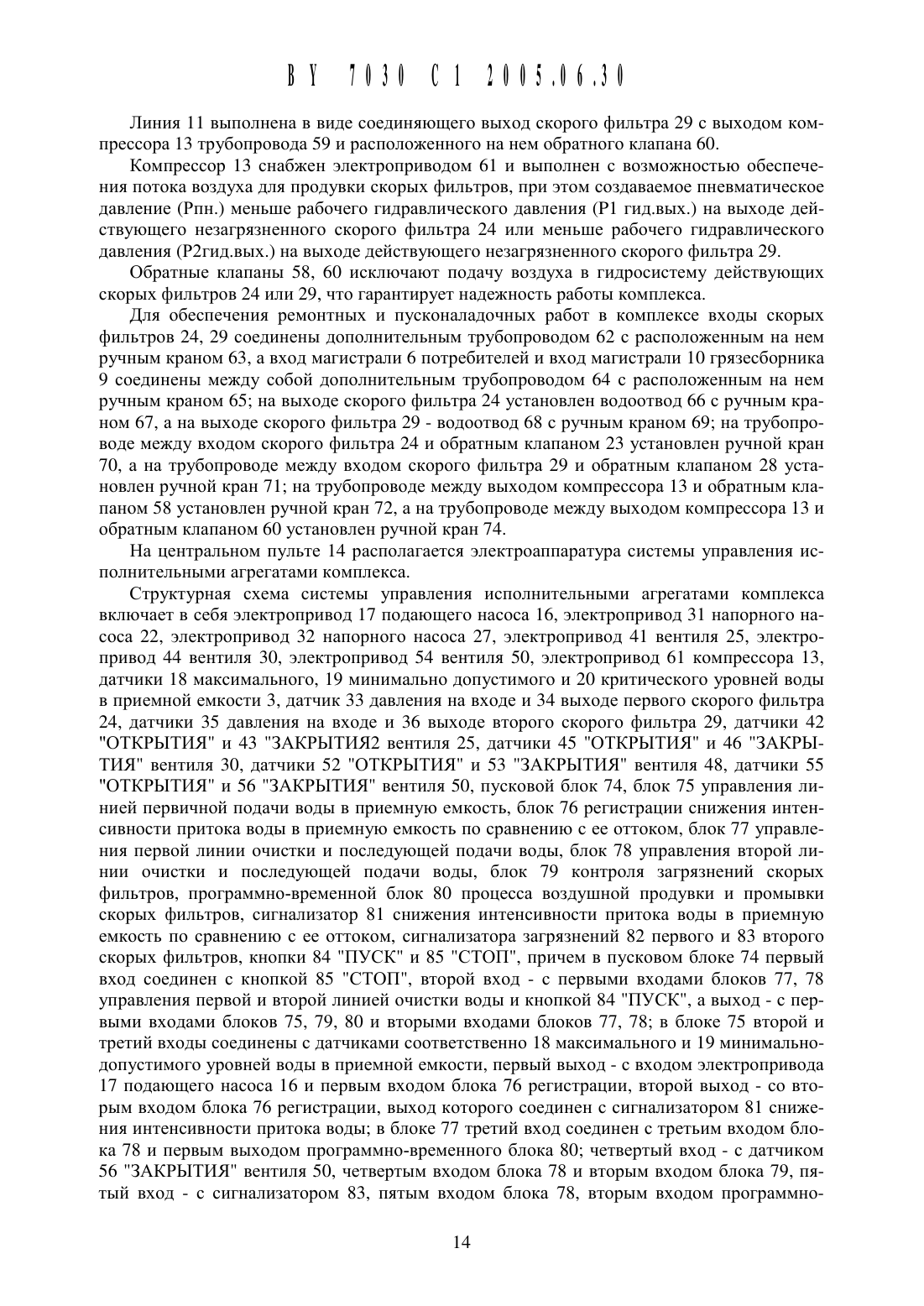

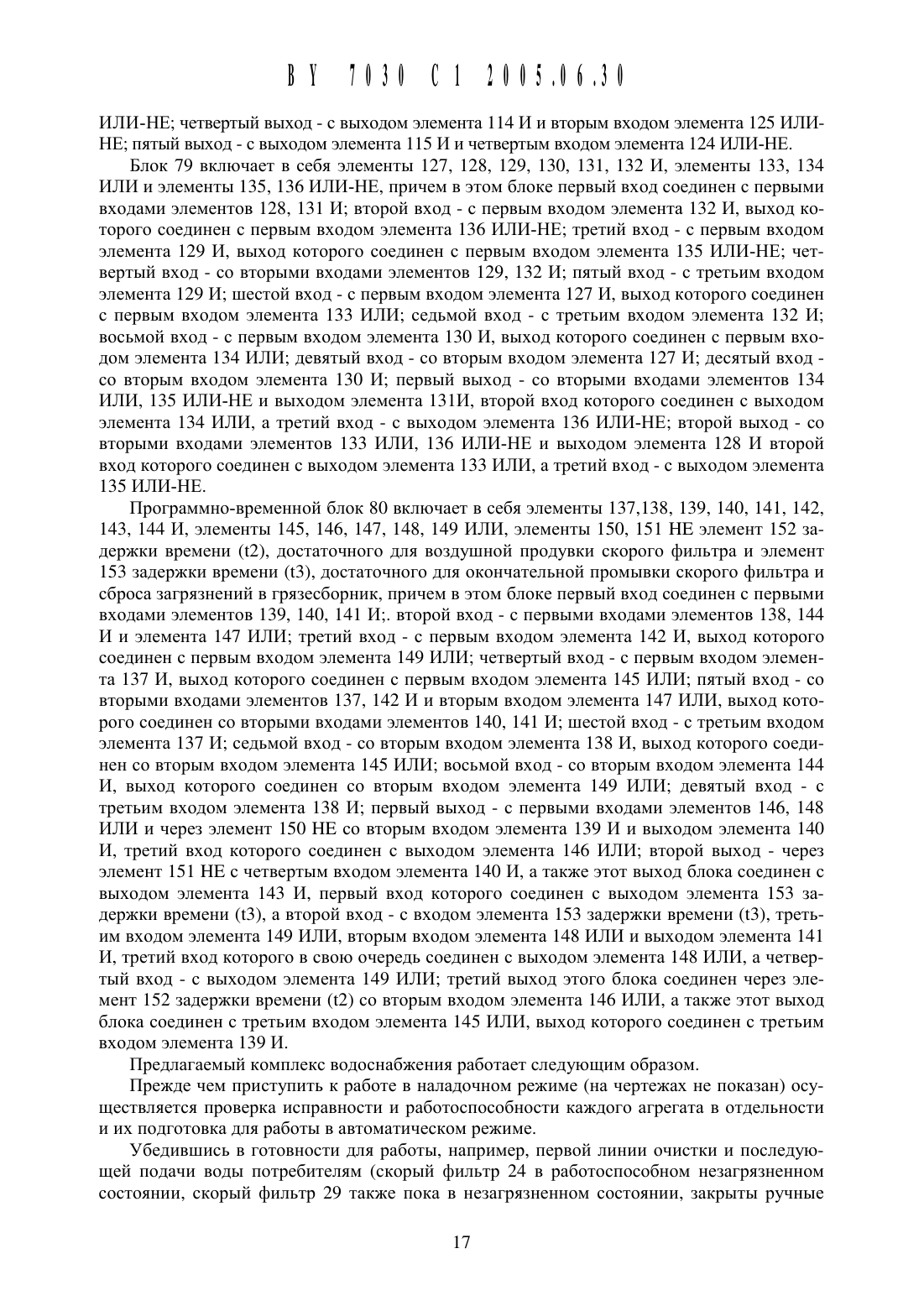

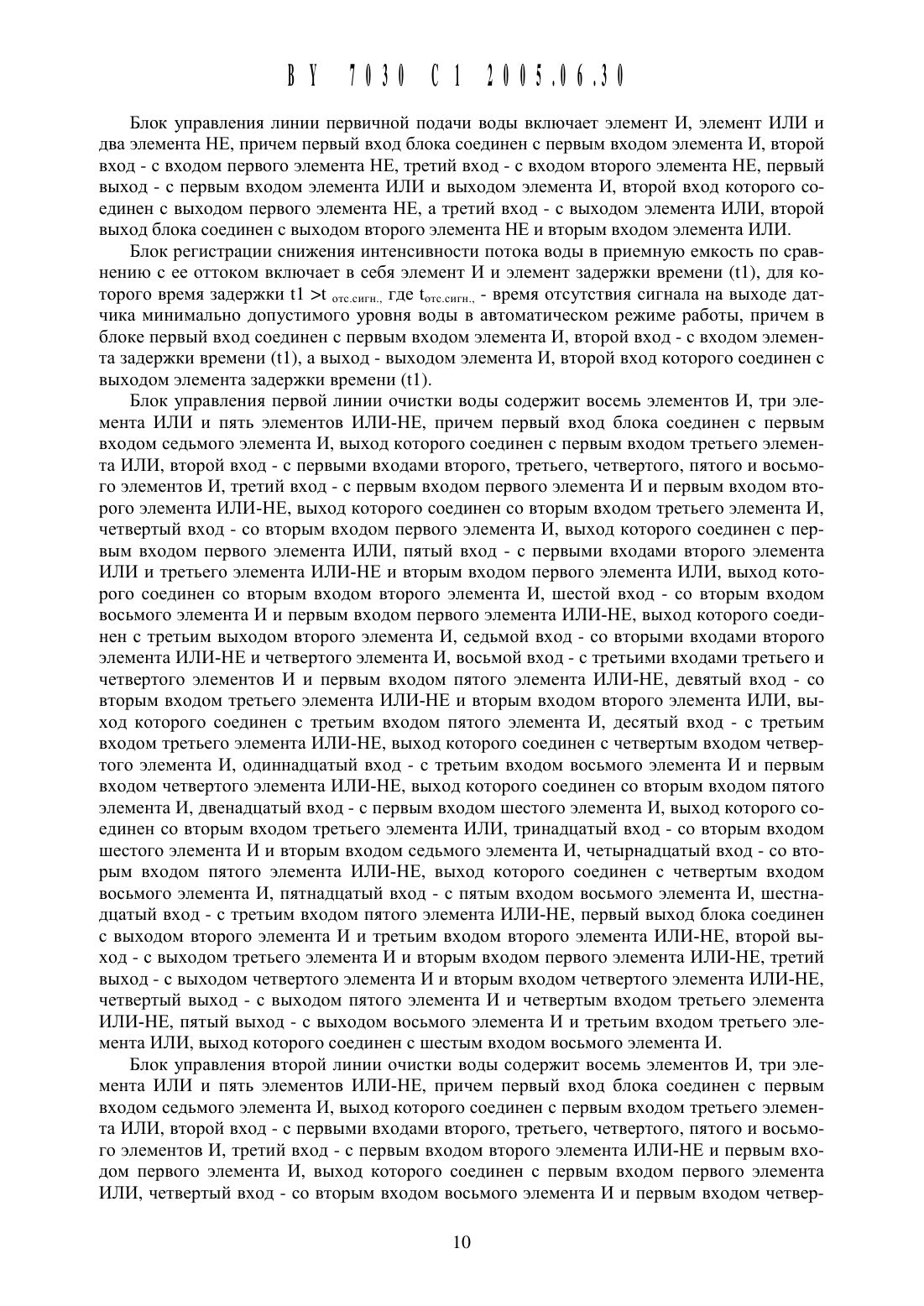

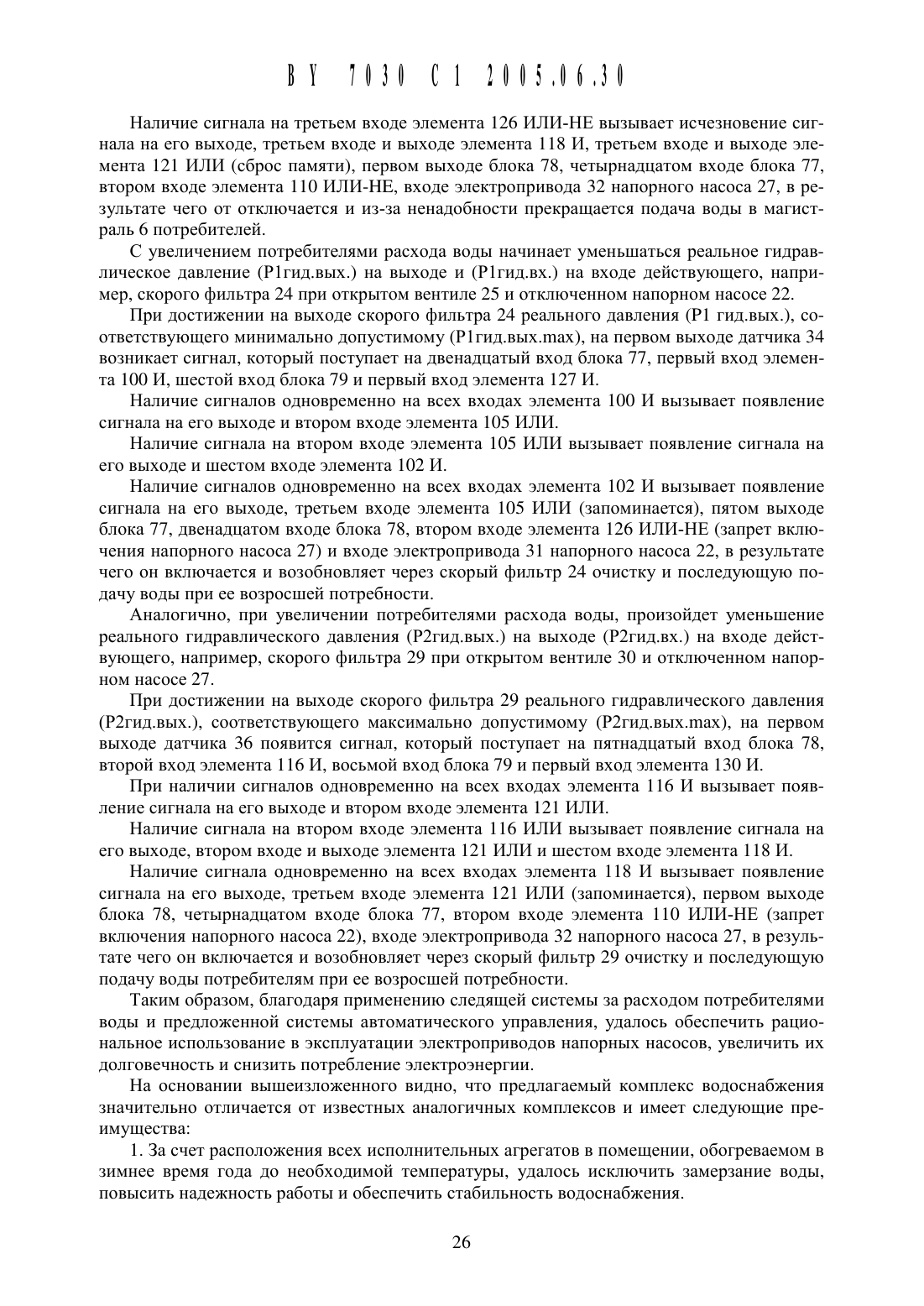

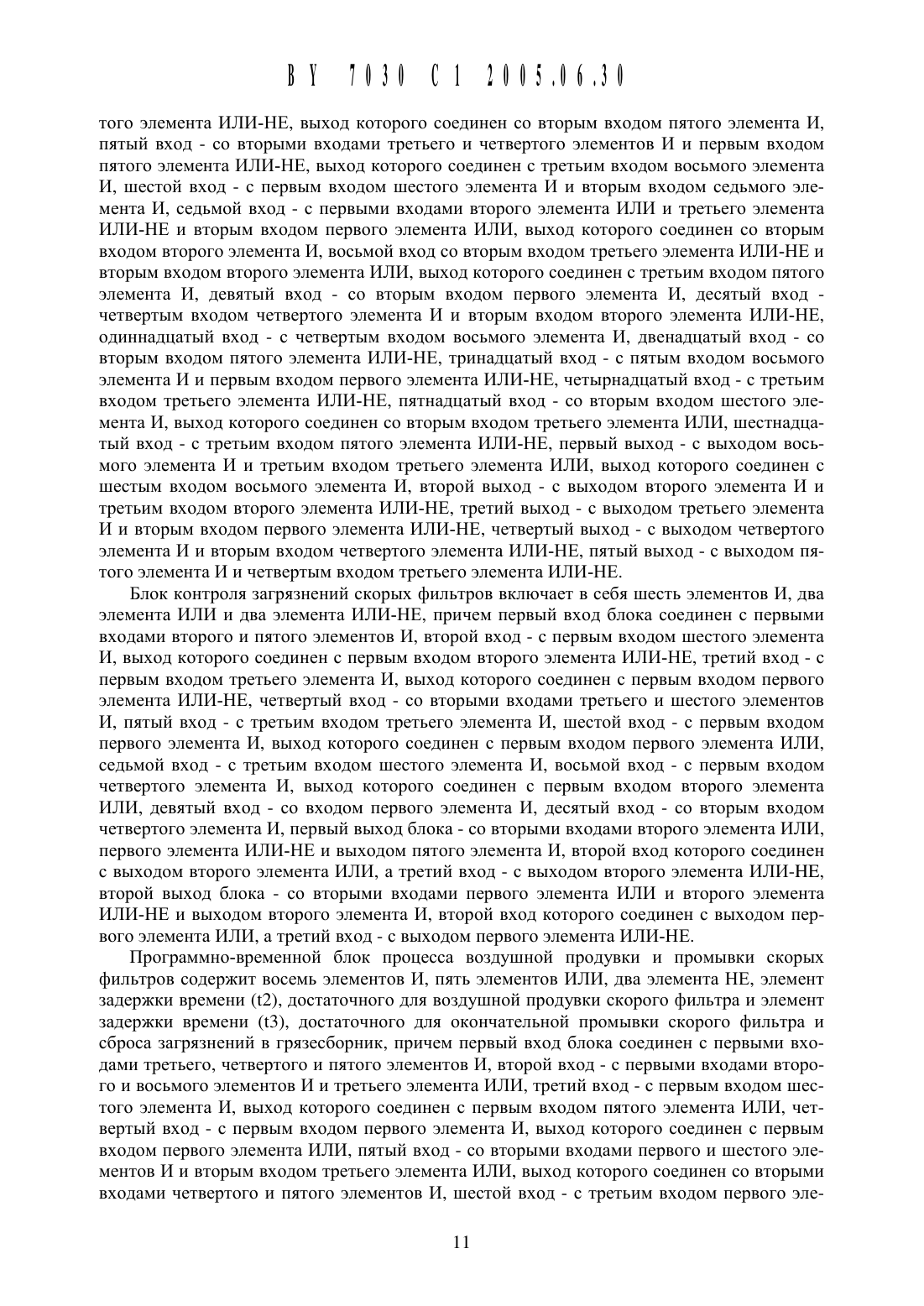

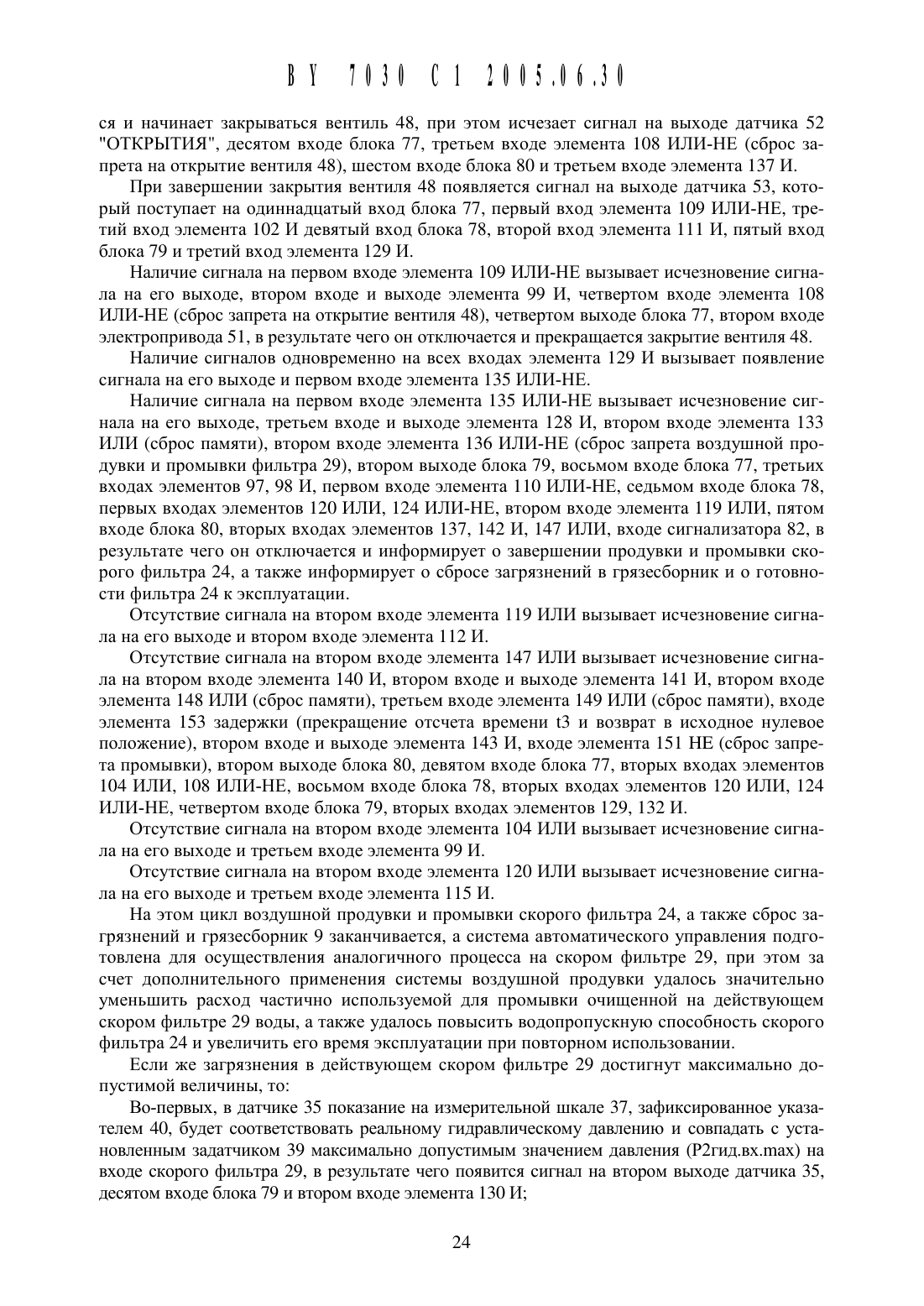

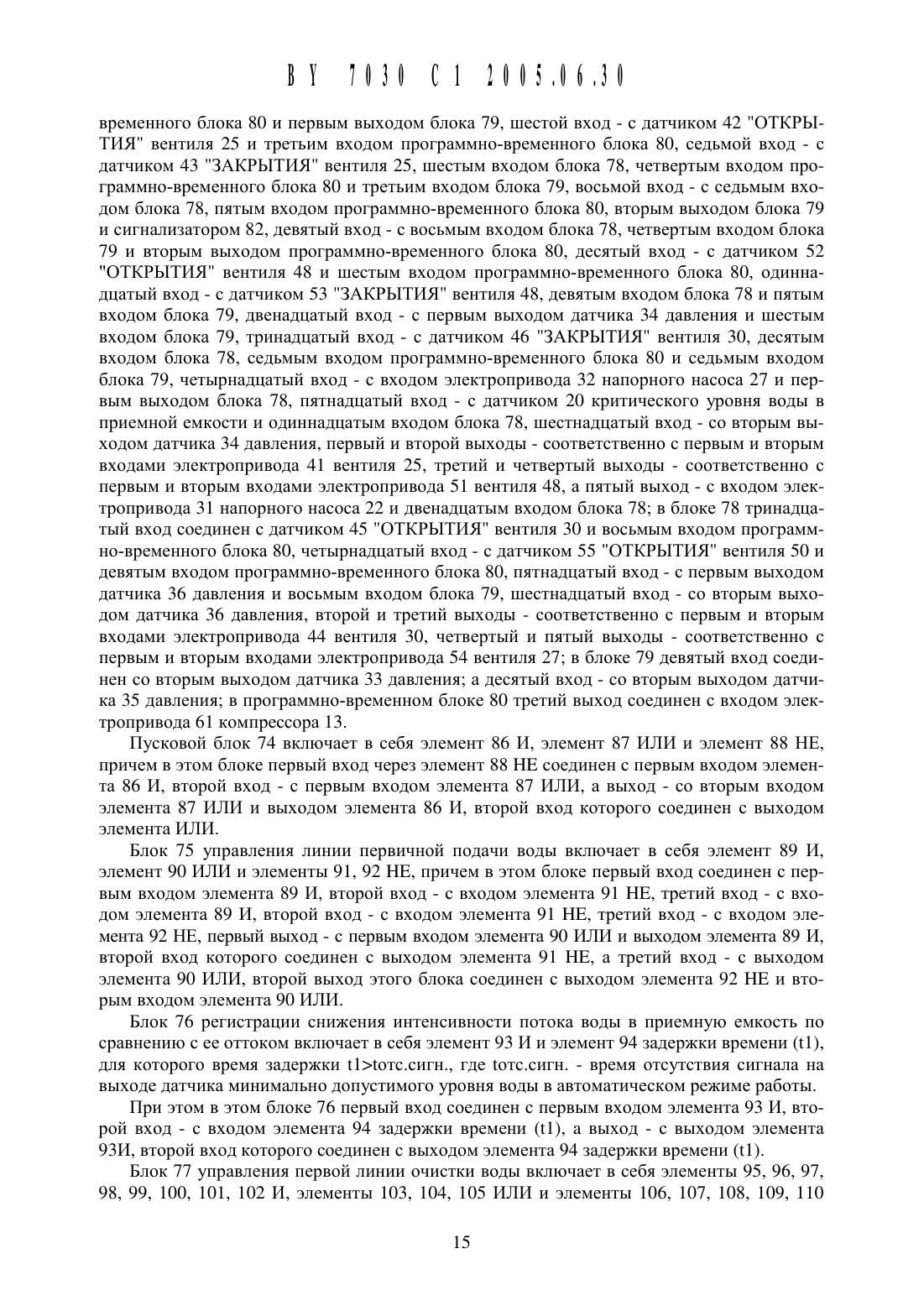

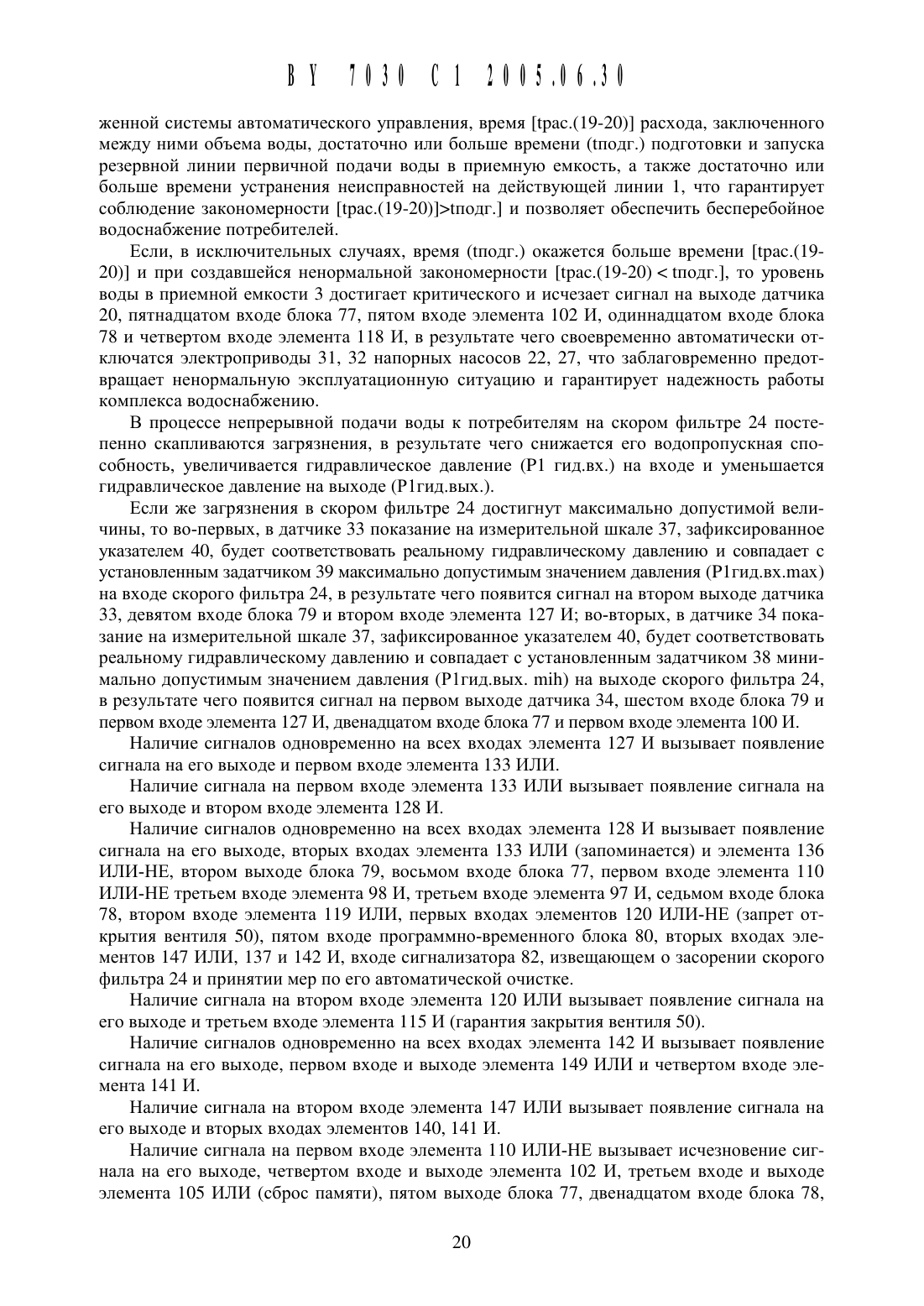

где Упр, - интенсивность притока в линии первичной подачи воды/1. И /2 Т- Интенсивность оттока воды в первой И второй линиях очистки соответственнокаждая линия очистки воды выполнена в виде трубопровода И последовательно расположенных на нем напорного насоса, обратного клапана, скорого фильтра И вентиля запорного каждая линия промывки И сброса загрязнений выполнена в виде соединяющего вход соответствующего скорого фильтра с общей магистралью грязесборника трубопровода И установленного на нем вентиля запорного каждая линия воздушной продувки вь 1 полнена в виде трубопровода с обратным клапаном для соединения выхода скорого фильтра с выходом компрессора, создающего пневматическое давление, меньшее рабочего гидравлического давления на выходе действующего незагрязненного скорого фильтра причем система управления исполнительными агрегатами содержит электропривод подающего насоса, электроприводы первого И второго напорных насосов, электроприводы вентилей запорных, электропривод компрессора, пусковой блок, блок управления линией первичной подачи воды, блок регистрации снижения интенсивности притока воды в приемную емкость по сравнению с ее оттоком, блоки управления первой И второй линиями очистки воды, блок контроля загрязнений скорых фильтров, программно-временной блок процесса воздушной продувки И промывки скорых фильтров, датчики максимального,минимально допустимого И критического уровней воды в приемной емкости, сигнализатор снижения интенсивности притока воды в приемную емкость по сравнению с ее оттоком, датчики ОТКРЫТИЯ И ЗАКРЫТИЯ вентилей запорных, датчики давления на входах И выходах первого И второго скорых фильтров, сигнализаторы загрязнений первого И второго скорых фильтров, кнопки ПУСК И СТОП, причем в пусковом блоке первый вход соединен с кнопкой СТОП, второй вход - с первыми входами блоков управления первой И второй линий очистки воды И кнопкой ПУСК, а выход - с первыми входами блока управления первичной подачи воды, блока контроля загрязнений скорых фильтров И программно-временного блока И вторыми входами блоков управления первой И второй линий очистки, в блоке управления линии первичной подачи воды второй И третий входы соединены с датчиками соответственно максимального И минимально допустимого уровней воды в приемной емкости, первый выход - с входом электропривода подающего насоса И первым входом блока регистрации, второй выход - со вторым входом блока регистрации, выход которого соединен с сигнализатором снижения интенсивности притока воды в блоке управления первой линии очистки воды третий вход соединен с третьим входом блока управления второй линии очистки воды И первым выходом программно-временного блока, четвертый вход - с датчиком ЗАКРЫТИЯ вентиля второй линии промывки, четвертым входом блока управления второй линии очистки И вторым входом блока контроля загрязнений скорых фильтров, пятый вход - с сигнализатором загрязнения второго скорого фильтра, пятым входом блока управления первой линии очистки, вторым входом программно-временного блока И первым выходом блока контроля,шестой вход - с датчиком ОТКРЫТИЯ вентиля первой линии очистки И третьим входом программно-временного блока, седьмой вход - с датчиком ЗАКРЫТИЯ вентиля первой линии очистки, шестым входом блока управления второй линии очистки воды, четвертым входом программно-временного блока И третьим входом блока контроля загрязнений скорых фильтров, восьмой вход - с седьмым входом блока управления второй линии очистки воды, пятым входом программно-временного блока, вторым выходом блока контроля загрязнений скорых фильтров И сигнализатором загрязнения первого скорого фильтра, девятый вход - с восьмым входом блока управления второй линии очистки воды, четвертым входом блока контроля загрязнений скорых фильтров И вторым выходом программновременного блока, десятый вход - с датчиком ОТКРЫТИЯ вентиля первой линии промывки И шестым входом программно-временного блока, одиннадцатый вход - с датчикомЗАКРЫТИЯ вентиля первой линии промывки, Девятым входом блока управления второй линии очистки воды И пятым входом блока контроля загрязнений скорых фильтров,двенадцатый вход - с первым входом датчика давления на входе первого скорого фильтра и Шестым входом блока контроля загрязнений скорых фильтров, тринадцатый вход - с датчиком ЗАКРЫТИЯ вентиля второй линии очистки, десятым входом блока управления второй линии очистки воды, седьмым входом блока контроля загрязнений скорых фильтров и седьмым входом программно-временного блока, Четырнадцатый вход - с входом электропривода второго напорного насоса и первым выходом блока управления второй линии очистки воды, пятнадцатый вход - с датчиком критического уровня воды в приемной емкости и одиннадцатым входом блока управления второй линии очистки воды,Шестнадцатый вход - со вторым выходом датчика давления на выходе второго скорого фильтра, первый и второй выходы - с первым и вторым входами электропривода вентиля первой линии очистки воды соответственно, третий и четвертый выходы - с первым и вторым входами электропривода вентиля первой линии промывки соответственно, а пятый выход - с входом электропривода первого напорного насоса и двенадцатым входом блока управления второй линии очистки воды в блоке управления второй линии очистки воды тринадцатый вход соединен с датчиком ОТКРЫТИЯ вентиля второй линии очистки и восьмым входом программно-временного блока, четырнадцатый вход - с датчиком ОТКРЫТИЯ вентиля второй линии промывки и девятым входом программновременного блока, пятнадцатый вход с первым выходом датчика давления на выходе второго скорого фильтра и восьмым входом блока контроля, Шестнадцатый вход - со вторым выходом датчика давления на выходе второго скорого фильтра, второй и третий выходы с первым и вторым входами электропривода вентиля второй линии очистки воды соответственно, четвертый и пятый выходы - с первым и вторым входами электропривода вентиля второй линии промывки соответственно в блоке контроля загрязнений скорых фильтров девятый вход соединен со вторым выходом датчика давления на входе первого скорого фильтра, десятый вход - со вторым выходом датчика давления на выходе второго скорого фильтра в программно-временном блоке третий выход соединен с входом электропривода компрессора.2. Комплекс по п. 1, отличающийся тем, что исполнительные агрегаты расположены в помещении, обогреваемом в зимнее время до необходимой температуры.3. Комплекс по п. 1, отличающийся тем, что в приемной емкости датчики максимального и минимально допустимого уровней расположены друг от друга на таком расстоянии, что время расхода заключенного между ними объема воды равно времени охлаждения электропривода подающего насоса в течение периодических его отключений в автоматическом режиме работы.4. Комплекс по п. 1, отличающийся тем, что в приемной емкости датчик критического уровня расположен на таком расстоянии от датчика минимально допустимого уровня,что время расхода заключенного между ними объема воды равно времени, достаточному для устранения неисправностей на действующей линии первичной подачи воды или достаточному для подготовки и запуска резервной линии первичной подачи воды.5. Комплекс по п. 1, отличающийся тем, что каждый датчик давления на входах и выходах скорых фильтров содержит измерительную Шкалу, указатель реального давления,задатчик максимально допустимого и задатчик минимально допустимого давлений, а также два электрических выхода первый - для сигнала, соответствующего достижению указателем заданного минимально допустимого давления и ниже, и второй - для сигнала, соответствующего достижению указателем заданного максимально допустимого давления и выШе, причем в датчике давления на входе каждого скорого фильтра задатчик максимально допустимого давления установлен относительно измерительной Шкалы в положении,отвечающем предельно-допустимому загрязнению соответствующего скорого фильтра, а в датчике давления на выходе каждого скорого фильтра задатчик минимально допустимо ВУ 7030 С 12005.06.30го давления установлен относительно измерительной щкалы в положении, отвечающем предельно-допустимому загрязнению соответствующего скорого фильтра и снижению интенсивности подачи воды потребителям, при этом задатчик максимально допустимого давления установлен относительно измерительной щкалы в положении, отвечающем резкому снижению расхода воды.6. Комплекс по п. 1, отличающийся тем, что обратные клапаны установлены в первой и второй линиях очистки с возможностью исключения обратной подачи воды в приемную емкость.7. Комплекс по п. 1, отличающийся тем, что обратные клапаны установлены в первой и второй линиях воздущной продувки с возможностью исключения подачи воздуха в гидросистему действующего скорого фильтра.8. Комплекс по п. 1, отличающийся тем, что пусковой блок содержит элемент И,элемент ИЛИ и элемент НЕ, причем первый вход блока через элемент НЕ соединен с первым входом элемента И, второй вход - с первым входом элемента ИЛИ, а выход - со вторь 1 м входом элемента ИЛИ и выходом элемента И, второй вход которого соединен с вь 1 ходом элемента ИЛИ.9. Комплекс по п. 1, отличающийся тем, что блок управления линии первичной подачи воды включает элемент И, элемент ИЛИ и два элемента НЕ, причем первый вход блока соединен с первым входом элемента И, второй вход - с входом первого элемента НЕ, третий вход - с входом второго элемента НЕ, первый выход с первым входом элемента ИЛИ и выходом элемента И, второй вход которого соединен с выходом первого элемента НЕ, а третий вход - с выходом элемента ИЛИ, второй выход блока соединен с выходом второго элемента НЕ и вторым входом элемента ИЛИ.10. Комплекс по п. 1, отличающийся тем, что блок регистрации снижения интенсивности потока воды в приемную емкость по сравнению с ее оттоком включает в себя элемент И и элемент задержки времени (П), для которого время задержки г 1 готи где ТссиГН - время отсутствия сигнала на выходе датчика минимально допустимого уровня воды в автоматическом режиме работы, причем в блоке первый вход соединен с первым входом элемента И, второй вход - с входом элемента задержки времени (Н), а выход - с выходом элемента И, второй вход которого соединен с выходом элемента задержки времени (П).11. Комплекс по п. 1, отличающийся тем, что блок управления первой линии очистки воды содержит восемь элементов И, три элемента ИЛИ и пять элементов ИЛИ-НЕ, причем первый вход блока соединен с первым входом седьмого элемента И, выход которого соединен с первым входом третьего элемента ИЛИ, второй вход - с первыми входами второго, третьего, четвертого, пятого и восьмого элементов И, третий вход - с первым входом первого элемента И и первым входом второго элемента ИЛИ-НЕ, выход которого соединен со вторым входом третьего элемента И, четвертый вход - со вторым входом первого элемента И, выход которого соединен с первым входом первого элемента ИЛИ, пятый вход - с первыми входами второго элемента ИЛИ и третьего элемента ИЛИ-НЕ и вторым входом первого элемента ИЛИ, выход которого соединен со вторым входом второго элемента И, щестой вход - со вторым входом восьмого элемента И и первым входом первого элемента ИЛИ-НЕ, выход которого соединен с третьим выходом второго элемента И,седьмой вход - со вторыми входами второго элемента ИЛИ-НЕ и четвертого элемента И,восьмой вход - с третьими входами третьего и четвертого элементов И и первым входом пятого элемента ИЛИ НЕ, девятый вход - со вторым входом третьего элемента ИЛИ-НЕ и вторым входом второго элемента ИЛИ, выход которого соединен с третьим входом пятого элемента И, десятый вход - с третьим входом третьего элемента ИЛИ-НЕ, выход которого соединен с четвертым входом четвертого элемента И, одиннадцатый вход - с третьим входом восьмого элемента И и первым входом четвертого элемента ИЛИ-НЕ, вь 1 ход которого соединен со вторым входом пятого элемента И, двенадцатый вход - с пер 4вь 1 м входом Шестого элемента И, выход которого соединен со вторым входом третьего элемента ИЛИ, тринадцатый вход - со вторым входом Шестого элемента И И вторым входом седьмого элемента И, Четырнадцатый вход - со вторым входом пятого элемента ИЛИНЕ, выход которого соединен с Четвертым входом восьмого элемента И, пятнадцатый вход - с пятым входом восьмого элемента И, Шестнадцатый вход - с третьим входом пятого элемента ИЛИ-НЕ, первый выход блока соединен с выходом второго элемента И и третьим входом второго элемента ИЛИ-НЕ, второй выход - с выходом третьего элемента И и вторым входом первого элемента ИЛИ-НЕ, третий выход - с выходом Четвертого элемента И и вторым входом Четвертого элемента ИЛИ-НЕ, Четвертый выход - с выходом пятого элемента И и Четвертым входом третьего элемента ИЛИ-НЕ, пятый выход - с вь 1 ходом восьмого элемента И и третьим входом третьего элемента ИЛИ, выход которого соединен с Шестым входом восьмого элемента И.12. Комплекс по п. 1, отличающийся тем, Что блок управления второй линии оЧистки воды содержит восемь элементов И, три элемента ИЛИ и пять элементов ИЛИ-НЕ, приЧем первый вход блока соединен с первым входом седьмого элемента И, выход которого соединен с первым входом третьего элемента ИЛИ, второй вход - с первыми входами второго, третьего, Четвертого, пятого и восьмого элементов И, третий вход - с первым входом второго элемента ИЛИ-НЕ и первым входом первого элемента И, выход которого соединен с первым входом первого элемента ИЛИ, Четвертый вход - со вторым входом восьмого элемента И и первым входом Четвертого элемента ИЛИ-НЕ, выход которого соединен со вторым входом пятого элемента И, пятый вход - со вторыми входами третьего и Четвертого элементов И и первым входом пятого элемента ИЛИ-НЕ, выход которого соединен с третьим входом восьмого элемента И, Шестой вход - с первым входом Шестого элемента И и вторым входом седьмого элемента И, седьмой вход - с первыми входами второго элемента ИЛИ и третьего элемента ИЛИ-НЕ и вторым входом первого элемента ИЛИ,выход которого соединен со вторым входом второго элемента И, восьмой вход - со вторым входом третьего элемента ИЛИ-НЕ и вторым входом второго элемента ИЛИ, выход которого соединен с третьим входом пятого элемента И, девятый вход - со вторым входом первого элемента И, десятый вход - с Четвертым входом Четвертого элемента И и вторым входом второго элемента ИЛИ-НЕ, одиннадцатый вход - с Четвертым входом восьмого элемента И, двенадцатый вход со вторым входом пятого элемента ИЛИ-НЕ, тринадцатый вход - с пятым входом восьмого элемента И и первым входом первого элемента ИЛИНЕ, Четырнадцатый вход - с третьим входом третьего элемента ИЛИ-НЕ, пятнадцатый вход - со вторым входом Шестого элемента И, выход которого соединен со вторым входом третьего элемента ИЛИ, Шестнадцатый вход - с третьим входом пятого элемента ИЛИ-НЕ,первый выход - с выходом восьмого элемента И и третьим входом третьего элемента ИЛИ, выход которого соединен с Шестым входом восьмого элемента И, второй выход - с выходом второго элемента И и третьим входом второго элемента ИЛИ-НЕ, третий выход с выходом третьего элемента И и вторым входом первого элемента ИЛИ-НЕ, Четвертый вь 1 ход - с выходом Четвертого элемента И и вторым входом Четвертого элемента ИЛИ-НЕ, пятый выход - с выходом пятого элемента И и Четвертым входом третьего элемента ИЛИ-НЕ.13. Комплекс по п. 1, отличающийся тем, Что блок контроля загрязнений скорых фильтров вклюЧает в себя Шесть элементов И, два элемента ИЛИ и два элемента ИЛИ-НЕ,приЧем первый вход блока соединен с первыми входами второго и пятого элементов И,второй вход - с первым входом Шестого элемента И, выход которого соединен с первым входом второго элемента ИЛИ-НЕ, третий вход - с первым входом третьего элемента И,выход которого соединен с первым входом первого элемента ИЛИ-НЕ, Четвертый вход со вторыми входами третьего и Шестого элементов И, пятый вход - с третьим входом третьего элемента И, Шестой вход - с первым входом первого элемента И, выход которого соединен с первым входом первого элемента ИЛИ, седьмой вход - с третьим входом Шестого элемента И, восьмой вход - с первым входом Четвертого элемента И, выход которого
