Управление пучком энергии, обработка сигнала, усиление и компьютерная логическая схема с использованием эффекта интерференции

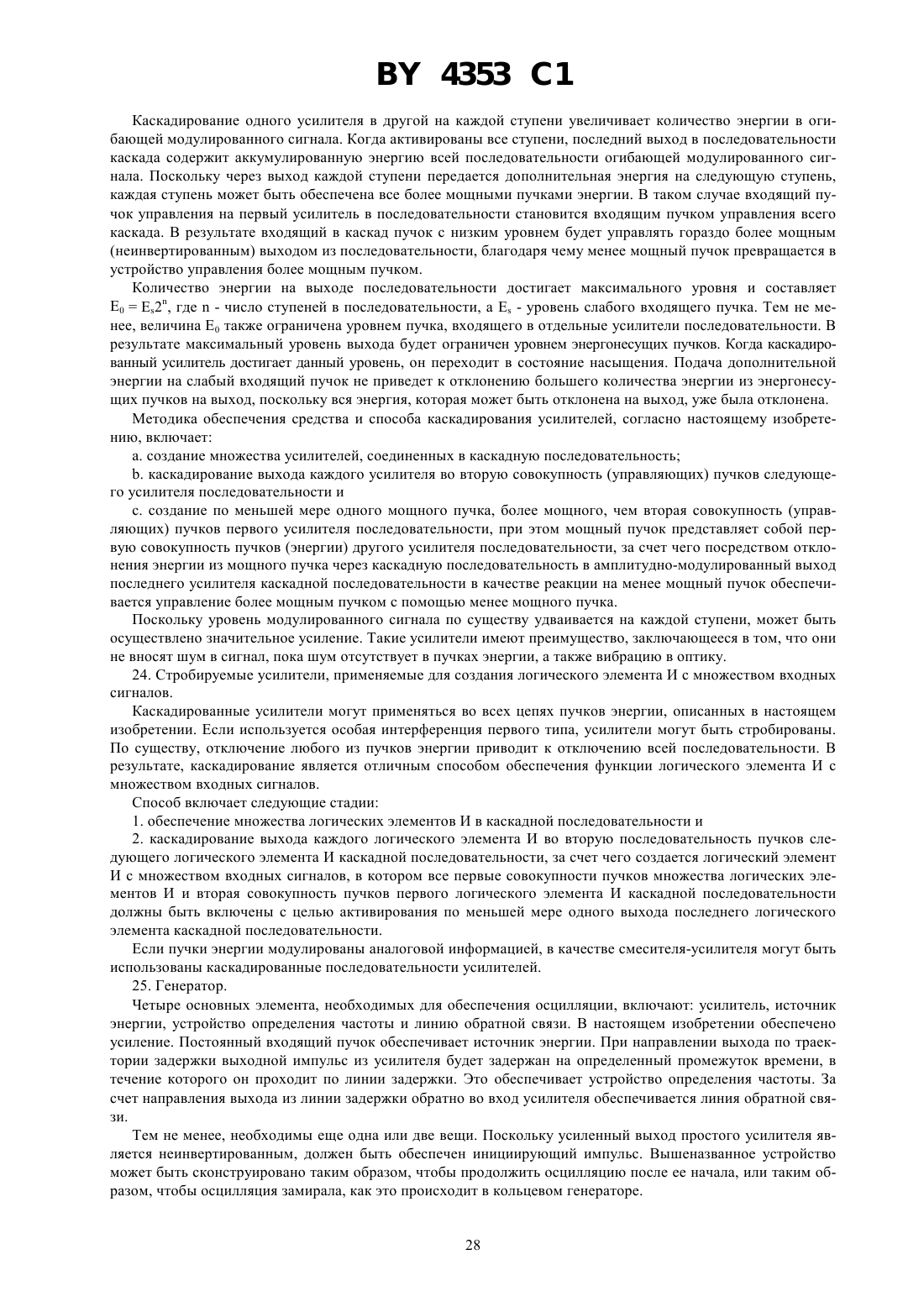

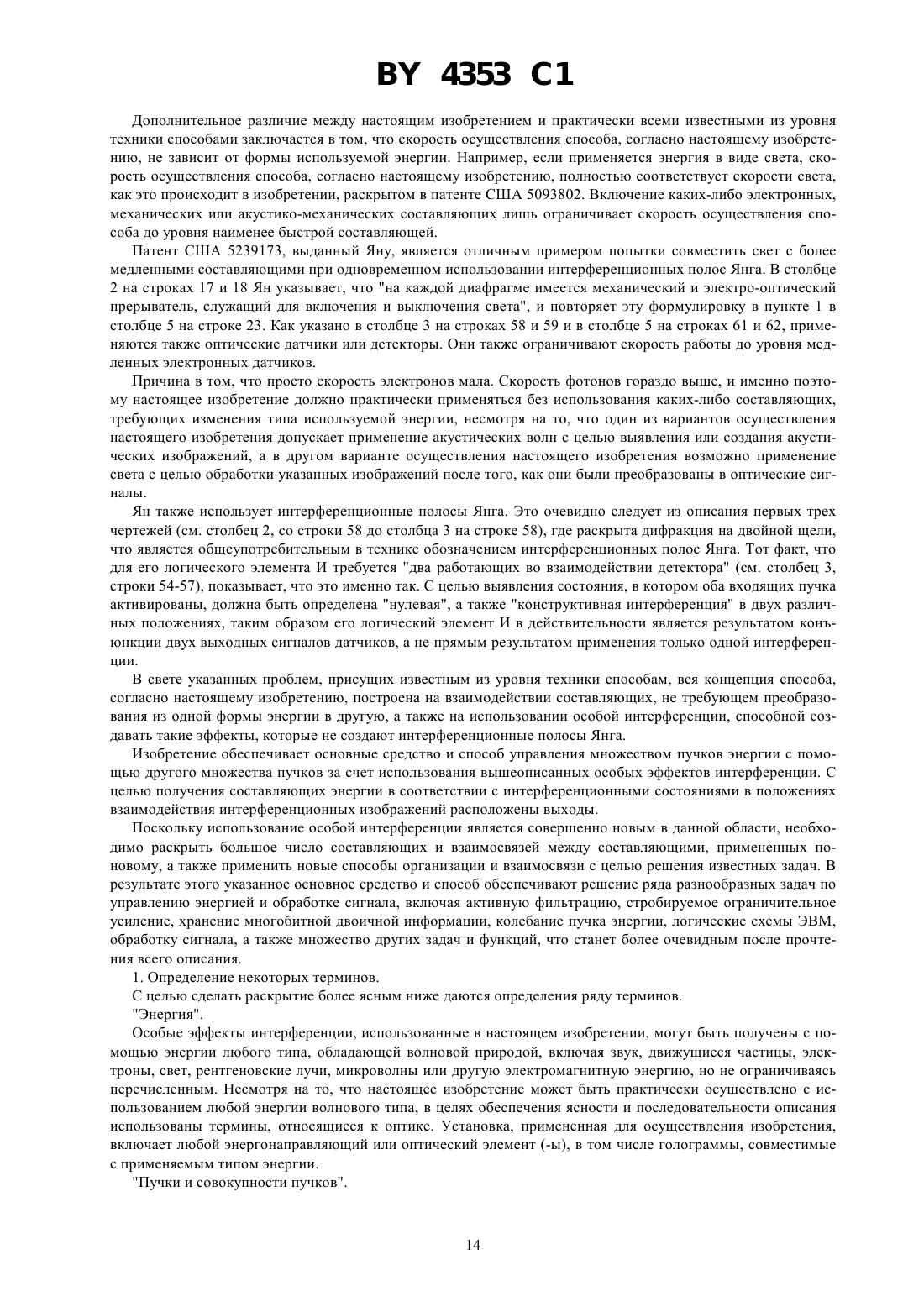

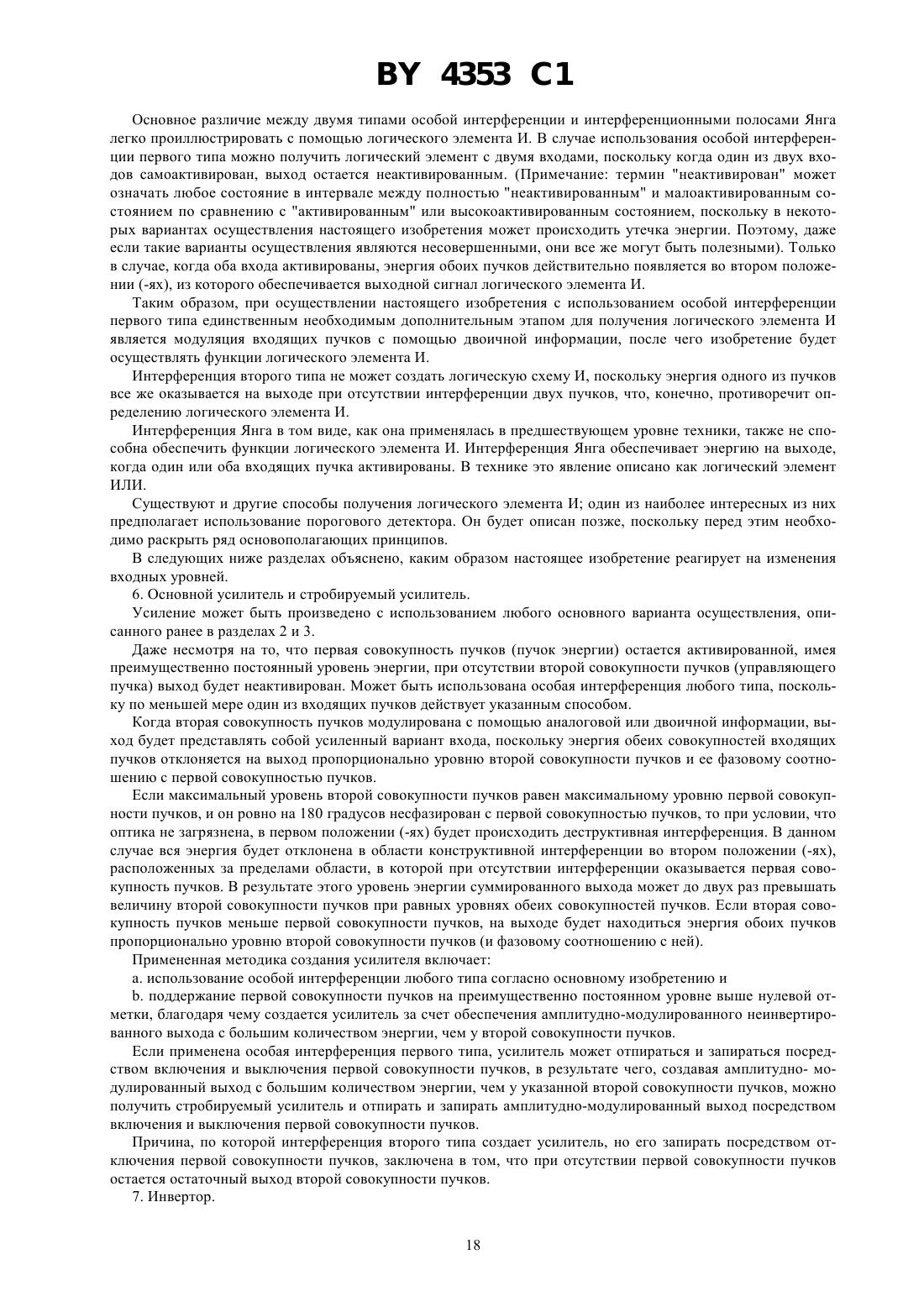

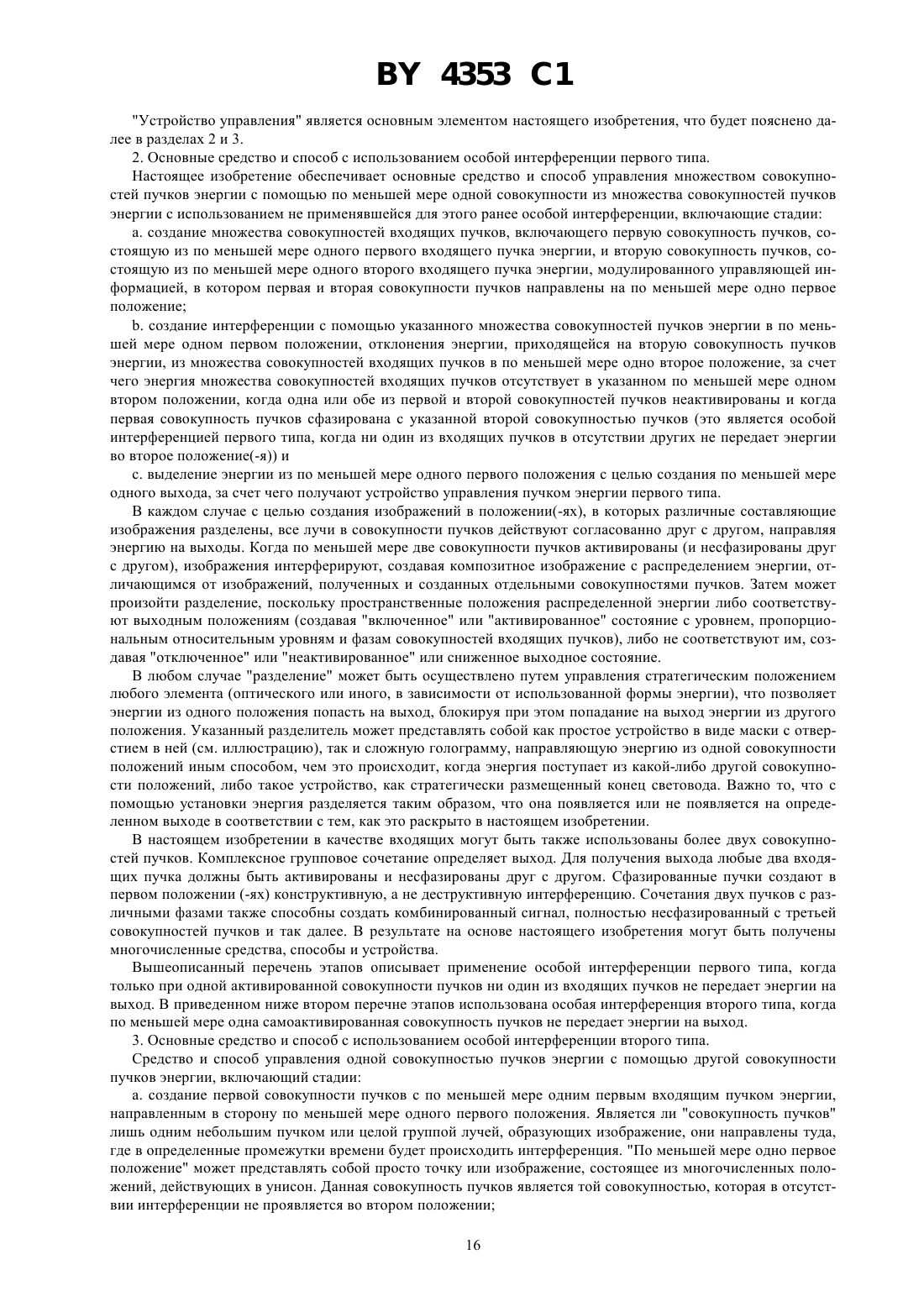

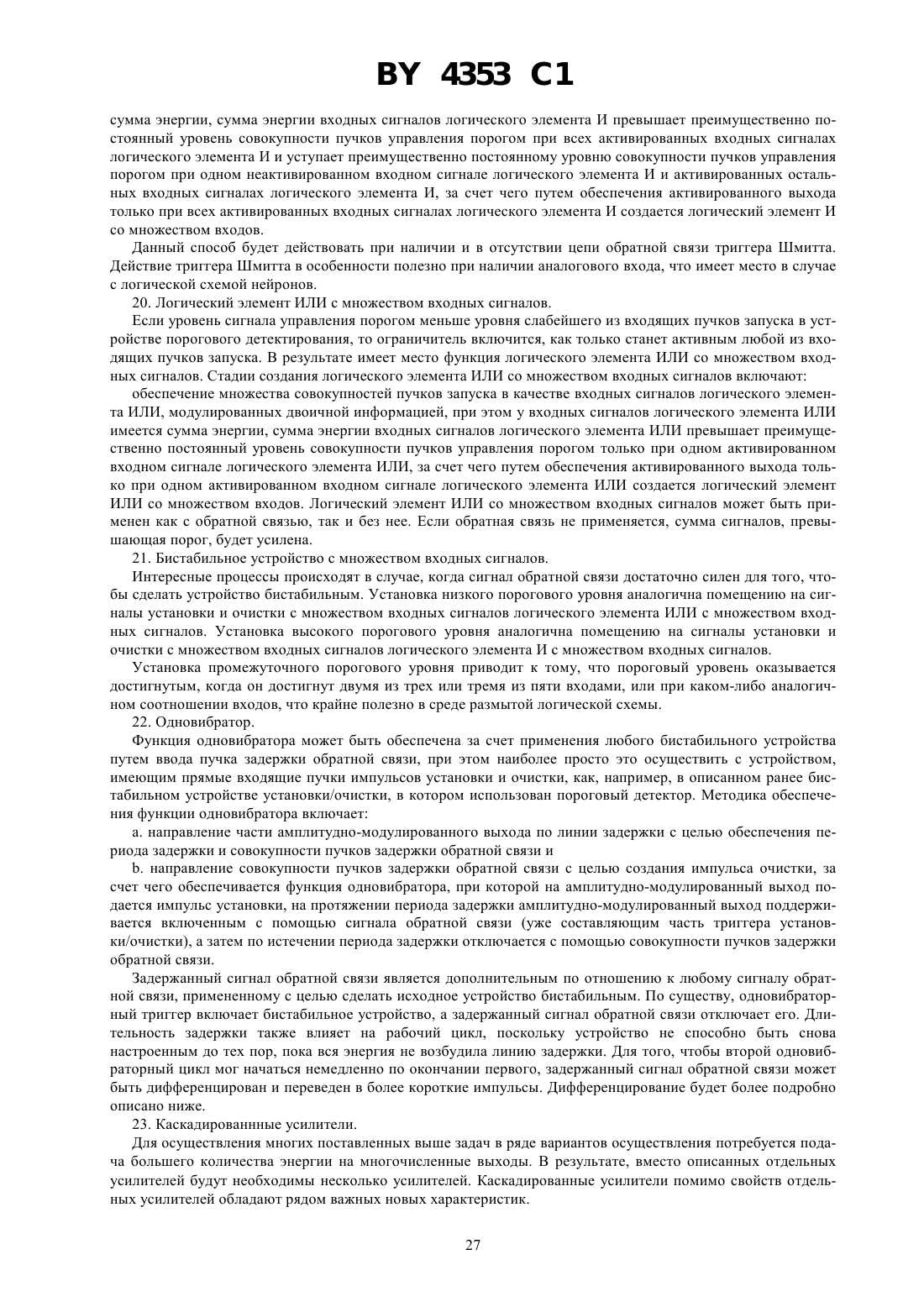

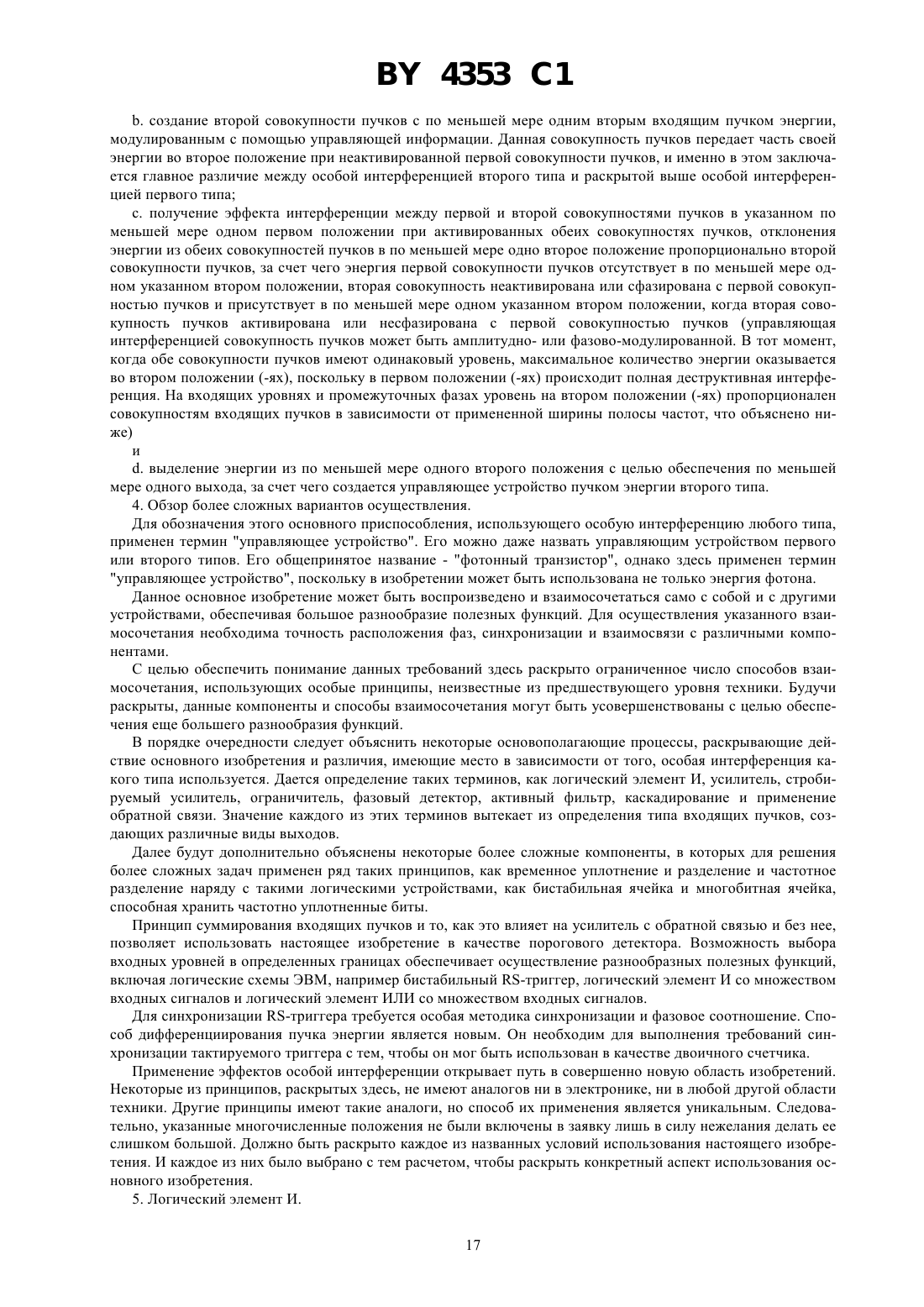

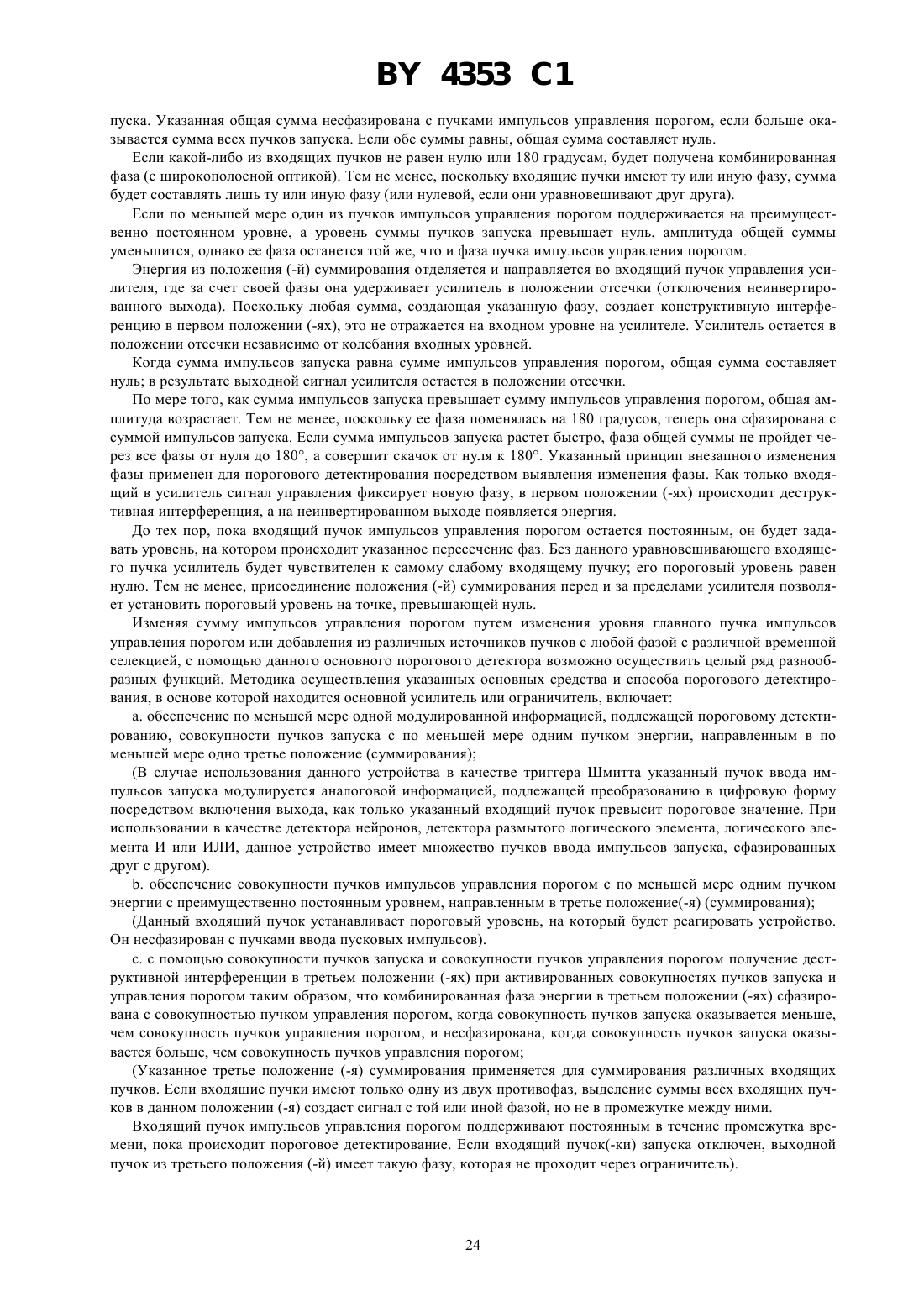

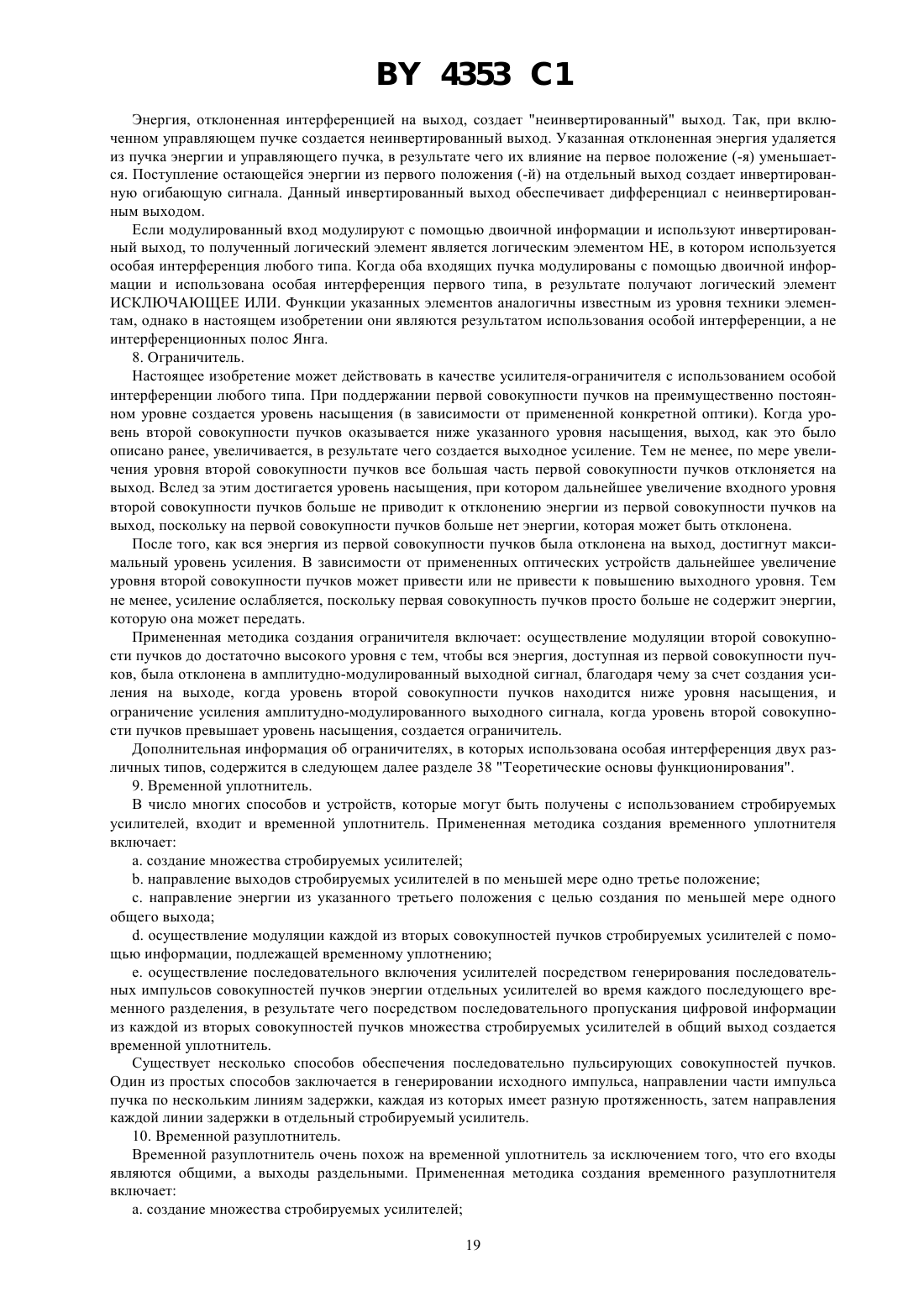

06 1/04 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УПРАВЛЕНИЕ ПУЧКОМ ЭНЕРГИИ, ОБРАБОТКА СИГНАЛА,УСИЛЕНИЕ И КОМПЬЮТЕРНАЯ ЛОГИЧЕСКАЯ СХЕМА С ИСПОЛЬЗОВАНИЕМ ЭФФЕКТА ИНТЕРФЕРЕНЦИИ(71) Заявитель Сайбер Дайн Компьютер Корпорейшн(73) Патентообладатель Сайбер Дайн Компьютер Корпорейшн(57) 1. Способ управления пучком энергии, управляющий множеством совокупностей пучков энергии с помощью по меньшей мере одной совокупности из указанного множества совокупностей пучков энергии,включающий следующие стадии создание множества совокупностей входящих пучков, включающего первую совокупность пучков, состоящую из по меньшей мере одного первого входящего пучка энергии, и вторую совокупность пучков, состоящую из по меньшей мере одного второго входящего пучка энергии, модулированного управляющей информацией, в котором первая и вторая совокупности пучков направлены в по меньшей мере одно первое положение, создание интерференции в по меньшей мере одном первом положении с помощью указанного множества совокупностей пучков энергии, отклонения энергии из указанной совокупности входящих пучков в по меньшей мере одно второе положение пропорционально указанной второй совокупности пучков, за счет чего энергия указанного множества совокупностей входящих пучков отсутствует в указанном по меньшей мере одном втором положении, когда одна или обе из первой и второй совокупностей пучков неактивированы и когда первая совокупность пучков сфазирована с указанной второй совокупностью пучков, и выделение энергии из указанного по меньшей мере одного первого положения с целью создания по меньшей мере одного выхода, за счет чего создается устройство управления пучком энергии. Фиг. 1 2. Способ по п. 1, отличающийся тем, что указанная управляющая информация является двоичной информацией и включает осуществление модуляции указанной первой совокупности пучков двоичной ин 4353 1 формацией, за счет чего в результате поддержания указанного по меньшей мере одного выхода активированным, только когда активированы указанные первая и вторая совокупности пучков, создается логический элемент И. 3. Способ по п. 1, отличающийся тем, что поддерживают указанную первую совокупность пучков на преимущественно постоянном уровне выше нулевого и отключают указанную первую совокупность пучков на период, когда должно быть отключено усиление, благодаря чему за счет обеспечения амплитудномодулированного выхода с большим количеством энергии, чем в указанной второй совокупности пучков, и отключения и включения указанного амплитудно-модулированного выхода посредством отключения и включения указанной первой совокупности пучков создается стробируемый усилитель. 4. Способ по п. 3, отличающийся тем, что осуществляют создание множества указанных стробируемых усилителей, направление указанных амплитудно-модулированных выходов указанных стробируемых усилителей в по меньшей мере одно третье положение, направление энергии из указанного третьего положения в по меньшей мере один общий выход, осуществление модуляции каждой из указанных вторых совокупностей пучков стробируемых усилителей информацией, подлежащей временному уплотнению, и осуществление последовательного включения указанных усилителей путем посылки последовательных импульсов в указанную первую совокупность пучков каждого из указанных стробируемых усилителей во время каждого последовательного временного разделения, в результате чего посредством последовательного пропускания цифровой информации из каждой из указанных вторых совокупностей пучков указанного множества стробируемых усилителей в указанный общий выходной сигнал создается временной уплотнитель. 5. Способ по п. 3, отличающийся тем, что осуществляют создание множества указанных стробируемых усилителей, создание уплотненного входящего пучка, модулированного уплотненной по времени информацией, направление участка указанного уплотненного входящего пучка, в указанную вторую совокупность пучков каждого указанного стробируемого усилителя и последовательное включение указанных стробируемых усилителей посредством посылки последовательных импульсов в указанную первую совокупность пучков каждого из указанных стробируемых усилителей во время каждого последовательного временного разделения, в результате чего посредством последовательного пропускания уплотненной по времени цифровой информации во время каждого временного разделения в указанный отдельный амплитудно-модулированный выходной сигнал каждого из указанного множества указанных стробируемых усилителей создается временной разуплотнитель. 6. Способ по п. 3, отличающийся тем, что обеспечивают по меньшей мере один инвертированный выход из указанного по меньшей мере одного первого положения, при этом указанный инвертированный выход дифференцирован от указанного амплитудно-модулированного выхода, за счет чего создается инвертор. 7. Способ по п. 3, отличающийся тем, что осуществляют создание множества указанных стробируемых усилителей, соединенных в каскадную последовательность, каскадирование указанного амплитудномодулированного выхода каждого указанного стробируемого усилителя в указанную вторую совокупность пучков следующего указанного стробируемого усилителя в указанной каскадной последовательности и создание по меньшей мере одного мощного пучка, более мощного, чем указанная вторая совокупность пучков указанного первого усилителя указанной каскадной последовательности, при этом указанный по меньшей мере один мощный пучок используется в качестве указанной первой совокупности пучков другого указанного стробируемого усилителя в указанной каскадной последовательности, за счет чего посредством отклонения энергии из указанного по меньшей мере одного мощного пучка через указанную каскадную последовательность в амплитудно-модулированный выходной сигнал последнего указанного стробируемого усилителя указанной каскадной последовательности в качестве реакции на указанный менее мощный пучок обеспечивается управление указанным по меньшей мере одним мощным пучком с помощью менее мощного пучка. 8. Способ по п. 3, отличающийся тем, что осуществляют модуляцию указанной второй совокупности пучков до достаточно высокого уровня с тем, чтобы вся энергия, доступная из первой указанной совокупности пучков, была отклонена в амплитудно-модулированный выходной сигнал, благодаря чему за счет создания усиленного выходного сигнала, когда уровень указанной второй совокупности пучков находится ниже уровня насыщения, и ограничения указанного амплитудно-модулированного выходного сигнала, когда уровень указанной второй совокупности пучков превышает уровень насыщения, создается ограничитель. 9. Способ по п. 3, отличающийся тем, что осуществляют фазовую модуляцию указанной второй совокупности пучков, за счет чего создается фазовый демодулятор, в котором указанный амплитудномодулированный выходной сигнал находится на высоком уровне, когда указанные первая и вторая совокупности пучков находятся в противофазе, и на низком уровне, когда указанные первая и вторая совокупности пучков сфазированы, и изменяет свой уровень по мере изменения фазы указанной второй совокупности пучков. 10. Способ по п. 9, отличающийся тем, что осуществляют обеспечение по меньшей мере одной совокупности пучков запуска с по меньшей мере одним пучком энергии, направленным в по меньшей мере одно третье положение, и модулированной информацией, подлежащей пороговому детектированию, обеспечение совокупности пучков управления порогом с по меньшей мере одним пучком энергии с преимущественно по 2 4353 1 стоянным уровнем, направленным в указанное по меньшей мере одно третье положение, с помощью указанной совокупности пучков запуска и указанной совокупности пучков управления порогом получение деструктивной интерференции в указанном по меньшей мере одном третьем положении при активированных указанных совокупностях пучков запуска и управления порогом, при этом комбинированная энергия в указанном по меньшей мере одном третьем положении сфазирована с указанной совокупностью пучком управления порогом, если указанная совокупность пучков запуска оказывается меньше, чем совокупность пучков управления порогом, и несфазирована, если указанная совокупность пучков запуска оказывается больше, чем указанная совокупность пучков управления порогом, и направление энергии из указанного по меньшей мере одного третьего положения в указанную вторую совокупность пучков фазового демодулятора,за счет чего, демодулируя фазовые изменения у указанной суммированной энергии, получают пороговый детектор. 11. Способ по п. 10, отличающийся тем, что осуществляют направление сигнала обратной связи из части указанного амплитудно-модулированного выходного сигнала в указанное по меньшей мере одно третье положение, при этом указанный сигнал обратной связи в указанном по меньшей мере одном третьем положении несфазирован с указанной совокупностью пучков управления порогом и имеет меньшую мощность, за счет чего, доводя выходной сигнал указанного фазового демодулятора до более высокого уровня, чем в случае отсутствия положительной обратной связи, вызванной указанным сигналом обратной связи, получают триггер Шмитта. 12. Способ по п. 11, отличающийся тем, что создают из указанной по меньшей мере одной из совокупностей пучков запуска множество входных сигналов логического элемента И, модулированных двоичной информацией, при этом у указанных входных сигналов логического элемента И имеется сумма энергии, указанная сумма энергии входных сигналов логического элемента И превышает указанный преимущественно постоянный уровень указанной совокупности пучков управления порогом при всех активированных указанных входных сигналах логического элемента И и уступает указанному преимущественно постоянному уровню указанной совокупности пучков управления порогом при неактивированном одном из указанных входных сигналов логического элемента И и активированных остальных указанных входных сигналах логического элемента И, за счет чего путем обеспечения активированного выходного сигнала только при активированных всех указанных входных сигналах логического элемента И создается логический элемент И с множеством входных сигналов. 13. Способ по п. 11, отличающийся тем, что создают из указанной по меньшей мере одной из совокупностей пучков запуска множество входных сигналов логического элемента ИЛИ, модулированных двоичной информацией, при этом у указанных входных сигналов логического элемента ИЛИ имеется сумма энергии, указанная сумма энергии входных сигналов логического элемента ИЛИ превышает указанный преимущественно постоянный уровень указанной совокупности пучков управления порогом при активированном по меньшей мере одном из указанных входных сигналов логического элемента ИЛИ, за счет чего путем обеспечения активированного выхода при активированном по меньшей мере одном из указанных входных сигналов логического элемента ИЛИ создается логический элемент ИЛИ с множеством входных сигналов. 14. Способ по п. 3, отличающийся тем, что создают инвертированный задержанный сигнал путем направления первой части энергии из указанного амплитудно-модулированного выходного сигнала по линии задержки через средство инвертирования, направляют указанный инвертированный задержанный сигнал в указанную вторую совокупность пучков для включения и отключения указанного амплитудномодулированного выходного сигнала с целью создания осцилляции, при этом указанная вторая совокупность пучков остается включенной, пока включен указанный инвертированный задержанный сигнал, и отключенной, пока указанный инвертированный задержанный сигнал отключен, и отключают указанную первую совокупность пучков на период, когда осцилляция должна быть прекращена, в результате чего посредством последовательного включения или отключения указанного амплитудно-модулированного выходного сигнала во время каждого периода задержки обеспечивается осцилляция указанного пучка энергии и прекращение осцилляции указанного пучка энергии посредством отключения указанной первой совокупности пучков. 15. Способ по п. 3, отличающийся тем, что создают совокупность пучков с флюктуирующей фазой, направляют часть указанной совокупности пучков с флюктуирующей фазой в каждую указанную вторую совокупность пучков каждого из множества указанных демодуляторов, обеспечивают указанную первую совокупность пучков каждого указанного фазового демодулятора энергией отличающейся фазы, направляют указанный амплитудно-модулированный выходной сигнал каждого указанного фазового демодулятора в по меньшей мере одно такое третье положение, что энергия всех указанных амплитудно-модулированных выходных сигналов поступает в указанное по меньшей мере одно третье положение сфазированной, и направляют энергию из указанного по меньшей мере одного третьего положения с целью обеспечения синхронизированного по фазе выходного сигнала, за счет чего энергия из указанной совокупности пучков с 3 4353 1 флюктуирующей фазой синхронизируется по фазе в выходном сигнале с преимущественно постоянной фазой и преимущественно постоянной амплитудой. 16. Способ по п. 15, отличающийся тем, что указанный пучок с флюктуирующей фазой является амплитудно- или частотно-модулированным информацией, подлежащей извлечению, за счет чего обеспечиваются амплитудно-модулированный выходной сигнал, содержащий указанную информацию, и преимущественно постоянная фаза у указанного синхронизированного по фазе выходного сигнала. 17. Способ по п. 1, отличающийся тем, что создают у указанной первой совокупности пучков преимущественно постоянный превышающий нулевое значение уровень энергии по меньшей мере одной длины волны, осуществляют отключение и включение волн указанной по меньшей мере одной длины с целью отключения и включения селективной фильтрации указанных волн, обеспечивают указанную вторую совокупность пучков подлежащей фильтрации энергией с множеством длин волн, создают указанную интерференцию с помощью подмножества указанных волн множества длин, согласующихся с указанной волной по меньшей мере одной длины и отражающих все волны остальных длин, в результате чего за счет создания выходного сигнала только на волнах такой длины, которые одновременно присутствуют в обеих указанных совокупностях пучков, создается селективный активный фильтр. 18. Способ по п. 6, отличающийся тем, что указанный преимущественно постоянный превышающий нулевое значение уровень имеет по меньшей мере одну длину волны, указанная вторая совокупность пучков содержит подлежащую фильтрации энергию с множеством длин волн и указанная интерференция происходит с помощью подмножества указанных волн со множеством длин, согласующихся с указанной волной по меньшей мере одной длины, отклоняющей энергию волн согласующейся длины из указанного по меньшей мере одного первого положения, в результате чего за счет создания указанного инвертированного выходного сигнала, в котором отсутствуют волны такой длины, которые одновременно присутствуют в обеих указанных совокупностях пучков, создается инвертированный активный фильтр. 19. Способ по п. 17, отличающийся тем, что создают совокупность частотно-уплотненных пучков с множеством модулированных по длине волн, создают множество указанных селективных активных фильтров, при этом указанная первая совокупность пучков каждого из указанных селективных активных фильтров содержит энергию различной частоты, согласующейся с каждой из указанного множества модулированных по длине волн, направляют часть указанной совокупности частотно-уплотненных пучков в указанную вторую совокупность пучков каждого указанного селективного активного фильтра, в результате чего посредством создания отдельного модулированного выходного сигнала из каждого указанного селективного активного фильтра, согласующегося с каждой из указанных различных частот, обеспечивается частотный разуплотнитель. 20. Способ по п. 1, отличающийся тем, что указанные первая и вторая совокупности пучков содержат энергию, фазы которой подлежат сравнению, и используют указанную интерференцию с целью создания выходного сигнала с высоким уровнем, когда указанные первая и вторая совокупности пучков находятся в противофазе, и с более низким уровнем при иных значениях разности фаз, в результате чего создается устройство сравнения фаз. 21. Способ по п. 2, отличающийся тем, что создают каскадную последовательность из множества указанных логических элементов И и осуществляют каскадирование указанного по меньшей мере одного выходного сигнала каждого указанного логического элемента И в указанную вторую совокупность пучков следующего указанного логического элемента И в указанной каскадной последовательности, за счет чего создается логический элемент И с множеством входных сигналов, в котором все указанные первые совокупности пучков указанного множества указанных логических элементов И и указанная вторая совокупность пучков первого указанного логического элемента И в указанной каскадной последовательности должны быть включены для того, чтобы активировать указанный по меньшей мере один выходной сигнал последнего указанного логического элемента И в каскадной последовательности. 22. Способ по п. 2, отличающийся тем, что направляют указанный по меньшей мере один выходной сигнал указанного логического элемента И в логический элемент НЕ, за счет чего обеспечивается логический элемент И-НЕ. 23. Способ по п. 2, отличающийся тем, что создают первый логический элемент НЕ, выходящий пучок энергии которого направлен в указанную первую совокупность пучков указанного логического элемента И,и создают второй логический элемент НЕ, выходящий пучок энергии которого направлен в указанную вторую совокупность пучков указанного логического элемента И, за счет чего обеспечивается логический элемент НЕ. 24. Способ по п. 9, отличающийся тем, что создают первую совокупность входящих пучков логического элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, в которой по меньшей мере один пучок энергии модулирован двоичной информацией, направленной в по меньшей мере одно третье положение, создают вторую совокупность входящих пучков логического элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, в которой по меньшей мере один пучок энергии 4 4353 1 модулирован двоичной информацией, направленной в указанное по меньшей мере одно третье положение,создают деструктивную интерференцию в указанном по меньшей мере одном третьем положении, когда указанные первая и вторая совокупности входящих пучков логического элемента ИСКЛЮЧАЮЩЕЕ ИЛИ включены, направляют энергию из указанного по меньшей мере одного третьего положения в указанные вторые совокупности пучков первого и второго указанных фазовых демодуляторов фазы, создают противофазы у указанных первых совокупностей пучков указанных первого и второго фазовых демодуляторов, при этом указанный амплитудно-модулированный выходной сигнал указанного первого фазового демодулятора включен, когда самоактивирована указанная первая совокупность входящих пучков логического элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, а указанный второй фазовый демодулятор включен, когда самоактивирована указанная вторая совокупность входящих пучков логического элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, направляют энергию из указанного второго фазового демодулятора с целью создания по меньшей мере выходного сигнала логического элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, направляют энергию из указанного второго фазового демодулятора в указанный по меньшей мере один выходной сигнал логического элемента ИСКЛЮЧАЮЩЕЕ ИЛИ с обеспечением сдвига фазы на 180, в результате чего энергия указанных первого и второго фазовых демодуляторов имеет согласующиеся фазы на указанном по меньшей мере одном выходном сигнале логического элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, за счет чего обеспечивается логический элемент ИСКЛЮЧАЮЩЕЕ ИЛИ, выходной сигнал которого имеет преимущественно постоянную фазу. 25. Способ по п. 24, отличающийся тем, что направляют часть энергии из указанной совокупности входящих пучков логического элемента ИСКЛЮЧАЮЩЕЕ ИЛИ в первый входной сигнал логического элемента И и направляют часть энергии из указанной второй совокупности входящих пучков логического элемента ИСКЛЮЧАЮЩЕЕ ИЛИ во второй входной сигнал указанного логического элемента И, за счет чего посредством обеспечения выходного сигнала указанного логического элемента ИСКЛЮЧАЮЩЕЕ ИЛИ в виде суммарного выходного сигнала и выходного сигнала указанного логического элемента И в виде выходного сигнала переноса создается двоичный полусумматор. 26. Способ по п. 10, отличающийся тем, что создают по меньшей мере одну совокупность пучков очистки, направленную в указанное по меньшей мере одно третье положение, сфазированное с указанной совокупностью пучков управления порогом, направляют сигнал обратной связи из части указанного амплитудномодулированного выходного сигнала в указанное по меньшей мере одно третье положение, причем указанный сигнал обратной связи в указанном по меньшей мере одном третьем положении несфазирован с указанной совокупностью пучков управления порогом и превышает ее, осуществляют посылку импульса установки в указанную по меньшей мере одну совокупность пучков запуска и посылку импульса очистки в указанную по меньшей мере одну совокупность пучков очистки, за счет чего посредством включения указанного амплитудно-модулированного выходного сигнала с помощью указанного импульса установки, поддержания указанного амплитудно-модулированного выхода включенным с помощью указанного сигнала обратной связи, затем выключения указанного амплитудно-модулированного выхода с помощью указанного импульса очистки и поддержания указанного амплитудно-модулированного выхода выключенным ввиду отсутствия указанного сигнала обратной связи обеспечивается бистабильная функция. 27. Способ по п. 26, отличающийся тем, что создают первый и второй логические элементы И, создают совокупность синхронизирующих пучков с по меньшей мере одним пульсирующим пучком энергии с чередующимися первым и вторым импульсами, направляют первую часть указанной совокупности синхронизирующего пучка в первый входной сигнал указанного первого логического элемента И, направляют выходной сигнал указанного первого логического элемента И с целью создания указанного импульса установки, направляют вторую часть указанной совокупности синхронизирующих пучков в первый выходной сигнал указанного второго логического элемента И, направляют выходной сигнал указанного второго логического элемента И с целью создания указанного импульса очистки, направляют часть указанного амплитудномодулированного выходного сигнала указанного бистабильного действия по первой линии задержки с целью обеспечения времени задержки и совокупности задержанных бистабильных пучков, направляют первую часть указанной совокупности задержанных бистабильных пучков в логический элемент НЕ, направляют выходной сигнал указанного логического элемента НЕ во второй входной сигнал указанного первого логического элемента И и направляют вторую часть указанной совокупности задержанных бистабильных пучков во второй входной сигнал указанного второго логического элемента И, за счет чего посредством установки указанной бистабильной функции с использованием указанных первых импульсов, проходящих через указанный первый логический элемент И, когда указанный второй входной сигнал указанного первого логического элемента И поддерживается активированным указанным логическим элементом НЕ в отсутствие указанной совокупности задержанных бистабильных пучков, а указанные первые импульсы не могут проходить через указанный второй логический элемент в силу отсутствия указанной совокупности задержанных бистабильных пучков, а затем последующей очистки указанной бистабильной функции путем использования указанных вторых импульсов, проходящих через указанный второй логический элемент И, когда указанный второй входной сигнал указанного второго логического элемента поддерживается активированным указан 5 4353 1 ной совокупностью задержанных бистабильных пучков, а указанные вторые импульсы не могут проходить через указанный первый логический элемент И в силу присутствия указанной совокупности задержанных бистабильных пучков, которая инвертирована указанным логическим элементом НЕ для поддержания указанного первого логического элемента И неактивированным, обеспечивается функция бистабильной синхронизации. 28. Способ по п. 27, отличающийся тем, что создают совокупность двоичных входящих пучков с импульсами, длительность которых превышает время задержки, осуществляют направление части указанной совокупности двоичных входящих пучков в по меньшей мере одно четвертое положение, направление другой части указанной совокупности двоичных входящих пучков по второй линии задержки, а затем в виде совокупности задержанных пучков в указанное по меньшей мере одно четвертое положение, создание в указанном по меньшей мере одном четвертом положении деструктивной интерференции с использованием указанной совокупности двоичных входящих пучков и указанной совокупности задержанных пучков, когда обе указанные совокупности пучков активированы, выделение энергии из указанного по меньшей мере одного четвертого положения с целью создания дифференцированных импульсов и направление указанных дифференцированных импульсов с целью создания указанной совокупности синхронизирующих пучков, обладающих указанной функцией бистабильной синхронизации, за счет чего получают счетчик двоичного разряда, позволяющий использовать указанные двоичные импульсы входящего пучка, превосходящие по длительности указанное время задержки, для синхронизации указанной функции бистабильной синхронизации путем дифференцирования указанной совокупности двоичных входящих пучков с целью создания опережающего импульса постоянной длительности и запаздывающего импульса постоянной длительности, при этом указанный опережающий импульс несфазирован с указанным запаздывающим импульсом, а функция бистабильной синхронизации реагирует на по меньшей мере один из импульсов. 29. Способ по п. 28, отличающийся тем, что создают каскадную последовательность из множества указанных счетчиков двоичного разряда, направляют указанный амплитудно-модулированный выходной сигнал каждого указанного счетчика двоичного разряда с целью создания указанной совокупности двоичных входящих пучков следующего указанного счетчика двоичного разряда каскадной последовательности и осуществляют посылку в указанную совокупность двоичных входящих пучков первого указанного счетчика двоичного разряда указанной каскадной последовательности импульсов, подлежащих считыванию, за счет чего посредством соединения множества указанных счетчиков двоичного разряда в каскадную последовательность, создающую двоичные выходные сигналы, обозначающие подсчет импульсов, создается двоичный счетчик. 30. Способ по п. 26, отличающийся тем, что осуществляют посылку указанного импульса установки в период времени, когда должно происходить генерирование прямоугольных импульсов, и блокировку указанного импульса установки, когда генерирование указанных прямоугольных импульсов должно быть заблокировано, направляют часть указанного амплитудно-модулированного выходного сигнала по линии задержки с определенным периодом задержки с целью создания задержанного бистабильного сигнала, направляют указанный задержанный бистабильный сигнал с целью создания импульсов очистки, при этом длительность указанных импульсов очистки превышает суммированную длительность указанного импульса установки и указанного сигнала обратной связи, за счет чего посредством повторного включения и отключения указанной бистабильной функции по меньшей мере однократно для каждого указанного периода задержки создается стробируемый генератор прямоугольных импульсов пучков энергии и прекращается генерирование импульсов посредством отключения указанного импульса установки. 31. Способ по п. 26, отличающийся тем, что создают первый и второй логические элементы И, создают совокупность пучков данных с по меньшей мере одним пучком энергии, модулированным двоичной информацией, создают совокупность отпирающих пучков с по меньшей мере одним пучком энергии, модулированным отпирающей хранение данных информацией, направляют первую часть указанной совокупности пучков данных в первый выходной сигнал указанного первого логического элемента И, направляют вторую часть указанной совокупности пучков данных в логический элемент НЕ, направляют выходной сигнал указанного логического элемента НЕ в первый входной сигнал указанного второго логического элемента И, направляют первую часть совокупности отпирающих пучков во второй входной сигнал указанного первого логического элемента И и вторую часть указанной совокупности отпирающих пучков во второй входной сигнал указанного второго логического элемента И, направляют выходной сигнал указанного первого логического элемента И с целью создания указанного импульса установки и направляют выходной сигнал указанного второго логического элемента И с целью создания указанного импульса очистки, за счет чего посредством установки или очистки указанной бистабильной функции в зависимости от состояния указанной совокупности пучков данных в период, когда активирована указанная совокупность отпирающих пучков,создается бистабильная функция триггера задержки. 32. Способ по п. 26, отличающийся тем, что направляют часть указанного амплитудно-модулированного выходного сигнала по линии задержки с целью обеспечения периода задержки и совокупно 6 4353 1 сти пучков задержки обратной связи и направляют указанную совокупность пучков задержки обратной связи с целью создания указанного импульса очистки, за счет чего обеспечивается функция одновибратора, при которой в указанный амплитудно-модулированный выходной сигнал подается указанный импульс установки, на протяжении указанного периода задержки указанный амплитудно-модулированный выходной сигнал поддерживается включенным указанным сигналом обратной связи, а затем по истечении указанного периода задержки отключается указанной совокупностью пучков задержки обратной связи. 33. Способ управления пучком энергии, управляющий одной совокупностью пучков энергии с помощью другой совокупности пучков энергии, включающий следующие стадии создание первой совокупности пучков с по меньшей мере одним первым входящим пучком энергии, направленным в сторону по меньшей мере одного первого положения, создание второй совокупности пучков с по меньшей мере одним вторым входящим пучком энергии, модулированным управляющей информацией, получение эффекта интерференции между указанными первой и второй совокупностями пучков в указанном по меньшей мере одном первом положении при активированных обеих указанных совокупностях пучков, отклонение энергии из обеих указанных совокупностей пучков в по меньшей мере одно второе положение пропорционально указанной второй совокупности пучков, за счет чего энергия указанной первой совокупности пучков отсутствует в указанном по меньшей мере одном втором положении, когда указанная вторая совокупность пучков неактивирована или сфазирована с указанной первой совокупностью пучков, и присутствует в указанном по меньшей мере одном втором положении, когда указанная вторая совокупность пучков активирована или несфазирована с указанной первой совокупностью пучков, и выделение энергии из указанного по меньшей мере одного второго положения с целью обеспечения по меньшей мере одного выходного сигнала, за счет чего создается устройство управления пучком энергии. 34. Устройство управления пучком энергии, обеспечивающее управление множеством совокупностей пучков энергии с помощью по меньшей мере одной из указанного множества совокупностей пучков энергии,содержащее разделитель составляющих изображения, имеющий первое и второе положения и выходной сигнал, по которому выходит энергия из указанного второго положения, и в котором множество совокупностей входящих пучков включает первую и вторую совокупности пучков, расположенные и ориентированные так, чтобы создавать интерференцию в указанном первом положении таким образом, чтобы указанная интерференция отклоняла энергию пропорционально указанной второй совокупности пучков в указанное второе положение, когда указанные первая и вторая совокупности пучков активированы, за счет чего осуществляется управление указанным выходным сигналом. 35. Устройство по п. 34, отличающееся тем, что указанные первая и вторая совокупности пучков модулированы цифровой информацией, за счет чего обеспечивается логический элемент И. 36. Устройство по п. 34, отличающееся тем, что указанное устройство управления пучком энергии представляет собой стробируемый усилитель, когда при активированном состоянии указанной первой совокупности пучков ее уровень поддерживается преимущественно постоянным и превышающим нулевое значение и преимущественно постоянным и равным или близким к нулевому значению при ее неактивированном состоянии. 37. Устройство по п. 36, отличающееся тем, что содержит общий выход и множество указанных стробируемых усилителей, при этом указанные входные сигналы указанных стробируемых усилителей направлены в указанный общий выход так, что при последовательном включении указанных стробируемых усилителей путем посылки последовательных импульсов на указанную первую совокупность пучков каждого из указанных стробируемых усилителей во время каждого из ряда последовательных временных разделений создается временной уплотнитель. 38. Устройство по п. 36, отличающееся тем, что содержит множество указанных стробируемых усилителей, общий вход для приема уплотненного входящего пучка, содержащего уплотненную по времени информацию, и первое направляющее средство, служащее для направления части указанного уплотненного входящего пучка в указанную вторую совокупность пучков каждого из указанных стробируемых усилителей,в котором последовательное включение указанных стробируемых усилителей путем посылки последовательных импульсов на указанную первую совокупность пучков каждого из указанных стробируемых усилителей во время последовательных временных разделений приводит к последовательному пропусканию уплотненной по времени информации в отдельные выходы, в результате чего создается временной разуплотнитель. 39. Устройство по п. 36, отличающееся тем, что содержит инвертированный выход, обеспечивающий выходной сигнал из указанного первого положения, за счет чего обеспечивается инвертор. 40. Устройство по п. 36, отличающееся тем, что содержит каскадную последовательность из множества указанных стробируемых усилителей. 41. Устройство по п. 36, отличающееся тем, что указанная вторая совокупность пучков имеет достаточно высокий уровень амплитудной модуляции, чтобы отклонять всю энергию, доступную из указанной первой совокупности пучков, в указанный второй выходной сигнал, в результате чего устанавливается уровень 7 4353 1 насыщения, за счет чего указанный выходной сигнал ограничивается, когда указанная вторая совокупность пучков превышает указанный уровень насыщения. 42. Устройство по п. 36, отличающееся тем, что указанная вторая совокупность пучков является амплитудно-модулированной, за счет чего обеспечивается фазовый демодулятор, в котором указанный выходной сигнал имеет высокий уровень, когда указанные первая и вторая совокупности пучков находятся в противофазе, и низкий уровень, когда указанные первая и вторая совокупности пучков сфазированы, и изменяется с изменением фазы указанной второй совокупности пучков. 43. Устройство по п. 42, отличающееся тем, что содержит совокупность пучков запуска. модулированных информацией, подлежащей пороговому детектированию, и совокупность пучков управления порогом с преимущественно постоянным уровнем, при этом указанная совокупность пучков запуска и указанная совокупность пучков управления порогом расположены и ориентированы так, чтобы создавать деструктивную интерференцию в по меньшей мере одном третьем положении, когда указанная совокупность пучков управления порогом и указанная совокупность пучков запуска включены, суммированная энергия в указанном в по меньшей мере одном третьем положении сфазирована с указанной совокупностью пучков управления порогом, когда указанная совокупность пучков запуска меньше, чем указанная совокупность пучков управления порогом, и несфазирована с указанной совокупностью пучков управления порогом, когда указанная совокупность пучков запуска больше, чем указанная совокупность пучков управления порогом, и первое направляющее средство, служащее для направления энергии из указанного по меньшей мере одного третьего положения в указанную совокупность пучков указанного фазового демодулятора, за счет чего, демодулируя фазовые изменения в указанной суммированной энергии, получают пороговый детектор. 44. Устройство по п. 43, отличающееся тем, что содержит средство обратной связи, служащее для направления части указанного выходного сигнала в указанное по меньшей мере одно третье положение в виде сигнала обратной связи, при этом указанное средство обратной связи обеспечивает, чтобы указанный сигнал обратной связи в указанном по меньшей мере одном третьем положении имел меньший уровень, чем указанная совокупность пучков управления порогом, и был сфазирован с указанной совокупностью пучков запуска, в результате чего возникает положительная обратная связь, а выходной сигнал имел больший уровень,когда количество указанной суммированной энергии достигает порогового уровня, за счет чего получают триггер Шмитта. 45. Устройство по п. 43, отличающееся тем, что содержит множество модулированных двоичной информацией указанных совокупностей пучков запуска для их использования в качестве входных сигналов логического элемента И, при этом пороговый уровень достигается только при всех активированных входных сигналах указанного логического элемента И, за счет чего создается логический элемент И с множеством входных сигналов. 46. Устройство по п. 43, отличающееся тем, что содержит множество модулированных двоичной информацией указанных совокупностей пучков запуска для их использования в качестве входных сигналов логического элемента ИЛИ, при этом пороговый уровень достигается при по меньшей мере одном активированном входном сигнале указанного логического элемента ИЛИ, за счет чего создается логический элемент ИЛИ с множеством входных сигналов. 47. Устройство по п. 36, отличающееся тем, что содержит инвертор, средство задержки, направляющее первую часть энергии из указанного выхода по линии задержки в указанный инвертор с целью получения инвертированного задержанного сигнала, и направляющее средство, служащее для направления указанного инвертированного задержанного сигнала в указанную вторую совокупность пучков с целью включения и выключения указанного выхода, при этом указанная вторая совокупность пучков остается включенной, когда указанный инвертированный задержанный сигнал включен, и выключенной, когда указанный инвертированный задержанный сигнал выключен, с целью создания осцилляции в то время, когда указанная первая совокупность пучков остается включена, и блокирования осцилляции, когда указанная первая совокупность пучков остается выключенной, за счет чего создается стробируемый генератор осцилляции пучков энергии. 48. Устройство по п. 42, отличающееся тем, что содержит первое направляющее средство, служащее для направления части совокупности пучков с флюктуирующей фазой в каждую указанную вторую совокупность пучков каждого из множества указанных демодуляторов, средство фазирования, служащее для обеспечения указанной первой совокупности пучков каждого указанного фазового демодулятора энергией отличающейся фазы, второе направляющее средство, служащее для направления указанного амплитудно-модулированного выходного сигнала каждого указанного фазового демодулятора в по меньшей мере одно такое третье положение, что энергия всех указанных амплитудно-модулированных выходных сигналов поступает в указанное по меньшей мере одно третье положение сфазированной, и третье направляющее средство, служащее для направления энергии из указанного по меньшей мере одного третьего положения с целью обеспечения синхронизированного по фазе выходного сигнала, за счет чего обеспечивается устройство синхронизации фаз,служащее для фазовой синхронизации энергии из указанной совокупности пучков с флюктуирующей фазой 4353 1 таким образом, чтобы обеспечить выходной сигнал с преимущественно постоянной фазой и преимущественно постоянной амплитудой. 49. Устройство по п. 48, отличающееся тем, что указанная совокупность пучков с флюктуирующей фазой модулирована по амплитуде или фазе информацией, подлежащей извлечению, за счет чего обеспечивается амплитудно-модулированный выходной сигнал, содержащий указанную информацию и имеющий преимущественно постоянную фазу в указанном синхронизированном по фазе выходе. 50. Устройство по п. 36, отличающееся тем, что указанная первая совокупность пучков содержит волну по меньшей мере одной длины и указанная вторая совокупность пучков содержит волны различной длины,подлежащие фильтрации таким образом, чтобы создать указанную интерференцию с подмножеством указанных волн различной длины, согласующихся с волной указанной по меньшей мере одной длины и отражающих волны другой длины, за счет чего создается селективный активный фильтр путем обеспечения инвертированного выходного сигнала только на волнах такой длины, которые одновременно присутствуют в обеих указанных совокупностях входящих пучков. 51. Устройство по п. 39, отличающееся тем, что указанная первая совокупность пучков содержит волну по меньшей мере одной длины и указанная вторая совокупность пучков содержит волны различной длины,подлежащие фильтрации таким образом, и указанная интерференция происходит с подмножеством указанных волн различной длины, согласующихся с волной по меньшей мере одной длины первой совокупности пучков, при этом происходит отклонение энергии волн согласующихся длин из указанного по меньшей мере одного первого положения, за счет чего создается селективный активный фильтр путем обеспечения инвертированного выходного сигнала, в котором отсутствуют волны такой длины, которые одновременно присутствуют в обеих указанных совокупностях входящих пучков. 52. Устройство по п. 50, отличающееся тем, что содержит совокупность частотно-уплотненных пучков с множеством модулированных по длине волн, множество указанных селективных активных фильтров, при этом длина волны указанной первой совокупности пучков каждого из указанных селективных активных фильтров согласуется с по меньшей мере одной из множества модулированных по длине волн, направляющее средство, служащее для направления части указанной совокупности частотно-уплотненных пучков в указанную вторую совокупность пучков каждого указанного селективного активного фильтра, за счет чего путем создания согласующегося с каждой из указанных различных частот отдельного модулированного выходного сигнала из каждого указанного селективного активного фильтра обеспечивается частотный разуплотнитель. 53. Устройство по п. 34, отличающееся тем, что указанные первая и вторая совокупности пучков содержат энергию, фазы которой подлежат сравнению, и указанная интерференция создает выходной сигнал с высоким уровнем, когда указанные первая и вторая совокупности пучков находятся в противофазе, и с более низким уровнем при иных разностях фаз в указанных первой и второй совокупностях пучков, в результате чего создается устройство сравнения фаз. 54. Устройство по п. 35, отличающееся тем, что содержит каскадную последовательность из множества указанных логических элементов И, в которой каждый указанный выходной сигнал каждого указанного логического элемента И подается в указанную вторую совокупность пучков следующего указанного логического элемента И в каскадной последовательности, за счет чего создается логический элемент И с множеством входных сигналов, в котором все указанные первые совокупности пучков указанного множества указанных логических элементов И и указанная вторая совокупность пучков первого указанного логического элемента И в указанной каскадной последовательности должны быть включены для того, чтобы активировать указанный выходной сигнал последнего указанного логического элемента И в указанной каскадной последовательности. 55. Устройство по п. 35, отличающееся тем, что содержит направляющее средство, служащее для направления указанного выходного сигнала указанного логического элемента И в логический элемент НЕ, за счет чего создается логический элемент И-НЕ. 56. Устройство по п. 35, отличающееся тем, что содержит первый логический элемент НЕ, выходящий пучок энергии которого направлен в указанную первую совокупность пучков указанного логического элемента И, и второй логический элемент НЕ, выходящий пучок энергии которого направлен в указанную вторую совокупность пучков указанного логического элемента И, за счет чего создается логический элемент ИЛИ-НЕ. 57. Устройство по п. 42, отличающееся тем, что содержит первую совокупность входящих пучков логического элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, модулированных двоичной информацией, направленной в по меньшей мере одно третье положение, вторую совокупность входящих пучков логического элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, модулированных двоичной информацией, направленной в указанное по меньшей мере одно третье положение с тем, чтобы создать деструктивную интерференцию в указанном по меньшей мере одном третьем положении, когда обе указанные первая и вторая совокупности входящих пучков логического элемента ИСКЛЮЧАЮЩЕЕ ИЛИ включены, первое направляющее средство, служащее для на 9 4353 1 правления энергии из указанного по меньшей мере одного третьего положения в указанные вторые совокупности пучков указанных первого и второго фазовых демодуляторов, при этом указанные первые совокупности пучков указанных первого и второго фазовых демодуляторов находятся в противофазе, указанный выход указанного первого фазового демодулятора включен, когда указанная первая совокупность входящих пучков логического элемента ИСКЛЮЧАЮЩЕЕ ИЛИ самоактивирована, а указанный выходной сигнал указанного второго фазового демодулятора включен, когда указанная вторая совокупность входящих пучков логического элемента ИСКЛЮЧАЮЩЕЕ ИЛИ самоактивирована, второе направляющее средство, служащее для направления энергии из указанного второго фазового демодулятора с целью обеспечения по меньшей мере одного выходного сигнала логического элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, и третье направляющее средство,служащее для направления энергии из указанного второго фазового демодулятора в указанный по меньшей мере один выходной сигнал логического элемента ИСКЛЮЧАЮЩЕЕ ИЛИ с обеспечением сдвига фазы на 180, в результате чего фазы энергии указанных первого и второго фазовых демодуляторов согласуются в указанном по меньшей мере одном выходном сигнале логического элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, за счет чего обеспечивается логический элемент ИСКЛЮЧАЮЩЕЕ ИЛИ, выходной сигнал которого имеет преимущественно постоянную фазу. 58. Устройство по п. 57, отличающееся тем, что содержит четвертое направляющее средство, служащее для направления части энергии из указанной совокупности входящих пучков логического элемента ИСКЛЮЧАЮЩЕЕ ИЛИ в первый входной сигнал логического элемента И, и пятое направляющее средство,служащее для направления части энергии из указанной второй совокупности входящих пучков логического элемента ИСКЛЮЧАЮЩЕЕ ИЛИ во второй входной сигнал указанного логического элемента И, за счет чего посредством обеспечения выходного сигнала указанного логического элемента ИСКЛЮЧАЮЩЕЕ ИЛИ в виде суммарного выходного сигнала и выходного сигнала указанного логического элемента И в виде выходного сигнала переноса создается двоичный полусумматор. 59. Устройство по п. 43, отличающееся тем, что содержит совокупность пучков очистки, направленную в указанное по меньшей мере одно третье положение, сфазированное с указанной совокупностью пучков управления порогом, и второе направляющее средство, служащее для направления сигнала обратной связи из части указанного амплитудно-модулированного выходного сигнала в указанное по меньшей мере одно третье положение, при этом указанный сигнал обратной связи в указанном по меньшей мере одном третьем положении несфазирован с указанной совокупностью пучков управления порогом и превышает ее, за счет чего посредством включения указанного амплитудно-модулированного выходного сигнала с помощью указанного импульса установки, поддержания указанного амплитудно-модулированного выхода включенным с помощью указанного сигнала обратной связи, затем выключения указанного амплитудно-модулированного выхода с помощью указанного импульса очистки и поддержания указанного амплитудно-модулированного выхода выключенным ввиду отсутствия указанного сигнала обратной связи обеспечивается бистабильная функция. 60. Устройство по п. 59, отличающееся тем, что содержит первый и второй логические элементы И, совокупность синхронизирующих пучков с пульсирующим пучком энергии с чередующимися первым и вторым импульсами, третье направляющее средство, служащее для направления первой части указанной совокупности синхронизирующего пучка в первый входной сигнал указанного первого логического элемента И,четвертое направляющее средство, служащее для направления выходного сигнала указанного первого логического элемента И с целью создания указанного импульса установки, пятое направляющее средство, служащее для направления второй части указанной совокупности синхронизирующих пучков в первый выходной сигнал указанного второго логического элемента И, шестое направляющее средство, служащее для направления выходного сигнала указанного второго логического элемента И с целью создания указанного импульса очистки, первую линию задержки, обеспечивающую время первой задержки, седьмое направляющее средство, служащее для направления части указанного выходного сигнала указанной совокупности задержанных бистабильных пучков по указанной первой линии задержки, за счет чего создается совокупность задержанных бистабильных пучков, восьмое направляющее средство, служащее для направления первой части указанной совокупности задержанных бистабильных пучков в указанный логический элемент НЕ,девятое направляющее средство, служащее для направления выходного сигнала указанного логического элемента НЕ во второй входной сигнал указанного первого логического элемента И, и десятое направляющее средство, служащее для направления второй части указанной совокупности задержанных бистабильных пучков во второй входной сигнал указанного второго логического элемента И, и за счет чего создается синхронизированное бистабильное устройство посредством установки указанной бистабильной функции с использованием указанных первых импульсов, проходящих через указанный первый логический элемент И. когда указанный второй входной сигнал указанного первого логического элемента И поддерживается активированным указанным логическим элементом НЕ в отсутствие указанной совокупности задержанных бистабильных пучков, а указанные первые импульсы не могут проходить через указанный второй логический элемент в силу отсутствия указанной совокупности задержанных бистабильных пучков, а затем последую 10 4353 1 щей очистки указанного бистабильного устройства путем использования указанных вторых импульсов, проходящих через указанный второй логический элемент И, когда указанный второй входной сигнал указанного второго логического элемента И поддерживается активированным указанной совокупностью задержанных бистабильных пучков, а указанные вторые импульсы не могут проходить через указанный первый логический элемент И в силу присутствия указанной совокупности задержанных бистабильных пучков, которая инвертирована указанным логическим элементом НЕ для поддержания указанного первого логического элемента И неактивированным. 61. Устройство по п. 60, отличающееся тем, что содержит совокупность двоичных входящих пучков с импульсами, длительность которых превышает время первой задержки, одиннадцатое направляющее средство, служащее для направления части указанной совокупности двоичных входящих пучков в по меньшей мере одно четвертое положение, вторую линию задержки, обеспечивающую время второй задержки, двенадцатое направляющее средство, служащее для направления другой части указанной совокупности двоичных входящих пучков по указанной второй линии задержки, а затем в виде совокупности задержанных пучков в указанное по меньшей мере одно четвертое положение с тем, чтобы создать в указанном по меньшей мере одном четвертом положении деструктивную интерференцию с указанной совокупностью двоичных входящих пучков и указанной совокупностью задержанных пучков, когда обе указанные совокупности пучков активированы, разделитель составляющих изображения, служащий для выделения энергии из указанного по меньшей мере одного четвертого положения с целью создания дифференцированных импульсов, и тринадцатое направляющее средство, служащее для направления указанных дифференцированных импульсов с целью создания указанной совокупности синхронизирующих пучков указанного синхронизированного бистабильного устройства, за счет чего получают счетчик двоичного разряда, позволяющий использовать двоичные импульсы входящего пучка, превосходящие по длительности указанное время первой задержки, для синхронизации указанного бистабильного синхронизированного устройства путем дифференцирования указанной совокупности двоичных входящих пучков с целью создания опережающего импульса постоянной длительности и запаздывающего импульса постоянной длительности, при этом указанный опережающий импульс несфазирован с указанным запаздывающим импульсом, в результате чего указанное бистабильное синхронизированное устройство способно реагировать на по меньшей мере один из указанных импульсов. 62. Устройство по п. 61, отличающееся тем, что содержит каскадную последовательность из множества указанных счетчиков двоичного разряда, при этом указанная совокупность двоичных входящих пучков первого из указанных счетчиков двоичного разряда в указанной каскадной последовательности содержит подлежащие считыванию импульсы, четырнадцатое направляющее средство, служащее для направления указанного выходного сигнала каждого указанного счетчика двоичного разряда в указанную совокупность двоичных входящих пучков следующего указанного счетчика двоичного разряда каскадной последовательности, за счет чего посредством соединения множества указанных счетчиков двоичного разряда в каскадную последовательность, создающую двоичные выходные сигналы, обозначающие подсчет импульсов, создается двоичный счетчик. 63. Устройство по п. 59, отличающееся тем, что содержит совокупность отпирающих пучков, поддерживающих указанный импульс установки включенным, когда должно происходить генерирование прямоугольных импульсов, при этом указанный импульс отключен, когда указанная совокупность отпирающих пучков отключена, линию задержки, имеющую определенный период задержки, третье направляющее средство, служащее для направления части указанного выходного сигнала по линии задержки с целью создания задержанного бистабильного сигнала, направляющее средство, служащее для направления указанного задержанного бистабильного сигнала в указанную совокупность пучков очистки с целью создания импульсов очистки, при этом длительность указанных импульсов очистки превышает суммарную длительность указанного импульса установки и указанного сигнала обратной связи, за счет чего посредством повторного включения и отключения указанного бистабильного устройства по меньшей мере однократно для каждого указанного периода задержки создается стробируемый генератор прямоугольных импульсов пучков энергии и прекращается генерирование импульсов посредством отключения указанного импульса установки. 64. Устройство по п. 59, отличающееся тем, что содержит первый и второй логические элементы И, совокупность пучков данных с по меньшей мере одним пучком энергии, модулированным двоичной информацией, совокупность отпирающих пучков с по меньшей мере одним пучком энергии, модулированным отпирающей хранение данных информацией, третье направляющее средство, служащее для направления первой части указанной совокупности пучков данных в первый выходной сигнал указанного первого логического элемента И, четвертое направляющее средство, служащее для направления второй части указанной совокупности пучков данных в логический элемент НЕ, пятое направляющее средство, служащее для направления выходного сигнала указанного логического элемента НЕ в первый входной сигнал указанного второго логического элемента И, шестое направляющее средство, служащее для направления первой части совокупности отпирающих пучков во второй входной сигнал указанного первого логического элемента И и второй части указанной совокупности отпирающих пучков - во второй входной сигнал указанного второго логического 11 4353 1 элемента И, седьмое направляющее средство, служащее для направления выходного сигнала указанного первого логического элемента И с целью создания указанного импульса установки, и восьмое направляющее средство, служащее для направления выходного сигнала указанного второго логического элемента И с целью создания указанного импульса очистки, за счет чего посредством установки или очистки указанного бистабильного устройства в зависимости от состояния указанной совокупности пучков данных в период, когда активирована указанная совокупность отпирающих пучков, создается бистабильное устройство задержки. 65. Устройство по п. 59, отличающееся тем, что содержит линию задержки, третье направляющее средство, служащее для направления части указанного выходного сигнала по линии задержки с целью обеспечения периода задержки и совокупности пучков задержки обратной связи, и четвертое направляющее средство,служащее для направления указанной совокупности пучков задержки обратной связи в указанную совокупность пучков очистки с целью создания указанного импульса очистки, за счет чего обеспечивается одновибратор, в котором в указанный выходной сигнал подается указанный импульс установки, на протяжении указанного периода задержки указанный выходной сигнал поддерживается включенным указанным сигналом обратной связи, а затем по истечении указанного периода задержки отключается указанной совокупностью пучков задержки обратной связи. 66. Устройство управления пучком энергии, содержащее первую совокупность пучков, направленных в по меньшей мере одно первое положение, и вторую совокупность пучков, модулированных управляющей информацией и направленных в указанное по меньшей мере одно первое положение, в результате чего создается интерференция между указанными первой и второй совокупностями пучков в указанном по меньшей мере одном первом положении, когда обе указанные совокупности пучков активированы, энергия из обеих указанных совокупностей пучков отклоняется в по меньшей мере одно второе положение пропорционально указанной второй совокупности пучков, при этом энергия из указанной первой совокупности пучков отсутствует в указанном по меньшей мере одном втором положении, когда указанная вторая совокупность пучков отключена или сфазирована с указанной первой совокупностью пучков, и присутствует в указанном по меньшей мере одном втором положении, когда указанная вторая совокупность пучков включена и несфазирована с указанной первой совокупностью пучков, и разделитель составляющей изображения, служащий для выделения энергии из указанного по меньшей мере одного второго положения с целью создания по меньшей мере одного выходного сигнала, за счет чего осуществляется управление указанным по меньшей мере одним выходным сигналом с помощью указанной второй совокупности пучков. Изобретение относится к управлению с помощью пучка энергии пучками энергии волнового типа, включая электромагнитные волны, акустические волны и движущиеся частицы, к оптическим процессорам, обработке и усилению оптического сигнала и основным функциям оптической логической схемы. В патенте США 5093802, Способ оптического вычисления с использованием областей составляющих интерференционных полос (Хайт, 1992) за счет использования конструктивной интерференции обеспечен способ усиления с целью перемещения энергии продолжающего оставаться активным энергонесущего пучка и отклонения ее на выход наряду с энергией модулированного входящего пучка. В результате этого количество энергии на модулированном участке выхода превышает количество энергии на модулированном входящем пучке. Недостаток известного из уровня техники способа заключен в том, что на выходе постоянно оказывается участок энергонесущего пучка. Это происходит, поскольку в данном способе использованы наиболее известные и хорошо изученные интерференционные эффекты, например интерференционные полосы Янга, в которых энергия накапливается в месте разделения с составляющей интерференционной полосой, как только любой из входящих пучков оказывается самоактивированным. См. патент США 5093802, позиция 2 на Фиг. 1 и 2 и столбец 6, строки 7-45, в особенности, строки 36-40. Существуют, однако, и другие интерференционные эффекты, которые могут применяться с целью устранения известных из техники проблем. Указанные особые интерференционные эффекты получают в тех случаях, когда геометрия установки такова, что энергия множества пучков вызывает деструктивную интерференцию в первом положении (-ях), в котором оказывается энергия входящих пучков, когда любой из входящих пучков самоактивируется. Поскольку, согласно закону сохранения энергии, под воздействием деструктивной интерференции энергия пуч 12 4353 1 ков не исчезает, когда несфазированный пучок активирован, то энергия должна появиться в каком-то другом месте. В зависимости от геометрии наложения пучков, энергия будет отражена или отклонена в положение,прилегающее к первому положению(-ям), или под каким-либо промежуточным углом. Важно то, что в результате этого энергия множества пучков действительно отклоняется в сторону от первого положения (-ий),в котором происходила деструктивная интерференция, во второе положение, где происходит конструктивная интерференция, за пределы области, в которой в отсутствии интерференции оказывается по меньшей мере один входящий пучок. В простейшем случае, когда имеются лишь два входящих пучка, можно наблюдать два типа особой интерференции. При интерференции первого типа ни один из входящих пучков не передает энергию во второе положение, если один из пучков самоактивирован. Когда оба входящих пучка активированы, под воздействием интерференции энергия обоих пучков оказывается во втором положении. В случае особой интерференции второго типа энергия первого входящего пучка не передается во второе положение, когда он самоактивирован. Когда второй входящий пучок становится активированным, в результате интерференции энергия обоих входящих пучков оказывается во втором положении. При этом, однако,энергия второго пучка все равно оказывается во втором положении, когда он самоактивирован. В некоторых вариантах осуществления и применения настоящего изобретения возможно использовать любой из типов особой интерференции. Тем не менее, известны случаи, когда необходим тот или иной тип интерференции, и невозможно использовать оба ее типа, например, в рассмотренном ниже логическом элементе И. При особой интерференции любого типа отдельные пучки создают изображения в положениях, где имеет место интерференция, даже если указанные изображения представляют собой лишь простые пятна. Затем происходит взаимная интерференция данных изображений. В случае комплексных изображений один или несколько входящих пучков способны создавать зону(-ы) составляющих изображения в соответствии с приведенными выше простыми примерами. Входы являются подмножествами множества входящих пучков, образующих изображения. Когда имеется лишь одно множество пучков и, как результат, его изображение, энергетическая структура определяет множество первых положений по присутствию энергии. Когда имеются по меньшей мере два подмножества, между двумя изображениями происходит интерференция, а энергия обоих изображений за счет деструктивной интерференции перемещается из первых точек. Затем под воздействием конструктивной интерференции указанная энергия оказывается во втором положении (-ях). Вторые положения находятся за пределами зоны расположения первых точек. Голограммы, в особенности, но не исключительно компьютерные голограммы, подобно другим изображениям создаются из отдельных элементов. От каждого элемента изображения поступает группа лучей, которые затем сочетаются, образуя голографическое изображение с реконструированным фронтом волны. В результате этого каждое пятно изображения образуется группой лучей голограммы. Лучи образуют множество пучков. Когда все множество пучков подвергается модуляции согласованно, создаваемое ею изображение и комплексная интерференция, происходящая между ним и другими изображениями, также подвергается модуляции. Интерференция между такими изображениями может также использоваться для получения особого эффекта интерференции, примененного в настоящем изобретении. Важное различие между указанными особыми эффектами интерференции и интерференционными полосами Янга, использованными в известном из техники способе, заключается в том, что энергия по меньшей мере одного из множества пучков, которая оказывается во втором положении (-ях), появляется во время интерференции и не появляется в указанном положении (-ях) при отсутствии интерференции. С другой стороны, входящие пучки, примененные в интерференционных полосах Янга, все же оказываются в указанном втором положении (-ях) при отсутствии интерференции, когда любой из названных пучков самоактивирован. Данные особые эффекты аналогичны друг другу по своей природе в том, что количество энергии, оказывающейся во втором положении (-ях), пропорционально количеству энергии двух входящих пучков или изображений. Энергия, оказывающаяся во втором положении (-ях), была отведена из первого положения (-ий). Если один из входящих пучков остается постоянным, а второй входящий пучок (-и) увеличивают, количество энергии, поступающей во второе положение (-и) от первого входящего пучка (-ов), достигает предела, при котором дополнительное увеличение энергии во втором входящем пучке (-ах) неспособно привести к увеличению количества энергии первого входящего пучка(-ов), оказывающейся во втором положении(-ях). Данный эффект может быть использован в цифровых энергосхемах за счет применения дискретных уровней модуляции входящих пучков с целью создания дискретных состояний интерференционных изображений, составные части которых обладают дискретным количеством энергии. В настоящем изобретении применены не использовавшиеся до сих пор эффекты с целью создания основных средства и способа управления пучком энергии, имеющего непосредственное применение в вычислительной оптике, при обработке фотонного сигнала, акустической визуализации и получении изображения движущихся частиц. 13 4353 1 Дополнительное различие между настоящим изобретением и практически всеми известными из уровня техники способами заключается в том, что скорость осуществления способа, согласно настоящему изобретению, не зависит от формы используемой энергии. Например, если применяется энергия в виде света, скорость осуществления способа, согласно настоящему изобретению, полностью соответствует скорости света,как это происходит в изобретении, раскрытом в патенте США 5093802. Включение каких-либо электронных,механических или акустико-механических составляющих лишь ограничивает скорость осуществления способа до уровня наименее быстрой составляющей. Патент США 5239173, выданный Яну, является отличным примером попытки совместить свет с более медленными составляющими при одновременном использовании интерференционных полос Янга. В столбце 2 на строках 17 и 18 Ян указывает, что на каждой диафрагме имеется механический и электро-оптический прерыватель, служащий для включения и выключения света, и повторяет эту формулировку в пункте 1 в столбце 5 на строке 23. Как указано в столбце 3 на строках 58 и 59 и в столбце 5 на строках 61 и 62, применяются также оптические датчики или детекторы. Они также ограничивают скорость работы до уровня медленных электронных датчиков. Причина в том, что просто скорость электронов мала. Скорость фотонов гораздо выше, и именно поэтому настоящее изобретение должно практически применяться без использования каких-либо составляющих,требующих изменения типа используемой энергии, несмотря на то, что один из вариантов осуществления настоящего изобретения допускает применение акустических волн с целью выявления или создания акустических изображений, а в другом варианте осуществления настоящего изобретения возможно применение света с целью обработки указанных изображений после того, как они были преобразованы в оптические сигналы. Ян также использует интерференционные полосы Янга. Это очевидно следует из описания первых трех чертежей (см. столбец 2, со строки 58 до столбца 3 на строке 58), где раскрыта дифракция на двойной щели,что является общеупотребительным в технике обозначением интерференционных полос Янга. Тот факт, что для его логического элемента И требуется два работающих во взаимодействии детектора (см. столбец 3,строки 54-57), показывает, что это именно так. С целью выявления состояния, в котором оба входящих пучка активированы, должна быть определена нулевая, а также конструктивная интерференция в двух различных положениях, таким образом его логический элемент И в действительности является результатом конъюнкции двух выходных сигналов датчиков, а не прямым результатом применения только одной интерференции. В свете указанных проблем, присущих известным из уровня техники способам, вся концепция способа,согласно настоящему изобретению, построена на взаимодействии составляющих, не требующем преобразования из одной формы энергии в другую, а также на использовании особой интерференции, способной создавать такие эффекты, которые не создают интерференционные полосы Янга. Изобретение обеспечивает основные средство и способ управления множеством пучков энергии с помощью другого множества пучков за счет использования вышеописанных особых эффектов интерференции. С целью получения составляющих энергии в соответствии с интерференционными состояниями в положениях взаимодействия интерференционных изображений расположены выходы. Поскольку использование особой интерференции является совершенно новым в данной области, необходимо раскрыть большое число составляющих и взаимосвязей между составляющими, примененных поновому, а также применить новые способы организации и взаимосвязи с целью решения известных задач. В результате этого указанное основное средство и способ обеспечивают решение ряда разнообразных задач по управлению энергией и обработке сигнала, включая активную фильтрацию, стробируемое ограничительное усиление, хранение многобитной двоичной информации, колебание пучка энергии, логические схемы ЭВМ,обработку сигнала, а также множество других задач и функций, что станет более очевидным после прочтения всего описания. 1. Определение некоторых терминов. С целью сделать раскрытие более ясным ниже даются определения ряду терминов. Энергия. Особые эффекты интерференции, использованные в настоящем изобретении, могут быть получены с помощью энергии любого типа, обладающей волновой природой, включая звук, движущиеся частицы, электроны, свет, рентгеновские лучи, микроволны или другую электромагнитную энергию, но не ограничиваясь перечисленным. Несмотря на то, что настоящее изобретение может быть практически осуществлено с использованием любой энергии волнового типа, в целях обеспечения ясности и последовательности описания использованы термины, относящиеся к оптике. Установка, примененная для осуществления изобретения,включает любой энергонаправляющий или оптический элемент (-ы), в том числе голограммы, совместимые с применяемым типом энергии. Пучки и совокупности пучков. 4353 1 Поскольку в настоящем изобретении могут быть использованы как изображения, так и отдельные пучки,термин совокупность пучков включает в себя пучки, которые были проецированы с целью получения комплексных изображений. Фактически, простое пятно, созданное одним пучком, является всего лишь одним из подмножества возможных изображений, которые могут быть созданы одним пучком (или совокупностью пучков) в зависимости от примененной оптики. В результате считается, что пучок или совокупность пучков, которая активирована или неактивирована или подвергается модуляции с помощью аналоговой информации, включает получение как простых пятен, так и комплексных изображений, в которых все изображение или пятно согласованно подвергается модуляции с помощью той же информации. Таким образом,изображения аналогичны пучкам и совокупностям пучков, имеющим многочисленные аналогичные положения воздействия. Первая совокупность пучков в целом относится к пучку энергии или постоянному пучку,который обычно действует постоянно, тогда как второй пучок в целом относится к управляющему и/или модулирующему пучку. Определения других пучков и/или совокупностей пучков даны ниже в настоящем описании, пунктах и/или реферате. Интерференция. В настоящем изобретении использована множественная интерференция пучков энергии волнового типа. В результате термины интерференция и особая интерференция, если только не оговорено что-либо иное,относятся к множественной интерференции пучков, а не к проекции того типа изображений, которые определены выше как совокупность пучков. Комплексным примером этого могут служить голографические изображения, реально проецированные за счет интерференции в виде отдельных изображений, однако эти изображения, в свою очередь, интерферируют друг с другом, когда присутствуют множественные изображения. В данном случае будет иметь место интерференция по типу между двумя или более голографическими изображениями. Термины отклонение, отклонять и отклоненный применены для описания явления, происходящего в случае деструктивной интерференции. Обычно энергия самоактивированной совокупности пучков влияет на общее количество энергии в первом положении(-ях), но не влияет на количество энергии, оказывающейся в это же время во втором положении (-ях). Когда происходит наложение несфазированного пучка на первую совокупность пучков, происходит деструктивная интерференция, под воздействием которой энергия обоих пучков оказывается во втором положении (-ях). В результате этого в процессе интерференции происходит то, что называют отклонением энергии из первого положения (-ий) во второе положение (-ия). Некоторые ученые имеют другую точку зрению на то, как действует интерференция. Тем не менее, концепция отклонения хорошо подходит для объяснения этапов и составляющих настоящего изобретения, даже если физически имеют место и более сложные процессы. Важно то, что энергия определенного пучка оказывается в каком-либо положении только тогда, когда происходит интерференция, и не оказывается в нем, если отсутствует второй интерферирующий пучок. Входные и выходные уровни относятся к энергетическим уровням, а не к самим амплитудам, даже несмотря на то, что из контекста может очевидно следовать, что амплитудный режим играет важную роль. В любом случае это все же дает основание для понимания интерференционных эффектов. Тем не менее, пучки,даже небольшие, все же имеют определенную площадь поперечного сечения, в результате чего уровни энергии сказываются на изображении. Амплитуда и интенсивность может изменяться в зависимости от примененной установки. С целью увеличения амплитуды и интенсивности заданное количество энергии может быть сфокусировано на небольшой площади или распределено на большей площади, что приводит к уменьшению амплитуды и интенсивности, общее количество энергии при этом остается неизменным. Тем не менее, в результате добавления энергии несущему информацию участку пучка происходит усиление, а снижение указанной энергии приводит к ослаблению. При необходимости реальная амплитуда и площадь охваченной поверхности могут быть отрегулированы с помощью выбора соответствующей оптики. Фаза, инвертированная и неинвертированная. При осуществлении настоящего изобретения пучки энергии и совокупности пучков действуют в качестве несущих волн. В результате может возникнуть некоторое недопонимание в связи с использованием термина фаза, поскольку он может относиться к фазе самой несущей волны или любой огибающей модулированной волны, наложенной на несущую волну. В настоящем раскрытии изобретения термин фаза всегда относится к фазе несущей волны, дающей возможность определить, будет ли происходить конструктивная или деструктивная интерференция в положении, когда она наложена на другую несущую волну. Термины инвертированная и неинвертированная относятся к огибающей модулированной формы волны, а не к фазе несущей волны. Когда говорят, что амплитудно-модулированная несущая волна инвертирована, это означает,что она неактивирована в тот период, когда неинвертированная несущая волна активирована, что и происходит с ее аналоговым эквивалентом.- конструктивная интерференция.- деструктивная интереференция. 4353 1 Устройство управления является основным элементом настоящего изобретения, что будет пояснено далее в разделах 2 и 3. 2. Основные средство и способ с использованием особой интерференции первого типа. Настоящее изобретение обеспечивает основные средство и способ управления множеством совокупностей пучков энергии с помощью по меньшей мере одной совокупности из множества совокупностей пучков энергии с использованием не применявшейся для этого ранее особой интерференции, включающие стадии. создание множества совокупностей входящих пучков, включающего первую совокупность пучков, состоящую из по меньшей мере одного первого входящего пучка энергии, и вторую совокупность пучков, состоящую из по меньшей мере одного второго входящего пучка энергии, модулированного управляющей информацией, в котором первая и вторая совокупности пучков направлены на по меньшей мере одно первое положение. создание интерференции с помощью указанного множества совокупностей пучков энергии в по меньшей мере одном первом положении, отклонения энергии, приходящейся на вторую совокупность пучков энергии, из множества совокупностей входящих пучков в по меньшей мере одно второе положение, за счет чего энергия множества совокупностей входящих пучков отсутствует в указанном по меньшей мере одном втором положении, когда одна или обе из первой и второй совокупностей пучков неактивированы и когда первая совокупность пучков сфазирована с указанной второй совокупностью пучков (это является особой интерференцией первого типа, когда ни один из входящих пучков в отсутствии других не передает энергии во второе положение(-я и с. выделение энергии из по меньшей мере одного первого положения с целью создания по меньшей мере одного выхода, за счет чего получают устройство управления пучком энергии первого типа. В каждом случае с целью создания изображений в положении(-ях), в которых различные составляющие изображения разделены, все лучи в совокупности пучков действуют согласованно друг с другом, направляя энергию на выходы. Когда по меньшей мере две совокупности пучков активированы (и несфазированы друг с другом), изображения интерферируют, создавая композитное изображение с распределением энергии, отличающимся от изображений, полученных и созданных отдельными совокупностями пучков. Затем может произойти разделение, поскольку пространственные положения распределенной энергии либо соответствуют выходным положениям (создавая включенное или активированное состояние с уровнем, пропорциональным относительным уровням и фазам совокупностей входящих пучков), либо не соответствуют им, создавая отключенное или неактивированное или сниженное выходное состояние. В любом случае разделение может быть осуществлено путем управления стратегическим положением любого элемента (оптического или иного, в зависимости от использованной формы энергии), что позволяет энергии из одного положения попасть на выход, блокируя при этом попадание на выход энергии из другого положения. Указанный разделитель может представлять собой как простое устройство в виде маски с отверстием в ней (см. иллюстрацию), так и сложную голограмму, направляющую энергию из одной совокупности положений иным способом, чем это происходит, когда энергия поступает из какой-либо другой совокупности положений, либо такое устройство, как стратегически размещенный конец световода. Важно то, что с помощью установки энергия разделяется таким образом, что она появляется или не появляется на определенном выходе в соответствии с тем, как это раскрыто в настоящем изобретении. В настоящем изобретении в качестве входящих могут быть также использованы более двух совокупностей пучков. Комплексное групповое сочетание определяет выход. Для получения выхода любые два входящих пучка должны быть активированы и несфазированы друг с другом. Сфазированные пучки создают в первом положении (-ях) конструктивную, а не деструктивную интерференцию. Сочетания двух пучков с различными фазами также способны создать комбинированный сигнал, полностью несфазированный с третьей совокупностей пучков и так далее. В результате на основе настоящего изобретения могут быть получены многочисленные средства, способы и устройства. Вышеописанный перечень этапов описывает применение особой интерференции первого типа, когда только при одной активированной совокупности пучков ни один из входящих пучков не передает энергии на выход. В приведенном ниже втором перечне этапов использована особая интерференция второго типа, когда по меньшей мере одна самоактивированная совокупность пучков не передает энергии на выход. 3. Основные средство и способ с использованием особой интерференции второго типа. Средство и способ управления одной совокупностью пучков энергии с помощью другой совокупности пучков энергии, включающий стадии а. создание первой совокупности пучков с по меньшей мере одним первым входящим пучком энергии,направленным в сторону по меньшей мере одного первого положения. Является ли совокупность пучков лишь одним небольшим пучком или целой группой лучей, образующих изображение, они направлены туда,где в определенные промежутки времени будет происходить интерференция. По меньшей мере одно первое положение может представлять собой просто точку или изображение, состоящее из многочисленных положений, действующих в унисон. Данная совокупность пучков является той совокупностью, которая в отсутствии интерференции не проявляется во втором положении 16. создание второй совокупности пучков с по меньшей мере одним вторым входящим пучком энергии,модулированным с помощью управляющей информации. Данная совокупность пучков передает часть своей энергии во второе положение при неактивированной первой совокупности пучков, и именно в этом заключается главное различие между особой интерференцией второго типа и раскрытой выше особой интерференцией первого типа с. получение эффекта интерференции между первой и второй совокупностями пучков в указанном по меньшей мере одном первом положении при активированных обеих совокупностях пучков, отклонения энергии из обеих совокупностей пучков в по меньшей мере одно второе положение пропорционально второй совокупности пучков, за счет чего энергия первой совокупности пучков отсутствует в по меньшей мере одном указанном втором положении, вторая совокупность неактивирована или сфазирована с первой совокупностью пучков и присутствует в по меньшей мере одном указанном втором положении, когда вторая совокупность пучков активирована или несфазирована с первой совокупностью пучков (управляющая интерференцией совокупность пучков может быть амплитудно- или фазово-модулированной. В тот момент,когда обе совокупности пучков имеют одинаковый уровень, максимальное количество энергии оказывается во втором положении (-ях), поскольку в первом положении (-ях) происходит полная деструктивная интерференция. На входящих уровнях и промежуточных фазах уровень на втором положении (-ях) пропорционален совокупностям входящих пучков в зависимости от примененной ширины полосы частот, что объяснено ниже) и. выделение энергии из по меньшей мере одного второго положения с целью обеспечения по меньшей мере одного выхода, за счет чего создается управляющее устройство пучком энергии второго типа. 4. Обзор более сложных вариантов осуществления. Для обозначения этого основного приспособления, использующего особую интерференцию любого типа,применен термин управляющее устройство. Его можно даже назвать управляющим устройством первого или второго типов. Его общепринятое название - фотонный транзистор, однако здесь применен термин управляющее устройство, поскольку в изобретении может быть использована не только энергия фотона. Данное основное изобретение может быть воспроизведено и взаимосочетаться само с собой и с другими устройствами, обеспечивая большое разнообразие полезных функций. Для осуществления указанного взаимосочетания необходима точность расположения фаз, синхронизации и взаимосвязи с различными компонентами. С целью обеспечить понимание данных требований здесь раскрыто ограниченное число способов взаимосочетания, использующих особые принципы, неизвестные из предшествующего уровня техники. Будучи раскрыты, данные компоненты и способы взаимосочетания могут быть усовершенствованы с целью обеспечения еще большего разнообразия функций. В порядке очередности следует объяснить некоторые основополагающие процессы, раскрывающие действие основного изобретения и различия, имеющие место в зависимости от того, особая интерференция какого типа используется. Дается определение таких терминов, как логический элемент И, усилитель, стробируемый усилитель, ограничитель, фазовый детектор, активный фильтр, каскадирование и применение обратной связи. Значение каждого из этих терминов вытекает из определения типа входящих пучков, создающих различные виды выходов. Далее будут дополнительно объяснены некоторые более сложные компоненты, в которых для решения более сложных задач применен ряд таких принципов, как временное уплотнение и разделение и частотное разделение наряду с такими логическими устройствами, как бистабильная ячейка и многобитная ячейка,способная хранить частотно уплотненные биты. Принцип суммирования входящих пучков и то, как это влияет на усилитель с обратной связью и без нее,позволяет использовать настоящее изобретение в качестве порогового детектора. Возможность выбора входных уровней в определенных границах обеспечивает осуществление разнообразных полезных функций,включая логические схемы ЭВМ, например бистабильный -триггер, логический элемент И со множеством входных сигналов и логический элемент ИЛИ со множеством входных сигналов. Для синхронизации -триггера требуется особая методика синхронизации и фазовое соотношение. Способ дифференциирования пучка энергии является новым. Он необходим для выполнения требований синхронизации тактируемого триггера с тем, чтобы он мог быть использован в качестве двоичного счетчика. Применение эффектов особой интерференции открывает путь в совершенно новую область изобретений. Некоторые из принципов, раскрытых здесь, не имеют аналогов ни в электронике, ни в любой другой области техники. Другие принципы имеют такие аналоги, но способ их применения является уникальным. Следовательно, указанные многочисленные положения не были включены в заявку лишь в силу нежелания делать ее слишком большой. Должно быть раскрыто каждое из названных условий использования настоящего изобретения. И каждое из них было выбрано с тем расчетом, чтобы раскрыть конкретный аспект использования основного изобретения. 5. Логический элемент И. 17 4353 1 Основное различие между двумя типами особой интерференции и интерференционными полосами Янга легко проиллюстрировать с помощью логического элемента И. В случае использования особой интерференции первого типа можно получить логический элемент с двумя входами, поскольку когда один из двух входов самоактивирован, выход остается неактивированным. (Примечание термин неактивирован может означать любое состояние в интервале между полностью неактивированным и малоактивированным состоянием по сравнению с активированным или высокоактивированным состоянием, поскольку в некоторых вариантах осуществления настоящего изобретения может происходить утечка энергии. Поэтому, даже если такие варианты осуществления являются несовершенными, они все же могут быть полезными). Только в случае, когда оба входа активированы, энергия обоих пучков действительно появляется во втором положении (-ях), из которого обеспечивается выходной сигнал логического элемента И. Таким образом, при осуществлении настоящего изобретения с использованием особой интерференции первого типа единственным необходимым дополнительным этапом для получения логического элемента И является модуляция входящих пучков с помощью двоичной информации, после чего изобретение будет осуществлять функции логического элемента И. Интерференция второго типа не может создать логическую схему И, поскольку энергия одного из пучков все же оказывается на выходе при отсутствии интерференции двух пучков, что, конечно, противоречит определению логического элемента И. Интерференция Янга в том виде, как она применялась в предшествующем уровне техники, также не способна обеспечить функции логического элемента И. Интерференция Янга обеспечивает энергию на выходе,когда один или оба входящих пучка активированы. В технике это явление описано как логический элемент ИЛИ. Существуют и другие способы получения логического элемента И один из наиболее интересных из них предполагает использование порогового детектора. Он будет описан позже, поскольку перед этим необходимо раскрыть ряд основополагающих принципов. В следующих ниже разделах объяснено, каким образом настоящее изобретение реагирует на изменения входных уровней. 6. Основной усилитель и стробируемый усилитель. Усиление может быть произведено с использованием любого основного варианта осуществления, описанного ранее в разделах 2 и 3. Даже несмотря на то, что первая совокупность пучков (пучок энергии) остается активированной, имея преимущественно постоянный уровень энергии, при отсутствии второй совокупности пучков (управляющего пучка) выход будет неактивирован. Может быть использована особая интерференция любого типа, поскольку по меньшей мере один из входящих пучков действует указанным способом. Когда вторая совокупность пучков модулирована с помощью аналоговой или двоичной информации, выход будет представлять собой усиленный вариант входа, поскольку энергия обеих совокупностей входящих пучков отклоняется на выход пропорционально уровню второй совокупности пучков и ее фазовому соотношению с первой совокупностью пучков. Если максимальный уровень второй совокупности пучков равен максимальному уровню первой совокупности пучков, и он ровно на 180 градусов несфазирован с первой совокупностью пучков, то при условии, что оптика не загрязнена, в первом положении (-ях) будет происходить деструктивная интерференция. В данном случае вся энергия будет отклонена в области конструктивной интерференции во втором положении (-ях),расположенных за пределами области, в которой при отсутствии интерференции оказывается первая совокупность пучков. В результате этого уровень энергии суммированного выхода может до двух раз превышать величину второй совокупности пучков при равных уровнях обеих совокупностей пучков. Если вторая совокупность пучков меньше первой совокупности пучков, на выходе будет находиться энергия обоих пучков пропорционально уровню второй совокупности пучков (и фазовому соотношению с ней). Примененная методика создания усилителя включает а. использование особой интерференции любого типа согласно основному изобретению и. поддержание первой совокупности пучков на преимущественно постоянном уровне выше нулевой отметки, благодаря чему создается усилитель за счет обеспечения амплитудно-модулированного неинвертированного выхода с большим количеством энергии, чем у второй совокупности пучков. Если применена особая интерференция первого типа, усилитель может отпираться и запираться посредством включения и выключения первой совокупности пучков, в результате чего, создавая амплитудно- модулированный выход с большим количеством энергии, чем у указанной второй совокупности пучков, можно получить стробируемый усилитель и отпирать и запирать амплитудно-модулированный выход посредством включения и выключения первой совокупности пучков. Причина, по которой интерференция второго типа создает усилитель, но его запирать посредством отключения первой совокупности пучков, заключена в том, что при отсутствии первой совокупности пучков остается остаточный выход второй совокупности пучков. 7. Инвертор. 18 4353 1 Энергия, отклоненная интерференцией на выход, создает неинвертированный выход. Так, при включенном управляющем пучке создается неинвертированный выход. Указанная отклоненная энергия удаляется из пучка энергии и управляющего пучка, в результате чего их влияние на первое положение (-я) уменьшается. Поступление остающейся энергии из первого положения (-й) на отдельный выход создает инвертированную огибающую сигнала. Данный инвертированный выход обеспечивает дифференциал с неинвертированным выходом. Если модулированный вход модулируют с помощью двоичной информации и используют инвертированный выход, то полученный логический элемент является логическим элементом НЕ, в котором используется особая интерференция любого типа. Когда оба входящих пучка модулированы с помощью двоичной информации и использована особая интерференция первого типа, в результате получают логический элемент ИСКЛЮЧАЮЩЕЕ ИЛИ. Функции указанных элементов аналогичны известным из уровня техники элементам, однако в настоящем изобретении они являются результатом использования особой интерференции, а не интерференционных полос Янга. 8. Ограничитель. Настоящее изобретение может действовать в качестве усилителя-ограничителя с использованием особой интерференции любого типа. При поддержании первой совокупности пучков на преимущественно постоянном уровне создается уровень насыщения (в зависимости от примененной конкретной оптики). Когда уровень второй совокупности пучков оказывается ниже указанного уровня насыщения, выход, как это было описано ранее, увеличивается, в результате чего создается выходное усиление. Тем не менее, по мере увеличения уровня второй совокупности пучков все большая часть первой совокупности пучков отклоняется на выход. Вслед за этим достигается уровень насыщения, при котором дальнейшее увеличение входного уровня второй совокупности пучков больше не приводит к отклонению энергии из первой совокупности пучков на выход, поскольку на первой совокупности пучков больше нет энергии, которая может быть отклонена. После того, как вся энергия из первой совокупности пучков была отклонена на выход, достигнут максимальный уровень усиления. В зависимости от примененных оптических устройств дальнейшее увеличение уровня второй совокупности пучков может привести или не привести к повышению выходного уровня. Тем не менее, усиление ослабляется, поскольку первая совокупность пучков просто больше не содержит энергии,которую она может передать. Примененная методика создания ограничителя включает осуществление модуляции второй совокупности пучков до достаточно высокого уровня с тем, чтобы вся энергия, доступная из первой совокупности пучков, была отклонена в амплитудно-модулированный выходной сигнал, благодаря чему за счет создания усиления на выходе, когда уровень второй совокупности пучков находится ниже уровня насыщения, и ограничение усиления амплитудно-модулированного выходного сигнала, когда уровень второй совокупности пучков превышает уровень насыщения, создается ограничитель. Дополнительная информация об ограничителях, в которых использована особая интерференция двух различных типов, содержится в следующем далее разделе 38 Теоретические основы функционирования. 9. Временной уплотнитель. В число многих способов и устройств, которые могут быть получены с использованием стробируемых усилителей, входит и временной уплотнитель. Примененная методика создания временного уплотнителя включает. создание множества стробируемых усилителей. направление выходов стробируемых усилителей в по меньшей мере одно третье положение. направление энергии из указанного третьего положения с целью создания по меньшей мере одного общего выхода. осуществление модуляции каждой из вторых совокупностей пучков стробируемых усилителей с помощью информации, подлежащей временному уплотнению е. осуществление последовательного включения усилителей посредством генерирования последовательных импульсов совокупностей пучков энергии отдельных усилителей во время каждого последующего временного разделения, в результате чего посредством последовательного пропускания цифровой информации из каждой из вторых совокупностей пучков множества стробируемых усилителей в общий выход создается временной уплотнитель. Существует несколько способов обеспечения последовательно пульсирующих совокупностей пучков. Один из простых способов заключается в генерировании исходного импульса, направлении части импульса пучка по нескольким линиям задержки, каждая из которых имеет разную протяженность, затем направления каждой линии задержки в отдельный стробируемый усилитель. 10. Временной разуплотнитель. Временной разуплотнитель очень похож на временной уплотнитель за исключением того, что его входы являются общими, а выходы раздельными. Примененная методика создания временного разуплотнителя включает а. создание множества стробируемых усилителей 19. создание уплотненного входящего пучка, модулированного с помощью уплотненной по времени информации с. направление участка указанного уплотненного входящего пучка во вторую совокупность пучков каждого стробируемого усилителя и. осуществление последовательного включения каждого усилителя посредством посылки последовательных импульсов в первую совокупность пучков энергии каждого последующего усилителя во время каждого последующего последовательного временного разделения, в результате чего посредством последовательного пропускания уплотненной по времени цифровой информации во время каждого временного разделения в отдельный выход каждого из множества стробируемых усилителей создается временной разуплотнитель. Временное уплотнение является важным способом направления разнообразных источников информации в общую систему передачи информации. Одним из примеров служит уплотнение телефонных вызовов в волоконно-оптическом кабеле. Настоящее изобретение превосходит существующие технологии, обеспечивая высокую скорость и ширину полосы частот. Применение настоящего изобретения для непосредственного коммутирования волоконно-оптических сигналов повысит пропускную способность волоконных линий связи. До тех пор, пока медленно действующие электронные интерфейсы не будут заменены на обладающие более высоким быстродействием фотонные устройства, согласно настоящему изобретению, временное уплотнение с использованием настоящего изобретения позволит уплотнять большое число более медленно действующих электронных систем в широкополосные оптические линии связи посредством модуляции каждой отдельной входной линии уплотнителя с помощью отдельного электро-оптического модулятора и каждого отдельного выхода разуплотнителя с помощью фотонного бистабильного устройства и электрооптического датчика. По существу, уплотнитель и разуплотнитель представляют собой параллельно-последовательный и последовательно-параллельный преобразователи. В следующих далее разделах объясняется, как в настоящем изобретении обеспечено реагирование на изменения фазы и частоты. 11. Фазовый демодулятор. Если входящий управляющий пучок вышеописанного усилителя является фазово-модулированным, то в результате этого выход будет являться амплитудно-модулированным, обеспечивая фазовый демодулятор, в котором амплитудно-модулированный вход находится на высоком уровне при противофазном расположении первой и второй совокупностей пучков, на низком уровне при сфазированном положении первой и второй совокупностей пучков и пропорционален фазе второй совокупности пучков в промежутке между указанными крайними положениями фаз. (См. далее раздел Теоретические основы функционирования и рассуждения о ширине полосы частот). В зависимости от примененной оптики выходной сигнал обеспечивает чистый, амплитудномодулированный сигнал, свободный от каких-либо фазово-модулированных составляющих, поскольку во втором положении (-ях) происходит конструктивная интерференция, сфазированная с первой совокупностью пучков. Тем не менее, если второе положение (я) не находится непосредственно в месте, где происходит конструктивная интерференция, амплитудно-модулированный выход будет содержать определенную фазово-модулированную составляющую. 12. Активный фильтр. Настоящее изобретение может быть применено в качестве высокочувствительного и точного активного фазового и частотного фильтра, в котором использована особая интерференция первого типа. Если энергия одного из входящих пучков отличается по частоте и противоположна по фазе энергии другого входящего пучка, не может быть получен неинвертированный выход. В результате этого настоящее изобретение может быть использовано с целью разуплотнения частотно-уплотненных сигналов, цветоразделения и демодуляции частотно-модулированных и фазомодулированных сигналов. Если на обе совокупности пучков подается более одного цвета (длины волны), на каждой длине волны независимо и одновременно будет единое устройство. За счет этого настоящее изобретение может быть применено для коммутации, разделения и обеспечения широкополосных сигналов. При наличии у первой совокупности пучков стробируемого усилителя энергии различной длины волн с преимущественно постоянным (превышающим нулевое значение) уровнем (-ями) и энергии различной длины волн у второй совокупности пучков на выходе окажется усиленный сигнал, согласованный с каждой длиной волны, одновременно проходящей через оба входящих пучка. Путем включения и выключения в пучке энергии волн отдельной длины возможно осуществлять селекцию процесса фильтрации с целью селекции и разуплотнения согласующихся сигналов. Для разуплотнения частотно-уплотненных сигналов всех видов, включая сигналы, применяемые при передаче по волоконно-оптической линии связи, СВЧ и даже радиопередаче может быть применено множество таких активных фильтров - параллельно либо в виде древовидной структуры. 20 4353 1 В активном фильтре использовано настоящее основное изобретение, в средство и способ осуществления которого дополнительно включены следующие стадии а. обеспечение у первой совокупности пучков постоянного уровня энергии (превышающего нулевое значение) по меньшей мере одной длины волны, часто нескольких длин волны. выключение и включение волн различной длины первой совокупности пучка с целью выключения и включения селективной фильтрации указанных волн отдельной длины с. обеспечение второй совокупности пучков с подлежащей фильтрации энергией различной длины волн и. создание особой интерференции с помощью подмножества волн различной длины, согласующихся с длинами волн первой совокупности пучков и подавляющих все волны другой длины. 13. Удаление сигналов с использованием активного фильтра. Следует отметить, что для фильтрации может быть применена особая интерференция любого типа, однако соотношение между входными и выходными сигналами при интерференции второго типа немного отличается от соотношения при интерференции первого типа. При интерференции второго типа отфильтрованный, неинвертированный выходной сигнал будет содержать энергию второй совокупности пучков, если только вторая совокупность пучков не равна и сфазирована с длиной волны первой совокупности пучков, в таком случае в первом положении (-ях) на волнах указанной длины будет происходить конструктивная интерференция, в результате чего энергия из второго положения (й) и неинвертированного выхода будет удалена. Добавление инвертированного выхода, например, с помощью описанного ранее инвертора создает выход, отличающийся от неинвертированного выхода на каждой длине волны, присутствующей в пучке энергии, однако не отличающийся от волн другой длины. Методика получения дифференциального активного фильтра с применением интерференции любого типа начинается с усилителя с неинвертированным выходом и далее включает следующие стадии а. обеспечение у первой совокупности пучков постоянного уровня энергии (превышающего нулевое значение) по меньшей мере одной длины волны. обеспечение второй совокупности пучков с подлежащей фильтрации энергией различной длины волн с. создание интерференции с помощью подмножества указанных волн различной длины, согласующихся с волной по меньшей мере одной длины первой совокупности пучков, с целью отклонения энергии волн согласующихся длин из первого положения(-й) во второе положение(-я), за счет чего создается инвертированный активный фильтр посредством обеспечения инвертированного выхода, в котором отсутствуют волны,одновременно присутствующие в обеих совокупностях входящих пучков. Аналогично ранее описанному случаю с инвертором указанный инвертированный выход только в данном случае отличается от неинвертированного выхода наличием волн разнообразной длины, что необходимо для фильтрации, удаления и отделения волн различной длины друг от друга при сохранении любой информации в фильтруемых волнах. 14. Частотный разуплотнитель. Частотное уплотнение легко осуществляется путем объединения модулированных по отдельности сигналов различной частоты в общую траекторию пучка. Разуплотнение является более сложным процессом. Методика осуществления частотного разуплотнения включает а. создание множества активных фильтров. создание совокупности частотно-уплотненных пучков с множеством модулированных по длине волн с. направление части совокупности частотно-уплотненных пучков во вторую (управляющую) совокупность пучков каждого фильтра и. создание первой совокупности пучков каждого фильтра с помощью энергии отличающейся частоты,согласующейся с каждой из множества модулированных по длине волн, в результате чего посредством создания отдельного модулированного выходного сигнала из каждого фильтра, согласующегося с каждой отдельной частотой, обеспечивается частотный разуплотнитель. Особая интерференция второго типа не применяется, поскольку частоты, не имеющие согласующегося пучка энергии, будут попадать на выход. Если во второй совокупности пучков активных фильтров использован тот же вход и первые положения,указанная выше стадия с. осуществляется одновременно с тем, как энергия направляется в указанное первое положение. Конструктивная интерференция на каждой частоте будет происходить в различном положении,где имеются отдельные выходы. 15. Сравнение фаз. В случае применения особой интерференции первого типа с двумя входными пучками одинакового уровня, выходной уровень будет пропорционален разности фаз между указанными двумя пучками, если применены положения с различными длинами волн, в результате чего получают усредненное, широкополосное устройство. В случае применения узкополосного устройства с небольшим числом или даже одной совокупностью положений, фаза должна быть более точной, а выход не будет пропорционален по всему диапазону 4353 1 фаз от 0 до 180. Благодаря прецизионной технологии возможно сузить диапазон фаз с тем, чтобы он занимал меньшую полосу. (См. ниже раздел Теоретические основы функционирования). В любом случае способ создания устройства сравнения фаз включает а. обеспечение первой и второй совокупности пучков энергией, фазы которой подлежат сравнению, и. использование особой интерференции с целью создания выхода с высоким уровнем, когда первая и вторая совокупности пучков находятся в противофазе, и с более низким уровнем, при иных значениях разности фаз, в результате чего создается устройство сравнения фаз. Если обе входные фазы являются переменными относительно тех, которые применены в других составляющих, для синхронизации суммированной фазы, полученной на отдельном этапе, с фазами, полученными на других этапах, понадобятся дополнительные стадии. 16. Одноступенчатые и двухступенчатые бистабильные ячейки. В настоящем изобретении ряд важных применений нашел принцип обратной связи. С целью создания триггера часть неинвертированного выхода непосредственно или через промежуточную операцию перенаправляется и подается по цепи обратной связи во вторую совокупность пучков. Изначально выход отключен,равно как и сигнал, поступающий по цепи обратной связи. Когда совокупность импульсов также поступает во вторую совокупность пучков, она усиливается на выходе. Часть указанного выхода подается по цепи обратной связи во вторую совокупность пучков, снова усиливается, в результате чего сигнал, поступающий по цепи обратной связи, становится сильнее и т.д. Это называется положительной обратной связью. Процентная доля выхода, поступающая по цепи обратной связи, и особенности оптики определяют течение процесса. Если сигнал обратной связи является сильным, усилитель быстро достигнет уровня насыщения, если сигнал слабый, усилитель восстановит положительную обратную связь, обеспечивая больший выход, но не достигнет насыщения. Отключение импульсов первой совокупности пучков или сигнала обратной связи приведет к очистке бистабильной ячейки. Может быть использована особая интерференция любого типа, поскольку энергия, необходимая для поддержания режима установок, поступает от первой совокупности пучков. Поскольку во время очистки управляющий пучок отключен, отключение энергии приводит к запиранию выхода, а также к отключению пучка обратной связи. Помимо выполнения обычных функций хранения двоичной информации данный тип триггера может обладать высокой чувствительностью при наличии сильного сигнала обратной связи. Указанная чувствительность позволяет настроить триггер даже с помощью одного соответствующим образом сфазированного фотона второй совокупности пучков с длиной волны, согласующейся с длиной волны первой совокупности пучков. В результате он обладает высокой спектральной и предельной чувствительностью. Кроме того, при подаче на него энергии различной длины волн с использованием тех же составляющих возможно осуществить частотное уплотнение многобитной информации. Методика создания указанного триггера включает а. применение устройства управления любого типа. поддержание первой совокупности пучков на преимущественно постоянном уровне выше нуля с помощью энергии различной длины волн с. сообщение второй совокупности пучков импульсов энергии по меньшей мере одной длины волны, согласующейся с по меньшей мере одной из указанных различных длин волны. направление части выхода во вторую совокупность пучков в качестве сигнала обратной связи с целью поддержания выхода открытым на каждой длине волны, на которой был сообщен импульс, и е. прекращение посылки импульсов любой совокупности пучков в качестве сигнала очистки с целью блокирования выхода и отключение сигнала обратной связи с целью поддержания выхода закрытым на каждой длине волны, на которой было прекращено сообщение импульсов, в результате чего за счет поддержания выхода открытым на каждой длине волны, установленной настроечным сигналом, и поддержания выхода закрытым на каждой длине волны, переустановленной сигналом очистки, обеспечивается многобитная бистабильная функция. Одним из способов создания триггера, не обладающего повышенной чувствительностью к изменениям,является использование двух инверторов, запускающих друг друга аналогично ячейкам ЗУ с произвольным доступом в электронике. Такой триггер был описан в патенте США 5093802. Тем не менее, в указанном изобретении использованы интерференционные полосы Янга. Поскольку настоящее изобретение действует также в качестве фазочувствительного активного фильтра,возможна также работа в многобитном режиме, что обеспечивает чистый, неинвертированный, частотноуплотненный выход. Методика создания указанного фазочувствительного активного фильтра включает а. наличие первого и второго инверторов. поддержание первой совокупности пучков обоих инверторов на преимущественно постоянном уровне выше нуля за счет энергии различной длины волн с. направление инвертированного выхода первого инвертора во вторую совокупность пучков второго инвертора с целью поддержания инвертированного выхода второго инвертора закрытым на каждой волне различной длины, присутствующей на инвертированном выходе первого инвертора. направление инвертированного выхода второго инвертора во вторую совокупность пучков первого инвертора с целью поддержания инвертированного выхода первого инвертора закрытым на каждой волне различной длины, присутствующей на инвертированном выходе второго инвертора е. обеспечение сигнала установки посредством сообщения второй совокупности пучков первого инвертора импульсов энергии с по меньшей мере одной длиной волны, согласующейся с по меньшей мере одной из волн различной длины, и. обеспечение сигнала очистки посредством посылки во вторую совокупность пучков второго инвертора импульсов энергии по меньшей мере одной длиной волны, согласующейся с по меньшей мере одной из волн различной длины, в результате чего посредством поддержания неинвертированного выхода первого инвертора открытым для каждой длины волны, установленной сигналом установки, и поддержания неинвертированного выхода первого инвертора закрытым для каждой указанной длины волны, переустановленной сигналом очистки, обеспечивается многобитная бистабильная функция установки/очистки. Поскольку оба инвертора уравновешены относительно друг друга, импульсы установки и очистки должны быть достаточно сильными, чтобы преодолеть уровень равновесия и привести триггер в новое состояние. Импульсы, недостаточно сильные для того, чтобы привести к изменению состояния, не будут влиять на него. В результате данное устройство обладает меньшей чувствительностью к шуму на входе. Еще одним способом снизить чувствительность является применение порогового детектирования. 17. Пороговый детектор. С использованием настоящего изобретения пороговое детектирование может быть осуществлено таким образом, что триггер Шмитта, схема детектирования нейронов, размытый логический элемент, логический элемент И, логический элемент ИЛИ и обладающий меньшей чувствительностью -триггер могут быть созданы лишь за счет создания необходимого числа входов и регулировки порогового уровня, что обеспечивает требуемые характеристики процесса. В известных из уровня техники оптических устройствах нет аналога, в котором применяются интерференционные полосы Янга, поэтому в настоящем изобретении раскрыт способ взаимосочетания различных сигналов и необоходимое соотношение между ними. Может быть проведена аналогия в области электроники, однако построение настоящего изобретения имеет отличия с учетом требований к фазированию пучка и установке относительных уровней многочисленных входов, не говоря уже о критериях синхронизации, необходимой для осуществления взаимодействий волновой энергии. Основной принцип суммирования нескольких пучков обеспечивает наличие входных сигналов, необходимых для порогового детектирования. Суммирование пучков может быть осуществлено путем направления нескольких пучков в первое и второе положения фильтра усилителя/ограничителя/фазы в управляющем устройстве с преимуществено постоянной первой совокупностью пучков по меньшей мере одной длины волны. Тем не менее, отделение положения (-й) суммирования от положения (-й) усиления позволяет осуществлять суммирование нескольких входящих пучков до усиления, обеспечивая при этом гораздо более четкую реализацию основных принципов изобретения. Таким образом, третье положение (-я) применяется в случае суммирования нескольких входных сигналов. После суммирования входных сигналов в третьем положении (-ях) их отделяют и направляют во вторую совокупность пучков усилителя. Действующий как фазовый фильтр основной усилитель, в котором использована особая интерференция любого типа, создает неинвертированный выход только в случае наличия соответствующей фазы у модулированного входящего пучка. Неинвертированный выход тогда будет зависеть от соотношения общей суммы входящих пучков и первой совокупности пучков. Суммирование в третьем положении (-я) функционирует особым способом, позволяющим осуществлять пороговое детектирование. В положении (ях) суммирования присутствуют совокупности входящих пучков двух типов. Пучки первого отвечают за ввод запуска, а пучки второго типа - за ввод импульсов управления порогом. Пучки указанных двух типов находятся в противофазе на 180 градусов друг к другу. В более сложных вариантах устройства некоторым указанным входящим пучкам присвоены особые задания и даны особые обозначения, например входы установки или очистки, пока они несут энергию, сфазированную с пучком того или иного типа. Согласно принципу наложения амплитуды наложенных пучков складываются алгебраически. Сумма всех пучков запуска уравновешивает сумму всех пучков импульсов управления порогом. Общая алгебраическая сумма двух сумм обладает интересным и полезным свойством, будучи сфазированной с пучками импульсов управления порогом, если сумма пучков импульсов управления порогом превышает сумму всех пучков за 23 4353 1 пуска. Указанная общая сумма несфазирована с пучками импульсов управления порогом, если больше оказывается сумма всех пучков запуска. Если обе суммы равны, общая сумма составляет нуль. Если какой-либо из входящих пучков не равен нулю или 180 градусам, будет получена комбинированная фаза (с широкополосной оптикой). Тем не менее, поскольку входящие пучки имеют ту или иную фазу, сумма будет составлять лишь ту или иную фазу (или нулевой, если они уравновешивают друг друга). Если по меньшей мере один из пучков импульсов управления порогом поддерживается на преимущественно постоянном уровне, а уровень суммы пучков запуска превышает нуль, амплитуда общей суммы уменьшится, однако ее фаза останется той же, что и фаза пучка импульсов управления порогом. Энергия из положения (-й) суммирования отделяется и направляется во входящий пучок управления усилителя, где за счет своей фазы она удерживает усилитель в положении отсечки (отключения неинвертированного выхода). Поскольку любая сумма, создающая указанную фазу, создает конструктивную интерференцию в первом положении (-ях), это не отражается на входном уровне на усилителе. Усилитель остается в положении отсечки независимо от колебания входных уровней. Когда сумма импульсов запуска равна сумме импульсов управления порогом, общая сумма составляет нуль в результате выходной сигнал усилителя остается в положении отсечки. По мере того, как сумма импульсов запуска превышает сумму импульсов управления порогом, общая амплитуда возрастает. Тем не менее, поскольку ее фаза поменялась на 180 градусов, теперь она сфазирована с суммой импульсов запуска. Если сумма импульсов запуска растет быстро, фаза общей суммы не пройдет через все фазы от нуля до 180, а совершит скачок от нуля к 180. Указанный принцип внезапного изменения фазы применен для порогового детектирования посредством выявления изменения фазы. Как только входящий в усилитель сигнал управления фиксирует новую фазу, в первом положении (-ях) происходит деструктивная интерференция, а на неинвертированном выходе появляется энергия. До тех пор, пока входящий пучок импульсов управления порогом остается постоянным, он будет задавать уровень, на котором происходит указанное пересечение фаз. Без данного уравновешивающего входящего пучка усилитель будет чувствителен к самому слабому входящему пучку его пороговый уровень равен нулю. Тем не менее, присоединение положения (-й) суммирования перед и за пределами усилителя позволяет установить пороговый уровень на точке, превышающей нуль. Изменяя сумму импульсов управления порогом путем изменения уровня главного пучка импульсов управления порогом или добавления из различных источников пучков с любой фазой с различной временной селекцией, с помощью данного основного порогового детектора возможно осуществить целый ряд разнообразных функций. Методика осуществления указанных основных средства и способа порогового детектирования, в основе которой находится основной усилитель или ограничитель, включает а. обеспечение по меньшей мере одной модулированной информацией, подлежащей пороговому детектированию, совокупности пучков запуска с по меньшей мере одним пучком энергии, направленным в по меньшей мере одно третье положение (суммирования)(В случае использования данного устройства в качестве триггера Шмитта указанный пучок ввода импульсов запуска модулируется аналоговой информацией, подлежащей преобразованию в цифровую форму посредством включения выхода, как только указанный входящий пучок превысит пороговое значение. При использовании в качестве детектора нейронов, детектора размытого логического элемента, логического элемента И или ИЛИ, данное устройство имеет множество пучков ввода импульсов запуска, сфазированных друг с другом).. обеспечение совокупности пучков импульсов управления порогом с по меньшей мере одним пучком энергии с преимущественно постоянным уровнем, направленным в третье положение(-я) (суммирования)(Данный входящий пучок устанавливает пороговый уровень, на который будет реагировать устройство. Он несфазирован с пучками ввода пусковых импульсов). с. с помощью совокупности пучков запуска и совокупности пучков управления порогом получение деструктивной интерференции в третьем положении (-ях) при активированных совокупностях пучков запуска и управления порогом таким образом, что комбинированная фаза энергии в третьем положении (-ях) сфазирована с совокупностью пучком управления порогом, когда совокупность пучков запуска оказывается меньше,чем совокупность пучков управления порогом, и несфазирована, когда совокупность пучков запуска оказывается больше, чем совокупность пучков управления порогом(Указанное третье положение (-я) суммирования применяется для суммирования различных входящих пучков. Если входящие пучки имеют только одну из двух противофаз, выделение суммы всех входящих пучков в данном положении (-я) создаст сигнал с той или иной фазой, но не в промежутке между ними. Входящий пучок импульсов управления порогом поддерживают постоянным в течение промежутка времени, пока происходит пороговое детектирование. Если входящий пучок(-ки) запуска отключен, выходной пучок из третьего положения (-й) имеет такую фазу, которая не проходит через ограничитель).. направление энергии из третьего положения (-й) во вторую (управляющую) совокупности пучков фазового демодулятора, за счет чего, демодулируя фазовые изменения у суммированной энергии в третьем положении (-ях), получают пороговый детектор. Фазовый демодулятор, согласно настоящему изобретению, создает выходной пучок только тогда, когда две его совокупности входящих пучков находятся в противофазе. При их сфазированном положении для отклонения энергии в неинвертированный выход в первом положении (-ях) происходит конструктивная, а не деструктивная интерференция. Пороговый уровень был выявлен в данной точке, поскольку усилитель создаст выходной пучок только в том случае, когда входящий пучок (-ки) запуска превышает пороговый уровень. При входящем пучке запуска ниже порогового уровня усилитель снова переходит в режим отсечки. Таким образом, если конкретные цели использования порогового детектирования требуют, чтобы пороговый уровень включения и пороговый уровень отключения были одинаковыми наряду с двоичным выходом, то пучок энергии усилителя регулируют таким образом, чтобы насыщение происходило при низких уровнях управляющего пучка. В таком случае неинвертированный выход может быть каскадирован в другой усилитель, если требуется дополнительная энергия. Во многих двоичных схемах имеется целый диапазон доступных уровней, благодаря чему пороговые уровни включения и отключения не должны быть одинаковыми. За счет быстрого изменения порогового уровня усилитель по достижении порогового уровня может быть быстро приведен либо в состояние насыщения, либо отсечки. Ранее при раскрытии триггеров были объяснены два взаимосвязанных принципа - обратной связи и мгновенного действия триггера Шмитта. Теперь к пороговому детектору добавляется сигнал обратной связи. Различие здесь заключается в том, что сигнал обратной связи, который берут из части неинвертированного выхода, направляют в положение (-я) суммирования в качестве дополнительного входящего пучка пусковых импульсов, несфазированного с входящим пучком импульсов управления порогом, а не непосредственно во входящий пучок управления, как это было ранее. По достижении порога при медленном увеличении уровня входящего пучка запуска неинвертированный выход активируется, направляя энергию по линии обратной связи. Если указанная линия коротка, время задержки будет пренебрежимо малым по сравнению с увеличением на входящем пучке запуска. Если временем задержки нельзя пренебречь, оно должно быть учтено в процессе конструирования остальных компонентов, входящих в состав комплексной системы. В данном случае, однако, мы будем исходить из пренебрежимо малого времени задержки обратной связи. По достижении положения (-й) суммирования сигнал обратной связи немедленно снижает пороговый уровень. Если уровень входящего пучка запуска плюс входящий сигнал обратной связи достаточен, усилитель немедленно перейдет в состояние насыщения. Это называется мгновенным действием бистабильного типа. Как только входящий пучок запуска достиг порогового уровня включения, усилитель мгновенно переходит прямо в состояние насыщения. До тех пор, пока усилитель остается насыщенным, колебания уровня входящего пучка пусковых импульсов будут оказывать незначительное воздействие на выход или не будут оказывать на него воздействия ввиду ограничивающего действия. То, что происходит при снижении уровня входящего пучка пусковых импульсов, зависит от соотношения уровня сигнала обратной связи и других суммированных входящих пучков. Если уровень сигнала обратной связи меньше, чем уровень пучка импульсов управления порогом, для преодоления уровня пучка импульсов управления порогом будет необходим как пучок запуска, так и пучок сигнала обратной связи. По мере падения уровня входящего пучка запуска усилитель выходит из состояния насыщения, а уровень выхода начинает снижаться. По мере снижения уровня выхода, снижается и уровень сигнала обратной связи,повышая пороговый уровень. Быстро происходящее под воздействием положительной обратной связи падение уровня сигнала обратной связи приводит к тому, что уровень выхода снижается так же быстро, как он ранее повышался. Поскольку регенеративное мгновенное действие по своей природе происходит очень быстро по сравнению с повышением и падением уровней импульсов запуска, можно также одинаково легко как мгновенно привести усилитель в действие, так и отключить его. В результате этого пороговый уровень включения будет очень близок кпороговому уровню отключения. При уровне входящего пучка запуска выше порогового выход мгновенно включается, а когда он падает ниже порогового уровня, выход мгновенно отключается. Это называют триггером Шмитта. Дополнительный этап, необходимый для получения триггера Шмитта, включает е. направление части амплитудно-модулированного выхода в виде сигнала обратной связи с меньшим уровнем, чем у совокупности пучков импульсов управления порогом, в по меньшей мере одно третье положение, несфазированное с совокупностью пучков импульсов управления порогом, за счет чего, доводя выходной сигнал фазового демодулятора до более высокого уровня, чем в случае отсутствия положительной обратной связи, вызванной сигналом обратной связи, получают триггер Шмитта. Изменение максимального уровня сигнала обратной связи меняет режим работы порогового детектора после его первого включения. 25 4353 1 Если сигнал обратной связи превышает входящий пучок импульсов управления порогом и достаточно силен, чтобы поддерживать состояние насыщения, снижение уровня входящего пучка запуска мало влияет или не влияет на выход. Усилитель включился и будет оставаться включенным. Он становится бистабильным. Входящий пучок пусковых импульсов становится входящим пучком установки, и есть по меньшей мере два способа, чтобы перенастроить его. Посылка импульсов в пучок энергии может быть прекращена, однако для этого необходим дополнительный компонент. Наилучшим способом является обеспечение еще одного входящего пучка импульсов управления порогом, которому сообщают импульсы с целью очистки устройства. Когда импульс очистки сочетается с сигналом обратной связи и главным входящим пучком импульсов управления порогом, уровень порога поднимается выше уровня сигнала обратной связи. Фаза общей суммы обращается в фазу входящего пучка импульсов управления порогом, а усилитель переходит в состояние отсечки. Тем не менее, здесь также имеет место эффект мгновенного действия. По мере увеличения импульсов очистки общая сумма падает. В точке насыщения усилитель выходит из состояния насыщения, а уровень выхода (и, следовательно, сигнал обратной связи) также начинает падать. Это приводит к регенеративному усилению времени спада. То есть, падение уровня сигнала обратной связи, в свою очередь, приводит к дополнительному падению уровня выхода, что вызывает падение уровня сигнала обратной связи, и так далее. Сочетание повышающегося уровня импульсов очистки и падающего уровня сигнала обратной связи приводит к мгновенному переходу усилителя в положение отсечки. Импульс очистки должен быть достаточно сильным, чтобы вывести усилитель из состояния насыщения. В результате образуется пороговый уровень отключения, ниже которого импульс очистки будет неспособен вывести усилитель из состояния насыщения с целью его отключения. Описанное выше бистабильное устройство создает -триггер, обладающий преимуществом по сравнению с раскрытыми ранее триггерами, которое заключается в том, что он включается и отключается импульсами, поступающими на отдельные входящие пучки, тогда как в известных из уровня техники триггерах необходимо, чтобы один из пучков был закрыт. Основанная на описанном выше пороговом детекторе методика получения полного бистабильного триггера включает а. обеспечение по меньшей мере одной совокупности пучков импульсов очистки, сфазированной с совокупностью пучков импульсов управлениям порогом и направленной в по меньшей мере одно третье положение (суммирования) в пороговом детекторе. направление сигнала обратной связи из части амплитудно-модулированного выхода в по меньшей мере одно третье положение (-я), причем сигнал обратной связи в по меньшей мере одном третьем положении (ях) несфазирован с совокупностью пучков импульсов управления порогом и превышает его (в положении суммирования) с. посылку импульса установки в совокупность пучков запуска и. посылку импульсов очистки в совокупность пучков очистки, за счет чего посредством включения амплитудно-модулированного выхода с помощью импульса установки, поддержания амплитудномодулированного выхода включенным с помощью сигнала обратной связи, затем выключения амплитудномодулированного выхода с помощью импульса очистки и поддержания амплитудно-модулированного выхода выключенным ввиду отсутствия сигнала обратной связи обеспечивается бистабильная функция. При многобитном режиме работы также используется данное бистабильное устройство, в котором применяется пучок энергии с волнами различной длины, широкополосная оптика, а также установка и очистка устройства с помощью волн отдельной длины. 19. Детектор нейронов, детектор размытых контуров и логический элемент И. Общая сумма многочисленных входящих пучков, которыми обеспечен пороговый детектор запуска, достигает своего максимума, когда все входящие пучки запуска активированы. При установке значения порогового уровня немного ниже указанной суммы и выше уровня, при котором все входящие пучки запуска, кроме одного, активированы, пороговое детектирование будет происходить только тогда, когда все входящие пучки запуска активированы одновременно, создавая насыщенный выход из ограничителя. Если данное устройство будет подсоединено к цепи нейронов, оно будет действовать как пороговый детектор нейронов со взвешенным сигналом в качестве входящего пучка импульсов управления порогом. Аналогичным образом обстоит дело с размытым логическим элементом. Аналоговые входящие пучки любой фазы могут быть суммированы из множества размытых источников информации с целью обеспечения выхода с подчеркнутыми контурами. Если данное устройство подключено к двоичной цифровой цепи, оно действует как логический элемент И со множеством входных сигналов. Способ создания логического элемента И с множеством входных сигналов включает обеспечение множества совокупностей пучков запуска в качестве входных сигналов логического элемента, модулированных двоичной информацией, при этом у входных сигналов логического элемента И имеется 26 4353 1 сумма энергии, сумма энергии входных сигналов логического элемента И превышает преимущественно постоянный уровень совокупности пучков управления порогом при всех активированных входных сигналах логического элемента И и уступает преимущественно постоянному уровню совокупности пучков управления порогом при одном неактивированном входном сигнале логического элемента И и активированных остальных входных сигналах логического элемента И, за счет чего путем обеспечения активированного выхода только при всех активированных входных сигналах логического элемента И создается логический элемент И со множеством входов. Данный способ будет действовать при наличии и в отсутствии цепи обратной связи триггера Шмитта. Действие триггера Шмитта в особенности полезно при наличии аналогового входа, что имеет место в случае с логической схемой нейронов. 20. Логический элемент ИЛИ с множеством входных сигналов. Если уровень сигнала управления порогом меньше уровня слабейшего из входящих пучков запуска в устройстве порогового детектирования, то ограничитель включится, как только станет активным любой из входящих пучков запуска. В результате имеет место функция логического элемента ИЛИ со множеством входных сигналов. Стадии создания логического элемента ИЛИ со множеством входных сигналов включают обеспечение множества совокупностей пучков запуска в качестве входных сигналов логического элемента ИЛИ, модулированных двоичной информацией, при этом у входных сигналов логического элемента ИЛИ имеется сумма энергии, сумма энергии входных сигналов логического элемента ИЛИ превышает преимущественно постоянный уровень совокупности пучков управления порогом только при одном активированном входном сигнале логического элемента ИЛИ, за счет чего путем обеспечения активированного выхода только при одном активированном входном сигнале логического элемента ИЛИ создается логический элемент ИЛИ со множеством входов. Логический элемент ИЛИ со множеством входных сигналов может быть применен как с обратной связью, так и без нее. Если обратная связь не применяется, сумма сигналов, превышающая порог, будет усилена. 21. Бистабильное устройство с множеством входных сигналов. Интересные процессы происходят в случае, когда сигнал обратной связи достаточно силен для того, чтобы сделать устройство бистабильным. Установка низкого порогового уровня аналогична помещению на сигналы установки и очистки с множеством входных сигналов логического элемента ИЛИ с множеством входных сигналов. Установка высокого порогового уровня аналогична помещению на сигналы установки и очистки с множеством входных сигналов логического элемента И с множеством входных сигналов. Установка промежуточного порогового уровня приводит к тому, что пороговый уровень оказывается достигнутым, когда он достигнут двумя из трех или тремя из пяти входами, или при каком-либо аналогичном соотношении входов, что крайне полезно в среде размытой логической схемы. 22. Одновибратор. Функция одновибратора может быть обеспечена за счет применения любого бистабильного устройства путем ввода пучка задержки обратной связи, при этом наиболее просто это осуществить с устройством,имеющим прямые входящие пучки импульсов установки и очистки, как, например, в описанном ранее бистабильном устройстве установки/очистки, в котором использован пороговый детектор. Методика обеспечения функции одновибратора включает а. направление части амплитудно-модулированного выхода по линии задержки с целью обеспечения периода задержки и совокупности пучков задержки обратной связи и. направление совокупности пучков задержки обратной связи с целью создания импульса очистки, за счет чего обеспечивается функция одновибратора, при которой на амплитудно-модулированный выход подается импульс установки, на протяжении периода задержки амплитудно-модулированный выход поддерживается включенным с помощью сигнала обратной связи (уже составляющим часть триггера установки/очистки), а затем по истечении периода задержки отключается с помощью совокупности пучков задержки обратной связи. Задержанный сигнал обратной связи является дополнительным по отношению к любому сигналу обратной связи, примененному с целью сделать исходное устройство бистабильным. По существу, одновибраторный триггер включает бистабильное устройство, а задержанный сигнал обратной связи отключает его. Длительность задержки также влияет на рабочий цикл, поскольку устройство не способно быть снова настроенным до тех пор, пока вся энергия не возбудила линию задержки. Для того, чтобы второй одновибраторный цикл мог начаться немедленно по окончании первого, задержанный сигнал обратной связи может быть дифференцирован и переведен в более короткие импульсы. Дифференцирование будет более подробно описано ниже. 23. Каскадированнные усилители. Для осуществления многих поставленных выше задач в ряде вариантов осуществления потребуется подача большего количества энергии на многочисленные выходы. В результате, вместо описанных отдельных усилителей будут необходимы несколько усилителей. Каскадированные усилители помимо свойств отдельных усилителей обладают рядом важных новых характеристик. 27 4353 1 Каскадирование одного усилителя в другой на каждой ступени увеличивает количество энергии в огибающей модулированного сигнала. Когда активированы все ступени, последний выход в последовательности каскада содержит аккумулированную энергию всей последовательности огибающей модулированного сигнала. Поскольку через выход каждой ступени передается дополнительная энергия на следующую ступень,каждая ступень может быть обеспечена все более мощными пучками энергии. В таком случае входящий пучок управления на первый усилитель в последовательности становится входящим пучком управления всего каскада. В результате входящий в каскад пучок с низким уровнем будет управлять гораздо более мощным(неинвертированным) выходом из последовательности, благодаря чему менее мощный пучок превращается в устройство управления более мощным пучком. Количество энергии на выходе последовательности достигает максимального уровня и составляет 02, где- число ступеней в последовательности,- уровень слабого входящего пучка. Тем не менее, величина 0 также ограничена уровнем пучка, входящего в отдельные усилители последовательности. В результате максимальный уровень выхода будет ограничен уровнем энергонесущих пучков. Когда каскадированный усилитель достигает данный уровень, он переходит в состояние насыщения. Подача дополнительной энергии на слабый входящий пучок не приведет к отклонению большего количества энергии из энергонесущих пучков на выход, поскольку вся энергия, которая может быть отклонена на выход, уже была отклонена. Методика обеспечения средства и способа каскадирования усилителей, согласно настоящему изобретению, включает а. создание множества усилителей, соединенных в каскадную последовательность. каскадирование выхода каждого усилителя во вторую совокупность (управляющих) пучков следующего усилителя последовательности и с. создание по меньшей мере одного мощного пучка, более мощного, чем вторая совокупность (управляющих) пучков первого усилителя последовательности, при этом мощный пучок представляет собой первую совокупность пучков (энергии) другого усилителя последовательности, за счет чего посредством отклонения энергии из мощного пучка через каскадную последовательность в амплитудно-модулированный выход последнего усилителя каскадной последовательности в качестве реакции на менее мощный пучок обеспечивается управление более мощным пучком с помощью менее мощного пучка. Поскольку уровень модулированного сигнала по существу удваивается на каждой ступени, может быть осуществлено значительное усиление. Такие усилители имеют преимущество, заключающееся в том, что они не вносят шум в сигнал, пока шум отсутствует в пучках энергии, а также вибрацию в оптику. 24. Стробируемые усилители, применяемые для создания логического элемента И с множеством входных сигналов. Каскадированные усилители могут применяться во всех цепях пучков энергии, описанных в настоящем изобретении. Если используется особая интерференция первого типа, усилители могут быть стробированы. По существу, отключение любого из пучков энергии приводит к отключению всей последовательности. В результате, каскадирование является отличным способом обеспечения функции логического элемента И с множеством входных сигналов. Способ включает следующие стадии 1. обеспечение множества логических элементов И в каскадной последовательности и 2. каскадирование выхода каждого логического элемента И во вторую последовательность пучков следующего логического элемента И каскадной последовательности, за счет чего создается логический элемент И с множеством входных сигналов, в котором все первые совокупности пучков множества логических элементов И и вторая совокупность пучков первого логического элемента И каскадной последовательности должны быть включены с целью активирования по меньшей мере одного выхода последнего логического элемента каскадной последовательности. Если пучки энергии модулированы аналоговой информацией, в качестве смесителя-усилителя могут быть использованы каскадированные последовательности усилителей. 25. Генератор. Четыре основных элемента, необходимых для обеспечения осцилляции, включают усилитель, источник энергии, устройство определения частоты и линию обратной связи. В настоящем изобретении обеспечено усиление. Постоянный входящий пучок обеспечивает источник энергии. При направлении выхода по траектории задержки выходной импульс из усилителя будет задержан на определенный промежуток времени, в течение которого он проходит по линии задержки. Это обеспечивает устройство определения частоты. За счет направления выхода из линии задержки обратно во вход усилителя обеспечивается линия обратной связи. Тем не менее, необходимы еще одна или две вещи. Поскольку усиленный выход простого усилителя является неинвертированным, должен быть обеспечен инициирующий импульс. Вышеназванное устройство может быть сконструировано таким образом, чтобы продолжить осцилляцию после ее начала, или таким образом, чтобы осцилляция замирала, как это происходит в кольцевом генераторе. 28 4353 1 Для создания самозапускающегося генератора цепь обратной связи должна быть дополнена инвертором. Тогда вместе с траекторией обратной связи это обеспечивает инвертированный, задержанный сигнал, приводящий в действие усилитель. Изначально усилитель отключен. Инвертор обеспечивает сигнал, включающий усилитель. Часть выхода задерживается и инвертируется до достижения входа усилителя. В результате усилитель отключается, ожидает окончания периода задержки, включается, ожидает окончания периода задержки и снова отключается, реагируя на задержанный инвертированный сигнал. Поскольку сигнал обратной связи является единственным источником энергии для входящего пучка управления, а устройство является самозапускающимся, отсечка и включение пучка энергии отключает и включает генератор в случае использования особой интерференции любого типа. В результате средство и способ обеспечения осцилляции пучка энергии с использованием основного усилителя включает следующие стадии а. подачу инвертированного задержанного сигнала на усилитель путем направления первой части энергии из амплитудно-модулированного выхода по линии задержки через средство инвертирования. Средством инвертирования может являться описанный выше инвертор или инвертор интерференционных полос Янга, известный из техники. направление инвертированного задержанного сигнала во вторую совокупность пучков с целью включения и отключения амплитудно-модулированного выхода, при этом с целью создания осцилляции вторая совокупность пучков остается включенной на протяжении периода, пока включен инвертированный задержанный сигнал, и отключенной, пока отключен инвертированный задержанный сигнал, и с. отключение первых совокупностей пучков (энергии) на период, когда осцилляция должна быть прекращена, в результате чего посредством последовательного включения или отключения неинвертированного выхода во время каждого периода задержки обеспечивается осцилляция пучка энергии и отключение осцилляции пучка энергии посредством отключения первой совокупности пучков (энергии). Осцилляция пучка энергии может быть осуществлена с применением любых усиливающих компонентов,включая бистабильные пороговые устройства. Компоненты соединены в цепи так же, как и их электронные аналоги однако необходимо, чтобы в каждом месте соединения компонентов они были правильно сфазированы и синхронизированы относительно друг друга. 26. Фазовая синхронизация и разуплотнение. Пучок с флуктуирующей фазой, как в случае, когда пучки двух различных лазеров или других источников должны быть согласованы по фазе, направлен параллельно в группу фазовых фильтров/демодуляторов настоящего изобретения. Качество примененной оптики будет значительно влиять на реальную ширину полосы, пропускаемую каждым фазовым фильтром/демодулятором. С целью перекрыть весь спектр, используемый входящим пучком с флуктуирующей фазой, обеспечено достаточное число фильтров/демодуляторов. Каждый демодулятор обеспечен сигналом с отличающимися, но постоянными фазами. Выходы будут представлять собой разуплотненную совокупность сигналов, создающих собственные выходы по мере того, как сигнал с флуктуирующей фазой колеблется в области полосы пропускания каждого отдельного фильтра/демодулятора. Фазовые фильтры/демодуляторы обеспечивают максимальный выход только в то время, когда сигнал с флуктуирующей фазой и отдельные пучки энергии несфазированы на 180 градусов. В результате, на выходах, пока они имеют максимальный уровень, обеспечивается преимущественно постоянная фаза. Регулировка фазы каждого из выходов фильтра/демодулятора, а затем их повторное комбинирование в единый пучок приводит к тому, что выходящий пучок имеет преимущественно постоянную фазу относительно источника энергии устройств управления, включающих энергию как пучка энергии, так и пучка с флуктуирующей фазой. В результате, обеспечивается совместная фазовая синхронизация обоих источников. Если пучок с флуктуирующей фазой имеет преимущественно постоянный уровень, то синхронизированный по фазе выход также будет иметь преимущественно постоянный выход даже несмотря на то, что отдельные устройства управления будут включаться по отдельности в каждый данный момент в соответствии с фазой. Поскольку в любой момент по меньшей мере одно из них будет включено, тем не менее выход будет оставаться включенным, а если вход будет амплитудно-модулированным, то выход будет также амплитудномодулированным. В случае применения узкополосных устройств управления, первое положение (-я) может быть использовано для всех устройств управления. Выходы могут быть расположены достаточно близко друг к другу, образуя сплошную полосу. Может быть предусмотрен меняющий фазу оптический элемент, расположенный таким образом, что фаза энергии в каждой точке вдоль полосы будет меняться по-разному. Затем, направляя все выходы с измененными фазами в положение синхронизированного по фазе выхода, их сводят в одно положение с одинаковыми фазами. Методика получения средства и способа синхронизации фазы включает а. применение фазовых демодуляторов настоящего изобретения. обеспечение совокупности пучков с флуктуирующей фазой 29 4353 1 с. направление части совокупности пучков с флуктуирующей фазой в каждую вторую совокупность(управляющих) пучков каждого множества демодуляторов. обеспечение первой совокупности пучков (энергии) каждого демодулятора энергией отличающейся фазы е. направление амплитудно-модулированных выходов каждого демодулятора в по меньшей мере одно такое третье положение, что энергия всех выходов демодуляторов поступает в указанное третье положение сфазированной, и. направление энергии из указанного третьего положения с целью обеспечения синхронизированного по фазе выхода, за счет чего энергию из совокупности пучка с флуктуирующей фазой синхронизируют по фазе с преимущественно постоянной фазой выхода с преимущественно постоянной амплитудой. Важной функцией синхронизированного по фазе выхода является синхронизация по фазе одного волнового цуга с другим волновым цугом с целью получения из множества волновых цугов выхода с преимущественно постоянной фазой с тем, чтобы информация, хранящаяся и обрабатываемая в оптическом процессоре,не была потеряна из-за сдвига фазы в источнике энергии. Принцип действия заключается в обеспечении такого числа фазовых демодуляторов, чтобы их полосы в сумме перекрывали диапазон флуктуации. Сигнал с флуктуирующей фазой рассматривается в качестве сигнала с уплотненной фазой, в котором в каждый данный момент присутствует лишь одна фаза. Поскольку фазовые демодуляторы создают конструктивную интерференцию в положении (-ях) своих выходов, фаза указанного сигнала будет известна, а именно, будет являться фазой пучка энергии. Когда у входящего пучка управления будет неправильная фаза, выход будет отключен (в пределах диапазона ширины спектра, определенного прецизионной оптикой). Выход из демодулятора с согласующейся (и известной) фазой направлен в синхронизированный по фазе выход после того, как фаза сначала будет отрегулирована с целью ее согласования с фазой всех остальных выходов демодуляторов. Демодуляторы запускаются поочередно в зависимости от фазы входящего пучка с флуктуирующей фазой. Тем не менее, комбинированный выход имеет преимущественно стабильную фазу, обусловленную энергией обоих пучков. Стабильность фазы выхода зависит от ширины спектра отдельных демодуляторов и от их числа, поскольку это определяет характеристики процесса. Почему может понадобиться сочетать два сигнала с постоянной волной с целью получения сигнала с постоянной фазой Одной из целей является синхронизация волновых цугов. Даже лучшие лазеры создают конечные волновые цуги. Это означает, что на выходах лазеров иногда происходят резкие изменения фазы, что равнозначно форме фазовой модуляции. Когда конечный участок одного волнового цуга синхронизирован с началом следующего волнового цуга,синхронизированный по фазе выход способен поддерживать преимущественно стабильную фазу или по меньшей мере такую, которая изменяется очень медленно. Преимущественно постоянная фаза необходима для обеспечения работы высокоскоростных оптических процессоров. Данные методики могут быть включены непосредственно в траекторию обратной связи самого лазера, в результате чего он будет выдавать на выходе совместно синхронизированные по фазе волновые цуги. Благодаря применению данного средства могут быть совместно синхронизированы по фазе многочисленные источники, даже некоторые источники, не являющиеся лазерами. Способы синхронизации по фазе и фильтрации, согласно настоящему изобретению, позволяют получить начальный сигнал, например лазер с малой выходной мощностью или даже высококачественный спектральный фильтр для использования в качестве эталона синхронизма при извлечении энергии из тепловых источников, например, солнечного света или белого света и ее синхронизации по фазе. Несомненно, настоящее изобретение найдет полезное применение в спектроскопии. Извлечение информации если пучок с флуктуирующей фазой был амплитудно-модулирован, синхронизированный по фазе выход будет также амплитудно-модулирован пучком с флуктуирующей фазой. В результате, информация может быть извлечена из одного источника, например свет из оптического волокна, и подготовлена для обработки в синхронизированной по фазе системе, например оптическом процессоре. Если пучок частотно-модулирован, сразу все фазовые демодуляторы отключаются, когда длина волны меняется таким образом, что она оказывается за пределами суммы полосы спектра групп демодуляторов. В результате, за счет применения частотной или амплитудной модуляции информация, переданная с использованием одного источника энергии, может быть перенесена на устройства, приводимые в действие другим источником энергии. Фазовая синхронизация играет существенно важную роль при создании высокоскоростных линий связи между оптическими процессорами, включая волоконно-оптические телефонные системы. Дополнительный этап, необходимый для извлечения модулированной информации из сигнала с флуктуирующей фазой, заключается в осуществлении амплитудной или частотной модуляции пучка с флуктуирующей фазой с помощью информации, подлежащей извлечению, за счет чего обеспечивается амплитудно 30
