Устройство для определения удельной электропроводимости полимерных композиций

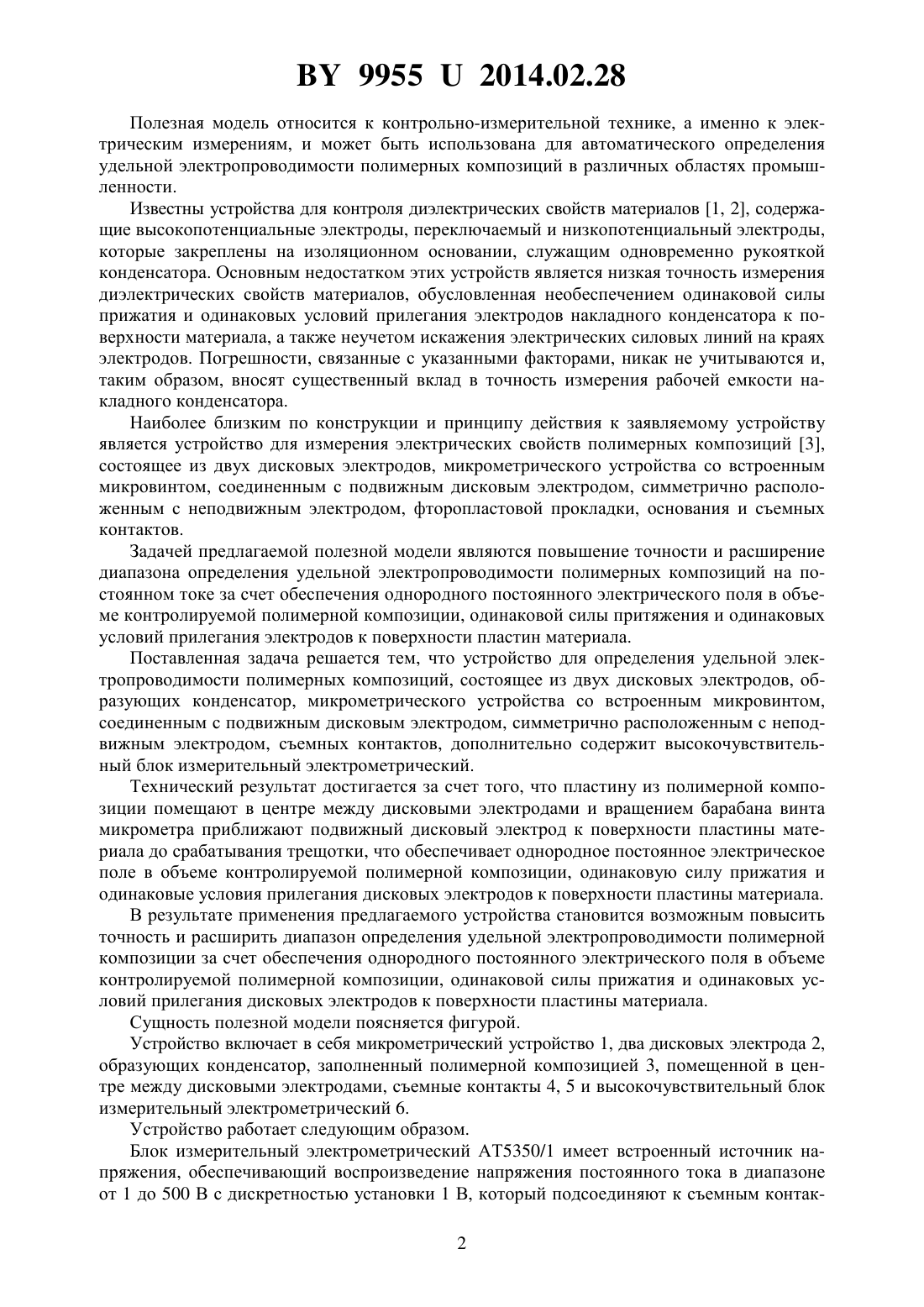

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ УДЕЛЬНОЙ ЭЛЕКТРОПРОВОДИМОСТИ ПОЛИМЕРНЫХ КОМПОЗИЦИЙ(71) Заявитель Белорусский государственный университет(72) Авторы Зубко Денис Васильевич Зубко Василий Иванович(73) Патентообладатель Белорусский государственный университет(57) Устройство для определения удельной электропроводимости полимерных композиций, состоящее из двух дисковых электродов, микрометрического устройства со встроенным микровинтом, соединенным с подвижным дисковым электродом, симметрично расположенным с неподвижным электродом, съемных контактов, отличающееся тем, что дополнительно содержит высокочувствительный блок измерительный электрометрический. 99552014.02.28 Полезная модель относится к контрольно-измерительной технике, а именно к электрическим измерениям, и может быть использована для автоматического определения удельной электропроводимости полимерных композиций в различных областях промышленности. Известны устройства для контроля диэлектрических свойств материалов 1, 2, содержащие высокопотенциальные электроды, переключаемый и низкопотенциальный электроды,которые закреплены на изоляционном основании, служащим одновременно рукояткой конденсатора. Основным недостатком этих устройств является низкая точность измерения диэлектрических свойств материалов, обусловленная необеспечением одинаковой силы прижатия и одинаковых условий прилегания электродов накладного конденсатора к поверхности материала, а также неучетом искажения электрических силовых линий на краях электродов. Погрешности, связанные с указанными факторами, никак не учитываются и,таким образом, вносят существенный вклад в точность измерения рабочей емкости накладного конденсатора. Наиболее близким по конструкции и принципу действия к заявляемому устройству является устройство для измерения электрических свойств полимерных композиций 3,состоящее из двух дисковых электродов, микрометрического устройства со встроенным микровинтом, соединенным с подвижным дисковым электродом, симметрично расположенным с неподвижным электродом, фторопластовой прокладки, основания и съемных контактов. Задачей предлагаемой полезной модели являются повышение точности и расширение диапазона определения удельной электропроводимости полимерных композиций на постоянном токе за счет обеспечения однородного постоянного электрического поля в объеме контролируемой полимерной композиции, одинаковой силы притяжения и одинаковых условий прилегания электродов к поверхности пластин материала. Поставленная задача решается тем, что устройство для определения удельной электропроводимости полимерных композиций, состоящее из двух дисковых электродов, образующих конденсатор, микрометрического устройства со встроенным микровинтом,соединенным с подвижным дисковым электродом, симметрично расположенным с неподвижным электродом, съемных контактов, дополнительно содержит высокочувствительный блок измерительный электрометрический. Технический результат достигается за счет того, что пластину из полимерной композиции помещают в центре между дисковыми электродами и вращением барабана винта микрометра приближают подвижный дисковый электрод к поверхности пластины материала до срабатывания трещотки, что обеспечивает однородное постоянное электрическое поле в объеме контролируемой полимерной композиции, одинаковую силу прижатия и одинаковые условия прилегания дисковых электродов к поверхности пластины материала. В результате применения предлагаемого устройства становится возможным повысить точность и расширить диапазон определения удельной электропроводимости полимерной композиции за счет обеспечения однородного постоянного электрического поля в объеме контролируемой полимерной композиции, одинаковой силы прижатия и одинаковых условий прилегания дисковых электродов к поверхности пластины материала. Сущность полезной модели поясняется фигурой. Устройство включает в себя микрометрический устройство 1, два дисковых электрода 2,образующих конденсатор, заполненный полимерной композицией 3, помещенной в центре между дисковыми электродами, съемные контакты 4, 5 и высокочувствительный блок измерительный электрометрический 6. Устройство работает следующим образом. Блок измерительный электрометрический АТ 5350/1 имеет встроенный источник напряжения, обеспечивающий воспроизведение напряжения постоянного тока в диапазоне от 1 до 500 В с дискретностью установки 1 В, который подсоединяют к съемным контак 2 99552014.02.28 там и измеряют силу постоянного тока, протекающего через конденсатор с полимерной композицией и без нее соответственно. Удельную объемную электропроводимость полимерной композиции вычисляют по формуле, где- удельная объемная электропроводимость полимерной композиции, Ом-1 м-1- проводимость полимерной композиции, Ом-1- расстояние между электродами, м- площадь электрода, м 2. Примеры реализации устройства для определения удельной объемной электропроводимости полимерных композиций. Пример 1. Стеклотекстолит электротехнический листовой Т 20 С 3,02510-3 м 7,06510-4 м 22,3410-11 Ом-15,4510-12 Ом-1 м-1. Пример 2. Дозирующий стекловолокнистый пресс-материал (ДСВ-2) Т 20 С. Процедура измерения и вычисления, как в примере 1.2,510-11 Ом-1 м-1. Пример 3. Резина мягкая Т 20 С. Процедура измерения и вычисления, как в примере 1.1,510-12 Ом-1 м-1. Вычисленная относительная погрешность определения удельной объемной электропроводимости полимерных материалов для примеров 1-3 составляет 1,5 . Таким образом, использование заявляемого устройства позволяет проводить определение удельной электропроводимости полимерных композиций, повысить точность и расширить диапазон измерений удельной электропроводимости полимерных композиций за счет обеспечения однородного постоянного электрического поля в объеме контролируемой полимерной композиции, одинаковой силы прижатия и одинаковых условий прилегания дисковых электродов к поверхности пластины материла и использования высокочувствительного блока измерительного электрометрического. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
