Бетонный фундамент со стеклопластиковой арматурой для осветительных опор

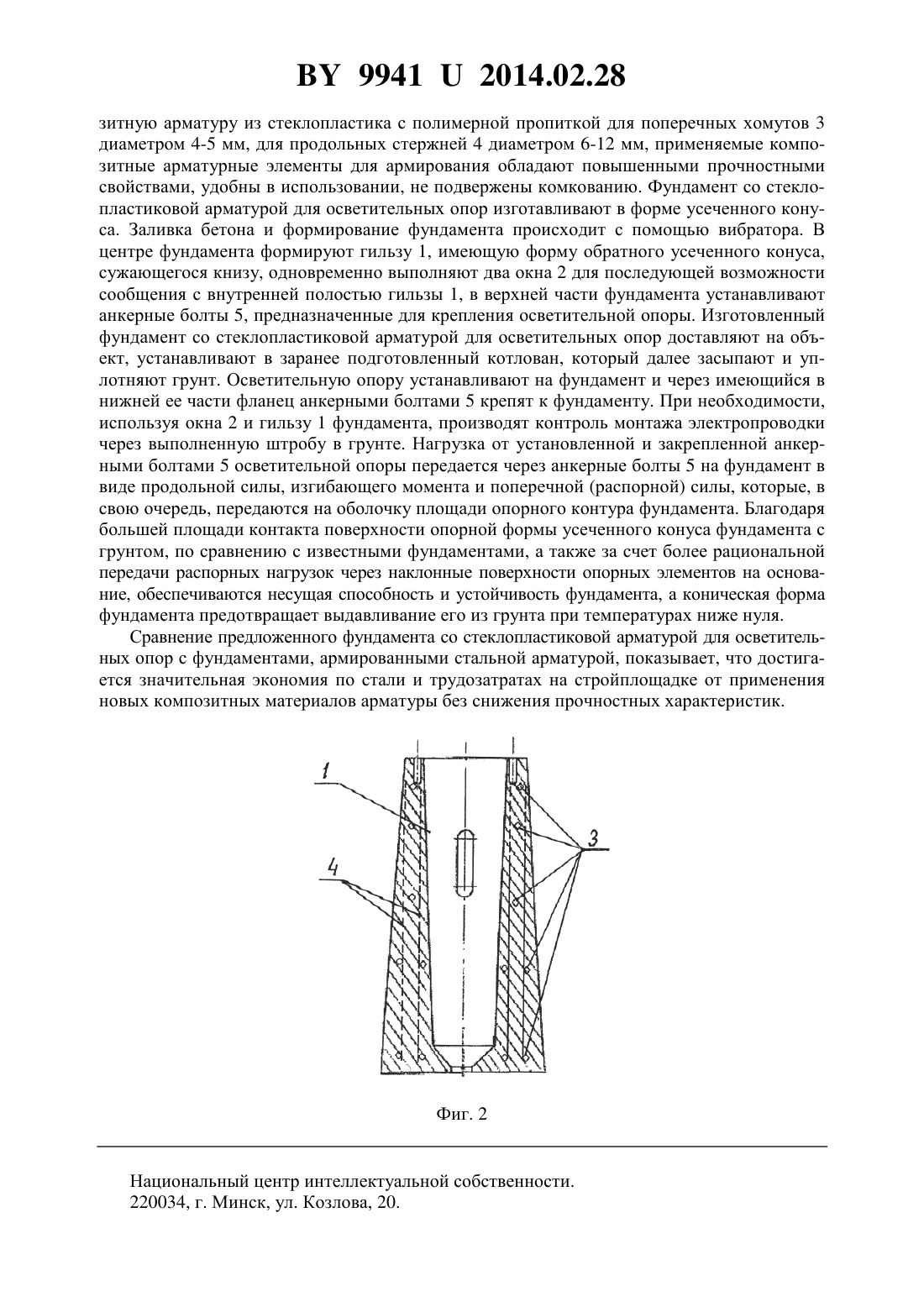

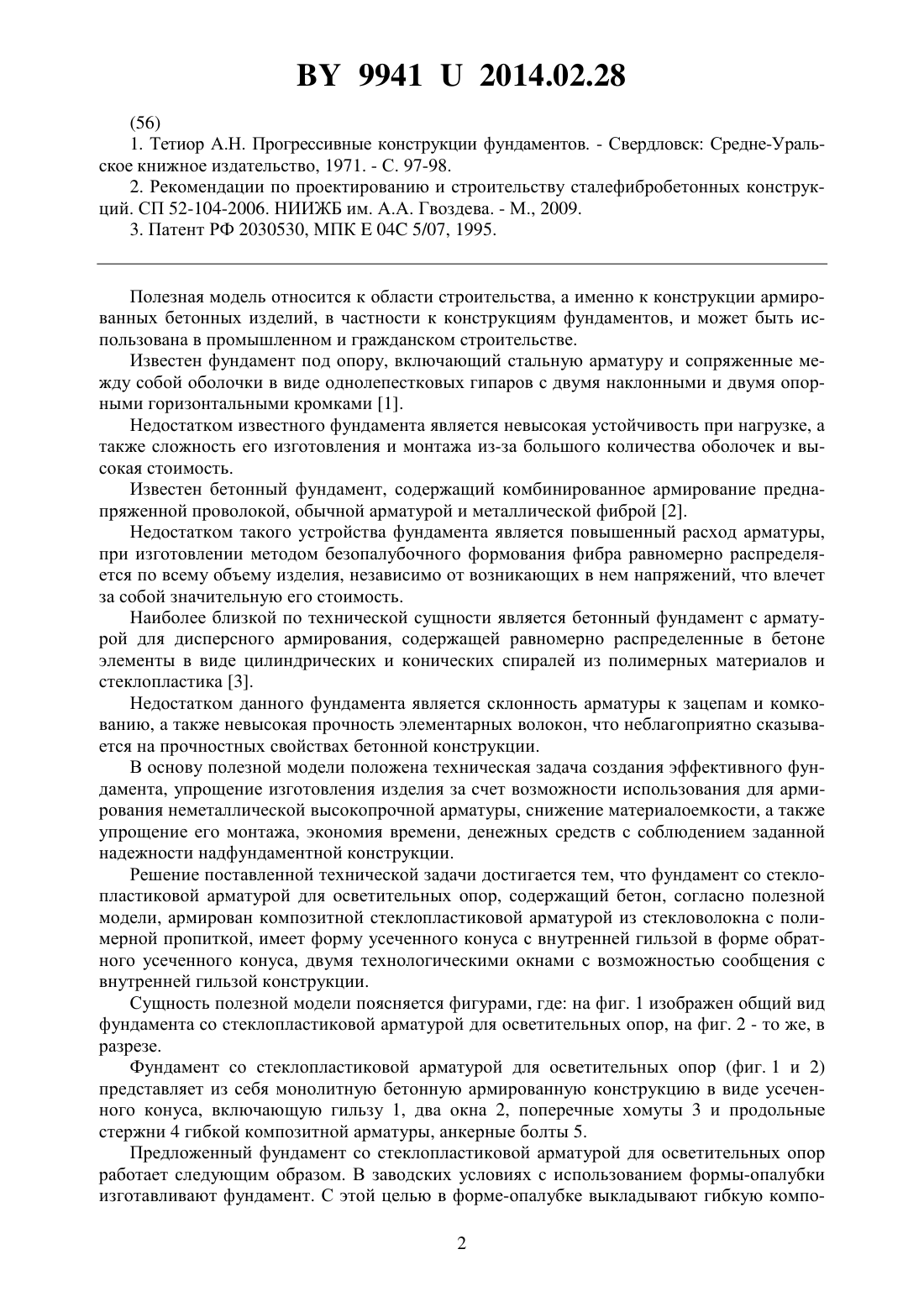

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ БЕТОННЫЙ ФУНДАМЕНТ СО СТЕКЛОПЛАСТИКОВОЙ АРМАТУРОЙ ДЛЯ ОСВЕТИТЕЛЬНЫХ ОПОР(71) Заявитель Совместное общество с ограниченной ответственностью Центр инновационных технологий МАПИД(72) Авторы Гавриленко Сергей Анатольевич Ильичв Валерий Александрович(73) Патентообладатель Совместное общество с ограниченной ответственностью Центр инновационных технологий МАПИД(57) Фундамент со стеклопластиковой арматурой для осветительных опор, содержащий бетон, отличающийся тем, что армирован композитной стеклопластиковой арматурой из стекловолокна с полимерной пропиткой, имеет форму усеченного конуса с внутренней гильзой в форме обратного усеченного конуса, двумя технологическими окнами с возможностью сообщения с внутренней гильзой конструкции.(56) 1. Тетиор А.Н. Прогрессивные конструкции фундаментов. - Свердловск Средне-Уральское книжное издательство, 1971. - С. 97-98. 2. Рекомендации по проектированию и строительству сталефибробетонных конструкций. СП 52-104-2006. НИИЖБ им. А.А. Гвоздева. - М., 2009. 3. Патент РФ 2030530, МПК 04 5/07, 1995. Полезная модель относится к области строительства, а именно к конструкции армированных бетонных изделий, в частности к конструкциям фундаментов, и может быть использована в промышленном и гражданском строительстве. Известен фундамент под опору, включающий стальную арматуру и сопряженные между собой оболочки в виде однолепестковых гипаров с двумя наклонными и двумя опорными горизонтальными кромками 1. Недостатком известного фундамента является невысокая устойчивость при нагрузке, а также сложность его изготовления и монтажа из-за большого количества оболочек и высокая стоимость. Известен бетонный фундамент, содержащий комбинированное армирование преднапряженной проволокой, обычной арматурой и металлической фиброй 2. Недостатком такого устройства фундамента является повышенный расход арматуры,при изготовлении методом безопалубочного формования фибра равномерно распределяется по всему объему изделия, независимо от возникающих в нем напряжений, что влечет за собой значительную его стоимость. Наиболее близкой по технической сущности является бетонный фундамент с арматурой для дисперсного армирования, содержащей равномерно распределенные в бетоне элементы в виде цилиндрических и конических спиралей из полимерных материалов и стеклопластика 3. Недостатком данного фундамента является склонность арматуры к зацепам и комкованию, а также невысокая прочность элементарных волокон, что неблагоприятно сказывается на прочностных свойствах бетонной конструкции. В основу полезной модели положена техническая задача создания эффективного фундамента, упрощение изготовления изделия за счет возможности использования для армирования неметаллической высокопрочной арматуры, снижение материалоемкости, а также упрощение его монтажа, экономия времени, денежных средств с соблюдением заданной надежности надфундаментной конструкции. Решение поставленной технической задачи достигается тем, что фундамент со стеклопластиковой арматурой для осветительных опор, содержащий бетон, согласно полезной модели, армирован композитной стеклопластиковой арматурой из стекловолокна с полимерной пропиткой, имеет форму усеченного конуса с внутренней гильзой в форме обратного усеченного конуса, двумя технологическими окнами с возможностью сообщения с внутренней гильзой конструкции. Сущность полезной модели поясняется фигурами, где на фиг. 1 изображен общий вид фундамента со стеклопластиковой арматурой для осветительных опор, на фиг. 2 - то же, в разрезе. Фундамент со стеклопластиковой арматурой для осветительных опор (фиг. 1 и 2) представляет из себя монолитную бетонную армированную конструкцию в виде усеченного конуса, включающую гильзу 1, два окна 2, поперечные хомуты 3 и продольные стержни 4 гибкой композитной арматуры, анкерные болты 5. Предложенный фундамент со стеклопластиковой арматурой для осветительных опор работает следующим образом. В заводских условиях с использованием формы-опалубки изготавливают фундамент. С этой целью в форме-опалубке выкладывают гибкую компо 2 99412014.02.28 зитную арматуру из стеклопластика с полимерной пропиткой для поперечных хомутов 3 диаметром 4-5 мм, для продольных стержней 4 диаметром 6-12 мм, применяемые композитные арматурные элементы для армирования обладают повышенными прочностными свойствами, удобны в использовании, не подвержены комкованию. Фундамент со стеклопластиковой арматурой для осветительных опор изготавливают в форме усеченного конуса. Заливка бетона и формирование фундамента происходит с помощью вибратора. В центре фундамента формируют гильзу 1, имеющую форму обратного усеченного конуса,сужающегося книзу, одновременно выполняют два окна 2 для последующей возможности сообщения с внутренней полостью гильзы 1, в верхней части фундамента устанавливают анкерные болты 5, предназначенные для крепления осветительной опоры. Изготовленный фундамент со стеклопластиковой арматурой для осветительных опор доставляют на объект, устанавливают в заранее подготовленный котлован, который далее засыпают и уплотняют грунт. Осветительную опору устанавливают на фундамент и через имеющийся в нижней ее части фланец анкерными болтами 5 крепят к фундаменту. При необходимости,используя окна 2 и гильзу 1 фундамента, производят контроль монтажа электропроводки через выполненную штробу в грунте. Нагрузка от установленной и закрепленной анкерными болтами 5 осветительной опоры передается через анкерные болты 5 на фундамент в виде продольной силы, изгибающего момента и поперечной (распорной) силы, которые, в свою очередь, передаются на оболочку площади опорного контура фундамента. Благодаря большей площади контакта поверхности опорной формы усеченного конуса фундамента с грунтом, по сравнению с известными фундаментами, а также за счет более рациональной передачи распорных нагрузок через наклонные поверхности опорных элементов на основание, обеспечиваются несущая способность и устойчивость фундамента, а коническая форма фундамента предотвращает выдавливание его из грунта при температурах ниже нуля. Сравнение предложенного фундамента со стеклопластиковой арматурой для осветительных опор с фундаментами, армированными стальной арматурой, показывает, что достигается значительная экономия по стали и трудозатратах на стройплощадке от применения новых композитных материалов арматуры без снижения прочностных характеристик. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
