Устройство для крепления концов стеклопластиковой арматуры

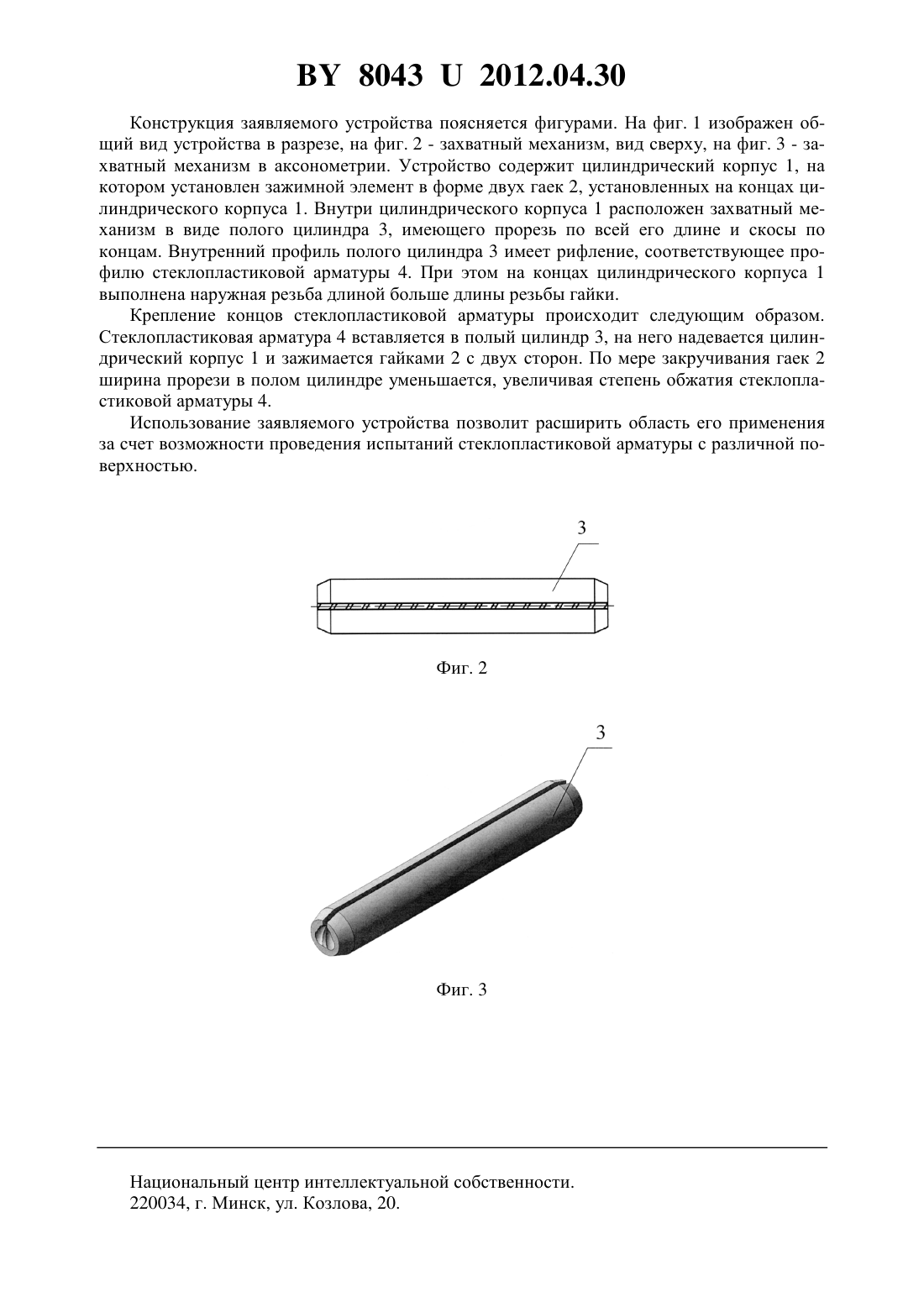

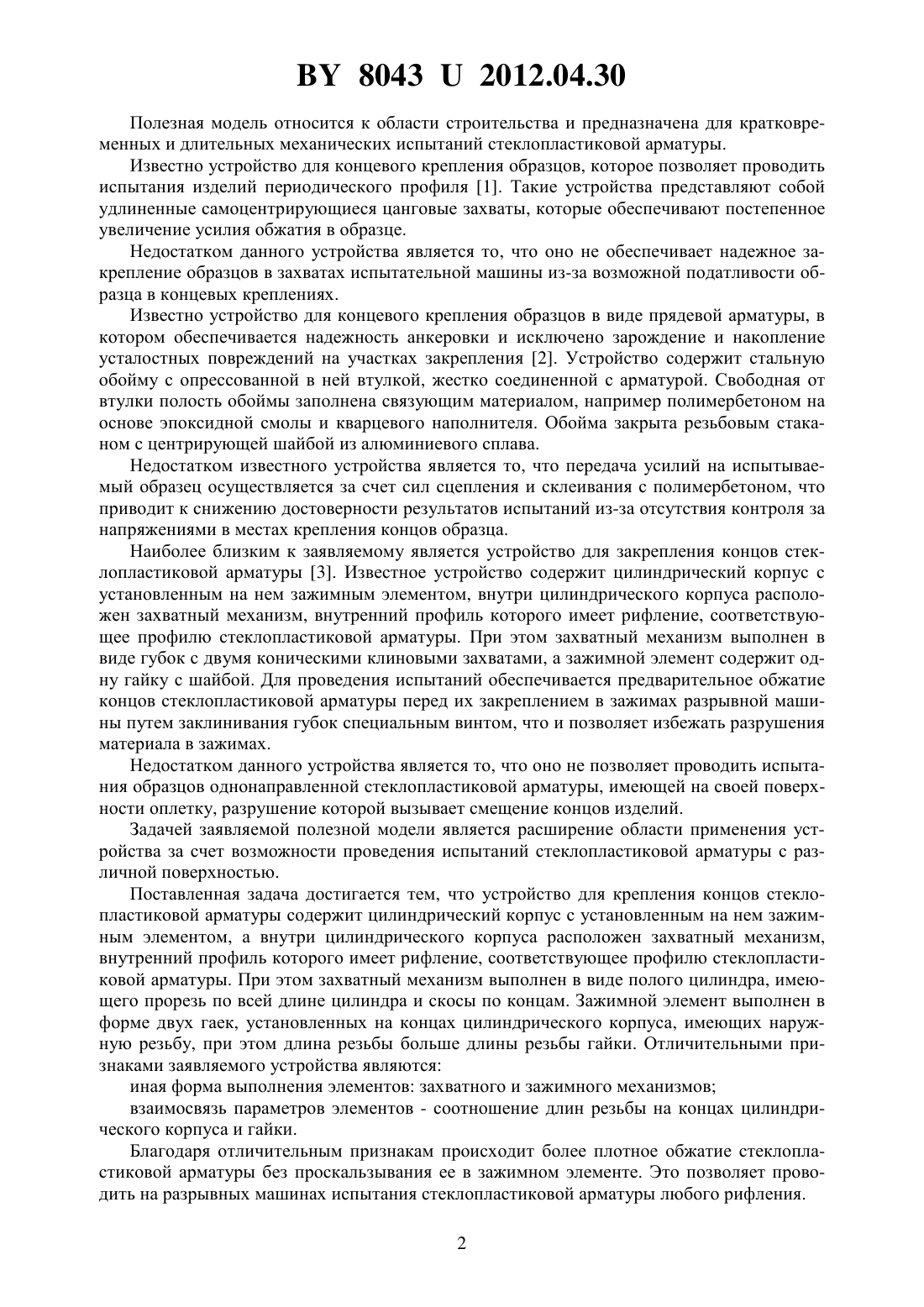

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ КОНЦОВ СТЕКЛОПЛАСТИКОВОЙ АРМАТУРЫ(71) Заявитель Учреждение образования Полоцкий государственный университет(72) Авторы Попок Николай Николаевич Шабанов Дмитрий Николаевич Терентьев Виктор Александрович Никитин Александр Сергеевич Томашевич Стас Владимирович(73) Патентообладатель Учреждение образования Полоцкий государственный университет(57) Устройство для крепления концов стеклопластиковой арматуры, содержащее цилиндрический корпус с установленным на нем зажимным элементом, внутри цилиндрического корпуса расположен захватный механизм, внутренний профиль которого имеет рифление,соответствующее профилю стеклопластиковой арматуры, отличающееся тем, что захватный механизм выполнен в виде полого цилиндра, имеющего прорезь по всей длине цилиндра и скосы по концам, зажимной элемент выполнен в форме двух гаек, установленных на концах цилиндрического корпуса, имеющих наружную резьбу, при этом длина резьбы больше длины резьбы гайки.(56) 1. Травин В.И. Капитальный ремонт и реконструкция жилых и общественных зданий Учебное пособие для архитектурных и строительных специальностей вузов. - Ростов н/Д Феникс, 2004. - 256 с. 2. Шевцова К.К. Архитектура гражданских и промышленных зданий. Том . - М.,1983. - 232 с. 3. Патент РБ 5489, МПК 01 3/00 // ОБ 4 (69). - 30.08.2009. - С. 232. 80432012.04.30 Полезная модель относится к области строительства и предназначена для кратковременных и длительных механических испытаний стеклопластиковой арматуры. Известно устройство для концевого крепления образцов, которое позволяет проводить испытания изделий периодического профиля 1. Такие устройства представляют собой удлиненные самоцентрирующиеся цанговые захваты, которые обеспечивают постепенное увеличение усилия обжатия в образце. Недостатком данного устройства является то, что оно не обеспечивает надежное закрепление образцов в захватах испытательной машины из-за возможной податливости образца в концевых креплениях. Известно устройство для концевого крепления образцов в виде прядевой арматуры, в котором обеспечивается надежность анкеровки и исключено зарождение и накопление усталостных повреждений на участках закрепления 2. Устройство содержит стальную обойму с опрессованной в ней втулкой, жестко соединенной с арматурой. Свободная от втулки полость обоймы заполнена связующим материалом, например полимербетоном на основе эпоксидной смолы и кварцевого наполнителя. Обойма закрыта резьбовым стаканом с центрирующей шайбой из алюминиевого сплава. Недостатком известного устройства является то, что передача усилий на испытываемый образец осуществляется за счет сил сцепления и склеивания с полимербетоном, что приводит к снижению достоверности результатов испытаний из-за отсутствия контроля за напряжениями в местах крепления концов образца. Наиболее близким к заявляемому является устройство для закрепления концов стеклопластиковой арматуры 3. Известное устройство содержит цилиндрический корпус с установленным на нем зажимным элементом, внутри цилиндрического корпуса расположен захватный механизм, внутренний профиль которого имеет рифление, соответствующее профилю стеклопластиковой арматуры. При этом захватный механизм выполнен в виде губок с двумя коническими клиновыми захватами, а зажимной элемент содержит одну гайку с шайбой. Для проведения испытаний обеспечивается предварительное обжатие концов стеклопластиковой арматуры перед их закреплением в зажимах разрывной машины путем заклинивания губок специальным винтом, что и позволяет избежать разрушения материала в зажимах. Недостатком данного устройства является то, что оно не позволяет проводить испытания образцов однонаправленной стеклопластиковой арматуры, имеющей на своей поверхности оплетку, разрушение которой вызывает смещение концов изделий. Задачей заявляемой полезной модели является расширение области применения устройства за счет возможности проведения испытаний стеклопластиковой арматуры с различной поверхностью. Поставленная задача достигается тем, что устройство для крепления концов стеклопластиковой арматуры содержит цилиндрический корпус с установленным на нем зажимным элементом, а внутри цилиндрического корпуса расположен захватный механизм,внутренний профиль которого имеет рифление, соответствующее профилю стеклопластиковой арматуры. При этом захватный механизм выполнен в виде полого цилиндра, имеющего прорезь по всей длине цилиндра и скосы по концам. Зажимной элемент выполнен в форме двух гаек, установленных на концах цилиндрического корпуса, имеющих наружную резьбу, при этом длина резьбы больше длины резьбы гайки. Отличительными признаками заявляемого устройства являются иная форма выполнения элементов захватного и зажимного механизмов взаимосвязь параметров элементов - соотношение длин резьбы на концах цилиндрического корпуса и гайки. Благодаря отличительным признакам происходит более плотное обжатие стеклопластиковой арматуры без проскальзывания ее в зажимном элементе. Это позволяет проводить на разрывных машинах испытания стеклопластиковой арматуры любого рифления. 2 80432012.04.30 Конструкция заявляемого устройства поясняется фигурами. На фиг. 1 изображен общий вид устройства в разрезе, на фиг. 2 - захватный механизм, вид сверху, на фиг. 3 - захватный механизм в аксонометрии. Устройство содержит цилиндрический корпус 1, на котором установлен зажимной элемент в форме двух гаек 2, установленных на концах цилиндрического корпуса 1. Внутри цилиндрического корпуса 1 расположен захватный механизм в виде полого цилиндра 3, имеющего прорезь по всей его длине и скосы по концам. Внутренний профиль полого цилиндра 3 имеет рифление, соответствующее профилю стеклопластиковой арматуры 4. При этом на концах цилиндрического корпуса 1 выполнена наружная резьба длиной больше длины резьбы гайки. Крепление концов стеклопластиковой арматуры происходит следующим образом. Стеклопластиковая арматура 4 вставляется в полый цилиндр 3, на него надевается цилиндрический корпус 1 и зажимается гайками 2 с двух сторон. По мере закручивания гаек 2 ширина прорези в полом цилиндре уменьшается, увеличивая степень обжатия стеклопластиковой арматуры 4. Использование заявляемого устройства позволит расширить область его применения за счет возможности проведения испытаний стеклопластиковой арматуры с различной поверхностью. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
