Зажим для моделирования открытой раны печени в эксперименте

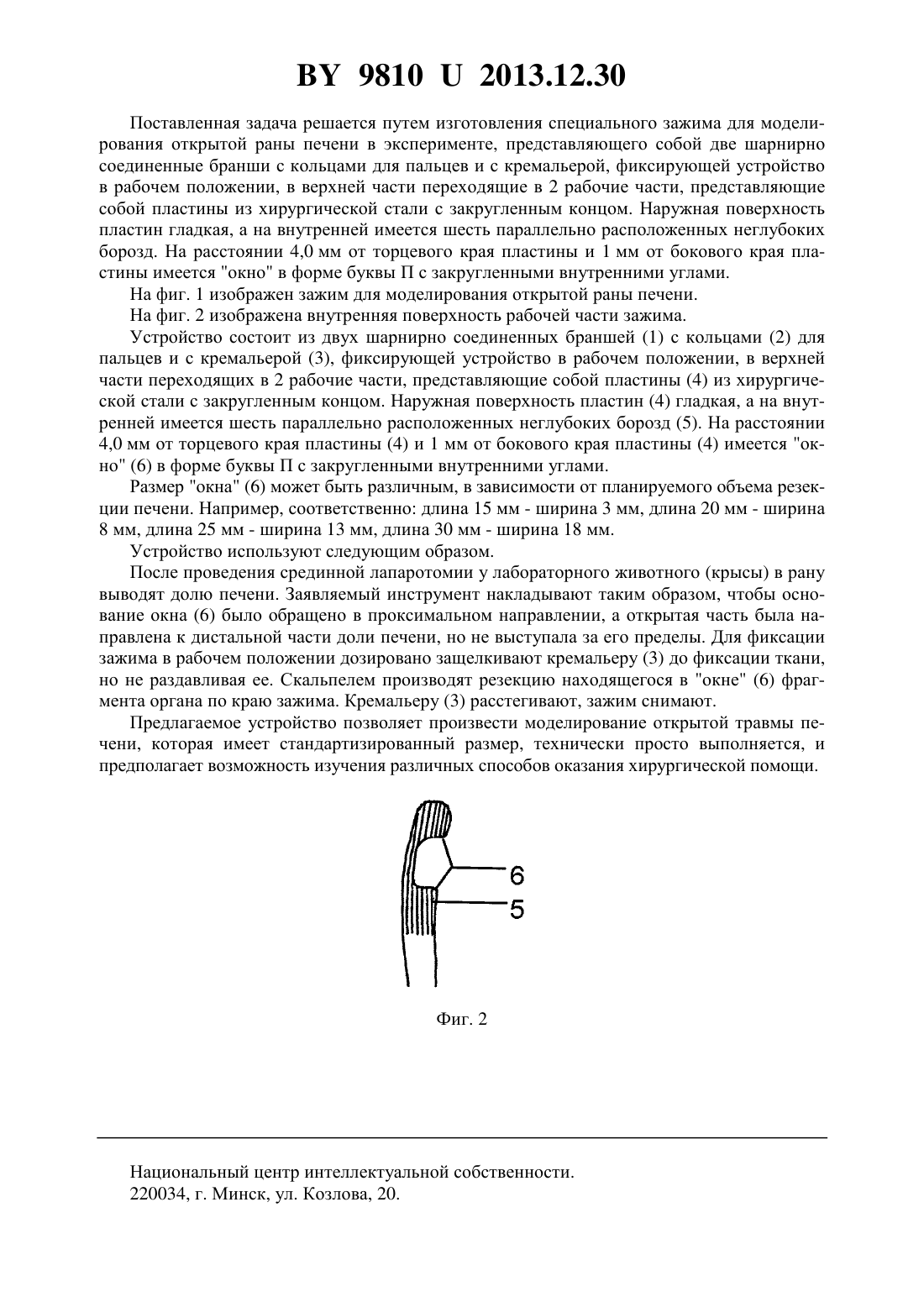

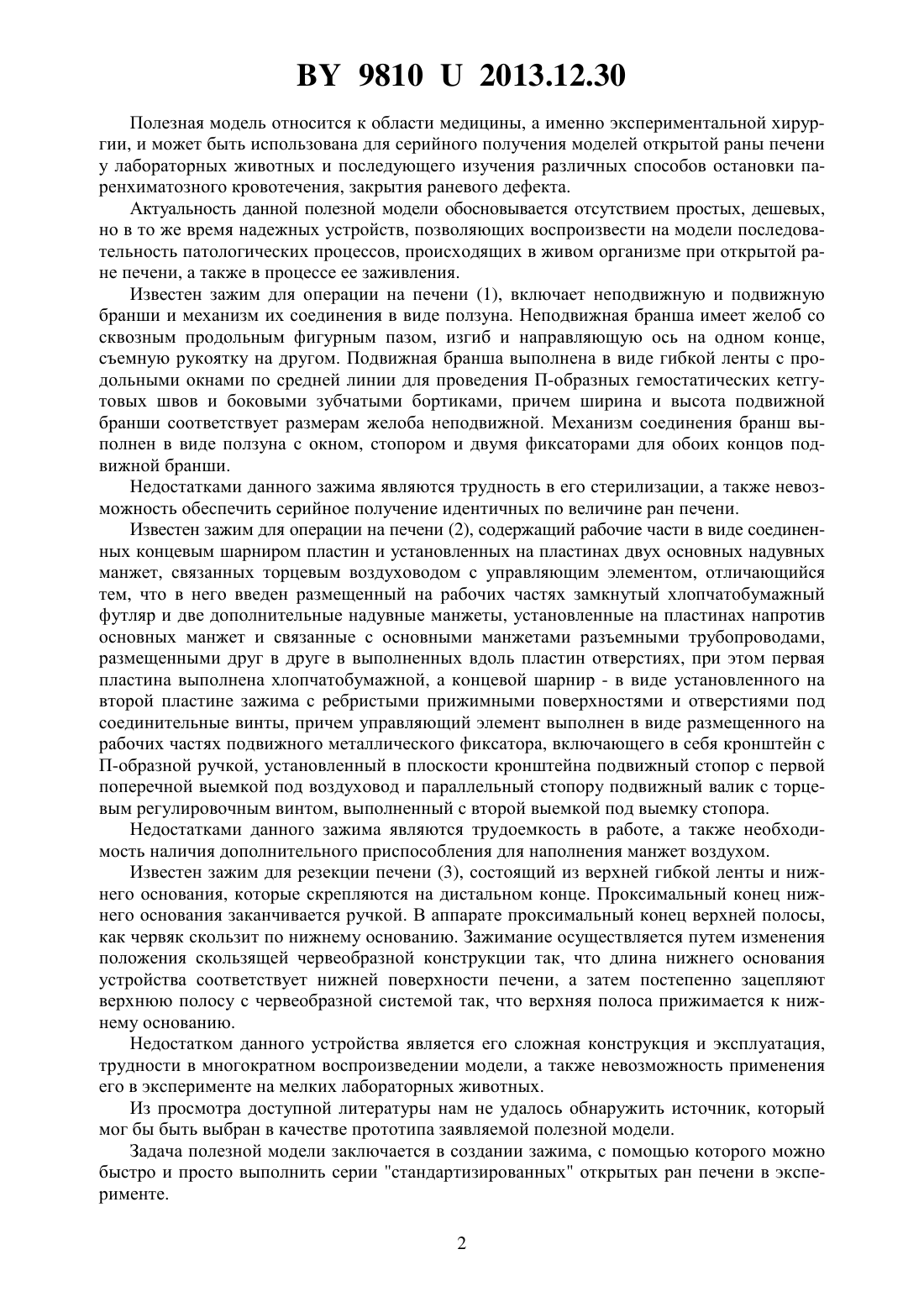

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ЗАЖИМ ДЛЯ МОДЕЛИРОВАНИЯ ОТКРЫТОЙ РАНЫ ПЕЧЕНИ В ЭКСПЕРИМЕНТЕ(71) Заявитель Учреждение образования Гродненский государственный медицинский университет(72) Авторы Кудло Виктор Валентинович Цыдик Иван Станиславович(73) Патентообладатель Учреждение образования Гродненский государственный медицинский университет(57) Зажим для моделирования открытой раны печени в эксперименте, содержащий две шарнирно соединенные бранши с кольцами для пальцев и с кремальерой, фиксирующей устройство в рабочем положении, в верхней части переходящие в две рабочие части,представляющие собой пластины из хирургической стали с закругленными концами, на внутренней поверхности которых имеется шесть параллельно расположенных неглубоких борозд, и имеющими окно в форме буквы П с закругленными внутренними углами, расположенное на расстоянии 4,0 мм от торцевого края и 1,0 мм от бокового края пластины. 98102013.12.30 Полезная модель относится к области медицины, а именно экспериментальной хирургии, и может быть использована для серийного получения моделей открытой раны печени у лабораторных животных и последующего изучения различных способов остановки паренхиматозного кровотечения, закрытия раневого дефекта. Актуальность данной полезной модели обосновывается отсутствием простых, дешевых,но в то же время надежных устройств, позволяющих воспроизвести на модели последовательность патологических процессов, происходящих в живом организме при открытой ране печени, а также в процессе ее заживления. Известен зажим для операции на печени (1), включает неподвижную и подвижную бранши и механизм их соединения в виде ползуна. Неподвижная бранша имеет желоб со сквозным продольным фигурным пазом, изгиб и направляющую ось на одном конце,съемную рукоятку на другом. Подвижная бранша выполнена в виде гибкой ленты с продольными окнами по средней линии для проведения П-образных гемостатических кетгутовых швов и боковыми зубчатыми бортиками, причем ширина и высота подвижной бранши соответствует размерам желоба неподвижной. Механизм соединения бранш выполнен в виде ползуна с окном, стопором и двумя фиксаторами для обоих концов подвижной бранши. Недостатками данного зажима являются трудность в его стерилизации, а также невозможность обеспечить серийное получение идентичных по величине ран печени. Известен зажим для операции на печени (2), содержащий рабочие части в виде соединенных концевым шарниром пластин и установленных на пластинах двух основных надувных манжет, связанных торцевым воздуховодом с управляющим элементом, отличающийся тем, что в него введен размещенный на рабочих частях замкнутый хлопчатобумажный футляр и две дополнительные надувные манжеты, установленные на пластинах напротив основных манжет и связанные с основными манжетами разъемными трубопроводами,размещенными друг в друге в выполненных вдоль пластин отверстиях, при этом первая пластина выполнена хлопчатобумажной, а концевой шарнир - в виде установленного на второй пластине зажима с ребристыми прижимными поверхностями и отверстиями под соединительные винты, причем управляющий элемент выполнен в виде размещенного на рабочих частях подвижного металлического фиксатора, включающего в себя кронштейн с П-образной ручкой, установленный в плоскости кронштейна подвижный стопор с первой поперечной выемкой под воздуховод и параллельный стопору подвижный валик с торцевым регулировочным винтом, выполненный с второй выемкой под выемку стопора. Недостатками данного зажима являются трудоемкость в работе, а также необходимость наличия дополнительного приспособления для наполнения манжет воздухом. Известен зажим для резекции печени (3), состоящий из верхней гибкой ленты и нижнего основания, которые скрепляются на дистальном конце. Проксимальный конец нижнего основания заканчивается ручкой. В аппарате проксимальный конец верхней полосы,как червяк скользит по нижнему основанию. Зажимание осуществляется путем изменения положения скользящей червеобразной конструкции так, что длина нижнего основания устройства соответствует нижней поверхности печени, а затем постепенно зацепляют верхнюю полосу с червеобразной системой так, что верхняя полоса прижимается к нижнему основанию. Недостатком данного устройства является его сложная конструкция и эксплуатация,трудности в многократном воспроизведении модели, а также невозможность применения его в эксперименте на мелких лабораторных животных. Из просмотра доступной литературы нам не удалось обнаружить источник, который мог бы быть выбран в качестве прототипа заявляемой полезной модели. Задача полезной модели заключается в создании зажима, с помощью которого можно быстро и просто выполнить серии стандартизированных открытых ран печени в эксперименте. 2 98102013.12.30 Поставленная задача решается путем изготовления специального зажима для моделирования открытой раны печени в эксперименте, представляющего собой две шарнирно соединенные бранши с кольцами для пальцев и с кремальерой, фиксирующей устройство в рабочем положении, в верхней части переходящие в 2 рабочие части, представляющие собой пластины из хирургической стали с закругленным концом. Наружная поверхность пластин гладкая, а на внутренней имеется шесть параллельно расположенных неглубоких борозд. На расстоянии 4,0 мм от торцевого края пластины и 1 мм от бокового края пластины имеется окно в форме буквы П с закругленными внутренними углами. На фиг. 1 изображен зажим для моделирования открытой раны печени. На фиг. 2 изображена внутренняя поверхность рабочей части зажима. Устройство состоит из двух шарнирно соединенных браншей (1) с кольцами (2) для пальцев и с кремальерой (3), фиксирующей устройство в рабочем положении, в верхней части переходящих в 2 рабочие части, представляющие собой пластины (4) из хирургической стали с закругленным концом. Наружная поверхность пластин (4) гладкая, а на внутренней имеется шесть параллельно расположенных неглубоких борозд (5). На расстоянии 4,0 мм от торцевого края пластины (4) и 1 мм от бокового края пластины (4) имеется окно (6) в форме буквы П с закругленными внутренними углами. Размер окна (6) может быть различным, в зависимости от планируемого объема резекции печени. Например, соответственно длина 15 мм - ширина 3 мм, длина 20 мм - ширина 8 мм, длина 25 мм - ширина 13 мм, длина 30 мм - ширина 18 мм. Устройство используют следующим образом. После проведения срединной лапаротомии у лабораторного животного (крысы) в рану выводят долю печени. Заявляемый инструмент накладывают таким образом, чтобы основание окна (6) было обращено в проксимальном направлении, а открытая часть была направлена к дистальной части доли печени, но не выступала за его пределы. Для фиксации зажима в рабочем положении дозировано защелкивают кремальеру (3) до фиксации ткани,но не раздавливая ее. Скальпелем производят резекцию находящегося в окне (6) фрагмента органа по краю зажима. Кремальеру (3) расстегивают, зажим снимают. Предлагаемое устройство позволяет произвести моделирование открытой травмы печени, которая имеет стандартизированный размер, технически просто выполняется, и предполагает возможность изучения различных способов оказания хирургической помощи. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
