Нож для кормоуборочных машин

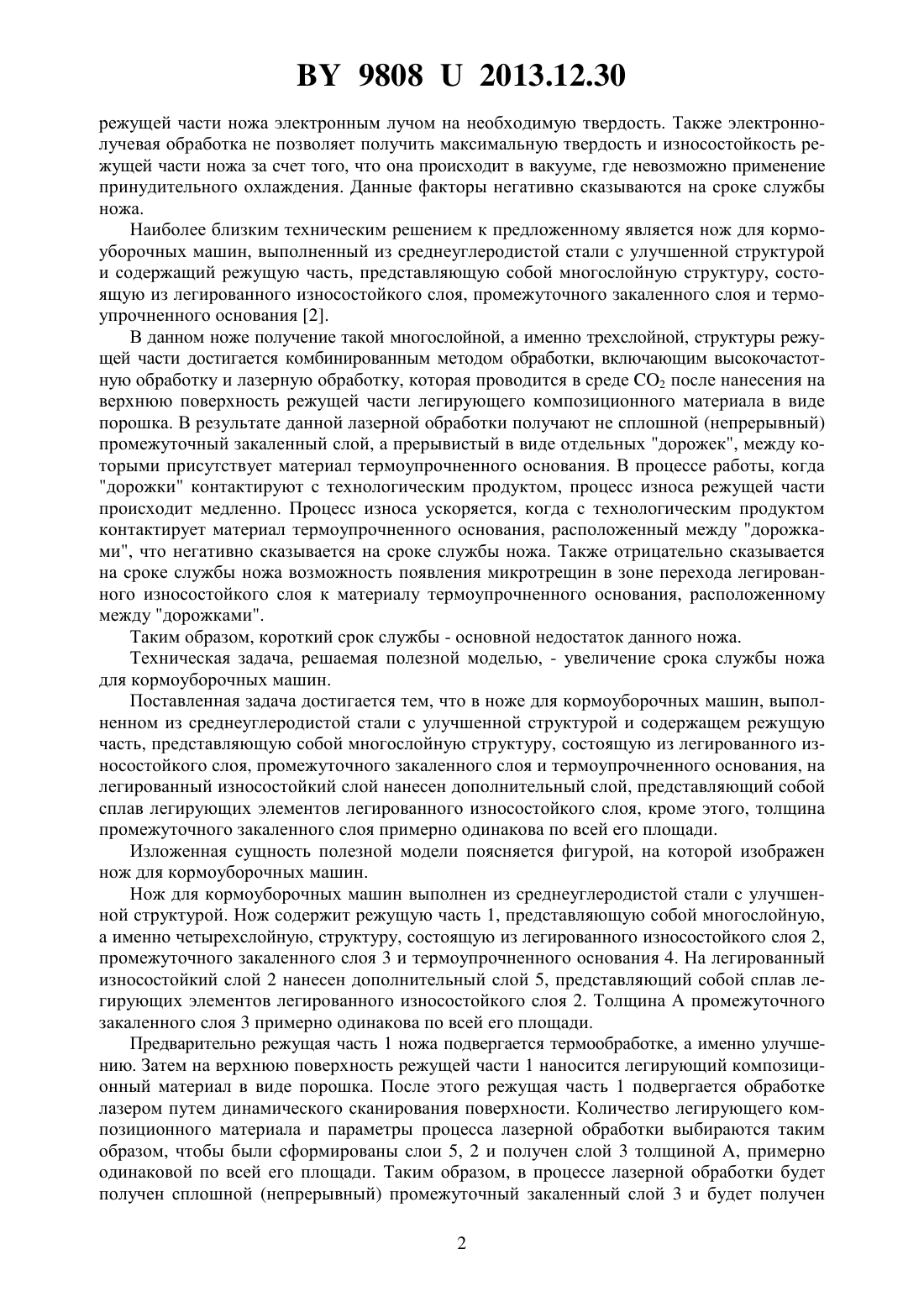

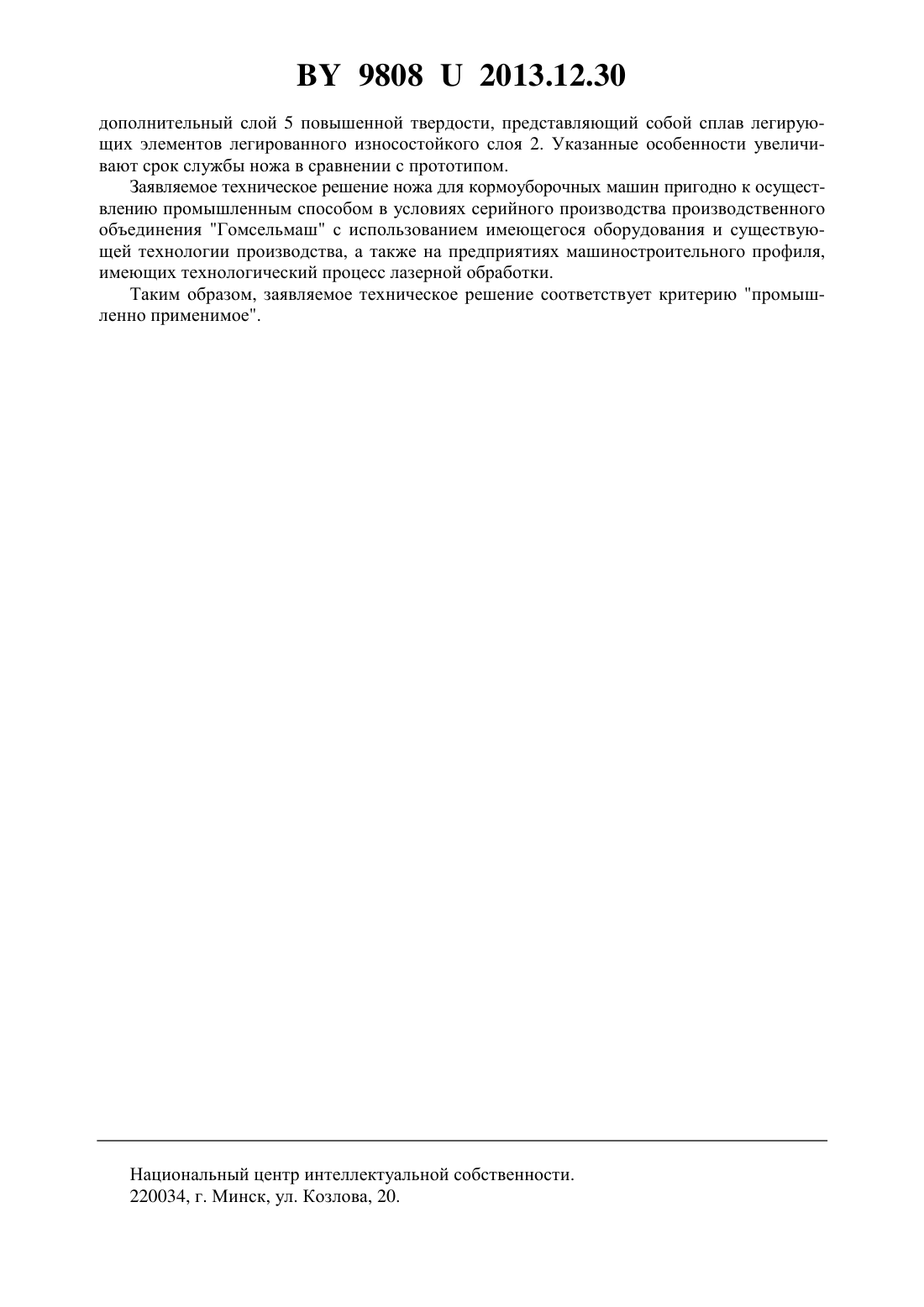

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ НОЖ ДЛЯ КОРМОУБОРОЧНЫХ МАШИН(71) Заявитель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(72) Авторы Рехлицкий Олег Валентинович Соловей Николай Федорович(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(57) Нож для кормоуборочных машин, выполненный из среднеуглеродистой стали с улучшенной структурой и содержащий режущую часть, представляющую собой многослойную структуру, состоящую из легированного износостойкого слоя, промежуточного закаленного слоя и термоупрочненного основания, отличающийся тем, что на легированный износостойкий слой нанесен дополнительный слой, представляющий собой сплав легирующих элементов легированного износостойкого слоя, кроме этого, толщина промежуточного закаленного слоя примерно одинакова по всей его площади.(56) 1. Патент Германии 260178 3, 1988. 2. Патент Республики Беларусь 2696, 2006. Полезная модель относится к области изготовления ножей для кормоуборочных машин, в частности к обработке их режущей части. Известен нож для кормоуборочных машин, выполненный из среднеуглеродистой стали с улучшенной структурой и содержащий режущую часть 1. Режущая часть данного ножа имеет поверхностно-закаленный слой, полученный с помощью обработки ее электронным лучом. Недостатком данного ножа является наличие обезуглероженного слоя на поверхности ножа после процесса улучшения, что не позволяет в дальнейшем упрочнить поверхность 98082013.12.30 режущей части ножа электронным лучом на необходимую твердость. Также электроннолучевая обработка не позволяет получить максимальную твердость и износостойкость режущей части ножа за счет того, что она происходит в вакууме, где невозможно применение принудительного охлаждения. Данные факторы негативно сказываются на сроке службы ножа. Наиболее близким техническим решением к предложенному является нож для кормоуборочных машин, выполненный из среднеуглеродистой стали с улучшенной структурой и содержащий режущую часть, представляющую собой многослойную структуру, состоящую из легированного износостойкого слоя, промежуточного закаленного слоя и термоупрочненного основания 2. В данном ноже получение такой многослойной, а именно трехслойной, структуры режущей части достигается комбинированным методом обработки, включающим высокочастотную обработку и лазерную обработку, которая проводится в среде 2 после нанесения на верхнюю поверхность режущей части легирующего композиционного материала в виде порошка. В результате данной лазерной обработки получают не сплошной (непрерывный) промежуточный закаленный слой, а прерывистый в виде отдельных дорожек, между которыми присутствует материал термоупрочненного основания. В процессе работы, когда дорожки контактируют с технологическим продуктом, процесс износа режущей части происходит медленно. Процесс износа ускоряется, когда с технологическим продуктом контактирует материал термоупрочненного основания, расположенный между дорожками, что негативно сказывается на сроке службы ножа. Также отрицательно сказывается на сроке службы ножа возможность появления микротрещин в зоне перехода легированного износостойкого слоя к материалу термоупрочненного основания, расположенному между дорожками. Таким образом, короткий срок службы - основной недостаток данного ножа. Техническая задача, решаемая полезной моделью, - увеличение срока службы ножа для кормоуборочных машин. Поставленная задача достигается тем, что в ноже для кормоуборочных машин, выполненном из среднеуглеродистой стали с улучшенной структурой и содержащем режущую часть, представляющую собой многослойную структуру, состоящую из легированного износостойкого слоя, промежуточного закаленного слоя и термоупрочненного основания, на легированный износостойкий слой нанесен дополнительный слой, представляющий собой сплав легирующих элементов легированного износостойкого слоя, кроме этого, толщина промежуточного закаленного слоя примерно одинакова по всей его площади. Изложенная сущность полезной модели поясняется фигурой, на которой изображен нож для кормоуборочных машин. Нож для кормоуборочных машин выполнен из среднеуглеродистой стали с улучшенной структурой. Нож содержит режущую часть 1, представляющую собой многослойную,а именно четырехслойную, структуру, состоящую из легированного износостойкого слоя 2,промежуточного закаленного слоя 3 и термоупрочненного основания 4. На легированный износостойкий слой 2 нанесен дополнительный слой 5, представляющий собой сплав легирующих элементов легированного износостойкого слоя 2. Толщина А промежуточного закаленного слоя 3 примерно одинакова по всей его площади. Предварительно режущая часть 1 ножа подвергается термообработке, а именно улучшению. Затем на верхнюю поверхность режущей части 1 наносится легирующий композиционный материал в виде порошка. После этого режущая часть 1 подвергается обработке лазером путем динамического сканирования поверхности. Количество легирующего композиционного материала и параметры процесса лазерной обработки выбираются таким образом, чтобы были сформированы слои 5, 2 и получен слой 3 толщиной А, примерно одинаковой по всей его площади. Таким образом, в процессе лазерной обработки будет получен сплошной (непрерывный) промежуточный закаленный слой 3 и будет получен 2 98082013.12.30 дополнительный слой 5 повышенной твердости, представляющий собой сплав легирующих элементов легированного износостойкого слоя 2. Указанные особенности увеличивают срок службы ножа в сравнении с прототипом. Заявляемое техническое решение ножа для кормоуборочных машин пригодно к осуществлению промышленным способом в условиях серийного производства производственного объединения Гомсельмаш с использованием имеющегося оборудования и существующей технологии производства, а также на предприятиях машиностроительного профиля,имеющих технологический процесс лазерной обработки. Таким образом, заявляемое техническое решение соответствует критерию промышленно применимое. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
