Устройство для образования уширения в скважине

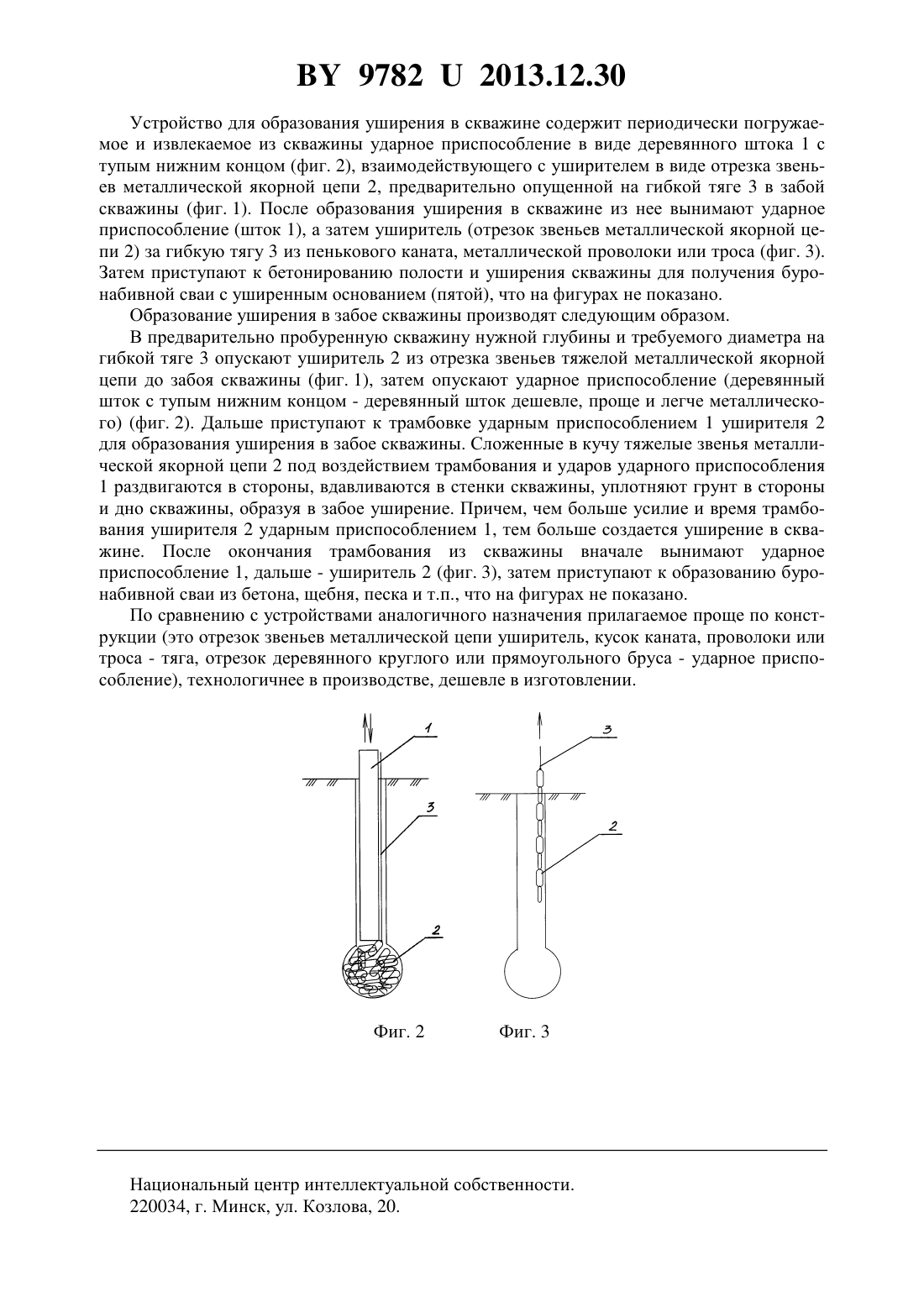

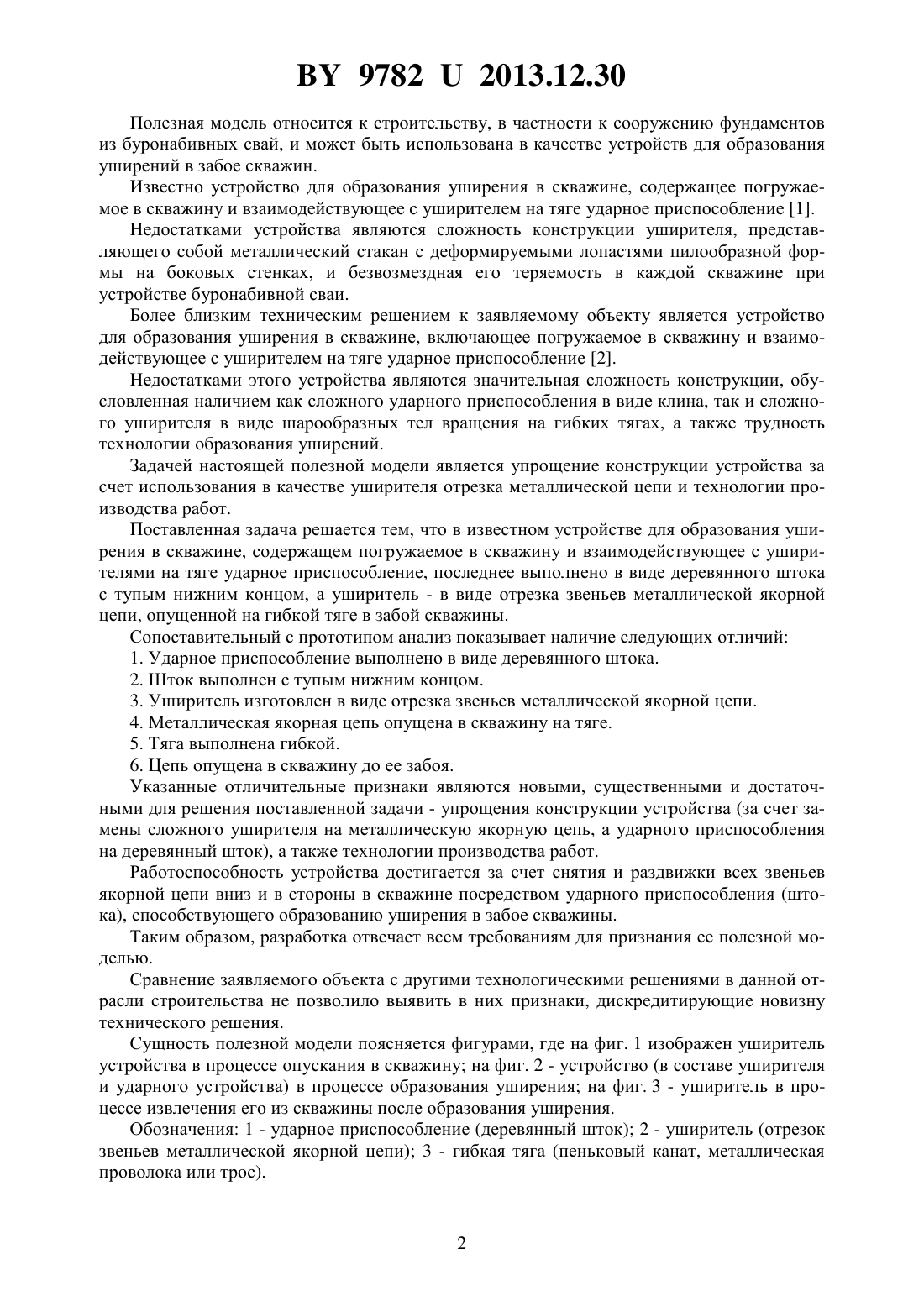

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОБРАЗОВАНИЯ УШИРЕНИЯ В СКВАЖИНЕ(71) Заявитель Учреждение образования Брестский государственный технический университет(72) Авторы Чернюк Владимир Петрович Шляхова Екатерина Ивановна(73) Патентообладатель Учреждение образования Брестский государственный технический университет(57) Устройство для образования уширения в скважине, содержащее погружаемое в скважину и взаимодействующее с уширителем на тяге ударное приспособление, отличающееся тем, что ударное приспособление выполнено в виде деревянного штока с тупым нижним концом, а уширитель - в виде отрезка звеньев металлической якорной цепи, опущенной на гибкой тяге в забой скважины.(56) 1. Патент РБ на полезную модель 4869, МПК 025/34, 2008 (аналог). 2. Патент РБ на полезную модель 2081, МПК 217/28, 2005 (прототип). 97822013.12.30 Полезная модель относится к строительству, в частности к сооружению фундаментов из буронабивных свай, и может быть использована в качестве устройств для образования уширений в забое скважин. Известно устройство для образования уширения в скважине, содержащее погружаемое в скважину и взаимодействующее с уширителем на тяге ударное приспособление 1. Недостатками устройства являются сложность конструкции уширителя, представляющего собой металлический стакан с деформируемыми лопастями пилообразной формы на боковых стенках, и безвозмездная его теряемость в каждой скважине при устройстве буронабивной сваи. Более близким техническим решением к заявляемому объекту является устройство для образования уширения в скважине, включающее погружаемое в скважину и взаимодействующее с уширителем на тяге ударное приспособление 2. Недостатками этого устройства являются значительная сложность конструкции, обусловленная наличием как сложного ударного приспособления в виде клина, так и сложного уширителя в виде шарообразных тел вращения на гибких тягах, а также трудность технологии образования уширений. Задачей настоящей полезной модели является упрощение конструкции устройства за счет использования в качестве уширителя отрезка металлической цепи и технологии производства работ. Поставленная задача решается тем, что в известном устройстве для образования уширения в скважине, содержащем погружаемое в скважину и взаимодействующее с уширителями на тяге ударное приспособление, последнее выполнено в виде деревянного штока с тупым нижним концом, а уширитель - в виде отрезка звеньев металлической якорной цепи, опущенной на гибкой тяге в забой скважины. Сопоставительный с прототипом анализ показывает наличие следующих отличий 1. Ударное приспособление выполнено в виде деревянного штока. 2. Шток выполнен с тупым нижним концом. 3. Уширитель изготовлен в виде отрезка звеньев металлической якорной цепи. 4. Металлическая якорная цепь опущена в скважину на тяге. 5. Тяга выполнена гибкой. 6. Цепь опущена в скважину до ее забоя. Указанные отличительные признаки являются новыми, существенными и достаточными для решения поставленной задачи - упрощения конструкции устройства (за счет замены сложного уширителя на металлическую якорную цепь, а ударного приспособления на деревянный шток), а также технологии производства работ. Работоспособность устройства достигается за счет снятия и раздвижки всех звеньев якорной цепи вниз и в стороны в скважине посредством ударного приспособления (штока), способствующего образованию уширения в забое скважины. Таким образом, разработка отвечает всем требованиям для признания ее полезной моделью. Сравнение заявляемого объекта с другими технологическими решениями в данной отрасли строительства не позволило выявить в них признаки, дискредитирующие новизну технического решения. Сущность полезной модели поясняется фигурами, где на фиг. 1 изображен уширитель устройства в процессе опускания в скважину на фиг. 2 - устройство (в составе уширителя и ударного устройства) в процессе образования уширения на фиг. 3 - уширитель в процессе извлечения его из скважины после образования уширения. Обозначения 1 - ударное приспособление (деревянный шток) 2 - уширитель (отрезок звеньев металлической якорной цепи) 3 - гибкая тяга (пеньковый канат, металлическая проволока или трос). 97822013.12.30 Устройство для образования уширения в скважине содержит периодически погружаемое и извлекаемое из скважины ударное приспособление в виде деревянного штока 1 с тупым нижним концом (фиг. 2), взаимодействующего с уширителем в виде отрезка звеньев металлической якорной цепи 2, предварительно опущенной на гибкой тяге 3 в забой скважины (фиг. 1). После образования уширения в скважине из нее вынимают ударное приспособление (шток 1), а затем уширитель (отрезок звеньев металлической якорной цепи 2) за гибкую тягу 3 из пенькового каната, металлической проволоки или троса (фиг. 3). Затем приступают к бетонированию полости и уширения скважины для получения буронабивной сваи с уширенным основанием (пятой), что на фигурах не показано. Образование уширения в забое скважины производят следующим образом. В предварительно пробуренную скважину нужной глубины и требуемого диаметра на гибкой тяге 3 опускают уширитель 2 из отрезка звеньев тяжелой металлической якорной цепи до забоя скважины (фиг. 1), затем опускают ударное приспособление (деревянный шток с тупым нижним концом - деревянный шток дешевле, проще и легче металлического) (фиг. 2). Дальше приступают к трамбовке ударным приспособлением 1 уширителя 2 для образования уширения в забое скважины. Сложенные в кучу тяжелые звенья металлической якорной цепи 2 под воздействием трамбования и ударов ударного приспособления 1 раздвигаются в стороны, вдавливаются в стенки скважины, уплотняют грунт в стороны и дно скважины, образуя в забое уширение. Причем, чем больше усилие и время трамбования уширителя 2 ударным приспособлением 1, тем больше создается уширение в скважине. После окончания трамбования из скважины вначале вынимают ударное приспособление 1, дальше - уширитель 2 (фиг. 3), затем приступают к образованию буронабивной сваи из бетона, щебня, песка и т.п., что на фигурах не показано. По сравнению с устройствами аналогичного назначения прилагаемое проще по конструкции (это отрезок звеньев металлической цепи уширитель, кусок каната, проволоки или троса - тяга, отрезок деревянного круглого или прямоугольного бруса - ударное приспособление), технологичнее в производстве, дешевле в изготовлении. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
