Загортач сеялки

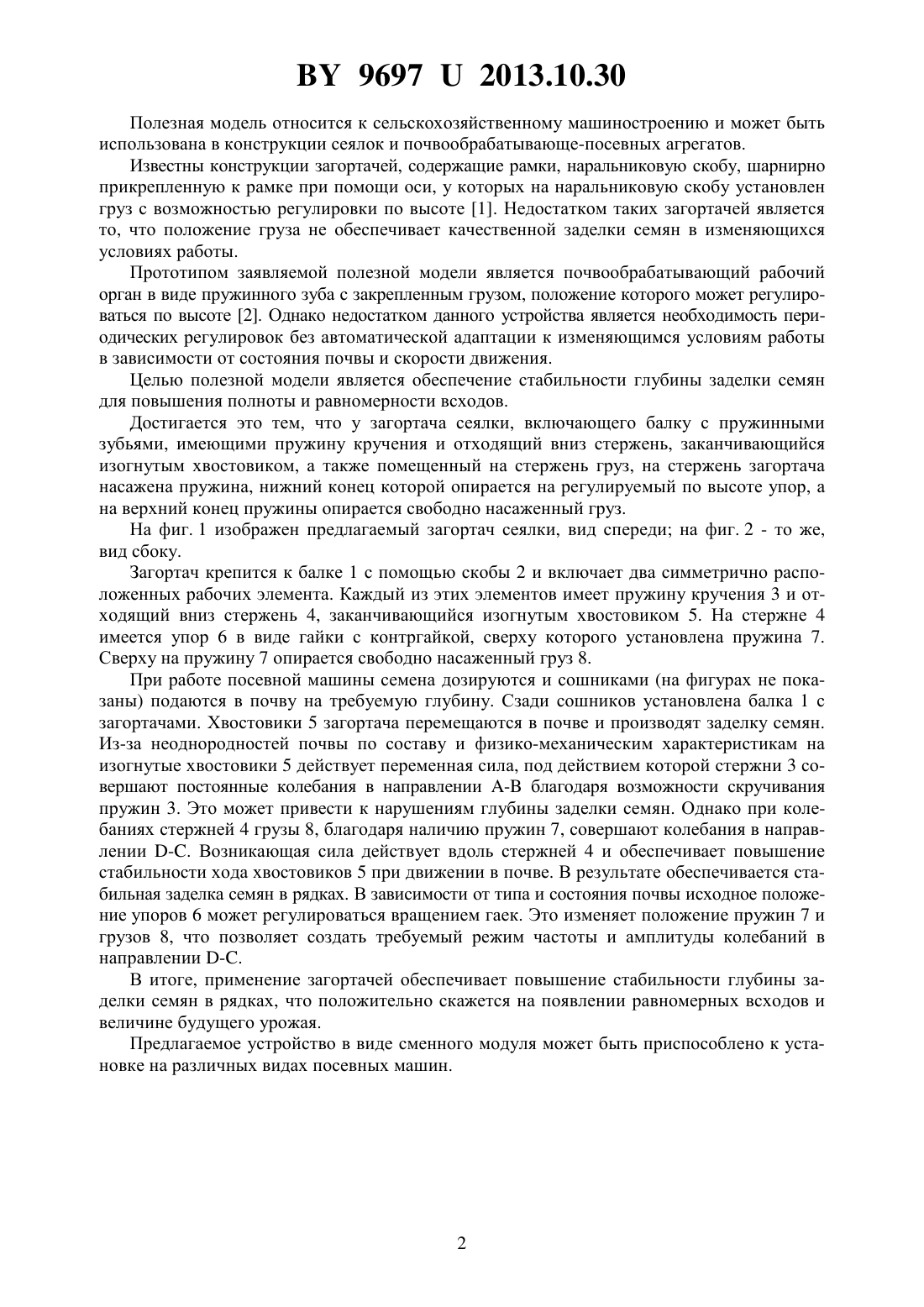

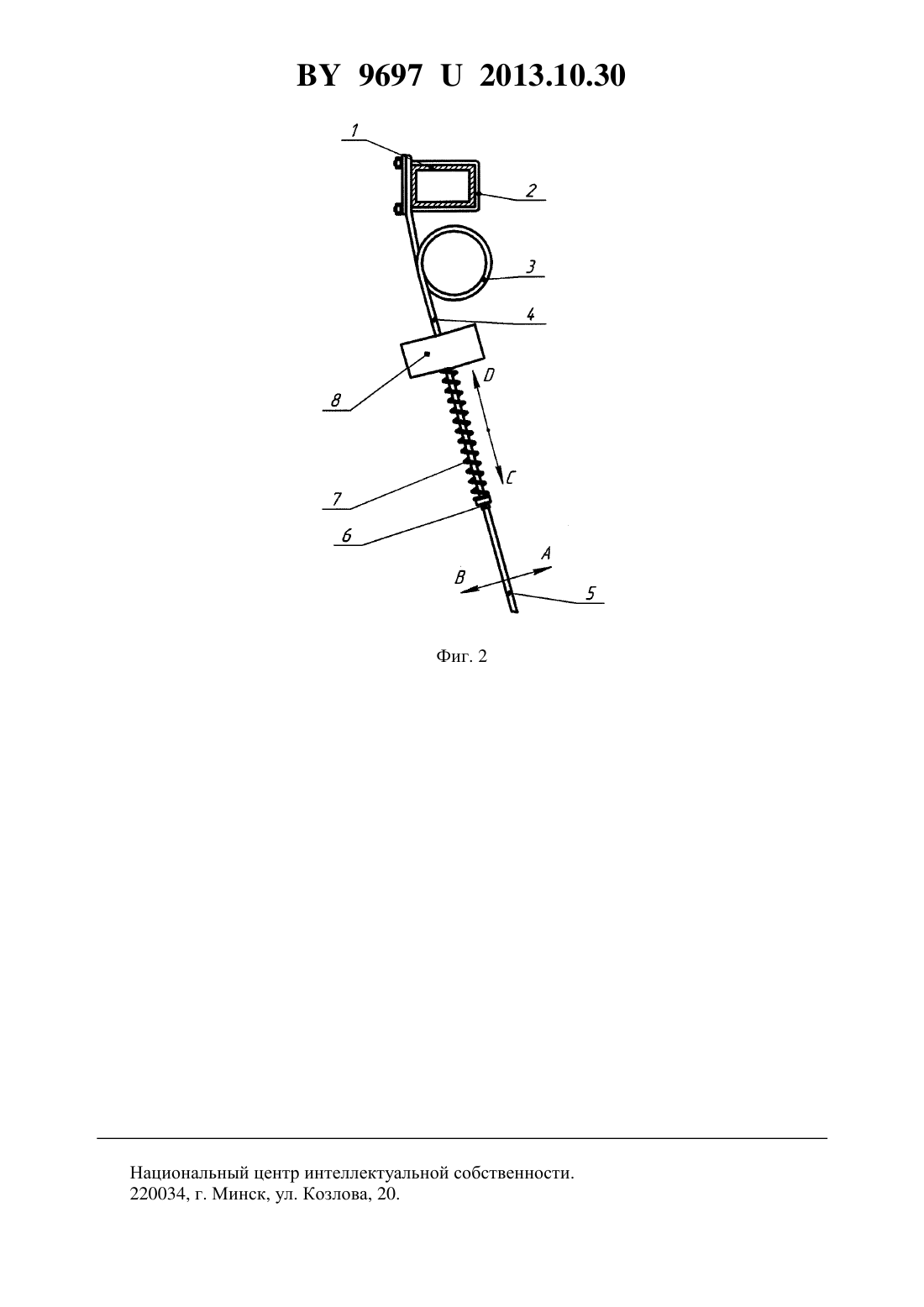

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Клочков Александр Викторович Балаханов Максим Леонидович(72) Авторы Клочков Александр Викторович Балаханов Максим Леонидович(73) Патентообладатели Клочков Александр Викторович Балаханов Максим Леонидович(57) Загортач сеялки, включающий балку с пружинными зубьями, имеющими пружину кручения и отходящий вниз стержень, заканчивающийся изогнутым хвостовиком, а также помещенный на стержень груз, отличающийся тем, что на стержень загортача насажена пружина, нижний конец которой опирается на регулируемый по высоте упор, а на верхний конец пружины опирается свободно насаженный груз. 96972013.10.30 Полезная модель относится к сельскохозяйственному машиностроению и может быть использована в конструкции сеялок и почвообрабатывающе-посевных агрегатов. Известны конструкции загортачей, содержащие рамки, наральниковую скобу, шарнирно прикрепленную к рамке при помощи оси, у которых на наральниковую скобу установлен груз с возможностью регулировки по высоте 1. Недостатком таких загортачей является то, что положение груза не обеспечивает качественной заделки семян в изменяющихся условиях работы. Прототипом заявляемой полезной модели является почвообрабатывающий рабочий орган в виде пружинного зуба с закрепленным грузом, положение которого может регулироваться по высоте 2. Однако недостатком данного устройства является необходимость периодических регулировок без автоматической адаптации к изменяющимся условиям работы в зависимости от состояния почвы и скорости движения. Целью полезной модели является обеспечение стабильности глубины заделки семян для повышения полноты и равномерности всходов. Достигается это тем, что у загортача сеялки, включающего балку с пружинными зубьями, имеющими пружину кручения и отходящий вниз стержень, заканчивающийся изогнутым хвостовиком, а также помещенный на стержень груз, на стержень загортача насажена пружина, нижний конец которой опирается на регулируемый по высоте упор, а на верхний конец пружины опирается свободно насаженный груз. На фиг. 1 изображен предлагаемый загортач сеялки, вид спереди на фиг. 2 - то же,вид сбоку. Загортач крепится к балке 1 с помощью скобы 2 и включает два симметрично расположенных рабочих элемента. Каждый из этих элементов имеет пружину кручения 3 и отходящий вниз стержень 4, заканчивающийся изогнутым хвостовиком 5. На стержне 4 имеется упор 6 в виде гайки с контргайкой, сверху которого установлена пружина 7. Сверху на пружину 7 опирается свободно насаженный груз 8. При работе посевной машины семена дозируются и сошниками (на фигурах не показаны) подаются в почву на требуемую глубину. Сзади сошников установлена балка 1 с загортачами. Хвостовики 5 загортача перемещаются в почве и производят заделку семян. Из-за неоднородностей почвы по составу и физико-механическим характеристикам на изогнутые хвостовики 5 действует переменная сила, под действием которой стержни 3 совершают постоянные колебания в направлении - благодаря возможности скручивания пружин 3. Это может привести к нарушениям глубины заделки семян. Однако при колебаниях стержней 4 грузы 8, благодаря наличию пружин 7, совершают колебания в направлении -. Возникающая сила действует вдоль стержней 4 и обеспечивает повышение стабильности хода хвостовиков 5 при движении в почве. В результате обеспечивается стабильная заделка семян в рядках. В зависимости от типа и состояния почвы исходное положение упоров 6 может регулироваться вращением гаек. Это изменяет положение пружин 7 и грузов 8, что позволяет создать требуемый режим частоты и амплитуды колебаний в направлении -. В итоге, применение загортачей обеспечивает повышение стабильности глубины заделки семян в рядках, что положительно скажется на появлении равномерных всходов и величине будущего урожая. Предлагаемое устройство в виде сменного модуля может быть приспособлено к установке на различных видах посевных машин. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
