Центробежный смеситель сыпучих материалов

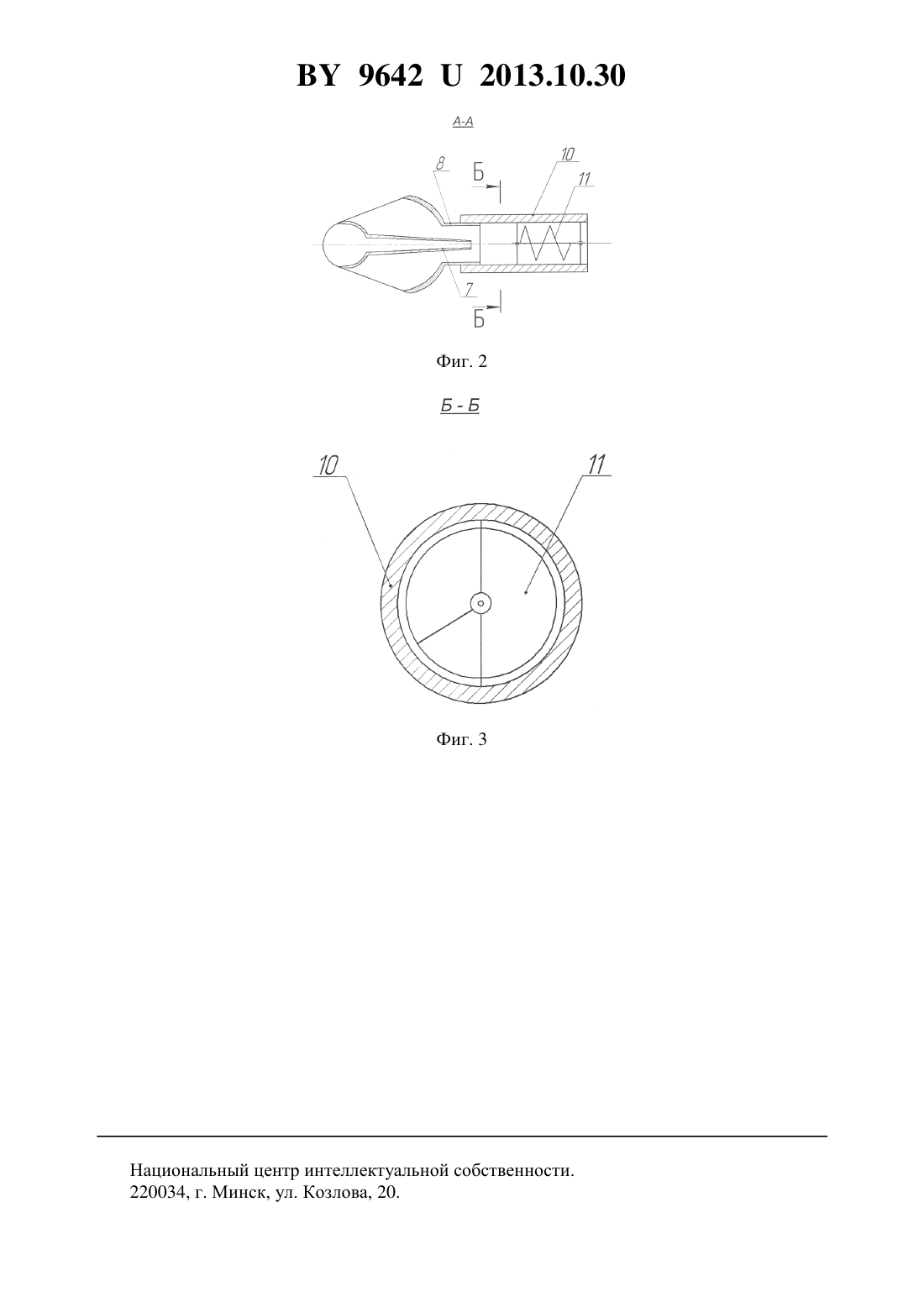

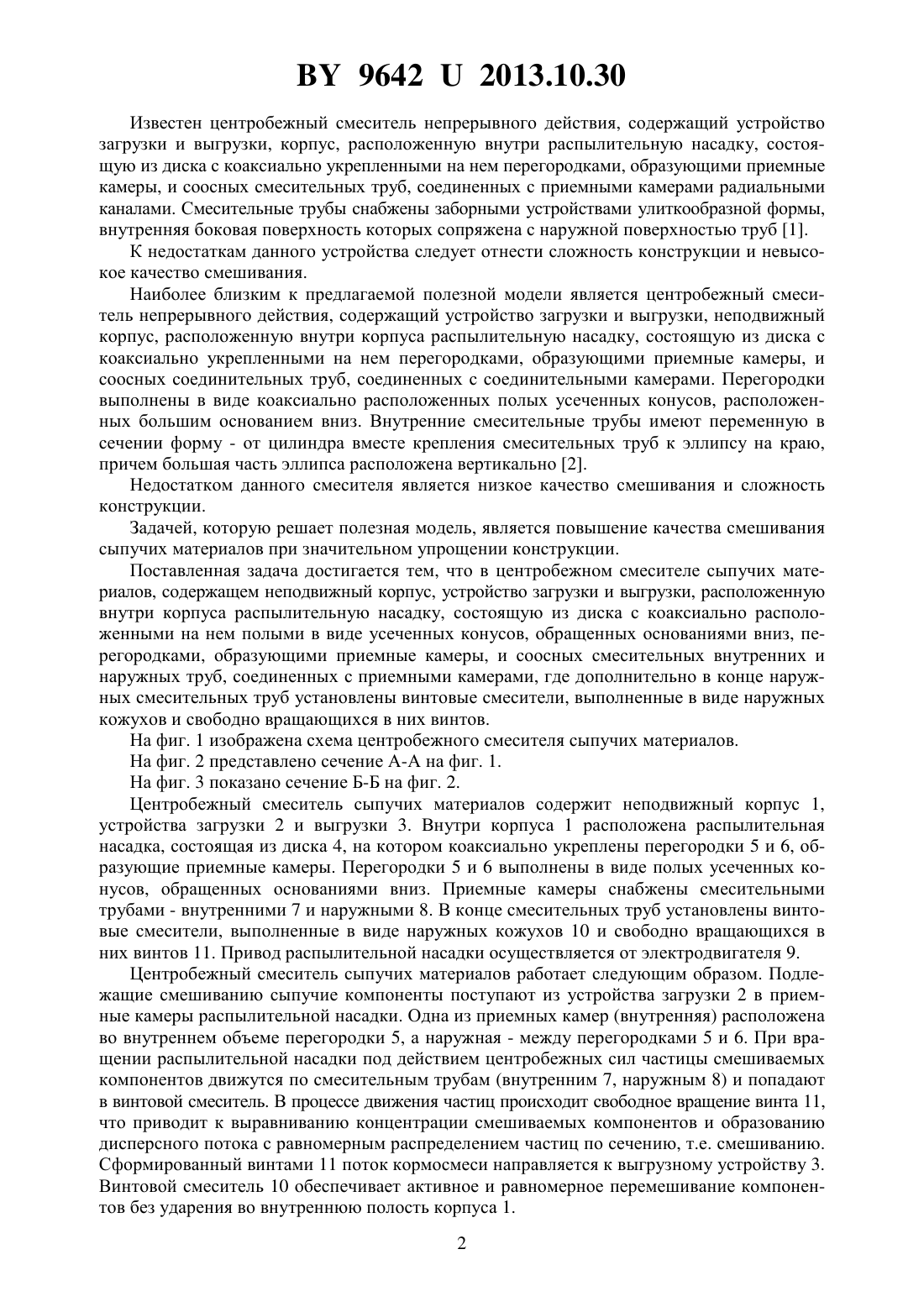

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ЦЕНТРОБЕЖНЫЙ СМЕСИТЕЛЬ СЫПУЧИХ МАТЕРИАЛОВ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Сыманович Виктор Семенович Станкевич Вячеслав Анатольевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Центробежный смеситель сыпучих материалов, содержащий неподвижный корпус,устройство загрузки и выгрузки, расположенную внутри корпуса распылительную насадку, состоящую из диска с коаксиально расположенными на нем полыми в виде усеченных конусов, обращенных основаниями вниз, перегородками, образующими приемные камеры, и соосных смесительных внутренних и наружных труб, соединенных с приемными камерами, отличающийся тем, что дополнительно в конце наружных смесительных труб установлены винтовые смесители, выполненные в виде наружных кожухов и свободно вращающихся в них винтов. Фиг. 1 Полезная модель относится к смешиванию сыпучих материалов и предназначена для применения в агропромышленном комплексе, в частности в комбикормовой промышленности. 96422013.10.30 Известен центробежный смеситель непрерывного действия, содержащий устройство загрузки и выгрузки, корпус, расположенную внутри распылительную насадку, состоящую из диска с коаксиально укрепленными на нем перегородками, образующими приемные камеры, и соосных смесительных труб, соединенных с приемными камерами радиальными каналами. Смесительные трубы снабжены заборными устройствами улиткообразной формы,внутренняя боковая поверхность которых сопряжена с наружной поверхностью труб 1. К недостаткам данного устройства следует отнести сложность конструкции и невысокое качество смешивания. Наиболее близким к предлагаемой полезной модели является центробежный смеситель непрерывного действия, содержащий устройство загрузки и выгрузки, неподвижный корпус, расположенную внутри корпуса распылительную насадку, состоящую из диска с коаксиально укрепленными на нем перегородками, образующими приемные камеры, и соосных соединительных труб, соединенных с соединительными камерами. Перегородки выполнены в виде коаксиально расположенных полых усеченных конусов, расположенных большим основанием вниз. Внутренние смесительные трубы имеют переменную в сечении форму - от цилиндра вместе крепления смесительных труб к эллипсу на краю,причем большая часть эллипса расположена вертикально 2. Недостатком данного смесителя является низкое качество смешивания и сложность конструкции. Задачей, которую решает полезная модель, является повышение качества смешивания сыпучих материалов при значительном упрощении конструкции. Поставленная задача достигается тем, что в центробежном смесителе сыпучих материалов, содержащем неподвижный корпус, устройство загрузки и выгрузки, расположенную внутри корпуса распылительную насадку, состоящую из диска с коаксиально расположенными на нем полыми в виде усеченных конусов, обращенных основаниями вниз, перегородками, образующими приемные камеры, и соосных смесительных внутренних и наружных труб, соединенных с приемными камерами, где дополнительно в конце наружных смесительных труб установлены винтовые смесители, выполненные в виде наружных кожухов и свободно вращающихся в них винтов. На фиг. 1 изображена схема центробежного смесителя сыпучих материалов. На фиг. 2 представлено сечение А-А на фиг. 1. На фиг. 3 показано сечение Б-Б на фиг. 2. Центробежный смеситель сыпучих материалов содержит неподвижный корпус 1,устройства загрузки 2 и выгрузки 3. Внутри корпуса 1 расположена распылительная насадка, состоящая из диска 4, на котором коаксиально укреплены перегородки 5 и 6, образующие приемные камеры. Перегородки 5 и 6 выполнены в виде полых усеченных конусов, обращенных основаниями вниз. Приемные камеры снабжены смесительными трубами - внутренними 7 и наружными 8. В конце смесительных труб установлены винтовые смесители, выполненные в виде наружных кожухов 10 и свободно вращающихся в них винтов 11. Привод распылительной насадки осуществляется от электродвигателя 9. Центробежный смеситель сыпучих материалов работает следующим образом. Подлежащие смешиванию сыпучие компоненты поступают из устройства загрузки 2 в приемные камеры распылительной насадки. Одна из приемных камер (внутренняя) расположена во внутреннем объеме перегородки 5, а наружная - между перегородками 5 и 6. При вращении распылительной насадки под действием центробежных сил частицы смешиваемых компонентов движутся по смесительным трубам (внутренним 7, наружным 8) и попадают в винтовой смеситель. В процессе движения частиц происходит свободное вращение винта 11,что приводит к выравниванию концентрации смешиваемых компонентов и образованию дисперсного потока с равномерным распределением частиц по сечению, т.е. смешиванию. Сформированный винтами 11 поток кормосмеси направляется к выгрузному устройству 3. Винтовой смеситель 10 обеспечивает активное и равномерное перемешивание компонентов без ударения во внутреннюю полость корпуса 1. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
