Сходни

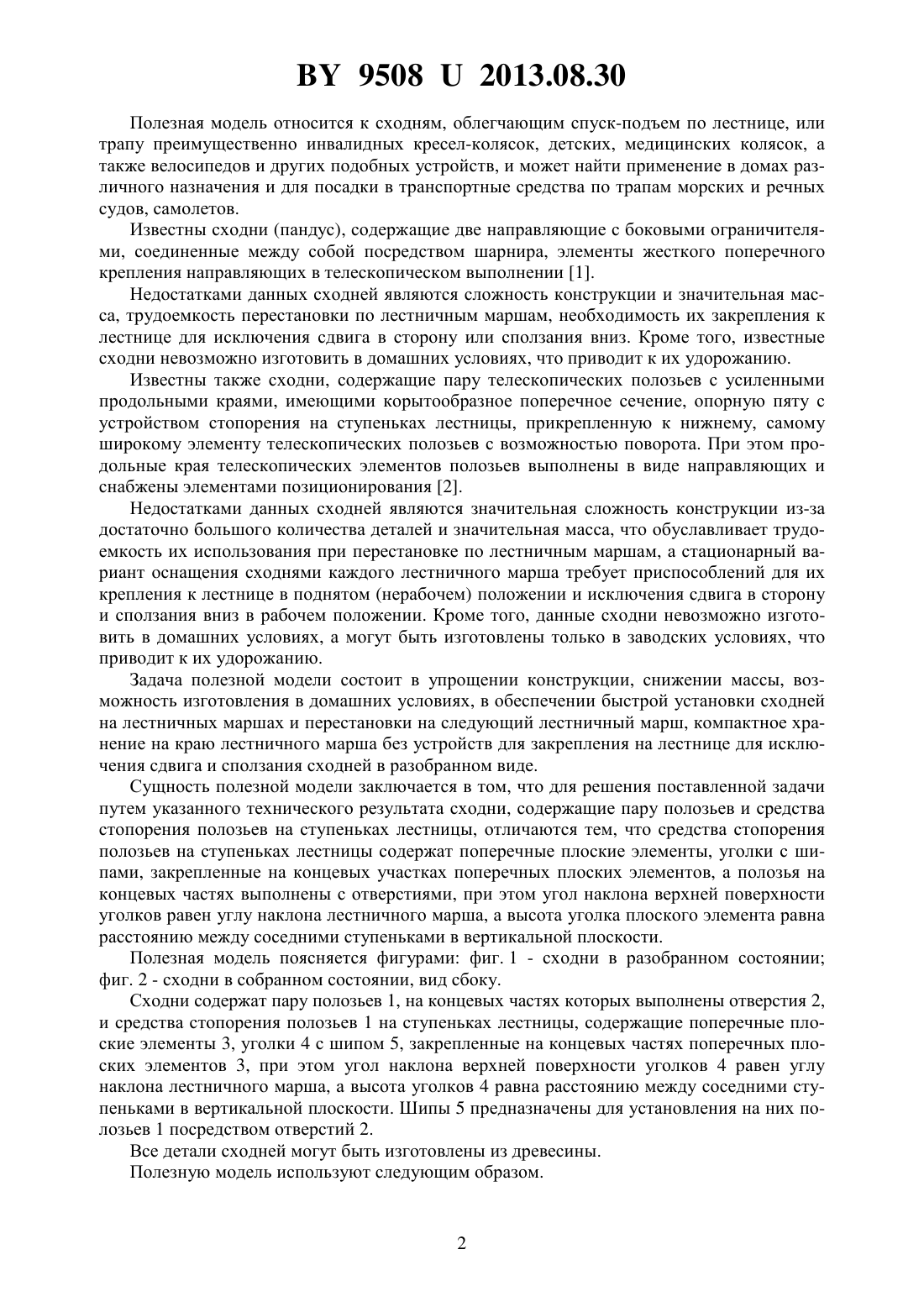

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Научно-производственное республиканское унитарное предприятие НПО Центр(72) Авторы Крутько Павел Вячеславович Крутько Вячеслав Сергеевич(73) Патентообладатель Научно-производственное республиканское унитарное предприятие НПО Центр(57) Сходни, содержащие пару полозьев и средства стопорения полозьев на ступеньках лестницы, отличающиеся тем, что средства стопорения полозьев на ступеньках лестницы содержат поперечные плоские элементы, уголки с шипами, закрепленные на концевых участках поперечных плоских элементов, а полозья на концевых частях выполнены с отверстиями, при этом угол наклона верхней поверхности уголков равен углу наклона лестничного марша, а высота уголка плоского элемента равна расстоянию между соседними ступеньками в вертикальной плоскости.(56) 1. Патентна полезную модель 42421, МПК 615/06, 2004. 2. Патентна полезную модель 20898, МПК 6327/14, 2001. 95082013.08.30 Полезная модель относится к сходням, облегчающим спуск-подъем по лестнице, или трапу преимущественно инвалидных кресел-колясок, детских, медицинских колясок, а также велосипедов и других подобных устройств, и может найти применение в домах различного назначения и для посадки в транспортные средства по трапам морских и речных судов, самолетов. Известны сходни (пандус), содержащие две направляющие с боковыми ограничителями, соединенные между собой посредством шарнира, элементы жесткого поперечного крепления направляющих в телескопическом выполнении 1. Недостатками данных сходней являются сложность конструкции и значительная масса, трудоемкость перестановки по лестничным маршам, необходимость их закрепления к лестнице для исключения сдвига в сторону или сползания вниз. Кроме того, известные сходни невозможно изготовить в домашних условиях, что приводит к их удорожанию. Известны также сходни, содержащие пару телескопических полозьев с усиленными продольными краями, имеющими корытообразное поперечное сечение, опорную пяту с устройством стопорения на ступеньках лестницы, прикрепленную к нижнему, самому широкому элементу телескопических полозьев с возможностью поворота. При этом продольные края телескопических элементов полозьев выполнены в виде направляющих и снабжены элементами позиционирования 2. Недостатками данных сходней являются значительная сложность конструкции из-за достаточно большого количества деталей и значительная масса, что обуславливает трудоемкость их использования при перестановке по лестничным маршам, а стационарный вариант оснащения сходнями каждого лестничного марша требует приспособлений для их крепления к лестнице в поднятом (нерабочем) положении и исключения сдвига в сторону и сползания вниз в рабочем положении. Кроме того, данные сходни невозможно изготовить в домашних условиях, а могут быть изготовлены только в заводских условиях, что приводит к их удорожанию. Задача полезной модели состоит в упрощении конструкции, снижении массы, возможность изготовления в домашних условиях, в обеспечении быстрой установки сходней на лестничных маршах и перестановки на следующий лестничный марш, компактное хранение на краю лестничного марша без устройств для закрепления на лестнице для исключения сдвига и сползания сходней в разобранном виде. Сущность полезной модели заключается в том, что для решения поставленной задачи путем указанного технического результата сходни, содержащие пару полозьев и средства стопорения полозьев на ступеньках лестницы, отличаются тем, что средства стопорения полозьев на ступеньках лестницы содержат поперечные плоские элементы, уголки с шипами, закрепленные на концевых участках поперечных плоских элементов, а полозья на концевых частях выполнены с отверстиями, при этом угол наклона верхней поверхности уголков равен углу наклона лестничного марша, а высота уголка плоского элемента равна расстоянию между соседними ступеньками в вертикальной плоскости. Полезная модель поясняется фигурами фиг. 1 - сходни в разобранном состоянии фиг. 2 - сходни в собранном состоянии, вид сбоку. Сходни содержат пару полозьев 1, на концевых частях которых выполнены отверстия 2,и средства стопорения полозьев 1 на ступеньках лестницы, содержащие поперечные плоские элементы 3, уголки 4 с шипом 5, закрепленные на концевых частях поперечных плоских элементов 3, при этом угол наклона верхней поверхности уголков 4 равен углу наклона лестничного марша, а высота уголков 4 равна расстоянию между соседними ступеньками в вертикальной плоскости. Шипы 5 предназначены для установления на них полозьев 1 посредством отверстий 2. Все детали сходней могут быть изготовлены из древесины. Полезную модель используют следующим образом. 95082013.08.30 Осуществляют сборку сходней. Вдоль верхней и нижней ступенек лестничного марша устанавливают плоский поперечный элемент 3 уголками 4 с шипами 5 вверх. Затем на шипы 5 посредством отверстий 2 устанавливают полозья 1. Сходни готовы к использованию на данном лестничном марше. Затем осуществляют спуск или подъем инвалидного кресла - коляски с инвалидом по данному лестничному маршу с помощью сопровождающего лица. Для осуществления спуска или подъема по следующему лестничному маршу сходни разбирают, переносят и осуществляют сборку на следующем лестничном марше. Конструкция сходней позволяет быстро осуществлять их разборку, перенос на следующий лестничный марш и сборку. После использования сходни разбирают и компактно стопкой укладывают по краю лестничного марша. Данные сходни просты по конструкции, содержат небольшое количество деталей,просты в изготовлении и использовании и могут быть без значительного труда изготовлены в домашних условиях. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
