Машина для уборки клубней топинамбура

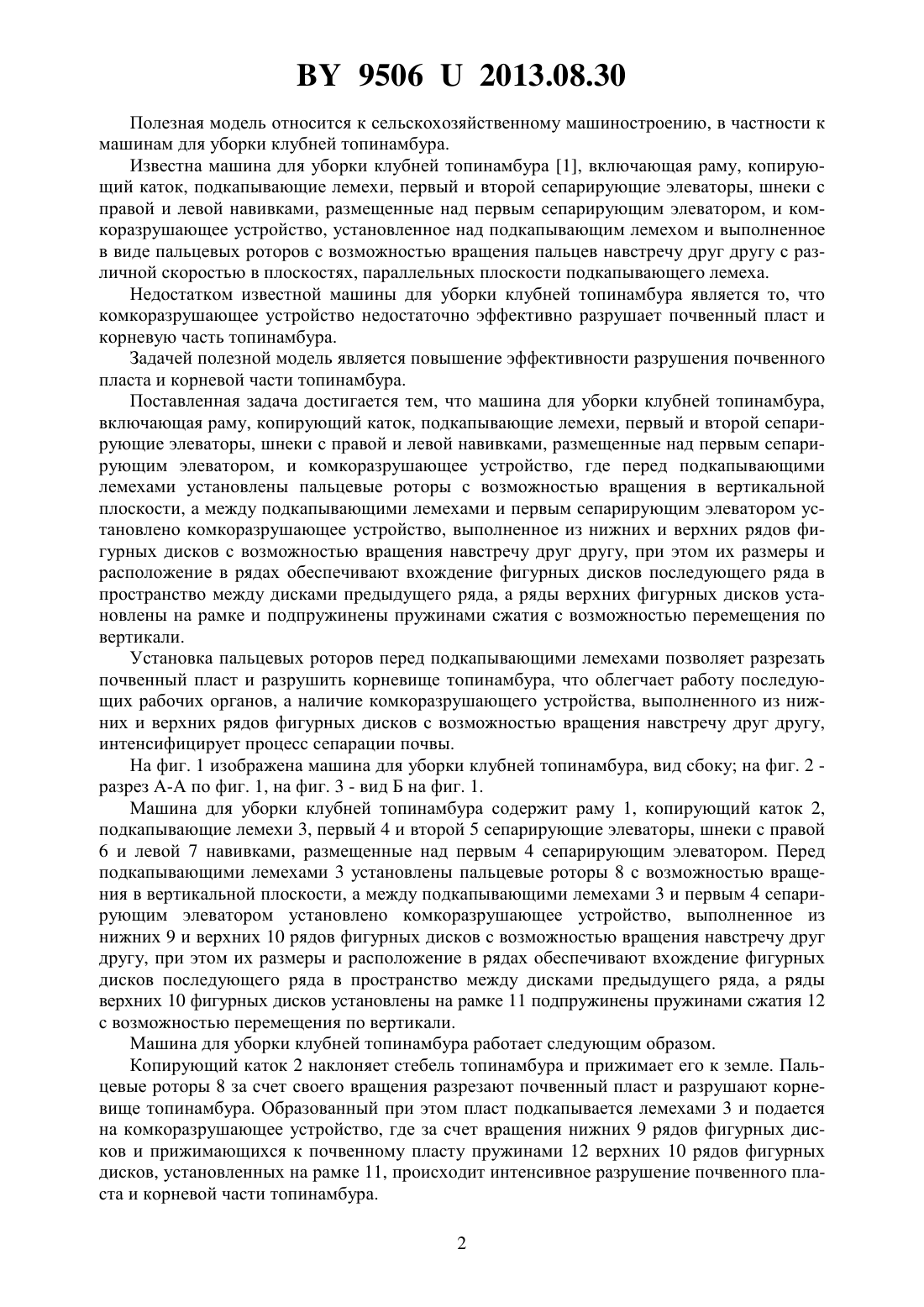

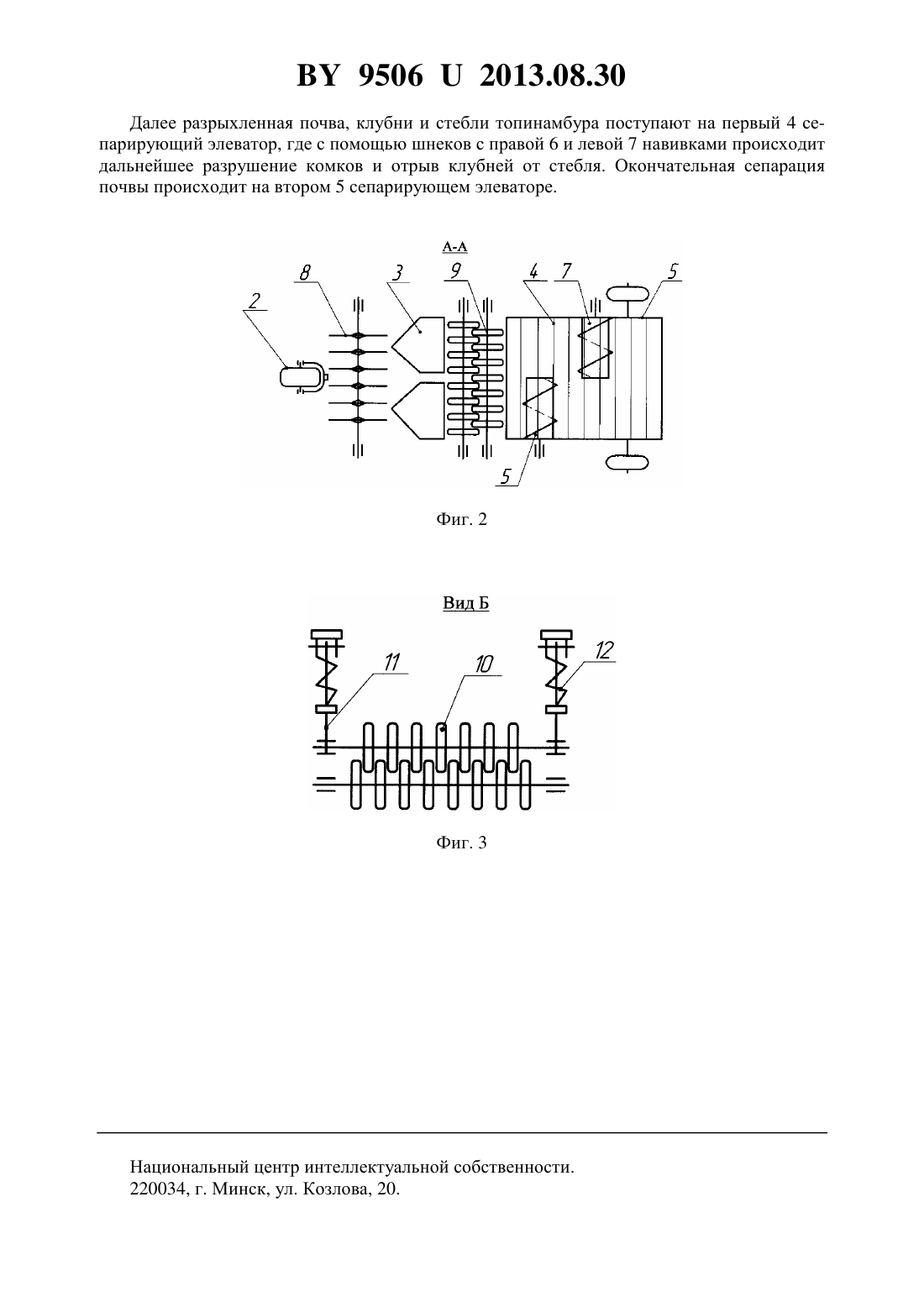

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МАШИНА ДЛЯ УБОРКИ КЛУБНЕЙ ТОПИНАМБУРА(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Романюк Николай Николаевич Сашко Константин Владимирович Захарчук Денис Сергеевич Курьян Елена Сергеевна(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Машина для уборки клубней топинамбура, включающая раму, копирующий каток,подкапывающие лемехи, первый и второй сепарирующие элеваторы, шнеки с правой и левой навивками, размещенные над первым сепарирующим элеватором, и комкоразрушающее устройство, отличающаяся тем, что перед подкапывающими лемехами установлены пальцевые роторы с возможностью вращения в вертикальной плоскости, а между подкапывающими лемехами и первым сепарирующим элеватором установлено комкоразрушающее устройство, выполненное из нижних и верхних рядов фигурных дисков с возможностью вращения навстречу друг другу, при этом их размеры и расположение в рядах обеспечивают вхождение фигурных дисков последующего ряда в пространство между дисками предыдущего ряда, а ряды верхних фигурных дисков установлены на рамке и подпружинены пружинами сжатия с возможностью перемещения по вертикали. 95062013.08.30 Полезная модель относится к сельскохозяйственному машиностроению, в частности к машинам для уборки клубней топинамбура. Известна машина для уборки клубней топинамбура 1, включающая раму, копирующий каток, подкапывающие лемехи, первый и второй сепарирующие элеваторы, шнеки с правой и левой навивками, размещенные над первым сепарирующим элеватором, и комкоразрушающее устройство, установленное над подкапывающим лемехом и выполненное в виде пальцевых роторов с возможностью вращения пальцев навстречу друг другу с различной скоростью в плоскостях, параллельных плоскости подкапывающего лемеха. Недостатком известной машины для уборки клубней топинамбура является то, что комкоразрушающее устройство недостаточно эффективно разрушает почвенный пласт и корневую часть топинамбура. Задачей полезной модель является повышение эффективности разрушения почвенного пласта и корневой части топинамбура. Поставленная задача достигается тем, что машина для уборки клубней топинамбура,включающая раму, копирующий каток, подкапывающие лемехи, первый и второй сепарирующие элеваторы, шнеки с правой и левой навивками, размещенные над первым сепарирующим элеватором, и комкоразрушающее устройство, где перед подкапывающими лемехами установлены пальцевые роторы с возможностью вращения в вертикальной плоскости, а между подкапывающими лемехами и первым сепарирующим элеватором установлено комкоразрушающее устройство, выполненное из нижних и верхних рядов фигурных дисков с возможностью вращения навстречу друг другу, при этом их размеры и расположение в рядах обеспечивают вхождение фигурных дисков последующего ряда в пространство между дисками предыдущего ряда, а ряды верхних фигурных дисков установлены на рамке и подпружинены пружинами сжатия с возможностью перемещения по вертикали. Установка пальцевых роторов перед подкапывающими лемехами позволяет разрезать почвенный пласт и разрушить корневище топинамбура, что облегчает работу последующих рабочих органов, а наличие комкоразрушающего устройства, выполненного из нижних и верхних рядов фигурных дисков с возможностью вращения навстречу друг другу,интенсифицирует процесс сепарации почвы. На фиг. 1 изображена машина для уборки клубней топинамбура, вид сбоку на фиг. 2 разрез А-А по фиг. 1, на фиг. 3 - вид Б на фиг. 1. Машина для уборки клубней топинамбура содержит раму 1, копирующий каток 2,подкапывающие лемехи 3, первый 4 и второй 5 сепарирующие элеваторы, шнеки с правой 6 и левой 7 навивками, размещенные над первым 4 сепарирующим элеватором. Перед подкапывающими лемехами 3 установлены пальцевые роторы 8 с возможностью вращения в вертикальной плоскости, а между подкапывающими лемехами 3 и первым 4 сепарирующим элеватором установлено комкоразрушающее устройство, выполненное из нижних 9 и верхних 10 рядов фигурных дисков с возможностью вращения навстречу друг другу, при этом их размеры и расположение в рядах обеспечивают вхождение фигурных дисков последующего ряда в пространство между дисками предыдущего ряда, а ряды верхних 10 фигурных дисков установлены на рамке 11 подпружинены пружинами сжатия 12 с возможностью перемещения по вертикали. Машина для уборки клубней топинамбура работает следующим образом. Копирующий каток 2 наклоняет стебель топинамбура и прижимает его к земле. Пальцевые роторы 8 за счет своего вращения разрезают почвенный пласт и разрушают корневище топинамбура. Образованный при этом пласт подкапывается лемехами 3 и подается на комкоразрушающее устройство, где за счет вращения нижних 9 рядов фигурных дисков и прижимающихся к почвенному пласту пружинами 12 верхних 10 рядов фигурных дисков, установленных на рамке 11, происходит интенсивное разрушение почвенного пласта и корневой части топинамбура. 2 95062013.08.30 Далее разрыхленная почва, клубни и стебли топинамбура поступают на первый 4 сепарирующий элеватор, где с помощью шнеков с правой 6 и левой 7 навивками происходит дальнейшее разрушение комков и отрыв клубней от стебля. Окончательная сепарация почвы происходит на втором 5 сепарирующем элеваторе. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
