Устройство для вентиляции сельскохозяйственной продукции при хранении

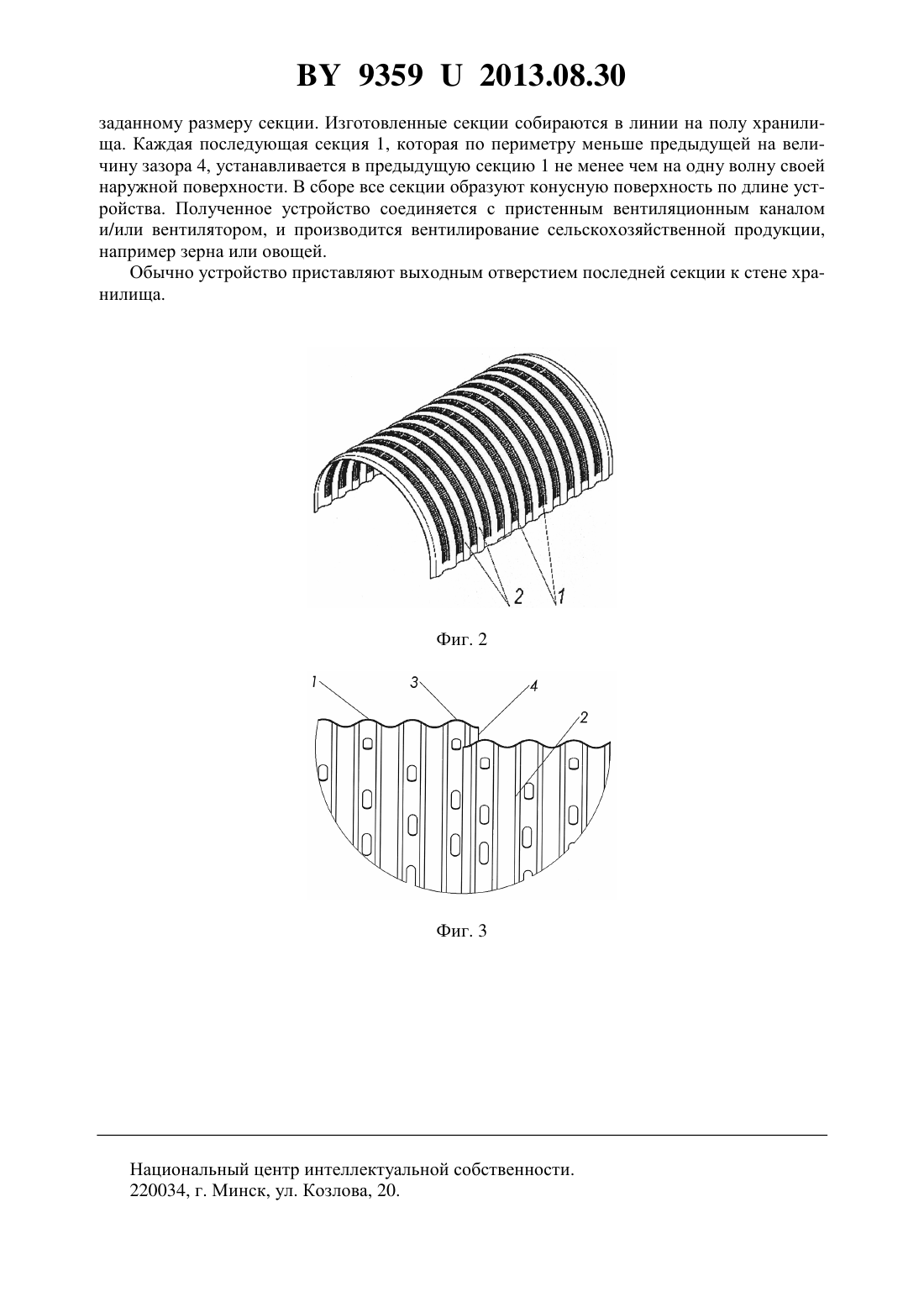

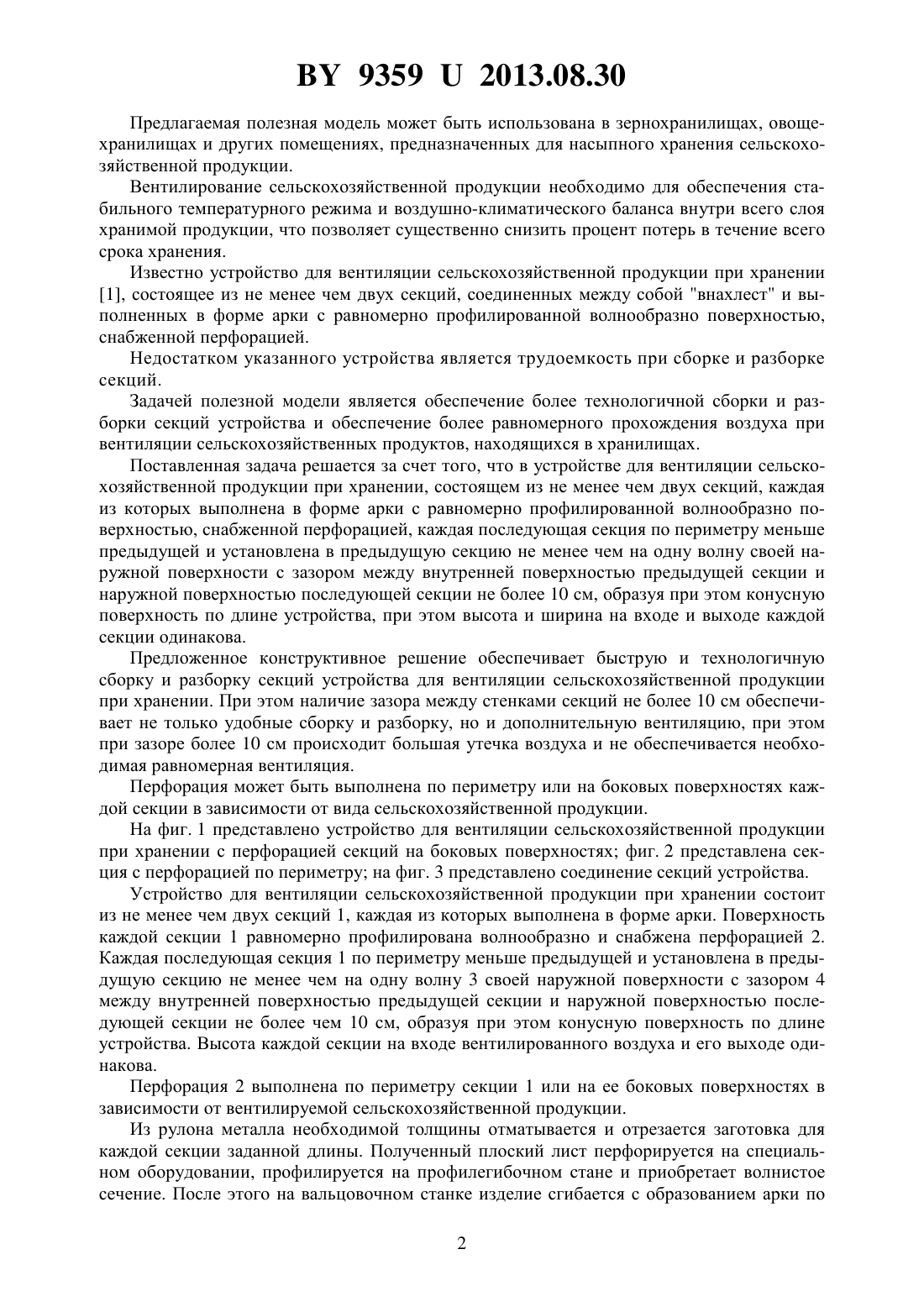

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ВЕНТИЛЯЦИИ СЕЛЬСКОХОЗЯЙСТВЕННОЙ ПРОДУКЦИИ ПРИ ХРАНЕНИИ(71) Заявитель Ильницкий Денис Сергеевич(72) Автор Ильницкий Денис Сергеевич(73) Патентообладатель Ильницкий Денис Сергеевич(57) 1. Устройство для вентиляции сельскохозяйственной продукции при хранении, состоящее из не менее чем двух секций, каждая из которых выполнена в форме арки с равномерно профилированной волнообразно поверхностью, снабженной перфорацией, отличающееся тем, что каждая последующая секция по периметру меньше предыдущей и установлена в предыдущую секцию не менее чем на одну волну своей наружной поверхности с зазором между внутренней поверхностью предыдущей секции и наружной поверхностью последующей секции не более 10 см, образуя при этом конусную поверхность по длине устройства, при этом высота каждой секции на входе и выходе одинакова. 2. Устройство для вентиляции по п. 1, отличающееся тем, что перфорация выполнена по периметру или на боковых поверхностях каждой секции.(56) 1. Патентна полезную модель 86840. Фиг. 1 Предлагаемая полезная модель относится к области сельского хозяйства, в частности к средствам вентиляции при хранении продуктов полеводства и садоводства. 93592013.08.30 Предлагаемая полезная модель может быть использована в зернохранилищах, овощехранилищах и других помещениях, предназначенных для насыпного хранения сельскохозяйственной продукции. Вентилирование сельскохозяйственной продукции необходимо для обеспечения стабильного температурного режима и воздушно-климатического баланса внутри всего слоя хранимой продукции, что позволяет существенно снизить процент потерь в течение всего срока хранения. Известно устройство для вентиляции сельскохозяйственной продукции при хранении 1, состоящее из не менее чем двух секций, соединенных между собой внахлест и выполненных в форме арки с равномерно профилированной волнообразно поверхностью,снабженной перфорацией. Недостатком указанного устройства является трудоемкость при сборке и разборке секций. Задачей полезной модели является обеспечение более технологичной сборки и разборки секций устройства и обеспечение более равномерного прохождения воздуха при вентиляции сельскохозяйственных продуктов, находящихся в хранилищах. Поставленная задача решается за счет того, что в устройстве для вентиляции сельскохозяйственной продукции при хранении, состоящем из не менее чем двух секций, каждая из которых выполнена в форме арки с равномерно профилированной волнообразно поверхностью, снабженной перфорацией, каждая последующая секция по периметру меньше предыдущей и установлена в предыдущую секцию не менее чем на одну волну своей наружной поверхности с зазором между внутренней поверхностью предыдущей секции и наружной поверхностью последующей секции не более 10 см, образуя при этом конусную поверхность по длине устройства, при этом высота и ширина на входе и выходе каждой секции одинакова. Предложенное конструктивное решение обеспечивает быструю и технологичную сборку и разборку секций устройства для вентиляции сельскохозяйственной продукции при хранении. При этом наличие зазора между стенками секций не более 10 см обеспечивает не только удобные сборку и разборку, но и дополнительную вентиляцию, при этом при зазоре более 10 см происходит большая утечка воздуха и не обеспечивается необходимая равномерная вентиляция. Перфорация может быть выполнена по периметру или на боковых поверхностях каждой секции в зависимости от вида сельскохозяйственной продукции. На фиг. 1 представлено устройство для вентиляции сельскохозяйственной продукции при хранении с перфорацией секций на боковых поверхностях фиг. 2 представлена секция с перфорацией по периметру на фиг. 3 представлено соединение секций устройства. Устройство для вентиляции сельскохозяйственной продукции при хранении состоит из не менее чем двух секций 1, каждая из которых выполнена в форме арки. Поверхность каждой секции 1 равномерно профилирована волнообразно и снабжена перфорацией 2. Каждая последующая секция 1 по периметру меньше предыдущей и установлена в предыдущую секцию не менее чем на одну волну 3 своей наружной поверхности с зазором 4 между внутренней поверхностью предыдущей секции и наружной поверхностью последующей секции не более чем 10 см, образуя при этом конусную поверхность по длине устройства. Высота каждой секции на входе вентилированного воздуха и его выходе одинакова. Перфорация 2 выполнена по периметру секции 1 или на ее боковых поверхностях в зависимости от вентилируемой сельскохозяйственной продукции. Из рулона металла необходимой толщины отматывается и отрезается заготовка для каждой секции заданной длины. Полученный плоский лист перфорируется на специальном оборудовании, профилируется на профилегибочном стане и приобретает волнистое сечение. После этого на вальцовочном станке изделие сгибается с образованием арки по 2 93592013.08.30 заданному размеру секции. Изготовленные секции собираются в линии на полу хранилища. Каждая последующая секция 1, которая по периметру меньше предыдущей на величину зазора 4, устанавливается в предыдущую секцию 1 не менее чем на одну волну своей наружной поверхности. В сборе все секции образуют конусную поверхность по длине устройства. Полученное устройство соединяется с пристенным вентиляционным каналом и/или вентилятором, и производится вентилирование сельскохозяйственной продукции,например зерна или овощей. Обычно устройство приставляют выходным отверстием последней секции к стене хранилища. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
