Привод измельчающего барабана кормоуборочного комбайна

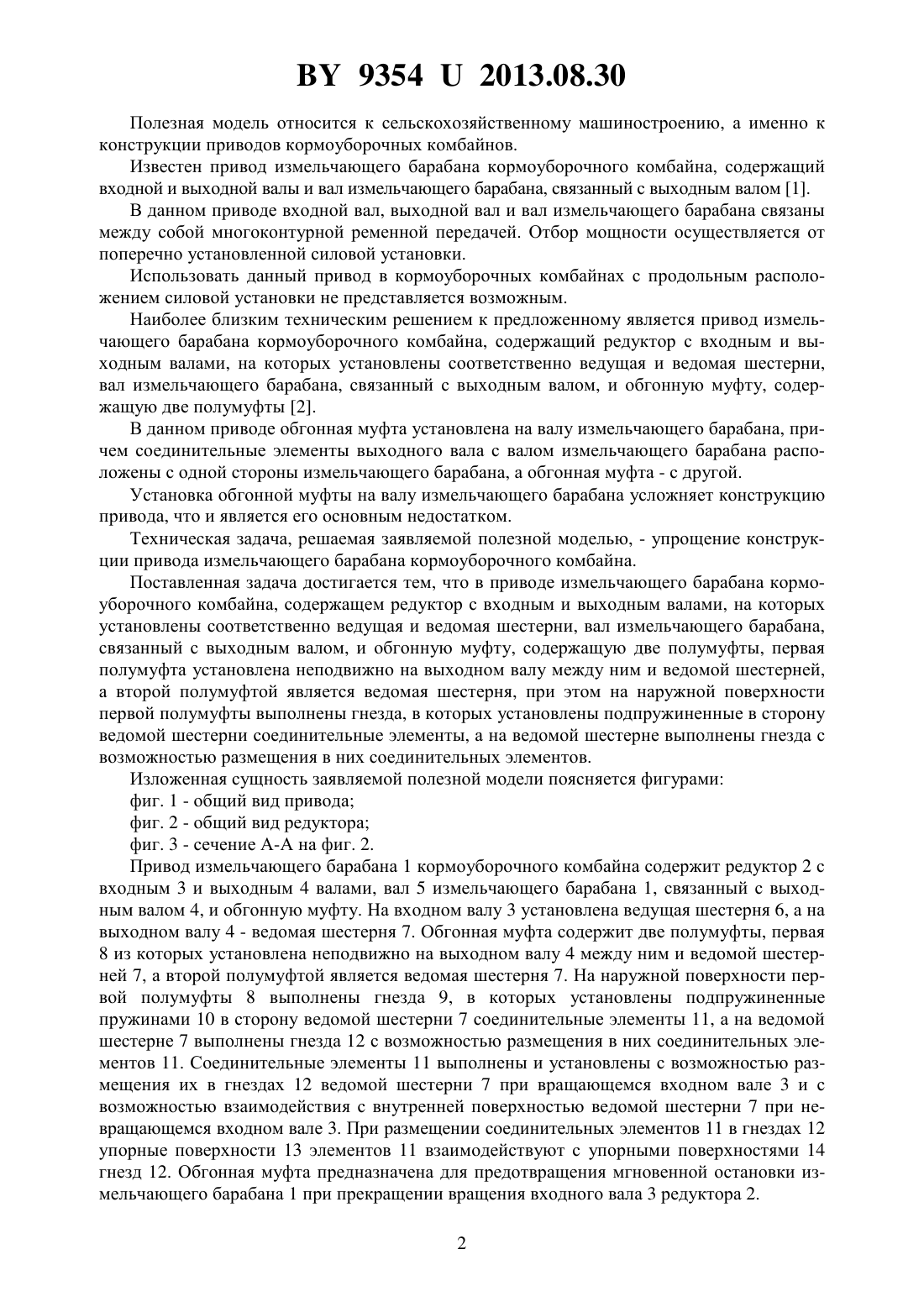

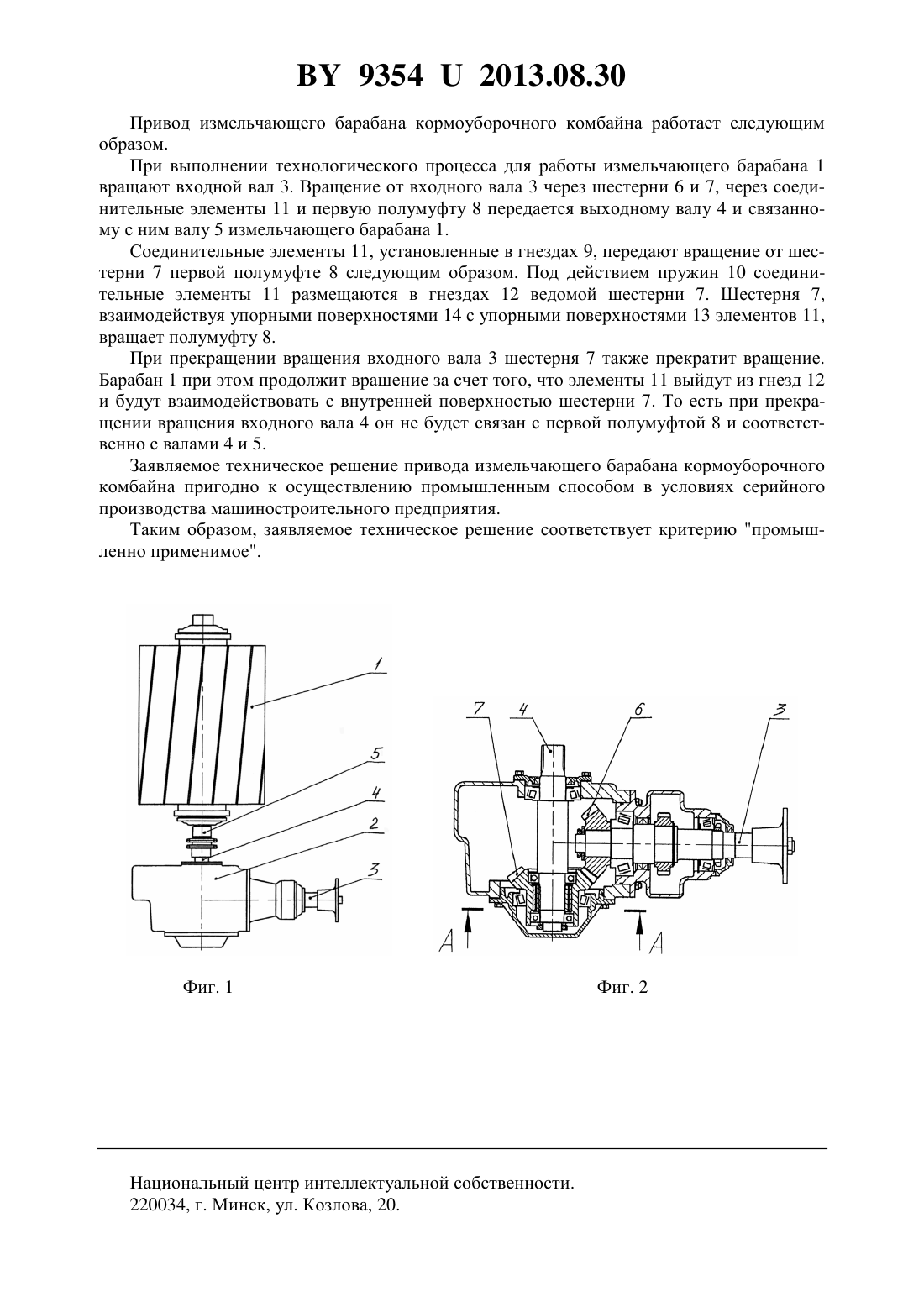

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПРИВОД ИЗМЕЛЬЧАЮЩЕГО БАРАБАНА КОРМОУБОРОЧНОГО КОМБАЙНА(71) Заявитель Учреждение образования Гомельский государственный технический университет имени П.О.Сухого(72) Автор Попов Виктор Борисович(73) Патентообладатель Учреждение образования Гомельский государственный технический университет имени П.О.Сухого(57) Привод измельчающего барабана кормоуборочного комбайна, содержащий редуктор с входным и выходным валами, на которых установлены соответственно ведущая и ведомая шестерни, вал измельчающего барабана, связанный с выходным валом, и обгонную муфту, содержащую две полумуфты, отличающийся тем, что первая полумуфта установлена неподвижно на выходном валу между ним и ведомой шестерней, а второй полумуфтой является ведомая шестерня, при этом на наружной поверхности первой полумуфты выполнены гнезда, в которых установлены подпружиненные в сторону ведомой шестерни соединительные элементы, а на ведомой шестерне выполнены гнезда с возможностью размещения в них соединительных элементов.(56) 1. Комбайн кукурузоуборочный самоходный КСКУ-6 Техническое описание и инструкция по эксплуатации. - Киев Реклама, 1983. - С. 14, рис. 4. 2. Комбайны самоходные кормоуборочные КСК-100 А и КСК-100 А-1 Техническое описание и инструкция по эксплуатации. - Минск Полымя, 1991. - С. 79-83, рис. 64, 67. 93542013.08.30 Полезная модель относится к сельскохозяйственному машиностроению, а именно к конструкции приводов кормоуборочных комбайнов. Известен привод измельчающего барабана кормоуборочного комбайна, содержащий входной и выходной валы и вал измельчающего барабана, связанный с выходным валом 1. В данном приводе входной вал, выходной вал и вал измельчающего барабана связаны между собой многоконтурной ременной передачей. Отбор мощности осуществляется от поперечно установленной силовой установки. Использовать данный привод в кормоуборочных комбайнах с продольным расположением силовой установки не представляется возможным. Наиболее близким техническим решением к предложенному является привод измельчающего барабана кормоуборочного комбайна, содержащий редуктор с входным и выходным валами, на которых установлены соответственно ведущая и ведомая шестерни,вал измельчающего барабана, связанный с выходным валом, и обгонную муфту, содержащую две полумуфты 2. В данном приводе обгонная муфта установлена на валу измельчающего барабана, причем соединительные элементы выходного вала с валом измельчающего барабана расположены с одной стороны измельчающего барабана, а обгонная муфта - с другой. Установка обгонной муфты на валу измельчающего барабана усложняет конструкцию привода, что и является его основным недостатком. Техническая задача, решаемая заявляемой полезной моделью, - упрощение конструкции привода измельчающего барабана кормоуборочного комбайна. Поставленная задача достигается тем, что в приводе измельчающего барабана кормоуборочного комбайна, содержащем редуктор с входным и выходным валами, на которых установлены соответственно ведущая и ведомая шестерни, вал измельчающего барабана,связанный с выходным валом, и обгонную муфту, содержащую две полумуфты, первая полумуфта установлена неподвижно на выходном валу между ним и ведомой шестерней,а второй полумуфтой является ведомая шестерня, при этом на наружной поверхности первой полумуфты выполнены гнезда, в которых установлены подпружиненные в сторону ведомой шестерни соединительные элементы, а на ведомой шестерне выполнены гнезда с возможностью размещения в них соединительных элементов. Изложенная сущность заявляемой полезной модели поясняется фигурами фиг. 1 - общий вид привода фиг. 2 - общий вид редуктора фиг. 3 - сечение А-А на фиг. 2. Привод измельчающего барабана 1 кормоуборочного комбайна содержит редуктор 2 с входным 3 и выходным 4 валами, вал 5 измельчающего барабана 1, связанный с выходным валом 4, и обгонную муфту. На входном валу 3 установлена ведущая шестерня 6, а на выходном валу 4 - ведомая шестерня 7. Обгонная муфта содержит две полумуфты, первая 8 из которых установлена неподвижно на выходном валу 4 между ним и ведомой шестерней 7, а второй полумуфтой является ведомая шестерня 7. На наружной поверхности первой полумуфты 8 выполнены гнезда 9, в которых установлены подпружиненные пружинами 10 в сторону ведомой шестерни 7 соединительные элементы 11, а на ведомой шестерне 7 выполнены гнезда 12 с возможностью размещения в них соединительных элементов 11. Соединительные элементы 11 выполнены и установлены с возможностью размещения их в гнездах 12 ведомой шестерни 7 при вращающемся входном вале 3 и с возможностью взаимодействия с внутренней поверхностью ведомой шестерни 7 при невращающемся входном вале 3. При размещении соединительных элементов 11 в гнездах 12 упорные поверхности 13 элементов 11 взаимодействуют с упорными поверхностями 14 гнезд 12. Обгонная муфта предназначена для предотвращения мгновенной остановки измельчающего барабана 1 при прекращении вращения входного вала 3 редуктора 2. 2 93542013.08.30 Привод измельчающего барабана кормоуборочного комбайна работает следующим образом. При выполнении технологического процесса для работы измельчающего барабана 1 вращают входной вал 3. Вращение от входного вала 3 через шестерни 6 и 7, через соединительные элементы 11 и первую полумуфту 8 передается выходному валу 4 и связанному с ним валу 5 измельчающего барабана 1. Соединительные элементы 11, установленные в гнездах 9, передают вращение от шестерни 7 первой полумуфте 8 следующим образом. Под действием пружин 10 соединительные элементы 11 размещаются в гнездах 12 ведомой шестерни 7. Шестерня 7,взаимодействуя упорными поверхностями 14 с упорными поверхностями 13 элементов 11,вращает полумуфту 8. При прекращении вращения входного вала 3 шестерня 7 также прекратит вращение. Барабан 1 при этом продолжит вращение за счет того, что элементы 11 выйдут из гнезд 12 и будут взаимодействовать с внутренней поверхностью шестерни 7. То есть при прекращении вращения входного вала 4 он не будет связан с первой полумуфтой 8 и соответственно с валами 4 и 5. Заявляемое техническое решение привода измельчающего барабана кормоуборочного комбайна пригодно к осуществлению промышленным способом в условиях серийного производства машиностроительного предприятия. Таким образом, заявляемое техническое решение соответствует критерию промышленно применимое. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
