Измельчающий аппарат кормоуборочного комбайна

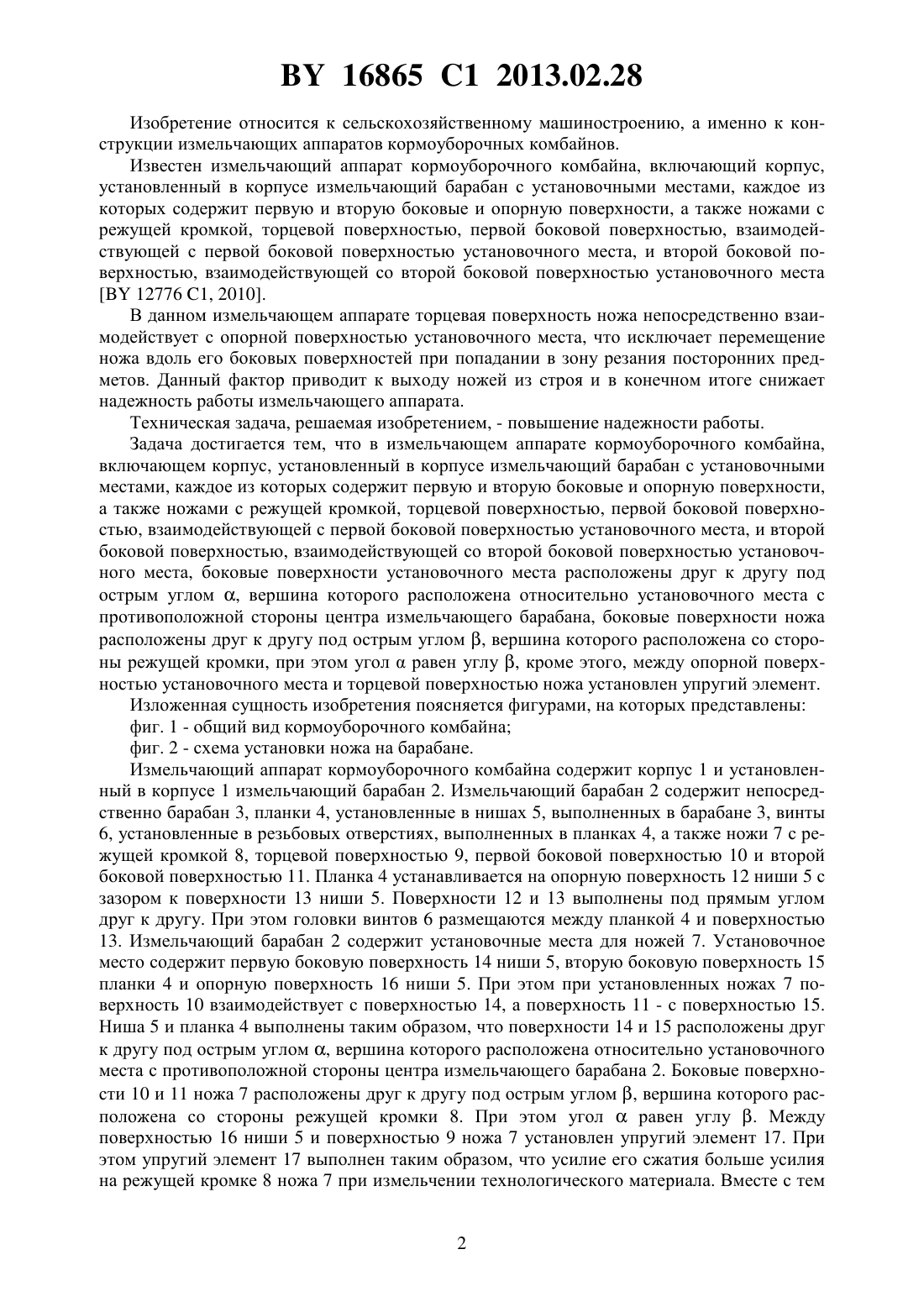

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ИЗМЕЛЬЧАЮЩИЙ АППАРАТ КОРМОУБОРОЧНОГО КОМБАЙНА(71) Заявитель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(72) Авторы Рехлицкий Олег Валентинович Чупрынин Юрий Вячеславович Меженников Александр Павлович Дюжева Алла Андреевна(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(57) Измельчающий аппарат кормоуборочного комбайна, включающий корпус, установленный в корпусе измельчающий барабан с установочными местами, каждое из которых содержит первую и вторую боковые и опорную поверхности, а также ножами с режущей кромкой, торцевой поверхностью, первой боковой поверхностью, взаимодействующей с первой боковой поверхностью установочного места, и второй боковой поверхностью, взаимодействующей со второй боковой поверхностью установочного места, отличающийся тем, что боковые поверхности установочного места расположены друг к другу под острым углом , вершина которого расположена относительно установочного места с противоположной стороны центра измельчающего барабана, боковые поверхности ножа расположены друг к другу под острым углом , вершина которого расположена со стороны режущей кромки, при этом уголравен углу , кроме этого, между опорной поверхностью установочного места и торцевой поверхностью ножа установлен упругий элемент. 16865 1 2013.02.28 Изобретение относится к сельскохозяйственному машиностроению, а именно к конструкции измельчающих аппаратов кормоуборочных комбайнов. Известен измельчающий аппарат кормоуборочного комбайна, включающий корпус,установленный в корпусе измельчающий барабан с установочными местами, каждое из которых содержит первую и вторую боковые и опорную поверхности, а также ножами с режущей кромкой, торцевой поверхностью, первой боковой поверхностью, взаимодействующей с первой боковой поверхностью установочного места, и второй боковой поверхностью, взаимодействующей со второй боковой поверхностью установочного места 12776 1, 2010. В данном измельчающем аппарате торцевая поверхность ножа непосредственно взаимодействует с опорной поверхностью установочного места, что исключает перемещение ножа вдоль его боковых поверхностей при попадании в зону резания посторонних предметов. Данный фактор приводит к выходу ножей из строя и в конечном итоге снижает надежность работы измельчающего аппарата. Техническая задача, решаемая изобретением, - повышение надежности работы. Задача достигается тем, что в измельчающем аппарате кормоуборочного комбайна,включающем корпус, установленный в корпусе измельчающий барабан с установочными местами, каждое из которых содержит первую и вторую боковые и опорную поверхности,а также ножами с режущей кромкой, торцевой поверхностью, первой боковой поверхностью, взаимодействующей с первой боковой поверхностью установочного места, и второй боковой поверхностью, взаимодействующей со второй боковой поверхностью установочного места, боковые поверхности установочного места расположены друг к другу под острым углом , вершина которого расположена относительно установочного места с противоположной стороны центра измельчающего барабана, боковые поверхности ножа расположены друг к другу под острым углом , вершина которого расположена со стороны режущей кромки, при этом уголравен углу , кроме этого, между опорной поверхностью установочного места и торцевой поверхностью ножа установлен упругий элемент. Изложенная сущность изобретения поясняется фигурами, на которых представлены фиг. 1 - общий вид кормоуборочного комбайна фиг. 2 - схема установки ножа на барабане. Измельчающий аппарат кормоуборочного комбайна содержит корпус 1 и установленный в корпусе 1 измельчающий барабан 2. Измельчающий барабан 2 содержит непосредственно барабан 3, планки 4, установленные в нишах 5, выполненных в барабане 3, винты 6, установленные в резьбовых отверстиях, выполненных в планках 4, а также ножи 7 с режущей кромкой 8, торцевой поверхностью 9, первой боковой поверхностью 10 и второй боковой поверхностью 11. Планка 4 устанавливается на опорную поверхность 12 ниши 5 с зазором к поверхности 13 ниши 5. Поверхности 12 и 13 выполнены под прямым углом друг к другу. При этом головки винтов 6 размещаются между планкой 4 и поверхностью 13. Измельчающий барабан 2 содержит установочные места для ножей 7. Установочное место содержит первую боковую поверхность 14 ниши 5, вторую боковую поверхность 15 планки 4 и опорную поверхность 16 ниши 5. При этом при установленных ножах 7 поверхность 10 взаимодействует с поверхностью 14, а поверхность 11 - с поверхностью 15. Ниша 5 и планка 4 выполнены таким образом, что поверхности 14 и 15 расположены друг к другу под острым углом , вершина которого расположена относительно установочного места с противоположной стороны центра измельчающего барабана 2. Боковые поверхности 10 и 11 ножа 7 расположены друг к другу под острым углом , вершина которого расположена со стороны режущей кромки 8. При этом уголравен углу . Между поверхностью 16 ниши 5 и поверхностью 9 ножа 7 установлен упругий элемент 17. При этом упругий элемент 17 выполнен таким образом, что усилие его сжатия больше усилия на режущей кромке 8 ножа 7 при измельчении технологического материала. Вместе с тем 2 16865 1 2013.02.28 усилие сжатия упругого элемента 17 меньше усилия на режущей кромке 8 ножа 7 при контакте ее с посторонними предметами (камнями и прочими). Помимо измельчающего аппарата кормоуборочный комбайн содержит убирающий модуль 18, питающий аппарат 19 и выгрузной трубопровод 20, а измельчающий аппарат содержит противорежущий брус 21 и заточное устройство (на фигурах не показано). Установка ножа 7 производится в следующей последовательности. Винты 6 вкручиваются до упора в резьбовые отверстия, выполненные в планке 4. Затем планка 4 вместе с винтами 6 устанавливается в нишу 5 на опорную поверхность 12. В нишу 5 на поверхность 16 устанавливается и упругий элемент 17, на который затем устанавливается нож 7. Затем винты 6 выкручиваются из резьбовых отверстий в планке 4 до взаимодействия их головок с поверхностью 13 ниши 5. При этом нож 7 своими боковыми поверхностями 10 и 11 будет взаимодействовать соответственно с поверхностями 14 и 15. После установки всех ножей 7 с помощью заточного устройства производится их заточка,после чего измельчающий аппарат готов к работе. Измельчающий аппарат кормоуборочного комбайна работает следующим образом. В измельчающий аппарат срезанный или подобранный модулем 18 технологический материал подается питающим аппаратом 19. Измельчение технологического материала производится ножами 7 на противорежущем брусе 21. Далее измельченный технологический материал выбрасывается через выгрузной трубопровод 20 в специальную транспортную емкость (на фигурах не показана). В процессе работы в зону резания, то есть между противорежущим брусом 21 и режущей кромкой 8 ножа 7, может попасть посторонний предмет (например, камень). В связи с тем что усилие сжатия упругого элемента 17 меньше усилия на режущей кромке 8 ножа 7 при контакте ее с посторонними предметами (камнями и прочими), нож 7, сжимая упругий элемент 17, переместится в сторону поверхности 16. Данное перемещение позволит во многих случаях предотвратить выход ножа 7 из строя. После этого центробежной силой и силой деформируемого упругого элемента 17 нож 7 возвращается в рабочее положение. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
