Медогонка с подогревом медовых сотов

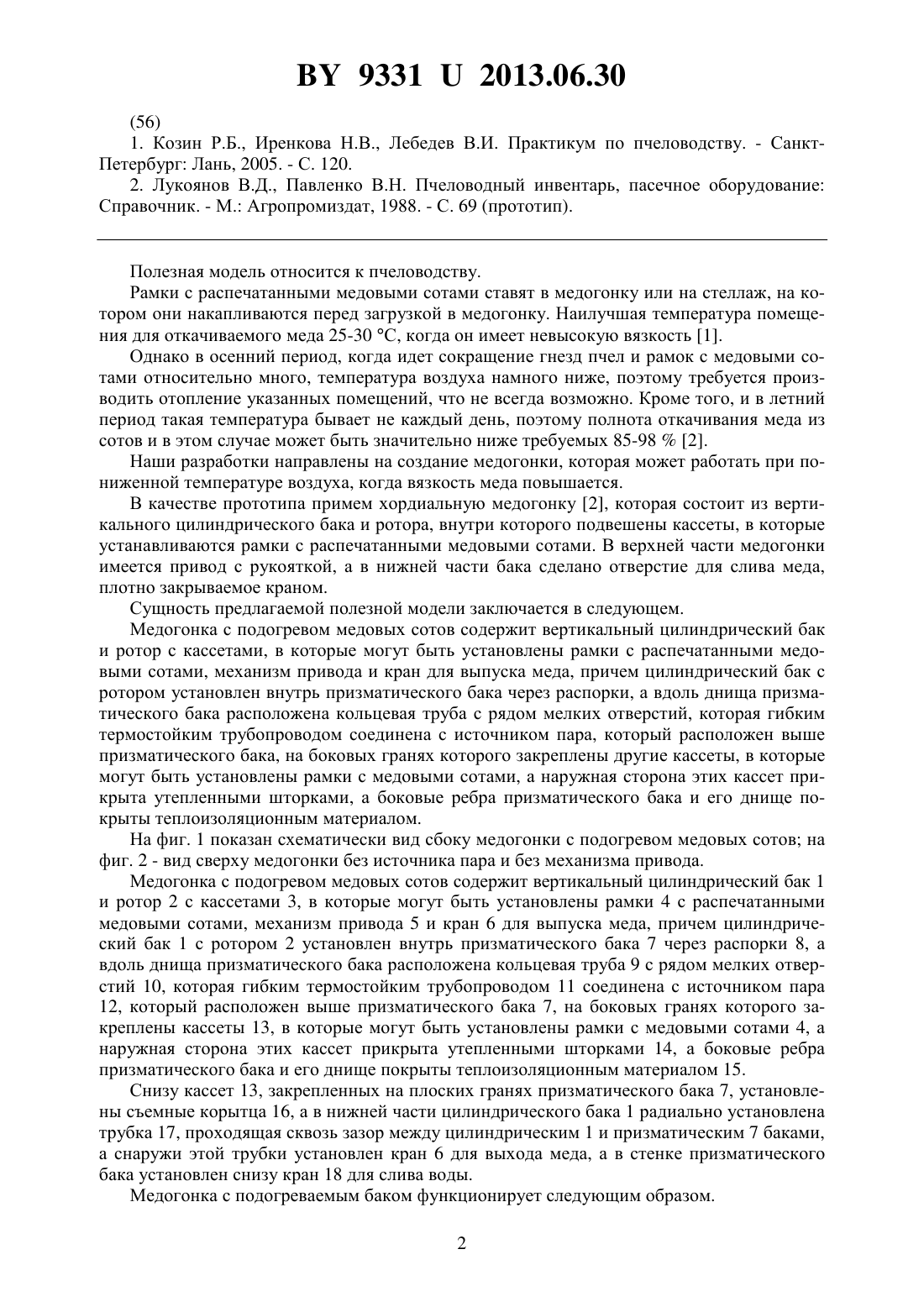

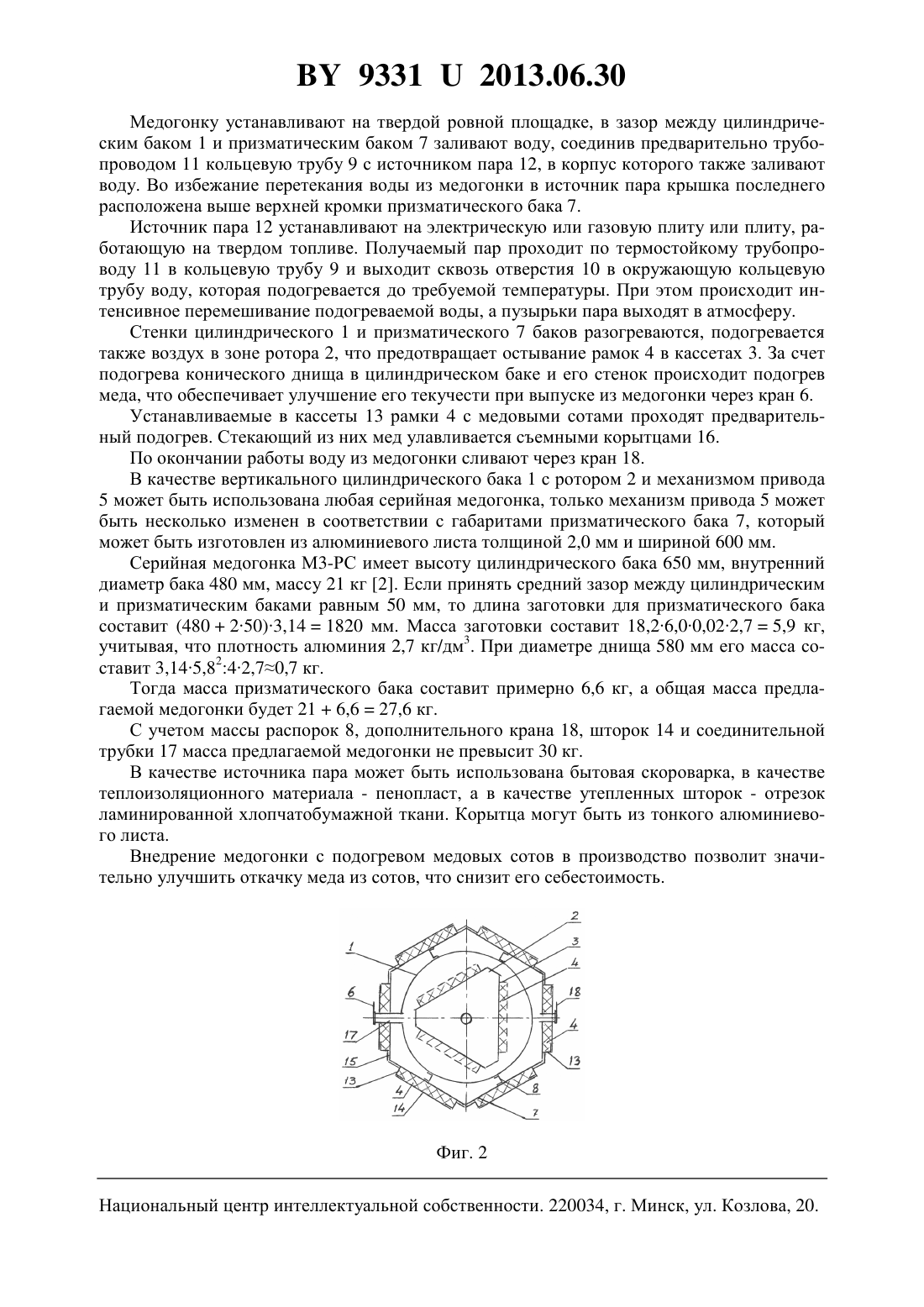

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Гродненский государственный аграрный университет(72) Авторы Пестис Витольд Казимирович Халько Николай Викторович Ладутько Сергей Николаевич Демкин Леонид Леонидович Халько Анастасия Николаевна Андрусевич Михаил Пантелеевич(73) Патентообладатель Учреждение образования Гродненский государственный аграрный университет(57) 1. Медогонка с подогревом медовых сотов, содержащая вертикальный цилиндрический бак и ротор с кассетами, в которые могут быть установлены рамки с распечатанными медовыми сотами, механизм привода и кран для выпуска меда, отличающаяся тем, что цилиндрический бак с ротором установлен внутрь призматического бака через распорки, а вдоль днища призматического бака расположена кольцевая труба с рядом мелких отверстий, которая гибким термостойким трубопроводом соединена с источником пара, который расположен выше призматического бака, на боковых гранях которого закреплены другие кассеты, в которые могут быть установлены рамки с медовыми сотами, а наружная сторона этих кассет прикрыта утепленными шторками, а боковые ребра призматического бака и его днище покрыты теплоизоляционным материалом. 2. Медогонка по п. 1, отличающаяся тем, что снизу кассет, закрепленных на плоских гранях призматического бака, установлены съемные корытца. 3. Медогонка по п. 1, отличающаяся тем, что в нижней части цилиндрического бака радиально установлена трубка, проходящая сквозь зазор между цилиндрическим и призматическим баками, а снаружи этой трубки установлен кран для выхода меда, а в стенке призматического бака установлен снизу кран для слива воды.(56) 1. Козин Р.Б., Иренкова Н.В., Лебедев В.И. Практикум по пчеловодству. - СанктПетербург Лань, 2005. - С. 120. 2. Лукоянов В.Д., Павленко В.Н. Пчеловодный инвентарь, пасечное оборудование Справочник. - М. Агропромиздат, 1988. - С. 69 (прототип). Полезная модель относится к пчеловодству. Рамки с распечатанными медовыми сотами ставят в медогонку или на стеллаж, на котором они накапливаются перед загрузкой в медогонку. Наилучшая температура помещения для откачиваемого меда 25-30 С, когда он имеет невысокую вязкость 1. Однако в осенний период, когда идет сокращение гнезд пчел и рамок с медовыми сотами относительно много, температура воздуха намного ниже, поэтому требуется производить отопление указанных помещений, что не всегда возможно. Кроме того, и в летний период такая температура бывает не каждый день, поэтому полнота откачивания меда из сотов и в этом случае может быть значительно ниже требуемых 85-982. Наши разработки направлены на создание медогонки, которая может работать при пониженной температуре воздуха, когда вязкость меда повышается. В качестве прототипа примем хордиальную медогонку 2, которая состоит из вертикального цилиндрического бака и ротора, внутри которого подвешены кассеты, в которые устанавливаются рамки с распечатанными медовыми сотами. В верхней части медогонки имеется привод с рукояткой, а в нижней части бака сделано отверстие для слива меда,плотно закрываемое краном. Сущность предлагаемой полезной модели заключается в следующем. Медогонка с подогревом медовых сотов содержит вертикальный цилиндрический бак и ротор с кассетами, в которые могут быть установлены рамки с распечатанными медовыми сотами, механизм привода и кран для выпуска меда, причем цилиндрический бак с ротором установлен внутрь призматического бака через распорки, а вдоль днища призматического бака расположена кольцевая труба с рядом мелких отверстий, которая гибким термостойким трубопроводом соединена с источником пара, который расположен выше призматического бака, на боковых гранях которого закреплены другие кассеты, в которые могут быть установлены рамки с медовыми сотами, а наружная сторона этих кассет прикрыта утепленными шторками, а боковые ребра призматического бака и его днище покрыты теплоизоляционным материалом. На фиг. 1 показан схематически вид сбоку медогонки с подогревом медовых сотов на фиг. 2 - вид сверху медогонки без источника пара и без механизма привода. Медогонка с подогревом медовых сотов содержит вертикальный цилиндрический бак 1 и ротор 2 с кассетами 3, в которые могут быть установлены рамки 4 с распечатанными медовыми сотами, механизм привода 5 и кран 6 для выпуска меда, причем цилиндрический бак 1 с ротором 2 установлен внутрь призматического бака 7 через распорки 8, а вдоль днища призматического бака расположена кольцевая труба 9 с рядом мелких отверстий 10, которая гибким термостойким трубопроводом 11 соединена с источником пара 12, который расположен выше призматического бака 7, на боковых гранях которого закреплены кассеты 13, в которые могут быть установлены рамки с медовыми сотами 4, а наружная сторона этих кассет прикрыта утепленными шторками 14, а боковые ребра призматического бака и его днище покрыты теплоизоляционным материалом 15. Снизу кассет 13, закрепленных на плоских гранях призматического бака 7, установлены съемные корытца 16, а в нижней части цилиндрического бака 1 радиально установлена трубка 17, проходящая сквозь зазор между цилиндрическим 1 и призматическим 7 баками,а снаружи этой трубки установлен кран 6 для выхода меда, а в стенке призматического бака установлен снизу кран 18 для слива воды. Медогонка с подогреваемым баком функционирует следующим образом. 2 93312013.06.30 Медогонку устанавливают на твердой ровной площадке, в зазор между цилиндрическим баком 1 и призматическим баком 7 заливают воду, соединив предварительно трубопроводом 11 кольцевую трубу 9 с источником пара 12, в корпус которого также заливают воду. Во избежание перетекания воды из медогонки в источник пара крышка последнего расположена выше верхней кромки призматического бака 7. Источник пара 12 устанавливают на электрическую или газовую плиту или плиту, работающую на твердом топливе. Получаемый пар проходит по термостойкому трубопроводу 11 в кольцевую трубу 9 и выходит сквозь отверстия 10 в окружающую кольцевую трубу воду, которая подогревается до требуемой температуры. При этом происходит интенсивное перемешивание подогреваемой воды, а пузырьки пара выходят в атмосферу. Стенки цилиндрического 1 и призматического 7 баков разогреваются, подогревается также воздух в зоне ротора 2, что предотвращает остывание рамок 4 в кассетах 3. За счет подогрева конического днища в цилиндрическом баке и его стенок происходит подогрев меда, что обеспечивает улучшение его текучести при выпуске из медогонки через кран 6. Устанавливаемые в кассеты 13 рамки 4 с медовыми сотами проходят предварительный подогрев. Стекающий из них мед улавливается съемными корытцами 16. По окончании работы воду из медогонки сливают через кран 18. В качестве вертикального цилиндрического бака 1 с ротором 2 и механизмом привода 5 может быть использована любая серийная медогонка, только механизм привода 5 может быть несколько изменен в соответствии с габаритами призматического бака 7, который может быть изготовлен из алюминиевого листа толщиной 2,0 мм и шириной 600 мм. Серийная медогонка М 3-РС имеет высоту цилиндрического бака 650 мм, внутренний диаметр бака 480 мм, массу 21 кг 2. Если принять средний зазор между цилиндрическим и призматическим баками равным 50 мм, то длина заготовки для призматического бака составит (480250)3,141820 мм. Масса заготовки составит 18,26,00,022,75,9 кг,учитывая, что плотность алюминия 2,7 кг/дм 3. При диаметре днища 580 мм его масса составит 3,145,8242,70,7 кг. Тогда масса призматического бака составит примерно 6,6 кг, а общая масса предлагаемой медогонки будет 216,627,6 кг. С учетом массы распорок 8, дополнительного крана 18, шторок 14 и соединительной трубки 17 масса предлагаемой медогонки не превысит 30 кг. В качестве источника пара может быть использована бытовая скороварка, в качестве теплоизоляционного материала - пенопласт, а в качестве утепленных шторок - отрезок ламинированной хлопчатобумажной ткани. Корытца могут быть из тонкого алюминиевого листа. Внедрение медогонки с подогревом медовых сотов в производство позволит значительно улучшить откачку меда из сотов, что снизит его себестоимость. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
