Приспособление для распечатывания медовых сотов

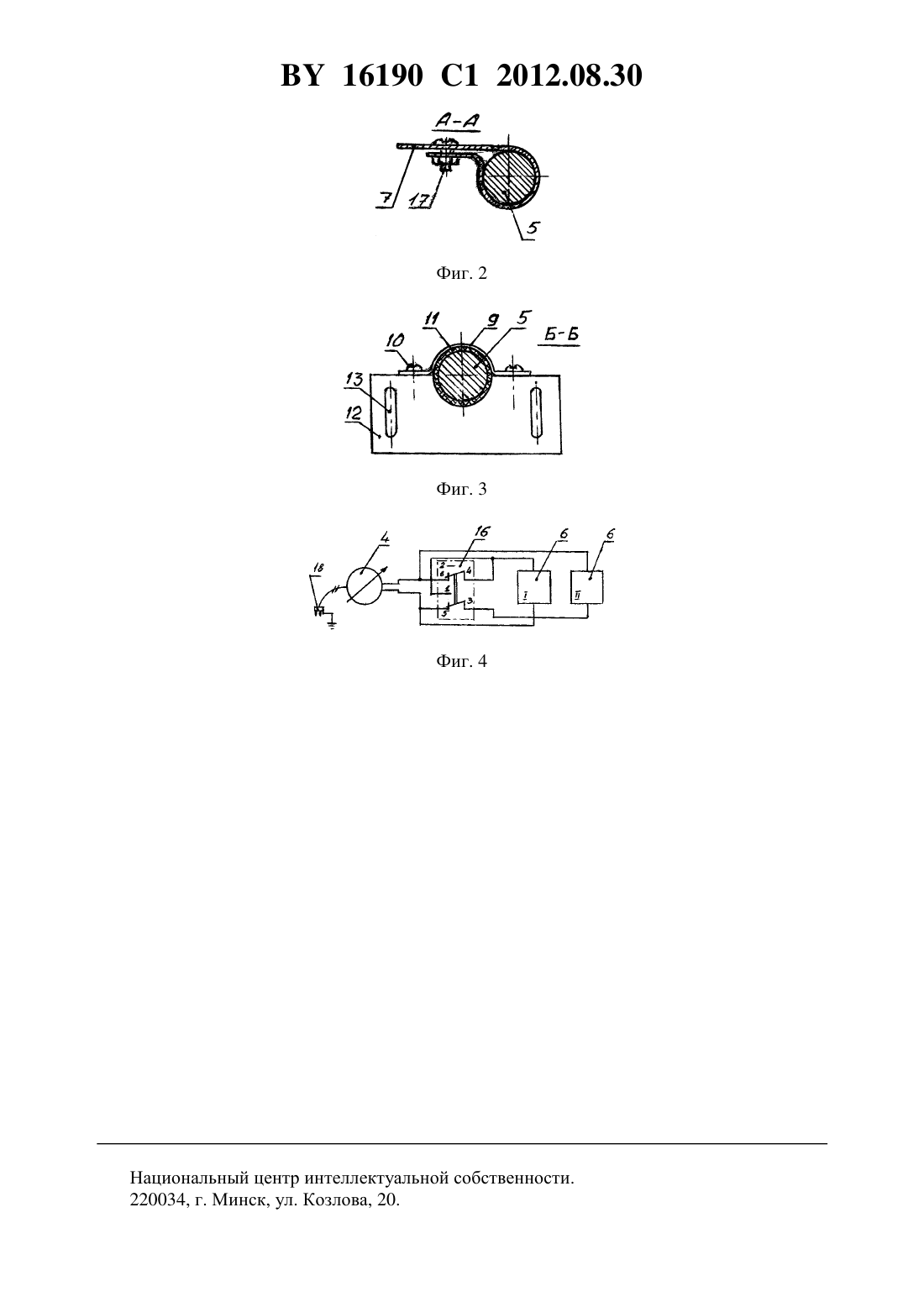

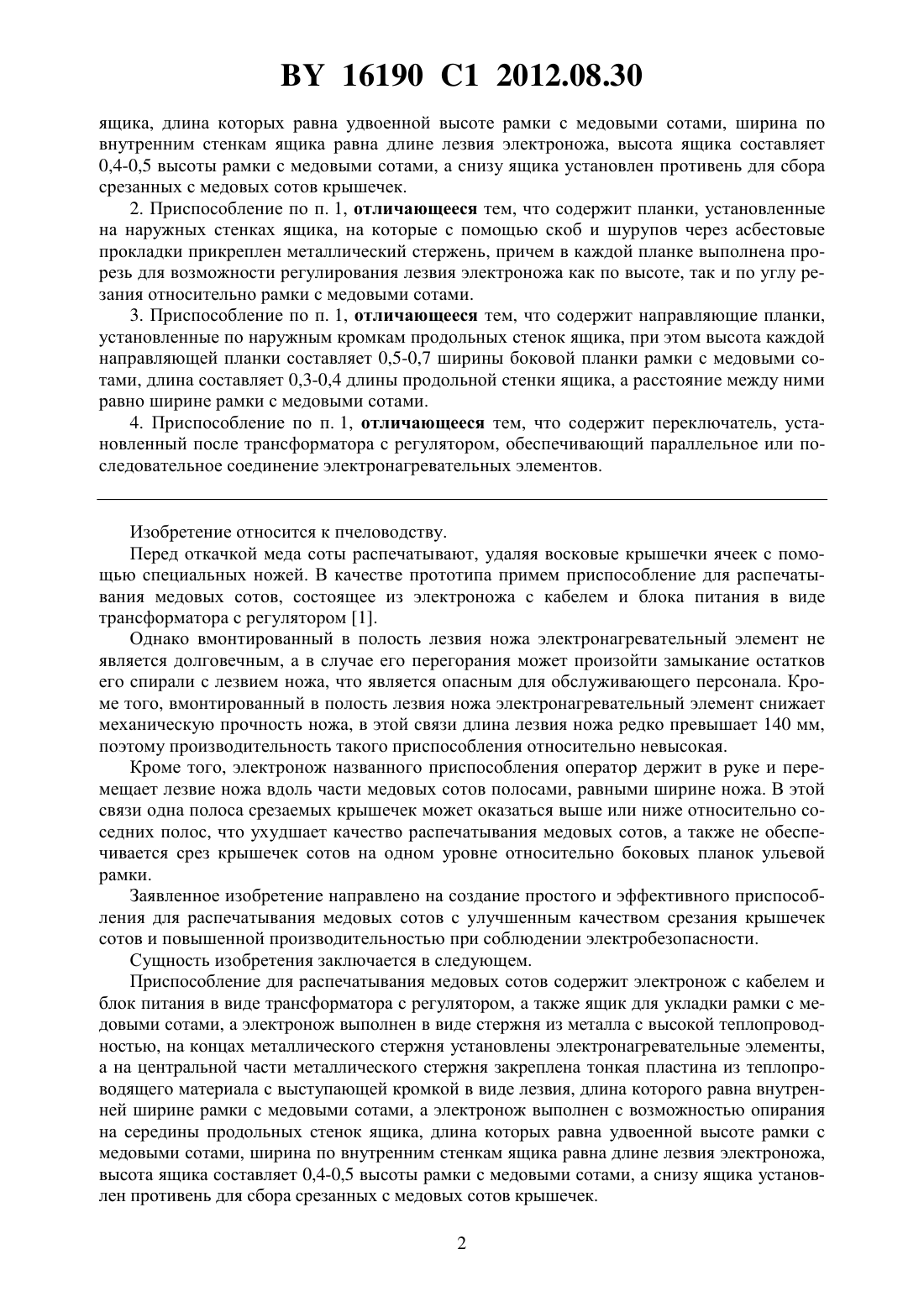

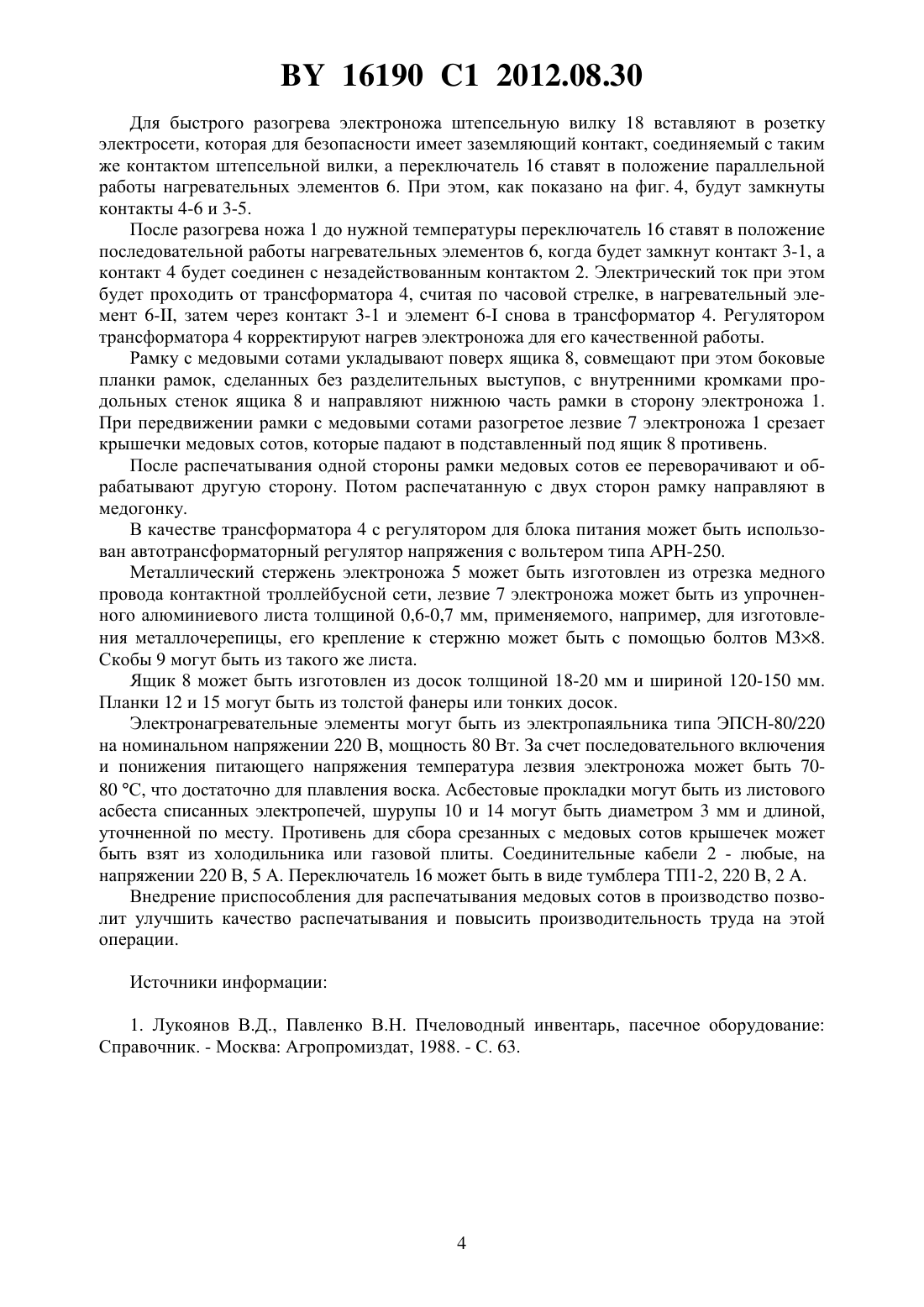

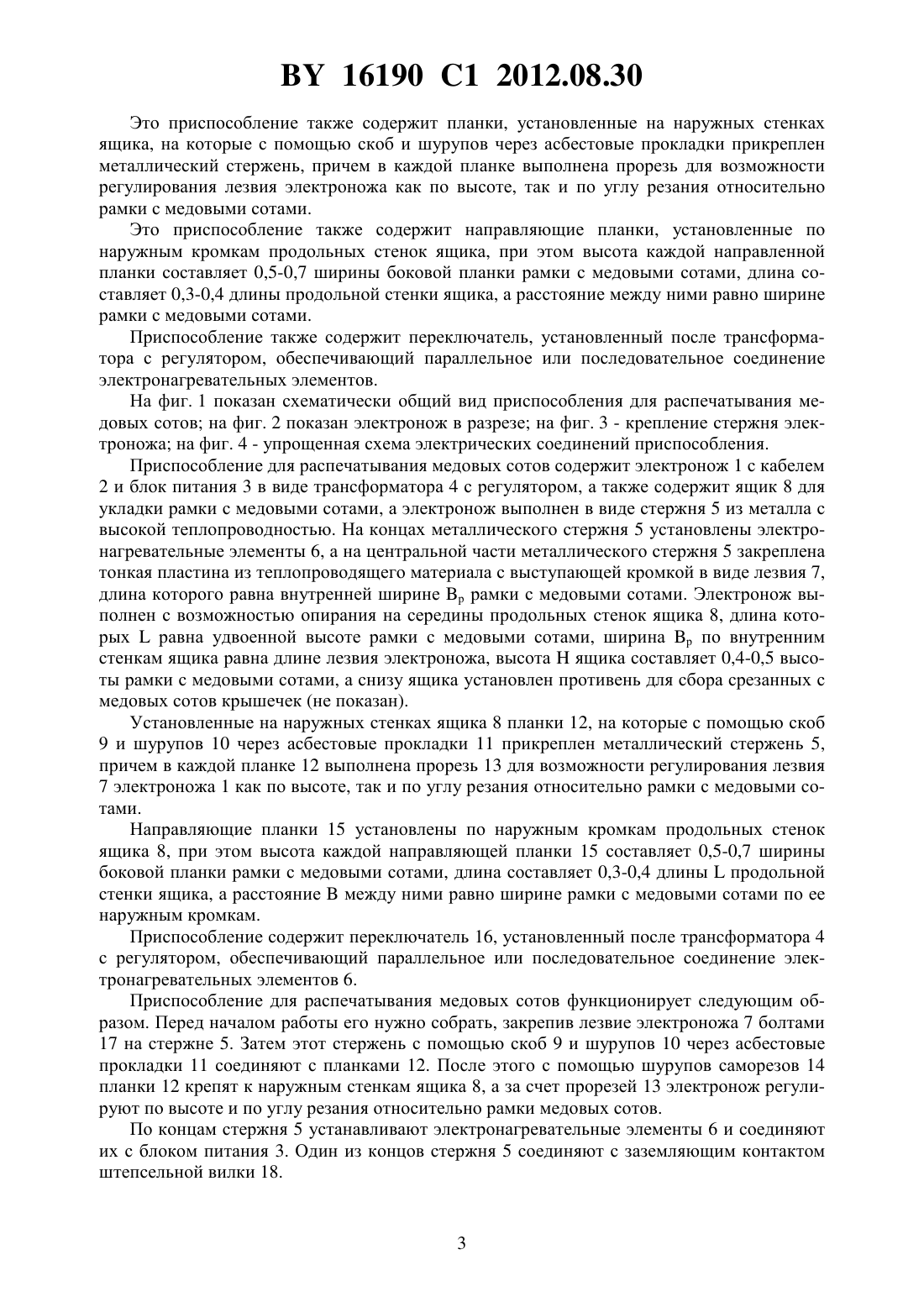

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(54) ПРИСПОСОБЛЕНИЕ ДЛЯ РАСПЕЧАТЫВАНИЯ МЕДОВЫХ СОТОВ(71) Заявитель Учреждение образования Гродненский государственный аграрный университет(72) Авторы Халько Николай Викторович Пестис Мария Вацлавовна Ладутько Сергей Николаевич Халько Анастасия Николаевна Пестис Павел Витольдович(73) Патентообладатель Учреждение образования Гродненский государственный аграрный университет(57) 1. Приспособление для распечатывания медовых сотов, содержащее электронож с кабелем и блок питания в виде трансформатора с регулятором, отличающееся тем, что содержит ящик для укладки рамки с медовыми сотами, а электронож выполнен в виде стержня из металла с высокой теплопроводностью, на концах металлического стержня установлены электронагревательные элементы, а на центральной части металлического стержня закреплена тонкая пластина из теплопроводящего материала с выступающей кромкой в виде лезвия, длина которого равна внутренней ширине рамки с медовыми сотами, а электронож выполнен с возможностью опирания на середины продольных стенок 16190 1 2012.08.30 ящика, длина которых равна удвоенной высоте рамки с медовыми сотами, ширина по внутренним стенкам ящика равна длине лезвия электроножа, высота ящика составляет 0,4-0,5 высоты рамки с медовыми сотами, а снизу ящика установлен противень для сбора срезанных с медовых сотов крышечек. 2. Приспособление по п. 1, отличающееся тем, что содержит планки, установленные на наружных стенках ящика, на которые с помощью скоб и шурупов через асбестовые прокладки прикреплен металлический стержень, причем в каждой планке выполнена прорезь для возможности регулирования лезвия электроножа как по высоте, так и по углу резания относительно рамки с медовыми сотами. 3. Приспособление по п. 1, отличающееся тем, что содержит направляющие планки,установленные по наружным кромкам продольных стенок ящика, при этом высота каждой направляющей планки составляет 0,5-0,7 ширины боковой планки рамки с медовыми сотами, длина составляет 0,3-0,4 длины продольной стенки ящика, а расстояние между ними равно ширине рамки с медовыми сотами. 4. Приспособление по п. 1, отличающееся тем, что содержит переключатель, установленный после трансформатора с регулятором, обеспечивающий параллельное или последовательное соединение электронагревательных элементов. Изобретение относится к пчеловодству. Перед откачкой меда соты распечатывают, удаляя восковые крышечки ячеек с помощью специальных ножей. В качестве прототипа примем приспособление для распечатывания медовых сотов, состоящее из электроножа с кабелем и блока питания в виде трансформатора с регулятором 1. Однако вмонтированный в полость лезвия ножа электронагревательный элемент не является долговечным, а в случае его перегорания может произойти замыкание остатков его спирали с лезвием ножа, что является опасным для обслуживающего персонала. Кроме того, вмонтированный в полость лезвия ножа электронагревательный элемент снижает механическую прочность ножа, в этой связи длина лезвия ножа редко превышает 140 мм,поэтому производительность такого приспособления относительно невысокая. Кроме того, электронож названного приспособления оператор держит в руке и перемещает лезвие ножа вдоль части медовых сотов полосами, равными ширине ножа. В этой связи одна полоса срезаемых крышечек может оказаться выше или ниже относительно соседних полос, что ухудшает качество распечатывания медовых сотов, а также не обеспечивается срез крышечек сотов на одном уровне относительно боковых планок ульевой рамки. Заявленное изобретение направлено на создание простого и эффективного приспособления для распечатывания медовых сотов с улучшенным качеством срезания крышечек сотов и повышенной производительностью при соблюдении электробезопасности. Сущность изобретения заключается в следующем. Приспособление для распечатывания медовых сотов содержит электронож с кабелем и блок питания в виде трансформатора с регулятором, а также ящик для укладки рамки с медовыми сотами, а электронож выполнен в виде стержня из металла с высокой теплопроводностью, на концах металлического стержня установлены электронагревательные элементы,а на центральной части металлического стержня закреплена тонкая пластина из теплопроводящего материала с выступающей кромкой в виде лезвия, длина которого равна внутренней ширине рамки с медовыми сотами, а электронож выполнен с возможностью опирания на середины продольных стенок ящика, длина которых равна удвоенной высоте рамки с медовыми сотами, ширина по внутренним стенкам ящика равна длине лезвия электроножа,высота ящика составляет 0,4-0,5 высоты рамки с медовыми сотами, а снизу ящика установлен противень для сбора срезанных с медовых сотов крышечек. 2 16190 1 2012.08.30 Это приспособление также содержит планки, установленные на наружных стенках ящика, на которые с помощью скоб и шурупов через асбестовые прокладки прикреплен металлический стержень, причем в каждой планке выполнена прорезь для возможности регулирования лезвия электроножа как по высоте, так и по углу резания относительно рамки с медовыми сотами. Это приспособление также содержит направляющие планки, установленные по наружным кромкам продольных стенок ящика, при этом высота каждой направленной планки составляет 0,5-0,7 ширины боковой планки рамки с медовыми сотами, длина составляет 0,3-0,4 длины продольной стенки ящика, а расстояние между ними равно ширине рамки с медовыми сотами. Приспособление также содержит переключатель, установленный после трансформатора с регулятором, обеспечивающий параллельное или последовательное соединение электронагревательных элементов. На фиг. 1 показан схематически общий вид приспособления для распечатывания медовых сотов на фиг. 2 показан электронож в разрезе на фиг. 3 - крепление стержня электроножа на фиг. 4 - упрощенная схема электрических соединений приспособления. Приспособление для распечатывания медовых сотов содержит электронож 1 с кабелем 2 и блок питания 3 в виде трансформатора 4 с регулятором, а также содержит ящик 8 для укладки рамки с медовыми сотами, а электронож выполнен в виде стержня 5 из металла с высокой теплопроводностью. На концах металлического стержня 5 установлены электронагревательные элементы 6, а на центральной части металлического стержня 5 закреплена тонкая пластина из теплопроводящего материала с выступающей кромкой в виде лезвия 7,длина которого равна внутренней ширине р рамки с медовыми сотами. Электронож выполнен с возможностью опирания на середины продольных стенок ящика 8, длина которыхравна удвоенной высоте рамки с медовыми сотами, ширина р по внутренним стенкам ящика равна длине лезвия электроножа, высотаящика составляет 0,4-0,5 высоты рамки с медовыми сотами, а снизу ящика установлен противень для сбора срезанных с медовых сотов крышечек (не показан). Установленные на наружных стенках ящика 8 планки 12, на которые с помощью скоб 9 и шурупов 10 через асбестовые прокладки 11 прикреплен металлический стержень 5,причем в каждой планке 12 выполнена прорезь 13 для возможности регулирования лезвия 7 электроножа 1 как по высоте, так и по углу резания относительно рамки с медовыми сотами. Направляющие планки 15 установлены по наружным кромкам продольных стенок ящика 8, при этом высота каждой направляющей планки 15 составляет 0,5-0,7 ширины боковой планки рамки с медовыми сотами, длина составляет 0,3-0,4 длиныпродольной стенки ящика, а расстояниемежду ними равно ширине рамки с медовыми сотами по ее наружным кромкам. Приспособление содержит переключатель 16, установленный после трансформатора 4 с регулятором, обеспечивающий параллельное или последовательное соединение электронагревательных элементов 6. Приспособление для распечатывания медовых сотов функционирует следующим образом. Перед началом работы его нужно собрать, закрепив лезвие электроножа 7 болтами 17 на стержне 5. Затем этот стержень с помощью скоб 9 и шурупов 10 через асбестовые прокладки 11 соединяют с планками 12. После этого с помощью шурупов саморезов 14 планки 12 крепят к наружным стенкам ящика 8, а за счет прорезей 13 электронож регулируют по высоте и по углу резания относительно рамки медовых сотов. По концам стержня 5 устанавливают электронагревательные элементы 6 и соединяют их с блоком питания 3. Один из концов стержня 5 соединяют с заземляющим контактом штепсельной вилки 18. 16190 1 2012.08.30 Для быстрого разогрева электроножа штепсельную вилку 18 вставляют в розетку электросети, которая для безопасности имеет заземляющий контакт, соединяемый с таким же контактом штепсельной вилки, а переключатель 16 ставят в положение параллельной работы нагревательных элементов 6. При этом, как показано на фиг. 4, будут замкнуты контакты 4-6 и 3-5. После разогрева ножа 1 до нужной температуры переключатель 16 ставят в положение последовательной работы нагревательных элементов 6, когда будет замкнут контакт 3-1, а контакт 4 будет соединен с незадействованным контактом 2. Электрический ток при этом будет проходить от трансформатора 4, считая по часовой стрелке, в нагревательный элемент 6-, затем через контакт 3-1 и элемент 6- снова в трансформатор 4. Регулятором трансформатора 4 корректируют нагрев электроножа для его качественной работы. Рамку с медовыми сотами укладывают поверх ящика 8, совмещают при этом боковые планки рамок, сделанных без разделительных выступов, с внутренними кромками продольных стенок ящика 8 и направляют нижнюю часть рамки в сторону электроножа 1. При передвижении рамки с медовыми сотами разогретое лезвие 7 электроножа 1 срезает крышечки медовых сотов, которые падают в подставленный под ящик 8 противень. После распечатывания одной стороны рамки медовых сотов ее переворачивают и обрабатывают другую сторону. Потом распечатанную с двух сторон рамку направляют в медогонку. В качестве трансформатора 4 с регулятором для блока питания может быть использован автотрансформаторный регулятор напряжения с вольтером типа АРН-250. Металлический стержень электроножа 5 может быть изготовлен из отрезка медного провода контактной троллейбусной сети, лезвие 7 электроножа может быть из упрочненного алюминиевого листа толщиной 0,6-0,7 мм, применяемого, например, для изготовления металлочерепицы, его крепление к стержню может быть с помощью болтов М 38. Скобы 9 могут быть из такого же листа. Ящик 8 может быть изготовлен из досок толщиной 18-20 мм и шириной 120-150 мм. Планки 12 и 15 могут быть из толстой фанеры или тонких досок. Электронагревательные элементы могут быть из электропаяльника типа ЭПСН-80/220 на номинальном напряжении 220 В, мощность 80 Вт. За счет последовательного включения и понижения питающего напряжения температура лезвия электроножа может быть 7080 С, что достаточно для плавления воска. Асбестовые прокладки могут быть из листового асбеста списанных электропечей, шурупы 10 и 14 могут быть диаметром 3 мм и длиной,уточненной по месту. Противень для сбора срезанных с медовых сотов крышечек может быть взят из холодильника или газовой плиты. Соединительные кабели 2 - любые, на напряжении 220 В, 5 А. Переключатель 16 может быть в виде тумблера ТП 1-2, 220 В, 2 А. Внедрение приспособления для распечатывания медовых сотов в производство позволит улучшить качество распечатывания и повысить производительность труда на этой операции. Источники информации 1. Лукоянов В.Д., Павленко В.Н. Пчеловодный инвентарь, пасечное оборудование Справочник. - Москва Агропромиздат, 1988. - С. 63. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
