Устройство для защиты сварочной ванны

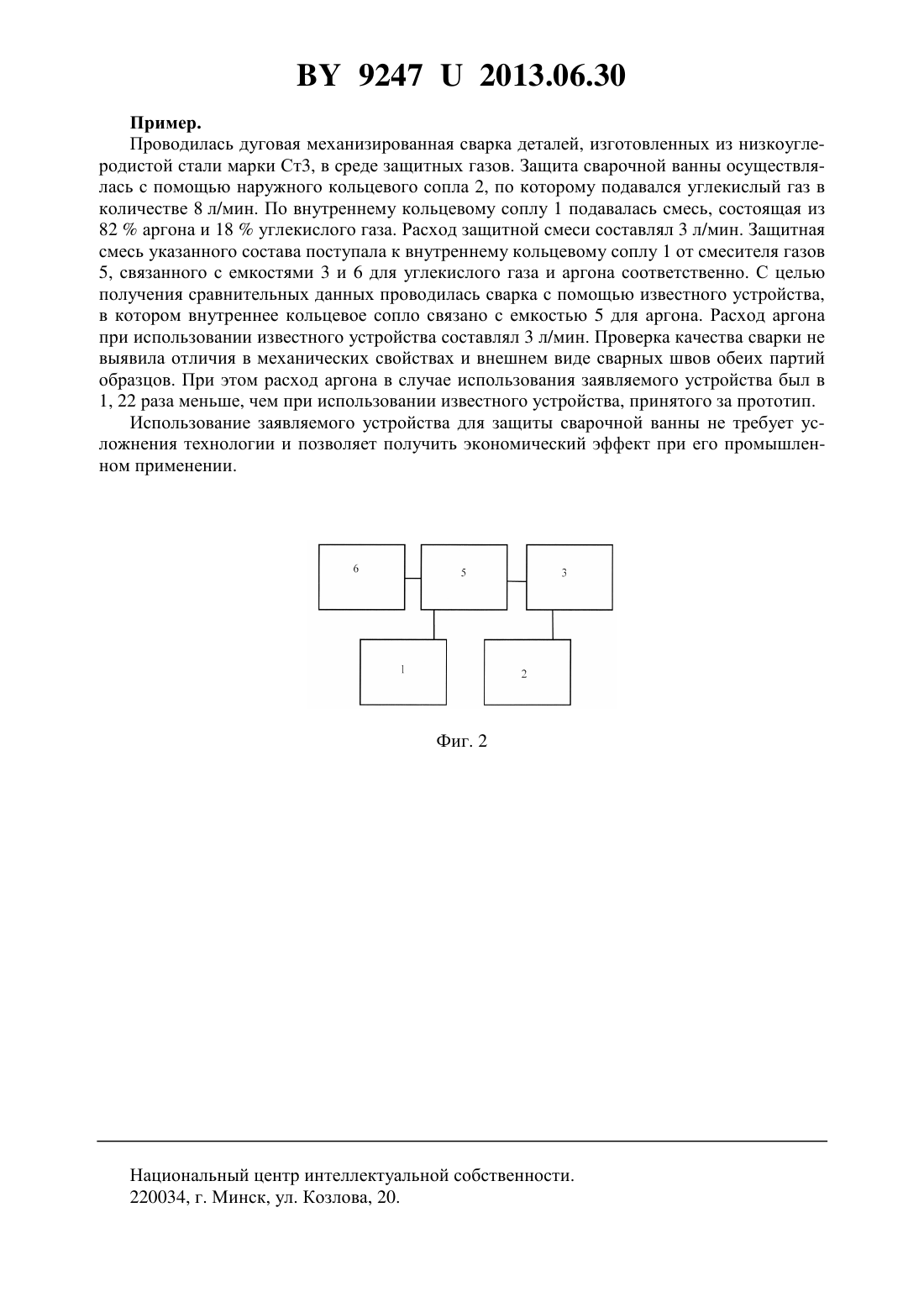

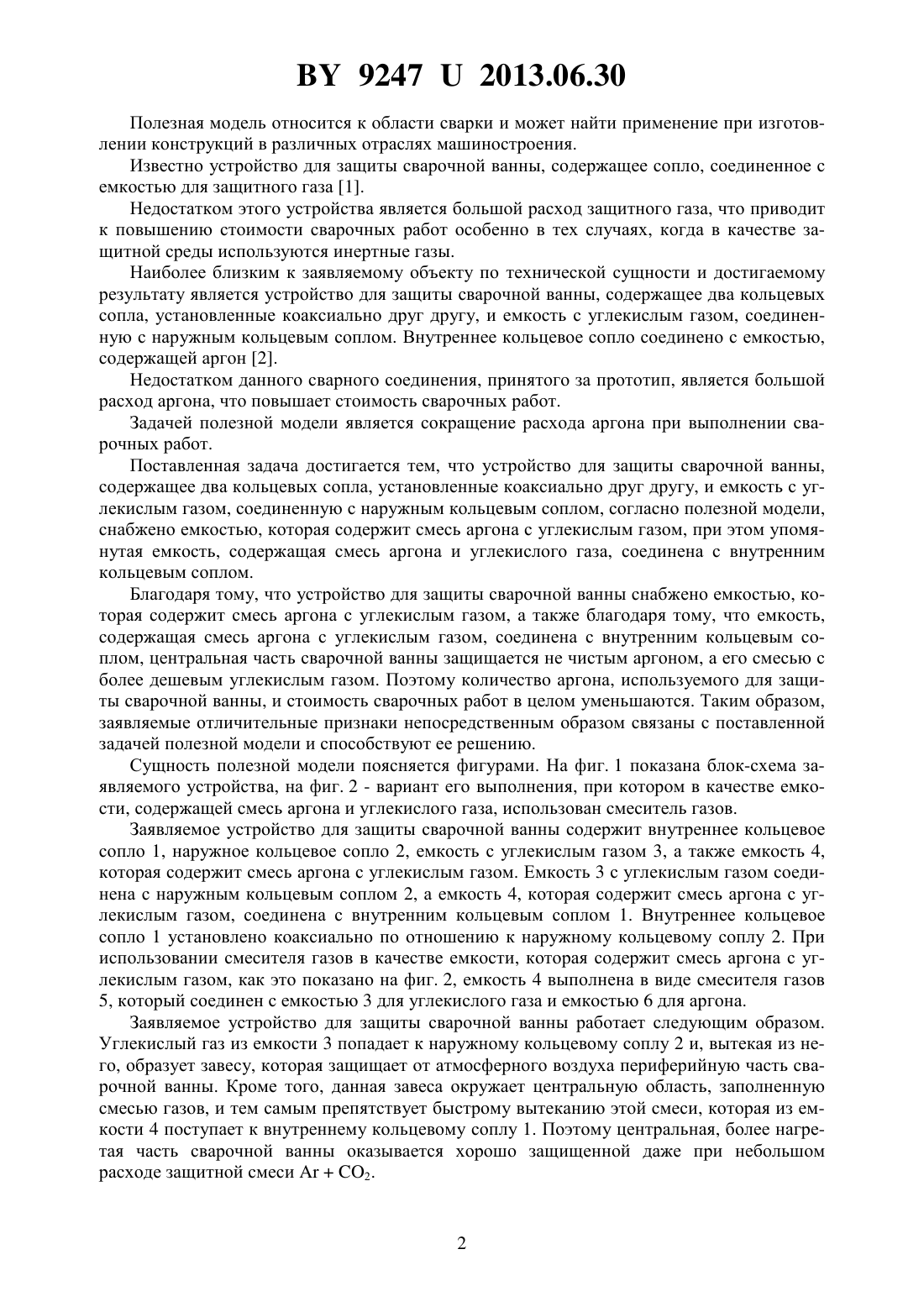

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ЗАЩИТЫ СВАРОЧНОЙ ВАННЫ(71) Заявитель Государственное научное учреждение Институт порошковой металлургии(72) Авторы Цумарев Юрий Алексеевич Лапытова Елена Юрьевна Радченко Александр Адамович(73) Патентообладатель Государственное научное учреждение Институт порошковой металлургии(57) 1. Устройство для защиты сварочной ванны, содержащее два кольцевых сопла, установленные коаксиально друг другу, и емкость с углекислым газом, соединенную с наружным кольцевым соплом, отличающееся тем, что оно снабжено емкостью, которая содержит смесь аргона с углекислым газом, при этом упомянутая емкость, содержащая смесь аргона и углекислого газа, соединена с внутренним кольцевым соплом. 2. Устройство по п. 1, отличающееся тем, что в качестве емкости для смеси углекислого газа с аргоном используется смеситель газов, связанный с емкостями для аргона и углекислого газа.(56) 1. Сварка в машиностроении. Т. 4 / Под ред. Ю.Н.Зорина. - М. Машиностроение,1979. - С. 96, рис. 3. 2. Лаврищев В.Я. Автоматическая сварка стали 1810 с двойной газовой защитой // Автоматическая сварка. - 1970. -2. - С. 41-43. 92472013.06.30 Полезная модель относится к области сварки и может найти применение при изготовлении конструкций в различных отраслях машиностроения. Известно устройство для защиты сварочной ванны, содержащее сопло, соединенное с емкостью для защитного газа 1. Недостатком этого устройства является большой расход защитного газа, что приводит к повышению стоимости сварочных работ особенно в тех случаях, когда в качестве защитной среды используются инертные газы. Наиболее близким к заявляемому объекту по технической сущности и достигаемому результату является устройство для защиты сварочной ванны, содержащее два кольцевых сопла, установленные коаксиально друг другу, и емкость с углекислым газом, соединенную с наружным кольцевым соплом. Внутреннее кольцевое сопло соединено с емкостью,содержащей аргон 2. Недостатком данного сварного соединения, принятого за прототип, является большой расход аргона, что повышает стоимость сварочных работ. Задачей полезной модели является сокращение расхода аргона при выполнении сварочных работ. Поставленная задача достигается тем, что устройство для защиты сварочной ванны,содержащее два кольцевых сопла, установленные коаксиально друг другу, и емкость с углекислым газом, соединенную с наружным кольцевым соплом, согласно полезной модели,снабжено емкостью, которая содержит смесь аргона с углекислым газом, при этом упомянутая емкость, содержащая смесь аргона и углекислого газа, соединена с внутренним кольцевым соплом. Благодаря тому, что устройство для защиты сварочной ванны снабжено емкостью, которая содержит смесь аргона с углекислым газом, а также благодаря тому, что емкость,содержащая смесь аргона с углекислым газом, соединена с внутренним кольцевым соплом, центральная часть сварочной ванны защищается не чистым аргоном, а его смесью с более дешевым углекислым газом. Поэтому количество аргона, используемого для защиты сварочной ванны, и стоимость сварочных работ в целом уменьшаются. Таким образом,заявляемые отличительные признаки непосредственным образом связаны с поставленной задачей полезной модели и способствуют ее решению. Сущность полезной модели поясняется фигурами. На фиг. 1 показана блок-схема заявляемого устройства, на фиг. 2 - вариант его выполнения, при котором в качестве емкости, содержащей смесь аргона и углекислого газа, использован смеситель газов. Заявляемое устройство для защиты сварочной ванны содержит внутреннее кольцевое сопло 1, наружное кольцевое сопло 2, емкость с углекислым газом 3, а также емкость 4,которая содержит смесь аргона с углекислым газом. Емкость 3 с углекислым газом соединена с наружным кольцевым соплом 2, а емкость 4, которая содержит смесь аргона с углекислым газом, соединена с внутренним кольцевым соплом 1. Внутреннее кольцевое сопло 1 установлено коаксиально по отношению к наружному кольцевому соплу 2. При использовании смесителя газов в качестве емкости, которая содержит смесь аргона с углекислым газом, как это показано на фиг. 2, емкость 4 выполнена в виде смесителя газов 5, который соединен с емкостью 3 для углекислого газа и емкостью 6 для аргона. Заявляемое устройство для защиты сварочной ванны работает следующим образом. Углекислый газ из емкости 3 попадает к наружному кольцевому соплу 2 и, вытекая из него, образует завесу, которая защищает от атмосферного воздуха периферийную часть сварочной ванны. Кроме того, данная завеса окружает центральную область, заполненную смесью газов, и тем самым препятствует быстрому вытеканию этой смеси, которая из емкости 4 поступает к внутреннему кольцевому соплу 1. Поэтому центральная, более нагретая часть сварочной ванны оказывается хорошо защищенной даже при небольшом расходе защитной смеси 2. 92472013.06.30 Пример. Проводилась дуговая механизированная сварка деталей, изготовленных из низкоуглеродистой стали марки Ст 3, в среде защитных газов. Защита сварочной ванны осуществлялась с помощью наружного кольцевого сопла 2, по которому подавался углекислый газ в количестве 8 л/мин. По внутреннему кольцевому соплу 1 подавалась смесь, состоящая из 82 аргона и 18 углекислого газа. Расход защитной смеси составлял 3 л/мин. Защитная смесь указанного состава поступала к внутреннему кольцевому соплу 1 от смесителя газов 5, связанного с емкостями 3 и 6 для углекислого газа и аргона соответственно. С целью получения сравнительных данных проводилась сварка с помощью известного устройства,в котором внутреннее кольцевое сопло связано с емкостью 5 для аргона. Расход аргона при использовании известного устройства составлял 3 л/мин. Проверка качества сварки не выявила отличия в механических свойствах и внешнем виде сварных швов обеих партий образцов. При этом расход аргона в случае использования заявляемого устройства был в 1, 22 раза меньше, чем при использовании известного устройства, принятого за прототип. Использование заявляемого устройства для защиты сварочной ванны не требует усложнения технологии и позволяет получить экономический эффект при его промышленном применении. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
