Стабилограф

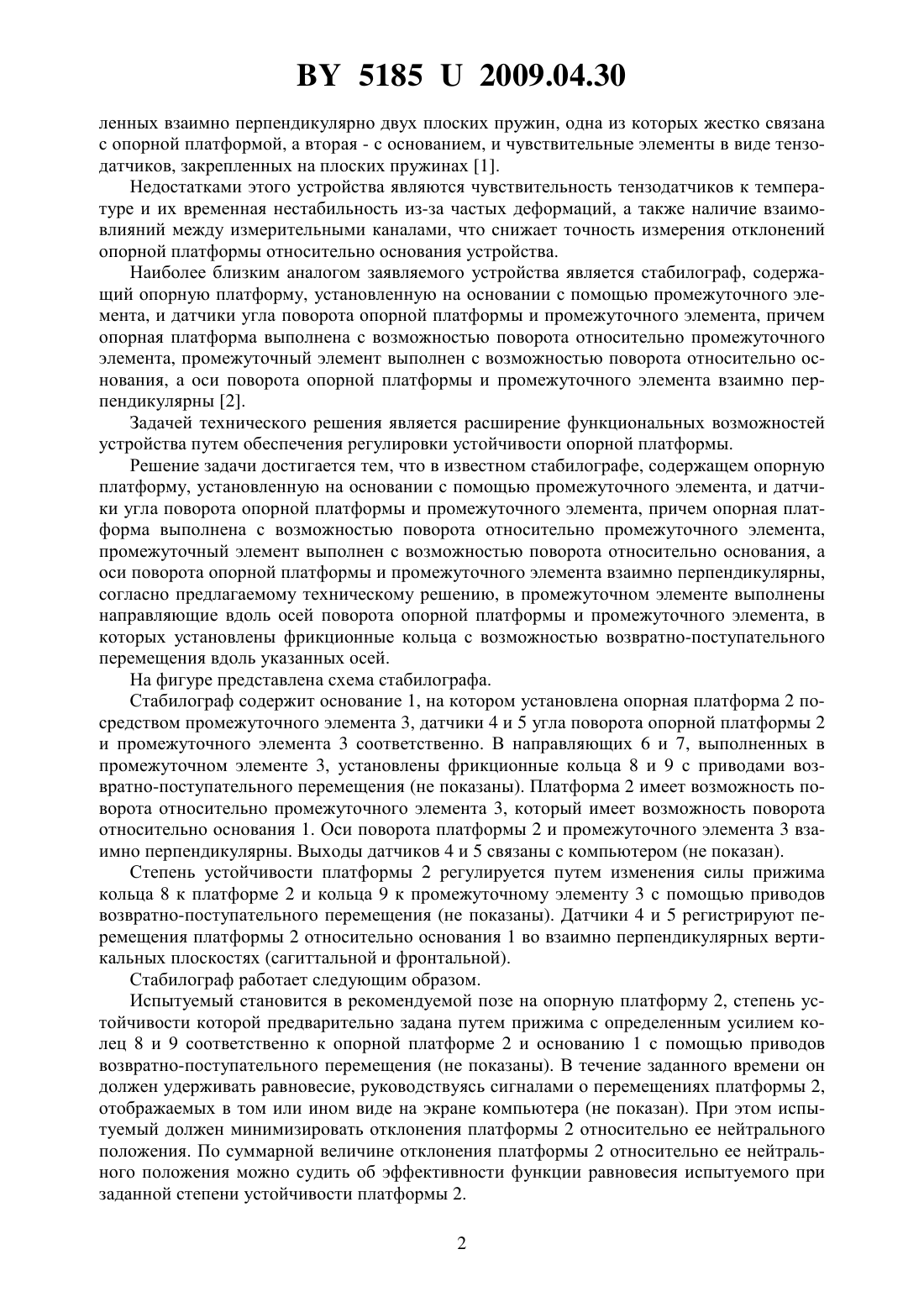

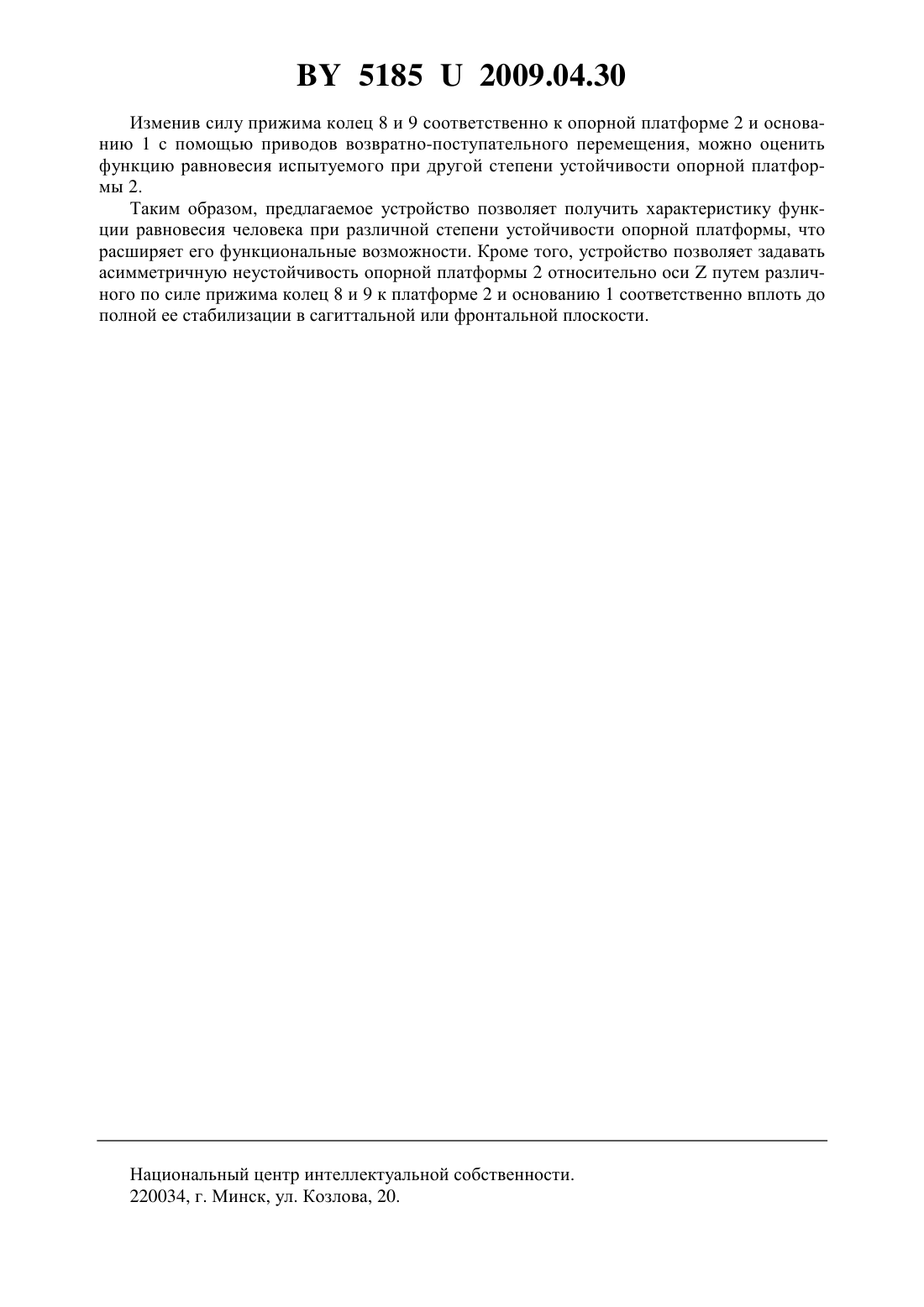

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Государственное научное учреждение Объединенный институт машиностроения Национальной академии наук Беларуси(72) Автор Дубовский Владимир Андреевич(73) Патентообладатель Государственное научное учреждение Объединенный институт машиностроения Национальной академии наук Беларуси(57) Стабилограф, содержащий опорную платформу, установленную на основании с помощью промежуточного элемента, и датчики угла поворота опорной платформы и промежуточного элемента, причем опорная платформа выполнена с возможностью поворота относительно промежуточного элемента, промежуточный элемент выполнен с возможностью поворота относительно основания, а оси поворота опорной платформы и промежуточного элемента взаимно перпендикулярны, отличающийся тем, что в промежуточном элементе выполнены направляющие вдоль осей поворота опорной платформы и промежуточного элемента, в которых установлены фрикционные кольца с возможностью возвратно-поступательного перемещения вдоль указанных осей. Полезная модель относится к медицине и может быть использована для диагностики и тренинга функции равновесия человека. Известен стабилограф, содержащий опорную платформу, установленную на основании с помощью промежуточного элемента в виде последовательно связанных и установ 51852009.04.30 ленных взаимно перпендикулярно двух плоских пружин, одна из которых жестко связана с опорной платформой, а вторая - с основанием, и чувствительные элементы в виде тензодатчиков, закрепленных на плоских пружинах 1. Недостатками этого устройства являются чувствительность тензодатчиков к температуре и их временная нестабильность из-за частых деформаций, а также наличие взаимовлияний между измерительными каналами, что снижает точность измерения отклонений опорной платформы относительно основания устройства. Наиболее близким аналогом заявляемого устройства является стабилограф, содержащий опорную платформу, установленную на основании с помощью промежуточного элемента, и датчики угла поворота опорной платформы и промежуточного элемента, причем опорная платформа выполнена с возможностью поворота относительно промежуточного элемента, промежуточный элемент выполнен с возможностью поворота относительно основания, а оси поворота опорной платформы и промежуточного элемента взаимно перпендикулярны 2. Задачей технического решения является расширение функциональных возможностей устройства путем обеспечения регулировки устойчивости опорной платформы. Решение задачи достигается тем, что в известном стабилографе, содержащем опорную платформу, установленную на основании с помощью промежуточного элемента, и датчики угла поворота опорной платформы и промежуточного элемента, причем опорная платформа выполнена с возможностью поворота относительно промежуточного элемента,промежуточный элемент выполнен с возможностью поворота относительно основания, а оси поворота опорной платформы и промежуточного элемента взаимно перпендикулярны,согласно предлагаемому техническому решению, в промежуточном элементе выполнены направляющие вдоль осей поворота опорной платформы и промежуточного элемента, в которых установлены фрикционные кольца с возможностью возвратно-поступательного перемещения вдоль указанных осей. На фигуре представлена схема стабилографа. Стабилограф содержит основание 1, на котором установлена опорная платформа 2 посредством промежуточного элемента 3, датчики 4 и 5 угла поворота опорной платформы 2 и промежуточного элемента 3 соответственно. В направляющих 6 и 7, выполненных в промежуточном элементе 3, установлены фрикционные кольца 8 и 9 с приводами возвратно-поступательного перемещения (не показаны). Платформа 2 имеет возможность поворота относительно промежуточного элемента 3, который имеет возможность поворота относительно основания 1. Оси поворота платформы 2 и промежуточного элемента 3 взаимно перпендикулярны. Выходы датчиков 4 и 5 связаны с компьютером (не показан). Степень устойчивости платформы 2 регулируется путем изменения силы прижима кольца 8 к платформе 2 и кольца 9 к промежуточному элементу 3 с помощью приводов возвратно-поступательного перемещения (не показаны). Датчики 4 и 5 регистрируют перемещения платформы 2 относительно основания 1 во взаимно перпендикулярных вертикальных плоскостях (сагиттальной и фронтальной). Стабилограф работает следующим образом. Испытуемый становится в рекомендуемой позе на опорную платформу 2, степень устойчивости которой предварительно задана путем прижима с определенным усилием колец 8 и 9 соответственно к опорной платформе 2 и основанию 1 с помощью приводов возвратно-поступательного перемещения (не показаны). В течение заданного времени он должен удерживать равновесие, руководствуясь сигналами о перемещениях платформы 2,отображаемых в том или ином видена экране компьютера (не показан). При этом испытуемый должен минимизировать отклонения платформы 2 относительно ее нейтрального положения. По суммарной величине отклонения платформы 2 относительно ее нейтрального положения можно судить об эффективности функции равновесия испытуемого при заданной степени устойчивости платформы 2. 2 51852009.04.30 Изменив силу прижима колец 8 и 9 соответственно к опорной платформе 2 и основанию 1 с помощью приводов возвратно-поступательного перемещения, можно оценить функцию равновесия испытуемого при другой степени устойчивости опорной платформы 2. Таким образом, предлагаемое устройство позволяет получить характеристику функции равновесия человека при различной степени устойчивости опорной платформы, что расширяет его функциональные возможности. Кроме того, устройство позволяет задавать асимметричную неустойчивость опорной платформы 2 относительно осипутем различного по силе прижима колец 8 и 9 к платформе 2 и основанию 1 соответственно вплоть до полной ее стабилизации в сагиттальной или фронтальной плоскости. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
