Двухдисковый рабочий орган разбрасывателя сыпучих материалов

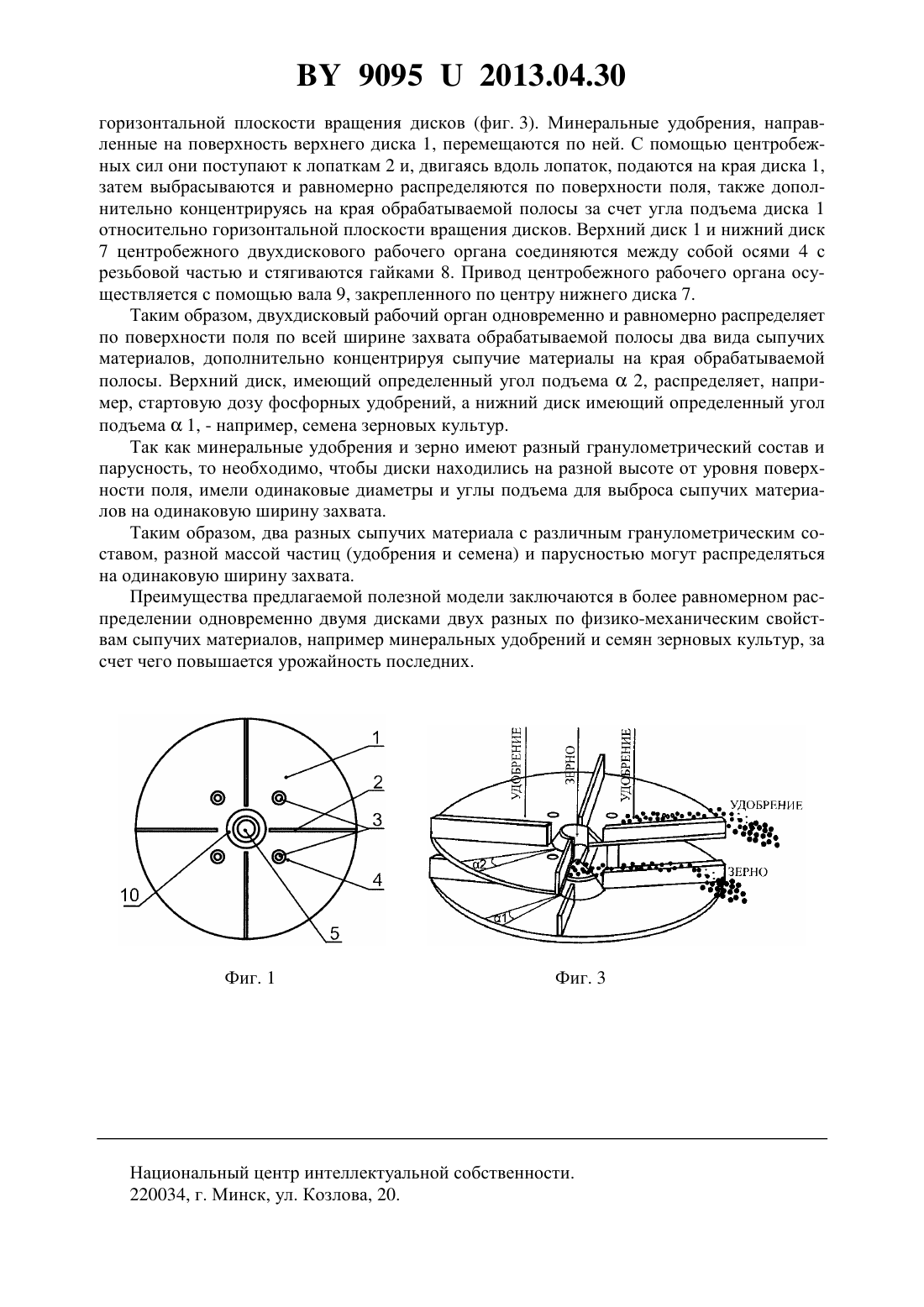

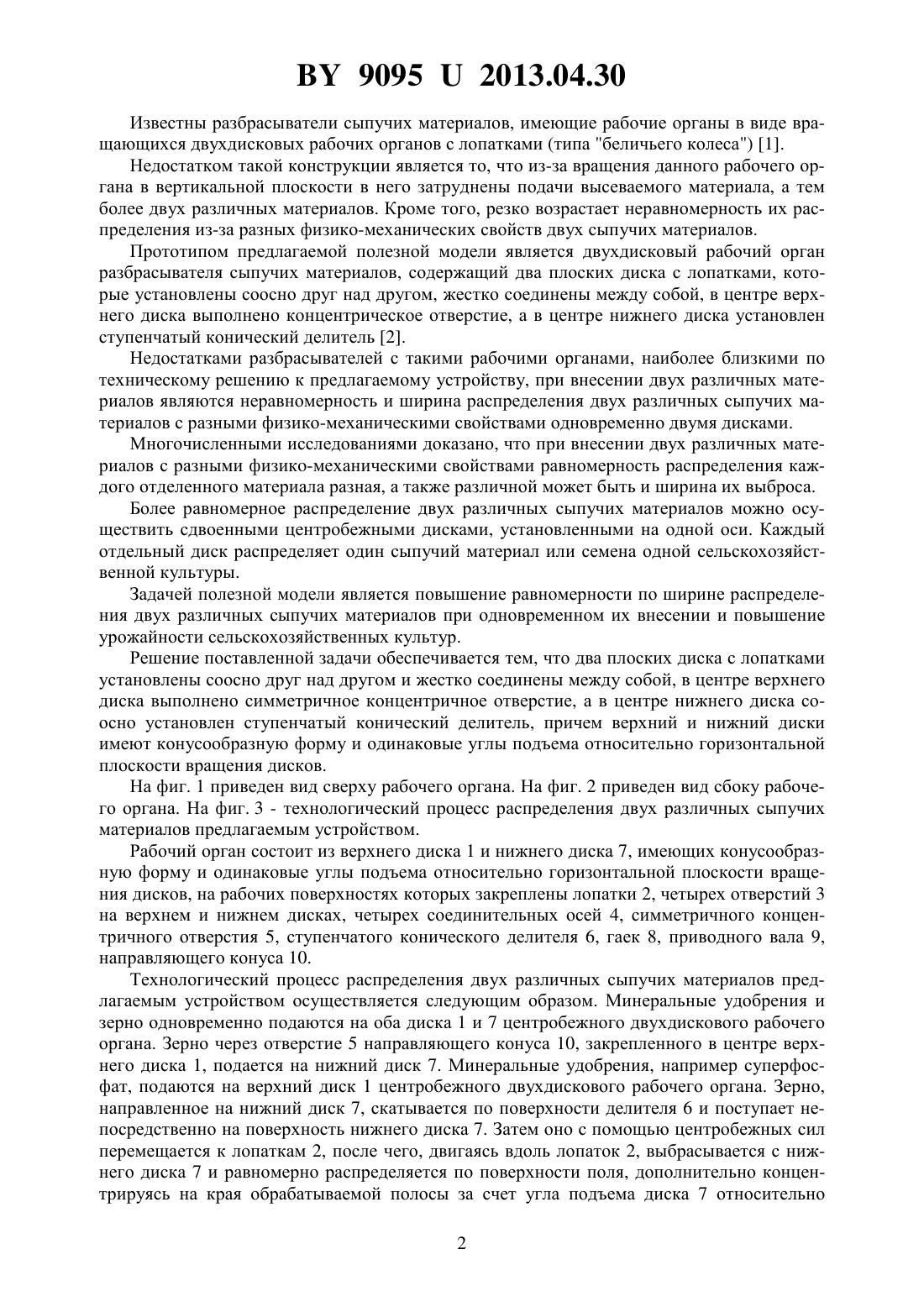

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ДВУХДИСКОВЫЙ РАБОЧИЙ ОРГАН РАЗБРАСЫВАТЕЛЯ СЫПУЧИХ МАТЕРИАЛОВ(71) Заявитель Учреждение образования Гродненский государственный аграрный университет(72) Автор Филиппов Александр Иванович(73) Патентообладатель Учреждение образования Гродненский государственный аграрный университет(57) Двухдисковый рабочий орган разбрасывателя сыпучих материалов, включающий два диска с лопатками, установленные в горизонтальной плоскости соосно друг над другом,жестко соединенные между собой, в центре верхнего диска выполнено концентрическое отверстие, а в центре нижнего диска установлен ступенчатый конический делитель, отличающийся тем, что верхний и нижний диски имеют конусообразную форму и одинаковые углы подъема относительно горизонтальной плоскости вращения дисков. Фиг. 2 Полезная модель относится к сельскохозяйственному машиностроению, в частности к машинам для одновременного внесения минеральных удобрений, различных сыпучих материалов, например гранулированные минеральные (фосфорные, микроэлементы) удобрения и зерно зерно и травы минеральные (фосфорные) удобрения и травы и др. 90952013.04.30 Известны разбрасыватели сыпучих материалов, имеющие рабочие органы в виде вращающихся двухдисковых рабочих органов с лопатками (типа беличьего колеса) 1. Недостатком такой конструкции является то, что из-за вращения данного рабочего органа в вертикальной плоскости в него затруднены подачи высеваемого материала, а тем более двух различных материалов. Кроме того, резко возрастает неравномерность их распределения из-за разных физико-механических свойств двух сыпучих материалов. Прототипом предлагаемой полезной модели является двухдисковый рабочий орган разбрасывателя сыпучих материалов, содержащий два плоских диска с лопатками, которые установлены соосно друг над другом, жестко соединены между собой, в центре верхнего диска выполнено концентрическое отверстие, а в центре нижнего диска установлен ступенчатый конический делитель 2. Недостатками разбрасывателей с такими рабочими органами, наиболее близкими по техническому решению к предлагаемому устройству, при внесении двух различных материалов являются неравномерность и ширина распределения двух различных сыпучих материалов с разными физико-механическими свойствами одновременно двумя дисками. Многочисленными исследованиями доказано, что при внесении двух различных материалов с разными физик-механическими свойствами равномерность распределения каждого отделенного материала разная, а также различной может быть и ширина их выброса. Более равномерное распределение двух различных сыпучих материалов можно осуществить сдвоенными центробежными дисками, установленными на одной оси. Каждый отдельный диск распределяет один сыпучий материал или семена одной сельскохозяйственной культуры. Задачей полезной модели является повышение равномерности по ширине распределения двух различных сыпучих материалов при одновременном их внесении и повышение урожайности сельскохозяйственных культур. Решение поставленной задачи обеспечивается тем, что два плоских диска с лопатками установлены соосно друг над другом и жестко соединены между собой, в центре верхнего диска выполнено симметричное концентричное отверстие, а в центре нижнего диска соосно установлен ступенчатый конический делитель, причем верхний и нижний диски имеют конусообразную форму и одинаковые углы подъема относительно горизонтальной плоскости вращения дисков. На фиг. 1 приведен вид сверху рабочего органа. На фиг. 2 приведен вид сбоку рабочего органа. На фиг. 3 - технологический процесс распределения двух различных сыпучих материалов предлагаемым устройством. Рабочий орган состоит из верхнего диска 1 и нижнего диска 7, имеющих конусообразную форму и одинаковые углы подъема относительно горизонтальной плоскости вращения дисков, на рабочих поверхностях которых закреплены лопатки 2, четырех отверстий 3 на верхнем и нижнем дисках, четырех соединительных осей 4, симметричного концентричного отверстия 5, ступенчатого конического делителя 6, гаек 8, приводного вала 9,направляющего конуса 10. Технологический процесс распределения двух различных сыпучих материалов предлагаемым устройством осуществляется следующим образом. Минеральные удобрения и зерно одновременно подаются на оба диска 1 и 7 центробежного двухдискового рабочего органа. Зерно через отверстие 5 направляющего конуса 10, закрепленного в центре верхнего диска 1, подается на нижний диск 7. Минеральные удобрения, например суперфосфат, подаются на верхний диск 1 центробежного двухдискового рабочего органа. Зерно,направленное на нижний диск 7, скатывается по поверхности делителя 6 и поступает непосредственно на поверхность нижнего диска 7. Затем оно с помощью центробежных сил перемещается к лопаткам 2, после чего, двигаясь вдоль лопаток 2, выбрасывается с нижнего диска 7 и равномерно распределяется по поверхности поля, дополнительно концентрируясь на края обрабатываемой полосы за счет угла подъема диска 7 относительно 2 90952013.04.30 горизонтальной плоскости вращения дисков (фиг. 3). Минеральные удобрения, направленные на поверхность верхнего диска 1, перемещаются по ней. С помощью центробежных сил они поступают к лопаткам 2 и, двигаясь вдоль лопаток, подаются на края диска 1,затем выбрасываются и равномерно распределяются по поверхности поля, также дополнительно концентрируясь на края обрабатываемой полосы за счет угла подъема диска 1 относительно горизонтальной плоскости вращения дисков. Верхний диск 1 и нижний диск 7 центробежного двухдискового рабочего органа соединяются между собой осями 4 с резьбовой частью и стягиваются гайками 8. Привод центробежного рабочего органа осуществляется с помощью вала 9, закрепленного по центру нижнего диска 7. Таким образом, двухдисковый рабочий орган одновременно и равномерно распределяет по поверхности поля по всей ширине захвата обрабатываемой полосы два вида сыпучих материалов, дополнительно концентрируя сыпучие материалы на края обрабатываемой полосы. Верхний диск, имеющий определенный угол подъема 2, распределяет, например, стартовую дозу фосфорных удобрений, а нижний диск имеющий определенный угол подъема 1, - например, семена зерновых культур. Так как минеральные удобрения и зерно имеют разный гранулометрический состав и парусность, то необходимо, чтобы диски находились на разной высоте от уровня поверхности поля, имели одинаковые диаметры и углы подъема для выброса сыпучих материалов на одинаковую ширину захвата. Таким образом, два разных сыпучих материала с различным гранулометрическим составом, разной массой частиц (удобрения и семена) и парусностью могут распределяться на одинаковую ширину захвата. Преимущества предлагаемой полезной модели заключаются в более равномерном распределении одновременно двумя дисками двух разных по физико-механическим свойствам сыпучих материалов, например минеральных удобрений и семян зерновых культур, за счет чего повышается урожайность последних. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
