Клапан обратный

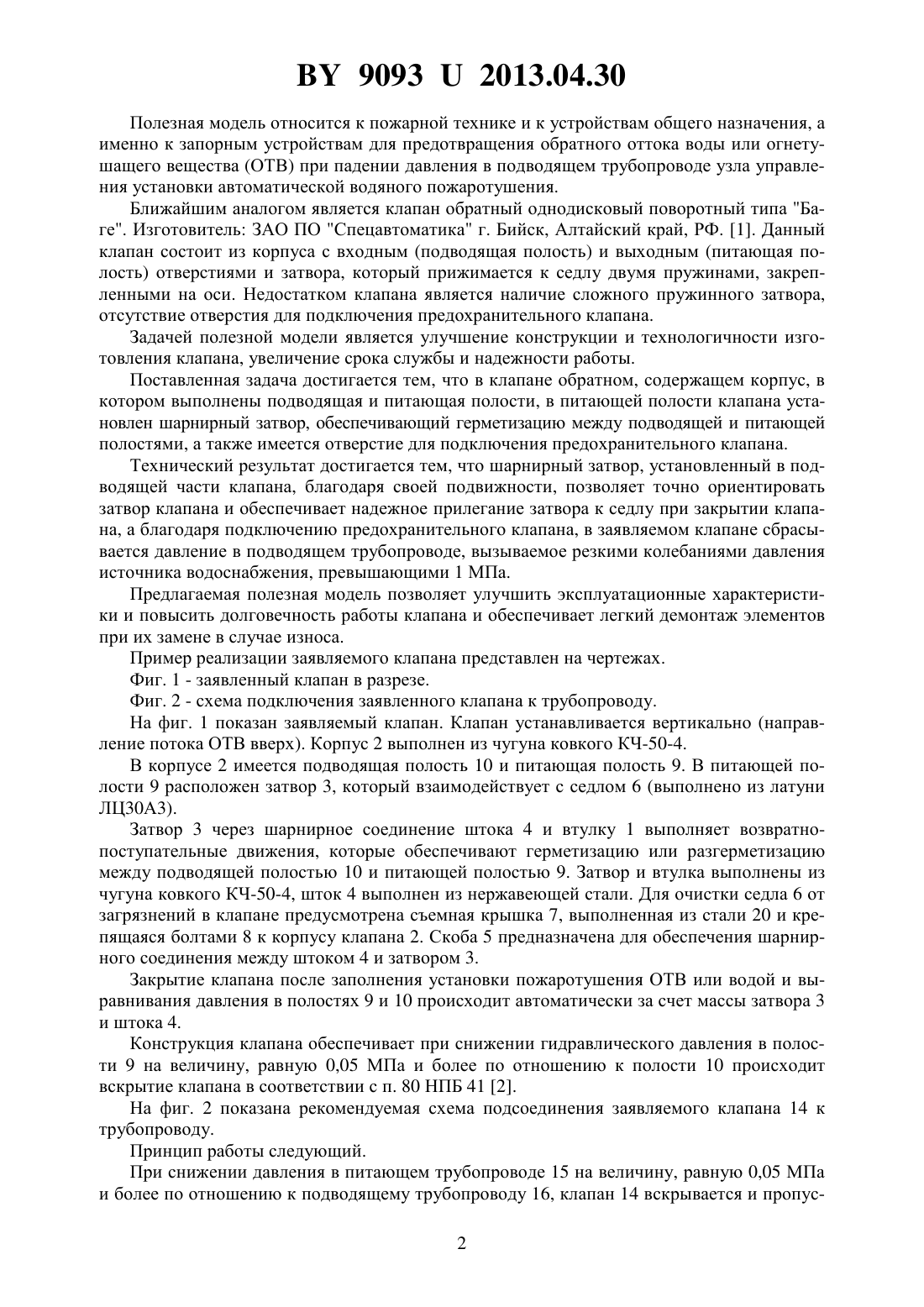

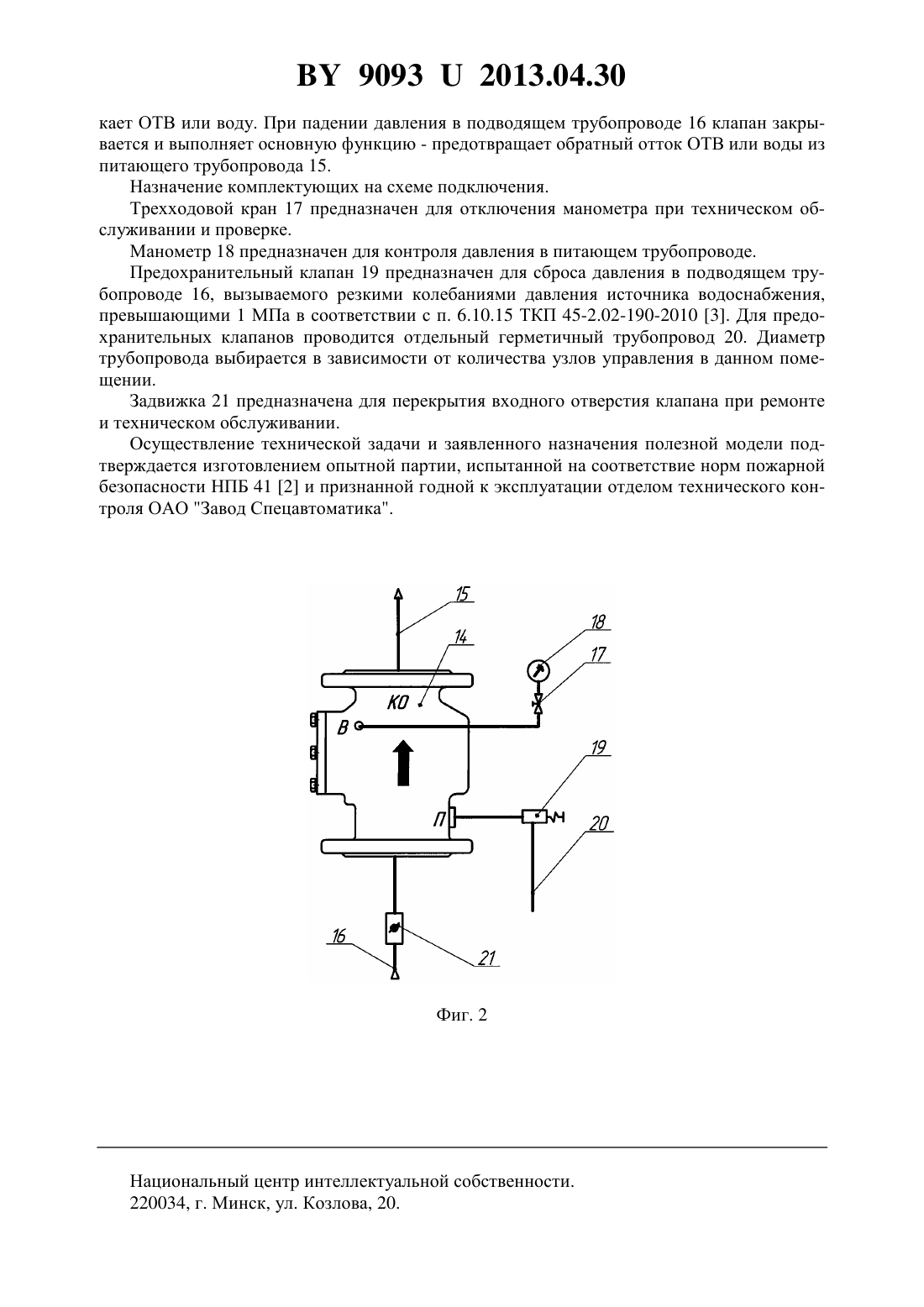

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество Завод Спецавтоматика(72) Авторы Дейкун Григорий Михайлович Заводченков Алексей Иванович Карачун Петр Владимирович(73) Патентообладатель Открытое акционерное общество Завод Спецавтоматика(57) Клапан обратный, содержащий корпус, в котором выполнены подводящая и питающая полости, отличающийся тем, что содержит шарнирный затвор, установленный в питающей полости клапана, обеспечивающий герметизацию между подводящей и питающей полостями, а также отверстие для подключения предохранительного клапана.(56) 1. Клапан обратный однодисковый поворотный Баге. Руководство по эксплуатации ДАЭ 100.293.000 РЭ. - Бийск, 2010. 2. Нормы пожарной безопасности Республики Беларусь. Установки водяного и пенного пожаротушения автоматические. Узлы управления. Общие технические требования. Методы испытаний. НПБ 41-2001. - Минск, 2003. 3. Технический кодекс установившейся практики. Пожарная автоматика зданий и сооружений. Строительные нормы проектирования. ТКП 45-2.02-190-2010 (02250). - Минск, 2010. 90932013.04.30 Полезная модель относится к пожарной технике и к устройствам общего назначения, а именно к запорным устройствам для предотвращения обратного оттока воды или огнетушащего вещества (ОТВ) при падении давления в подводящем трубопроводе узла управления установки автоматической водяного пожаротушения. Ближайшим аналогом является клапан обратный однодисковый поворотный типа Баге. Изготовитель ЗАО ПО Спецавтоматика г. Бийск, Алтайский край, РФ. 1. Данный клапан состоит из корпуса с входным (подводящая полость) и выходным (питающая полость) отверстиями и затвора, который прижимается к седлу двумя пружинами, закрепленными на оси. Недостатком клапана является наличие сложного пружинного затвора,отсутствие отверстия для подключения предохранительного клапана. Задачей полезной модели является улучшение конструкции и технологичности изготовления клапана, увеличение срока службы и надежности работы. Поставленная задача достигается тем, что в клапане обратном, содержащем корпус, в котором выполнены подводящая и питающая полости, в питающей полости клапана установлен шарнирный затвор, обеспечивающий герметизацию между подводящей и питающей полостями, а также имеется отверстие для подключения предохранительного клапана. Технический результат достигается тем, что шарнирный затвор, установленный в подводящей части клапана, благодаря своей подвижности, позволяет точно ориентировать затвор клапана и обеспечивает надежное прилегание затвора к седлу при закрытии клапана, а благодаря подключению предохранительного клапана, в заявляемом клапане сбрасывается давление в подводящем трубопроводе, вызываемое резкими колебаниями давления источника водоснабжения, превышающими 1 МПа. Предлагаемая полезная модель позволяет улучшить эксплуатационные характеристики и повысить долговечность работы клапана и обеспечивает легкий демонтаж элементов при их замене в случае износа. Пример реализации заявляемого клапана представлен на чертежах. Фиг. 1 - заявленный клапан в разрезе. Фиг. 2 - схема подключения заявленного клапана к трубопроводу. На фиг. 1 показан заявляемый клапан. Клапан устанавливается вертикально (направление потока ОТВ вверх). Корпус 2 выполнен из чугуна ковкого КЧ-50-4. В корпусе 2 имеется подводящая полость 10 и питающая полость 9. В питающей полости 9 расположен затвор 3, который взаимодействует с седлом 6 (выполнено из латуни ЛЦ 30 А 3). Затвор 3 через шарнирное соединение штока 4 и втулку 1 выполняет возвратнопоступательные движения, которые обеспечивают герметизацию или разгерметизацию между подводящей полостью 10 и питающей полостью 9. Затвор и втулка выполнены из чугуна ковкого КЧ-50-4, шток 4 выполнен из нержавеющей стали. Для очистки седла 6 от загрязнений в клапане предусмотрена съемная крышка 7, выполненная из стали 20 и крепящаяся болтами 8 к корпусу клапана 2. Скоба 5 предназначена для обеспечения шарнирного соединения между штоком 4 и затвором 3. Закрытие клапана после заполнения установки пожаротушения ОТВ или водой и выравнивания давления в полостях 9 и 10 происходит автоматически за счет массы затвора 3 и штока 4. Конструкция клапана обеспечивает при снижении гидравлического давления в полости 9 на величину, равную 0,05 МПа и более по отношению к полости 10 происходит вскрытие клапана в соответствии с п. 80 НПБ 41 2. На фиг. 2 показана рекомендуемая схема подсоединения заявляемого клапана 14 к трубопроводу. Принцип работы следующий. При снижении давления в питающем трубопроводе 15 на величину, равную 0,05 МПа и более по отношению к подводящему трубопроводу 16, клапан 14 вскрывается и пропус 2 90932013.04.30 кает ОТВ или воду. При падении давления в подводящем трубопроводе 16 клапан закрывается и выполняет основную функцию - предотвращает обратный отток ОТВ или воды из питающего трубопровода 15. Назначение комплектующих на схеме подключения. Трехходовой кран 17 предназначен для отключения манометра при техническом обслуживании и проверке. Манометр 18 предназначен для контроля давления в питающем трубопроводе. Предохранительный клапан 19 предназначен для сброса давления в подводящем трубопроводе 16, вызываемого резкими колебаниями давления источника водоснабжения,превышающими 1 МПа в соответствии с п. 6.10.15 ТКП 45-2.02-190-2010 3. Для предохранительных клапанов проводится отдельный герметичный трубопровод 20. Диаметр трубопровода выбирается в зависимости от количества узлов управления в данном помещении. Задвижка 21 предназначена для перекрытия входного отверстия клапана при ремонте и техническом обслуживании. Осуществление технической задачи и заявленного назначения полезной модели подтверждается изготовлением опытной партии, испытанной на соответствие норм пожарной безопасности НПБ 41 2 и признанной годной к эксплуатации отделом технического контроля ОАО Завод Спецавтоматика. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
