Устройство контроля функционирования тепловых пожарных извещателей с фиксатором положения

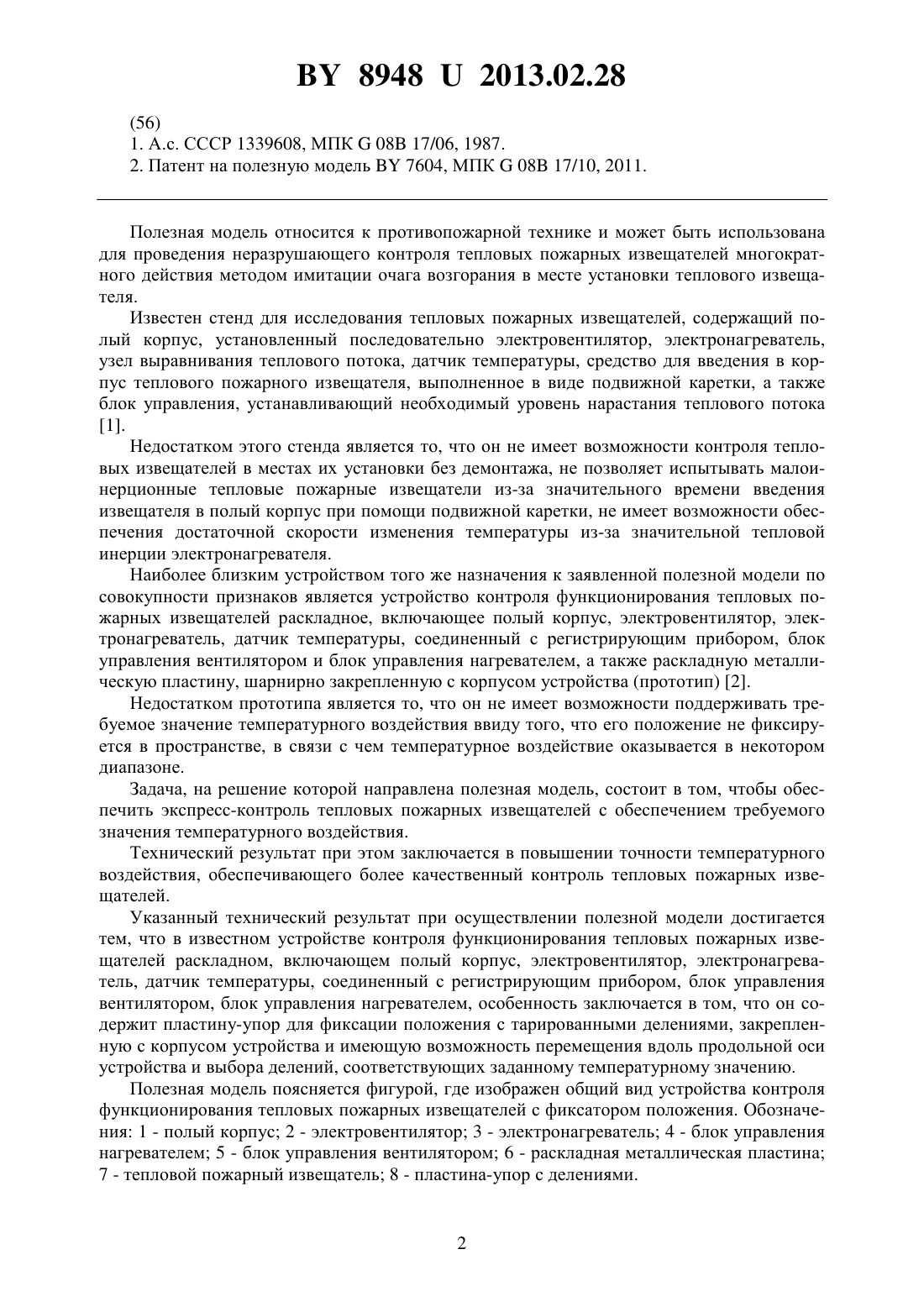

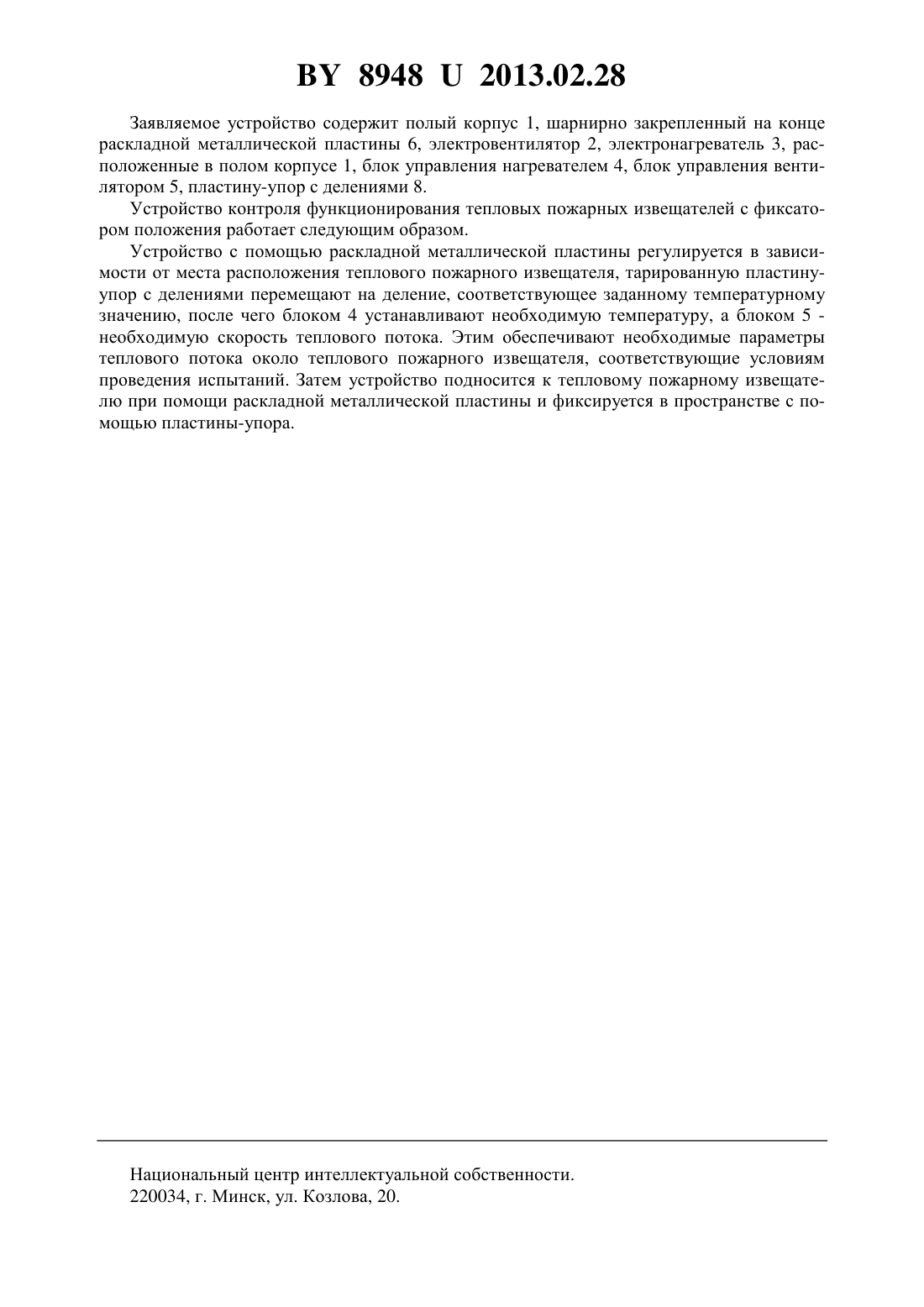

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО КОНТРОЛЯ ФУНКЦИОНИРОВАНИЯ ТЕПЛОВЫХ ПОЖАРНЫХ ИЗВЕЩАТЕЛЕЙ С ФИКСАТОРОМ ПОЛОЖЕНИЯ(71) Заявитель Учреждение Брестское областное управление Министерства по чрезвычайным ситуациям Республики Беларусь(72) Авторы Гомон Михаил Михайлович Чайка Игорь Вячеславович Веренич Роман Алексеевич(73) Патентообладатель Учреждение Брестское областное управление Министерства по чрезвычайным ситуациям Республики Беларусь(57) Устройство контроля функционирования тепловых пожарных извещателей с фиксатором положения, включающее полый корпус, электровентилятор, электронагреватель, блок управления вентилятором, блок управления нагревателем, отличающееся тем, что дополнительно содержит пластину-упор для фиксации положения с тарированными делениями,закрепленную с корпусом устройства и имеющую возможность перемещения вдоль продольной оси устройства и выбора делений, соответствующих заданному температурному значению.(56) 1. А.с. СССР 1339608, МПК 08 17/06, 1987. 2. Патент на полезную модель 7604, МПК 08 17/10, 2011. Полезная модель относится к противопожарной технике и может быть использована для проведения неразрушающего контроля тепловых пожарных извещателей многократного действия методом имитации очага возгорания в месте установки теплового извещателя. Известен стенд для исследования тепловых пожарных извещателей, содержащий полый корпус, установленный последовательно электровентилятор, электронагреватель,узел выравнивания теплового потока, датчик температуры, средство для введения в корпус теплового пожарного извещателя, выполненное в виде подвижной каретки, а также блок управления, устанавливающий необходимый уровень нарастания теплового потока 1. Недостатком этого стенда является то, что он не имеет возможности контроля тепловых извещателей в местах их установки без демонтажа, не позволяет испытывать малоинерционные тепловые пожарные извещатели из-за значительного времени введения извещателя в полый корпус при помощи подвижной каретки, не имеет возможности обеспечения достаточной скорости изменения температуры из-за значительной тепловой инерции электронагревателя. Наиболее близким устройством того же назначения к заявленной полезной модели по совокупности признаков является устройство контроля функционирования тепловых пожарных извещателей раскладное, включающее полый корпус, электровентилятор, электронагреватель, датчик температуры, соединенный с регистрирующим прибором, блок управления вентилятором и блок управления нагревателем, а также раскладную металлическую пластину, шарнирно закрепленную с корпусом устройства (прототип) 2. Недостатком прототипа является то, что он не имеет возможности поддерживать требуемое значение температурного воздействия ввиду того, что его положение не фиксируется в пространстве, в связи с чем температурное воздействие оказывается в некотором диапазоне. Задача, на решение которой направлена полезная модель, состоит в том, чтобы обеспечить экспресс-контроль тепловых пожарных извещателей с обеспечением требуемого значения температурного воздействия. Технический результат при этом заключается в повышении точности температурного воздействия, обеспечивающего более качественный контроль тепловых пожарных извещателей. Указанный технический результат при осуществлении полезной модели достигается тем, что в известном устройстве контроля функционирования тепловых пожарных извещателей раскладном, включающем полый корпус, электровентилятор, электронагреватель, датчик температуры, соединенный с регистрирующим прибором, блок управления вентилятором, блок управления нагревателем, особенность заключается в том, что он содержит пластину-упор для фиксации положения с тарированными делениями, закрепленную с корпусом устройства и имеющую возможность перемещения вдоль продольной оси устройства и выбора делений, соответствующих заданному температурному значению. Полезная модель поясняется фигурой, где изображен общий вид устройства контроля функционирования тепловых пожарных извещателей с фиксатором положения. Обозначения 1 - полый корпус 2 - электровентилятор 3 - электронагреватель 4 - блок управления нагревателем 5 - блок управления вентилятором 6 - раскладная металлическая пластина 7 - тепловой пожарный извещатель 8 - пластина-упор с делениями. 89482013.02.28 Заявляемое устройство содержит полый корпус 1, шарнирно закрепленный на конце раскладной металлической пластины 6, электровентилятор 2, электронагреватель 3, расположенные в полом корпусе 1, блок управления нагревателем 4, блок управления вентилятором 5, пластину-упор с делениями 8. Устройство контроля функционирования тепловых пожарных извещателей с фиксатором положения работает следующим образом. Устройство с помощью раскладной металлической пластины регулируется в зависимости от места расположения теплового пожарного извещателя, тарированную пластинуупор с делениями перемещают на деление, соответствующее заданному температурному значению, после чего блоком 4 устанавливают необходимую температуру, а блоком 5 необходимую скорость теплового потока. Этим обеспечивают необходимые параметры теплового потока около теплового пожарного извещателя, соответствующие условиям проведения испытаний. Затем устройство подносится к тепловому пожарному извещателю при помощи раскладной металлической пластины и фиксируется в пространстве с помощью пластины-упора. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
