Устройство контроля функционирования тепловых пожарных извещателей раскладное

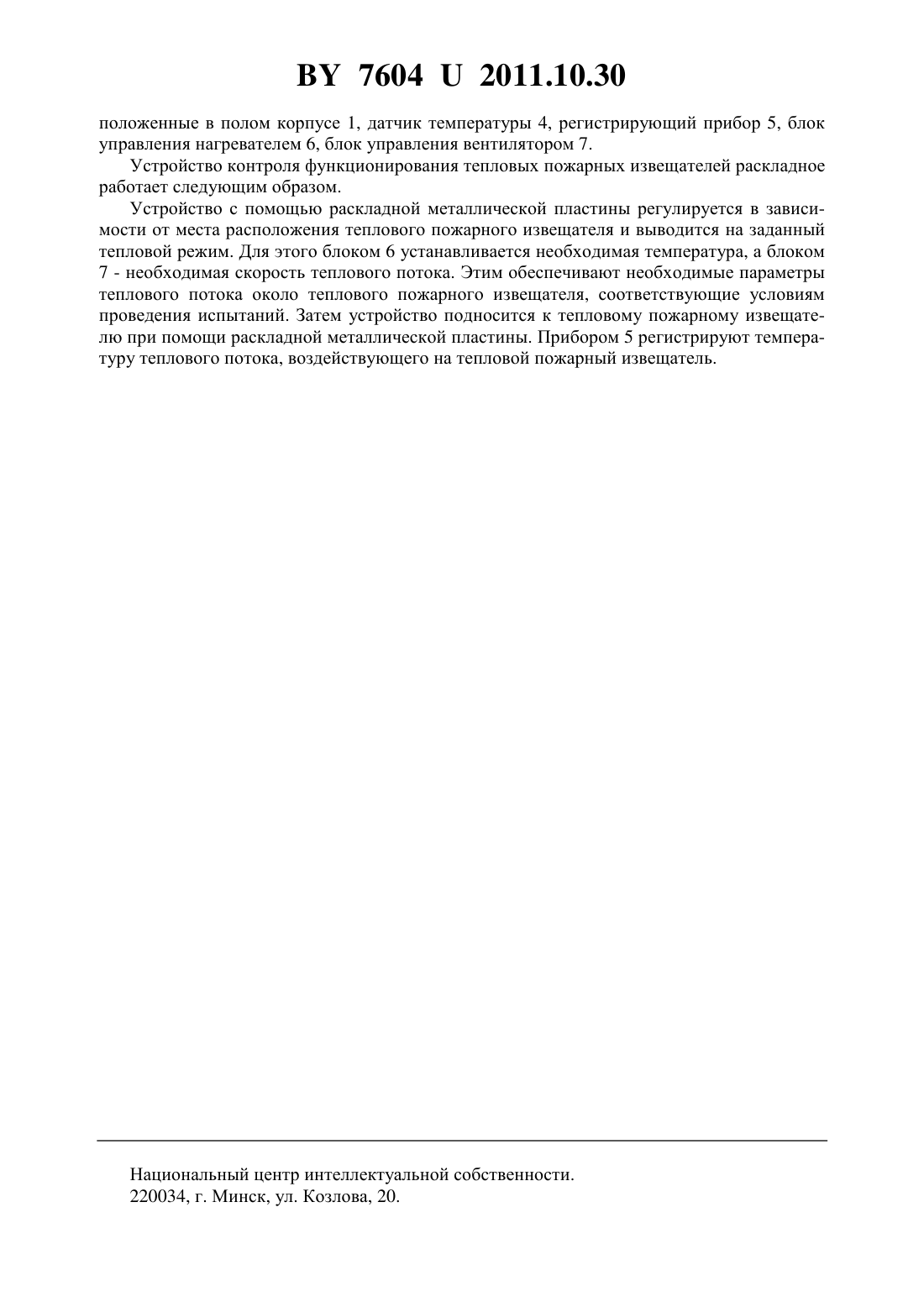

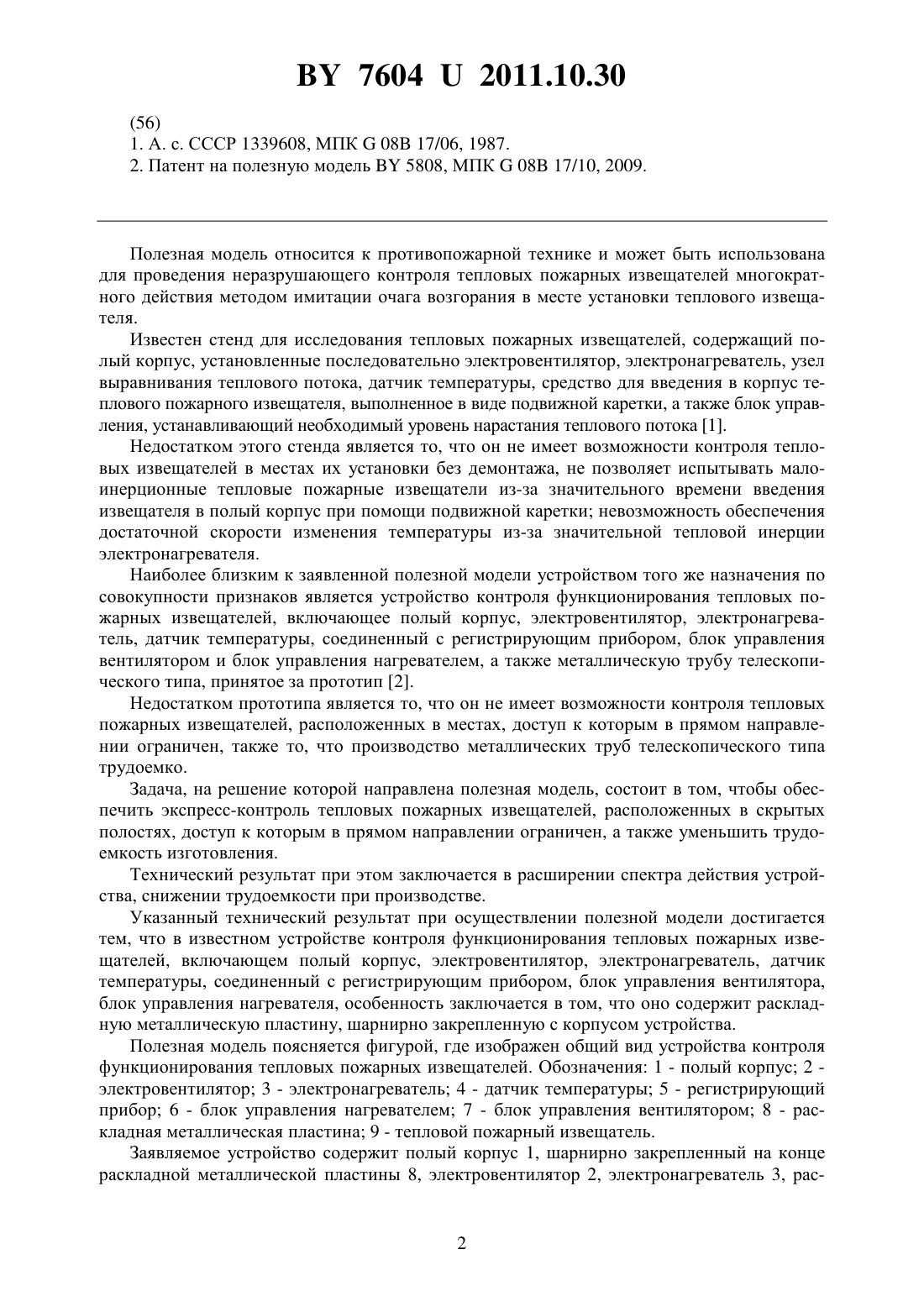

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО КОНТРОЛЯ ФУНКЦИОНИРОВАНИЯ ТЕПЛОВЫХ ПОЖАРНЫХ ИЗВЕЩАТЕЛЕЙ РАСКЛАДНОЕ(71) Заявитель Учреждение Брестское областное управление Министерства по чрезвычайным ситуациям Республики Беларусь(72) Авторы Гомон Михаил Михайлович Чайка Игорь Вячеславович(73) Патентообладатель Учреждение Брестское областное управление Министерства по чрезвычайным ситуациям Республики Беларусь(57) Устройство контроля функционирования тепловых пожарных извещателей раскладное, включающее полый корпус, электровентилятор, электронагреватель, датчик температуры, соединенный с регистрирующим прибором, блок управления вентилятором, блок управления нагревателем, отличающееся тем, что дополнительно содержит раскладную металлическую пластину, шарнирно закрепленную с корпусом устройства.(56) 1. А. с. СССР 1339608, МПК 08 17/06, 1987. 2. Патент на полезную модель 5808, МПК 08 17/10, 2009. Полезная модель относится к противопожарной технике и может быть использована для проведения неразрушающего контроля тепловых пожарных извещателей многократного действия методом имитации очага возгорания в месте установки теплового извещателя. Известен стенд для исследования тепловых пожарных извещателей, содержащий полый корпус, установленные последовательно электровентилятор, электронагреватель, узел выравнивания теплового потока, датчик температуры, средство для введения в корпус теплового пожарного извещателя, выполненное в виде подвижной каретки, а также блок управления, устанавливающий необходимый уровень нарастания теплового потока 1. Недостатком этого стенда является то, что он не имеет возможности контроля тепловых извещателей в местах их установки без демонтажа, не позволяет испытывать малоинерционные тепловые пожарные извещатели из-за значительного времени введения извещателя в полый корпус при помощи подвижной каретки невозможность обеспечения достаточной скорости изменения температуры из-за значительной тепловой инерции электронагревателя. Наиболее близким к заявленной полезной модели устройством того же назначения по совокупности признаков является устройство контроля функционирования тепловых пожарных извещателей, включающее полый корпус, электровентилятор, электронагреватель, датчик температуры, соединенный с регистрирующим прибором, блок управления вентилятором и блок управления нагревателем, а также металлическую трубу телескопического типа, принятое за прототип 2. Недостатком прототипа является то, что он не имеет возможности контроля тепловых пожарных извещателей, расположенных в местах, доступ к которым в прямом направлении ограничен, также то, что производство металлических труб телескопического типа трудоемко. Задача, на решение которой направлена полезная модель, состоит в том, чтобы обеспечить экспресс-контроль тепловых пожарных извещателей, расположенных в скрытых полостях, доступ к которым в прямом направлении ограничен, а также уменьшить трудоемкость изготовления. Технический результат при этом заключается в расширении спектра действия устройства, снижении трудоемкости при производстве. Указанный технический результат при осуществлении полезной модели достигается тем, что в известном устройстве контроля функционирования тепловых пожарных извещателей, включающем полый корпус, электровентилятор, электронагреватель, датчик температуры, соединенный с регистрирующим прибором, блок управления вентилятора,блок управления нагревателя, особенность заключается в том, что оно содержит раскладную металлическую пластину, шарнирно закрепленную с корпусом устройства. Полезная модель поясняется фигурой, где изображен общий вид устройства контроля функционирования тепловых пожарных извещателей. Обозначения 1 - полый корпус 2 электровентилятор 3 - электронагреватель 4 - датчик температуры 5 - регистрирующий прибор 6 - блок управления нагревателем 7 - блок управления вентилятором 8 - раскладная металлическая пластина 9 - тепловой пожарный извещатель. Заявляемое устройство содержит полый корпус 1, шарнирно закрепленный на конце раскладной металлической пластины 8, электровентилятор 2, электронагреватель 3, рас 2 76042011.10.30 положенные в полом корпусе 1, датчик температуры 4, регистрирующий прибор 5, блок управления нагревателем 6, блок управления вентилятором 7. Устройство контроля функционирования тепловых пожарных извещателей раскладное работает следующим образом. Устройство с помощью раскладной металлической пластины регулируется в зависимости от места расположения теплового пожарного извещателя и выводится на заданный тепловой режим. Для этого блоком 6 устанавливается необходимая температура, а блоком 7 - необходимая скорость теплового потока. Этим обеспечивают необходимые параметры теплового потока около теплового пожарного извещателя, соответствующие условиям проведения испытаний. Затем устройство подносится к тепловому пожарному извещателю при помощи раскладной металлической пластины. Прибором 5 регистрируют температуру теплового потока, воздействующего на тепловой пожарный извещатель. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
