Устройство контроля функционирования тепловых пожарных извещателей телескопическое

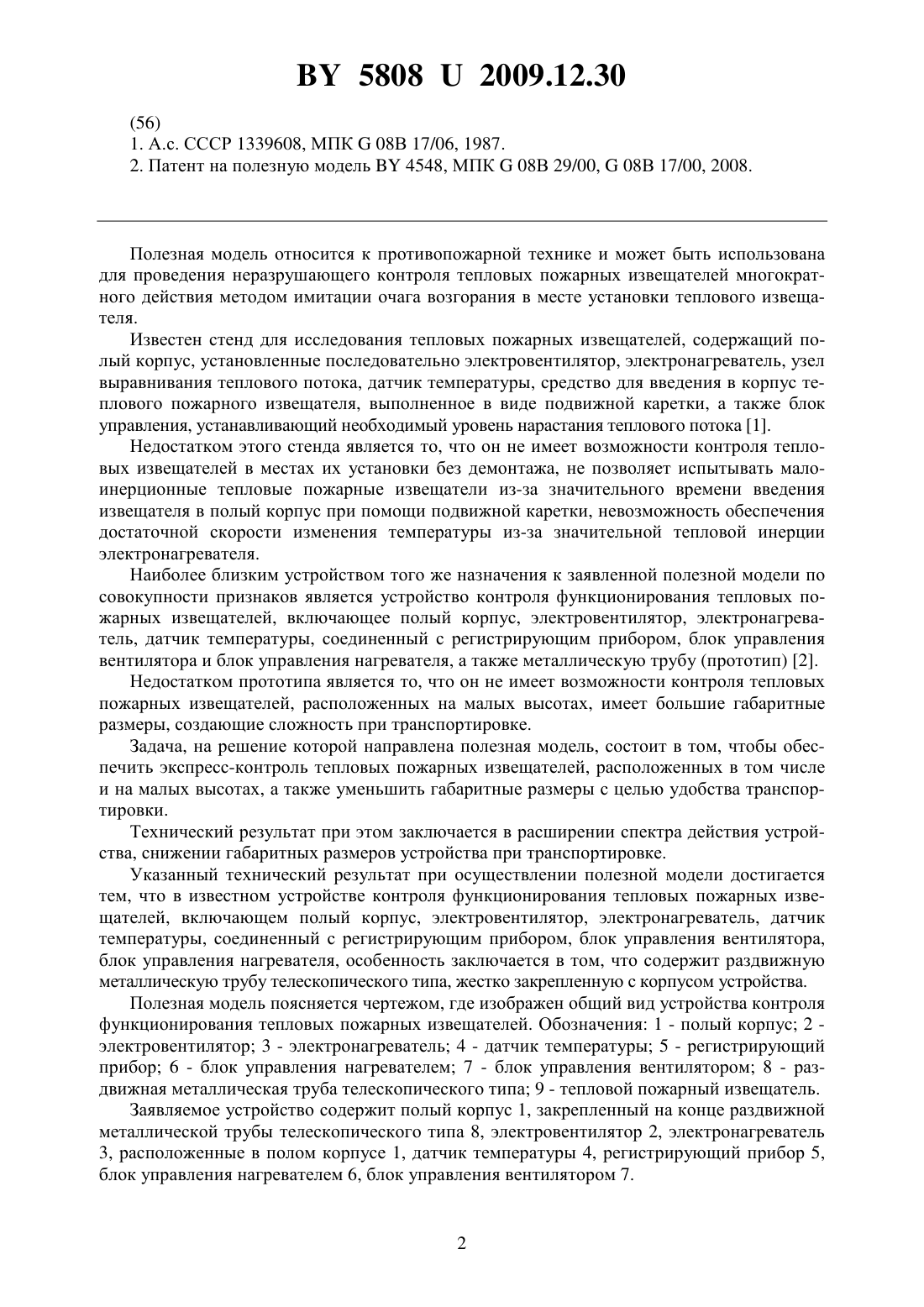

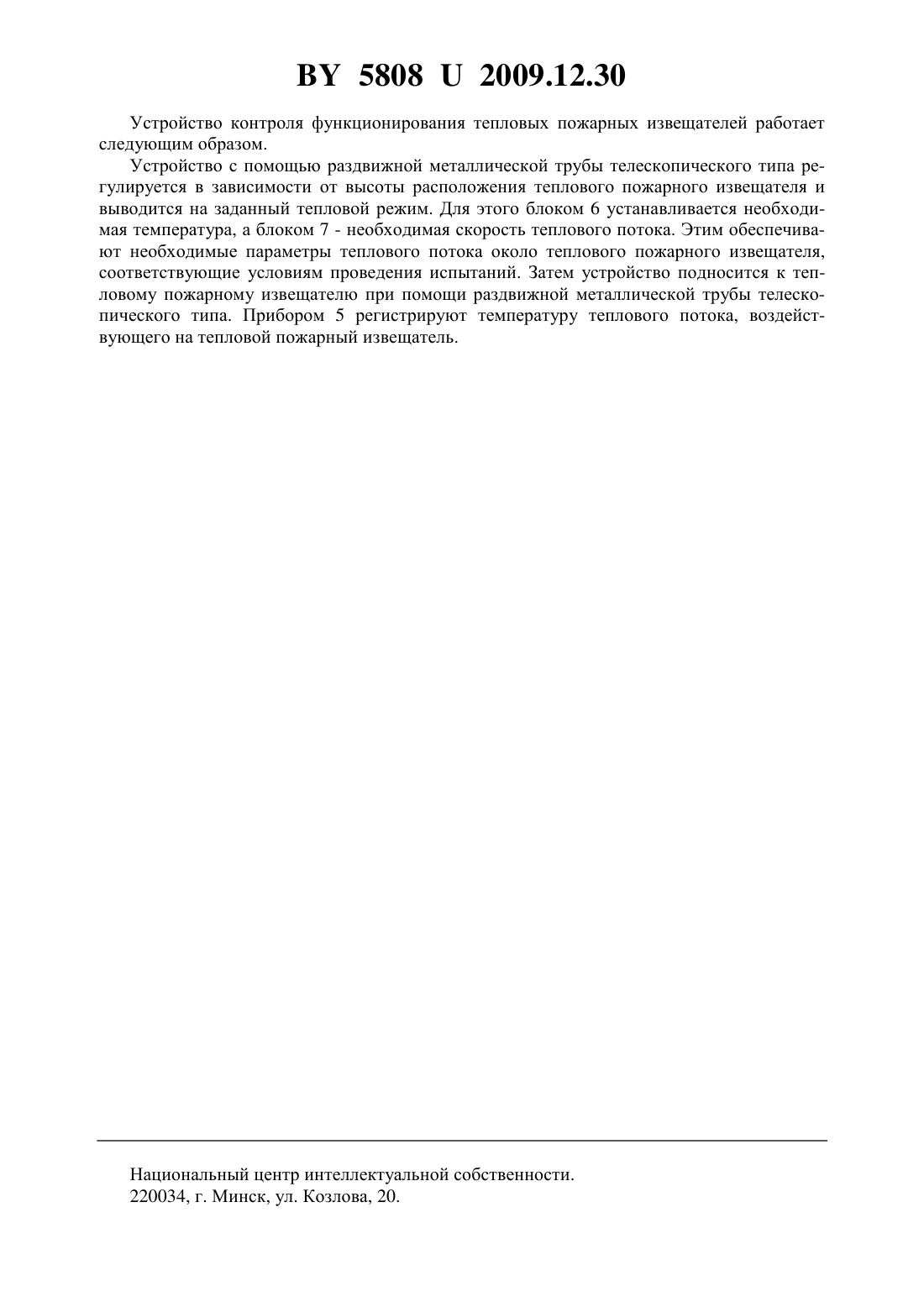

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО КОНТРОЛЯ ФУНКЦИОНИРОВАНИЯ ТЕПЛОВЫХ ПОЖАРНЫХ ИЗВЕЩАТЕЛЕЙ ТЕЛЕСКОПИЧЕСКОЕ(71) Заявитель Учреждение Брестское областное управление Министерства по чрезвычайным ситуациям Республики Беларусь(72) Автор Гомон Михаил Михайлович(73) Патентообладатель Учреждение Брестское областное управление Министерства по чрезвычайным ситуациям Республики Беларусь(57) Устройство контроля функционирования тепловых пожарных извещателей телескопическое, включающее полый корпус, электровентилятор, электронагреватель, датчик температуры, соединенный с регистрирующим прибором, блок управления вентилятором, блок управления нагревателем, отличающееся тем, что дополнительно содержит раздвижную металлическую трубу телескопического типа, жестко закрепленную с корпусом устройства.(56) 1. А.с. СССР 1339608, МПК 08 В 17/06, 1987. 2. Патент на полезную модель 4548, МПК 08 В 29/00,08 В 17/00, 2008. Полезная модель относится к противопожарной технике и может быть использована для проведения неразрушающего контроля тепловых пожарных извещателей многократного действия методом имитации очага возгорания в месте установки теплового извещателя. Известен стенд для исследования тепловых пожарных извещателей, содержащий полый корпус, установленные последовательно электровентилятор, электронагреватель, узел выравнивания теплового потока, датчик температуры, средство для введения в корпус теплового пожарного извещателя, выполненное в виде подвижной каретки, а также блок управления, устанавливающий необходимый уровень нарастания теплового потока 1. Недостатком этого стенда является то, что он не имеет возможности контроля тепловых извещателей в местах их установки без демонтажа, не позволяет испытывать малоинерционные тепловые пожарные извещатели из-за значительного времени введения извещателя в полый корпус при помощи подвижной каретки, невозможность обеспечения достаточной скорости изменения температуры из-за значительной тепловой инерции электронагревателя. Наиболее близким устройством того же назначения к заявленной полезной модели по совокупности признаков является устройство контроля функционирования тепловых пожарных извещателей, включающее полый корпус, электровентилятор, электронагреватель, датчик температуры, соединенный с регистрирующим прибором, блок управления вентилятора и блок управления нагревателя, а также металлическую трубу (прототип) 2. Недостатком прототипа является то, что он не имеет возможности контроля тепловых пожарных извещателей, расположенных на малых высотах, имеет большие габаритные размеры, создающие сложность при транспортировке. Задача, на решение которой направлена полезная модель, состоит в том, чтобы обеспечить экспресс-контроль тепловых пожарных извещателей, расположенных в том числе и на малых высотах, а также уменьшить габаритные размеры с целью удобства транспортировки. Технический результат при этом заключается в расширении спектра действия устройства, снижении габаритных размеров устройства при транспортировке. Указанный технический результат при осуществлении полезной модели достигается тем, что в известном устройстве контроля функционирования тепловых пожарных извещателей, включающем полый корпус, электровентилятор, электронагреватель, датчик температуры, соединенный с регистрирующим прибором, блок управления вентилятора,блок управления нагревателя, особенность заключается в том, что содержит раздвижную металлическую трубу телескопического типа, жестко закрепленную с корпусом устройства. Полезная модель поясняется чертежом, где изображен общий вид устройства контроля функционирования тепловых пожарных извещателей. Обозначения 1 - полый корпус 2 электровентилятор 3 - электронагреватель 4 - датчик температуры 5 - регистрирующий прибор 6 - блок управления нагревателем 7 - блок управления вентилятором 8 - раздвижная металлическая труба телескопического типа 9 - тепловой пожарный извещатель. Заявляемое устройство содержит полый корпус 1, закрепленный на конце раздвижной металлической трубы телескопического типа 8, электровентилятор 2, электронагреватель 3, расположенные в полом корпусе 1, датчик температуры 4, регистрирующий прибор 5,блок управления нагревателем 6, блок управления вентилятором 7. 58082009.12.30 Устройство контроля функционирования тепловых пожарных извещателей работает следующим образом. Устройство с помощью раздвижной металлической трубы телескопического типа регулируется в зависимости от высоты расположения теплового пожарного извещателя и выводится на заданный тепловой режим. Для этого блоком 6 устанавливается необходимая температура, а блоком 7 - необходимая скорость теплового потока. Этим обеспечивают необходимые параметры теплового потока около теплового пожарного извещателя,соответствующие условиям проведения испытаний. Затем устройство подносится к тепловому пожарному извещателю при помощи раздвижной металлической трубы телескопического типа. Прибором 5 регистрируют температуру теплового потока, воздействующего на тепловой пожарный извещатель. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
