Строительные леса

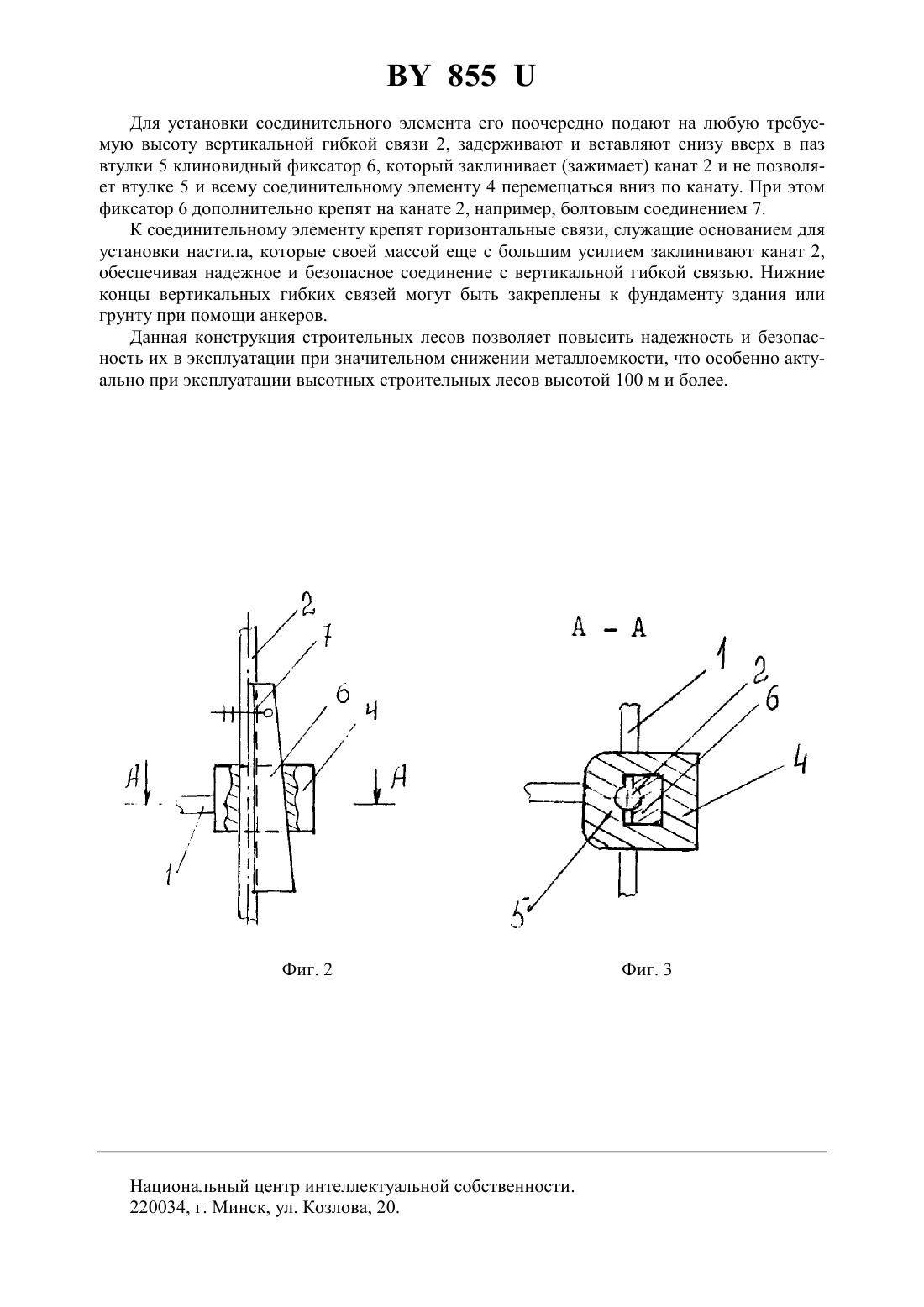

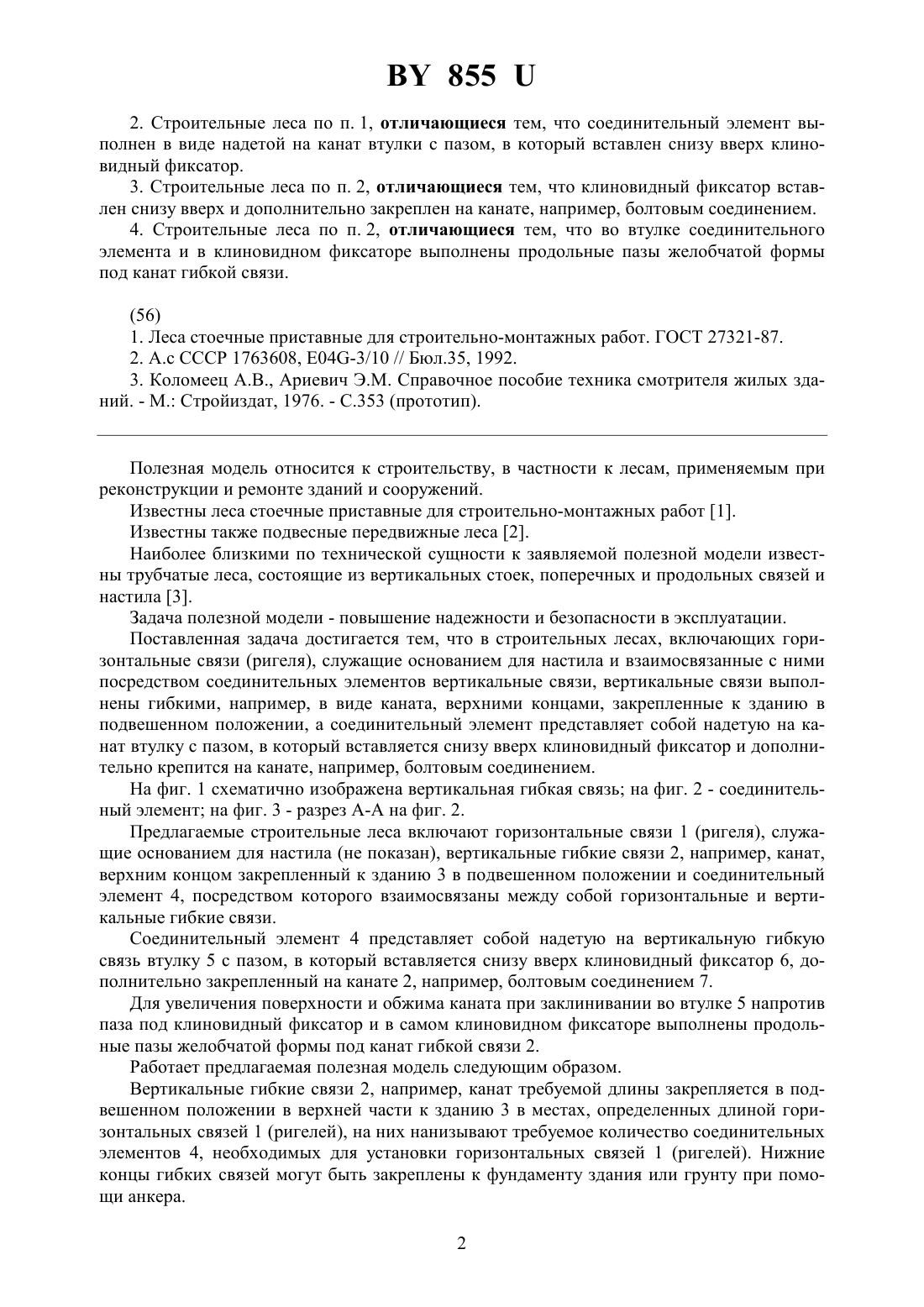

(71) Заявители Производственное республиканское унитарное предприятие Стройтехпрогресс Куницкий Анатолий Николаевич Черепанов Игорь Михайлович(72) Авторы Кондратюк Владимир Федорович Куницкий Анатолий Николаевич Черепанов Игорь Михайлович Куницкий Михаил Михайлович(73) Патентообладатели Производственное республиканское унитарное предприятие Стройтехпрогресс Куницкий Анатолий Николаевич Черепанов Игорь Михайлович(57) 1. Строительные леса, включающие горизонтальные связи, служащие основанием для настила и взаимосвязанные с ними посредством соединительных элементов вертикальные связи, отличающиеся тем, что вертикальные связи выполнены гибкими, например, в виде каната, верхними концами закрепленные к зданию в подвешенном положении. 8552. Строительные леса по п. 1, отличающиеся тем, что соединительный элемент выполнен в виде надетой на канат втулки с пазом, в который вставлен снизу вверх клиновидный фиксатор. 3. Строительные леса по п. 2, отличающиеся тем, что клиновидный фиксатор вставлен снизу вверх и дополнительно закреплен на канате, например, болтовым соединением. 4. Строительные леса по п. 2, отличающиеся тем, что во втулке соединительного элемента и в клиновидном фиксаторе выполнены продольные пазы желобчатой формы под канат гибкой связи.(56) 1. Леса стоечные приставные для строительно-монтажных работ. ГОСТ 27321-87. 2. А.с СССР 1763608, 04-3/10 // Бюл.35, 1992. 3. Коломеец А.В., Ариевич Э.М. Справочное пособие техника смотрителя жилых зданий. - М. Стройиздат, 1976. - С.353 (прототип). Полезная модель относится к строительству, в частности к лесам, применяемым при реконструкции и ремонте зданий и сооружений. Известны леса стоечные приставные для строительно-монтажных работ 1. Известны также подвесные передвижные леса 2. Наиболее близкими по технической сущности к заявляемой полезной модели известны трубчатые леса, состоящие из вертикальных стоек, поперечных и продольных связей и настила 3. Задача полезной модели - повышение надежности и безопасности в эксплуатации. Поставленная задача достигается тем, что в строительных лесах, включающих горизонтальные связи (ригеля), служащие основанием для настила и взаимосвязанные с ними посредством соединительных элементов вертикальные связи, вертикальные связи выполнены гибкими, например, в виде каната, верхними концами, закрепленные к зданию в подвешенном положении, а соединительный элемент представляет собой надетую на канат втулку с пазом, в который вставляется снизу вверх клиновидный фиксатор и дополнительно крепится на канате, например, болтовым соединением. На фиг. 1 схематично изображена вертикальная гибкая связь на фиг. 2 - соединительный элемент на фиг. 3 - разрез А-А на фиг. 2. Предлагаемые строительные леса включают горизонтальные связи 1 (ригеля), служащие основанием для настила (не показан), вертикальные гибкие связи 2, например, канат,верхним концом закрепленный к зданию 3 в подвешенном положении и соединительный элемент 4, посредством которого взаимосвязаны между собой горизонтальные и вертикальные гибкие связи. Соединительный элемент 4 представляет собой надетую на вертикальную гибкую связь втулку 5 с пазом, в который вставляется снизу вверх клиновидный фиксатор 6, дополнительно закрепленный на канате 2, например, болтовым соединением 7. Для увеличения поверхности и обжима каната при заклинивании во втулке 5 напротив паза под клиновидный фиксатор и в самом клиновидном фиксаторе выполнены продольные пазы желобчатой формы под канат гибкой связи 2. Работает предлагаемая полезная модель следующим образом. Вертикальные гибкие связи 2, например, канат требуемой длины закрепляется в подвешенном положении в верхней части к зданию 3 в местах, определенных длиной горизонтальных связей 1 (ригелей), на них нанизывают требуемое количество соединительных элементов 4, необходимых для установки горизонтальных связей 1 (ригелей). Нижние концы гибких связей могут быть закреплены к фундаменту здания или грунту при помощи анкера. 2 855 Для установки соединительного элемента его поочередно подают на любую требуемую высоту вертикальной гибкой связи 2, задерживают и вставляют снизу вверх в паз втулки 5 клиновидный фиксатор 6, который заклинивает (зажимает) канат 2 и не позволяет втулке 5 и всему соединительному элементу 4 перемещаться вниз по канату. При этом фиксатор 6 дополнительно крепят на канате 2, например, болтовым соединением 7. К соединительному элементу крепят горизонтальные связи, служащие основанием для установки настила, которые своей массой еще с большим усилием заклинивают канат 2,обеспечивая надежное и безопасное соединение с вертикальной гибкой связью. Нижние концы вертикальных гибких связей могут быть закреплены к фундаменту здания или грунту при помощи анкеров. Данная конструкция строительных лесов позволяет повысить надежность и безопасность их в эксплуатации при значительном снижении металлоемкости, что особенно актуально при эксплуатации высотных строительных лесов высотой 100 м и более. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
