Электроактиватор водно-солевых растворов

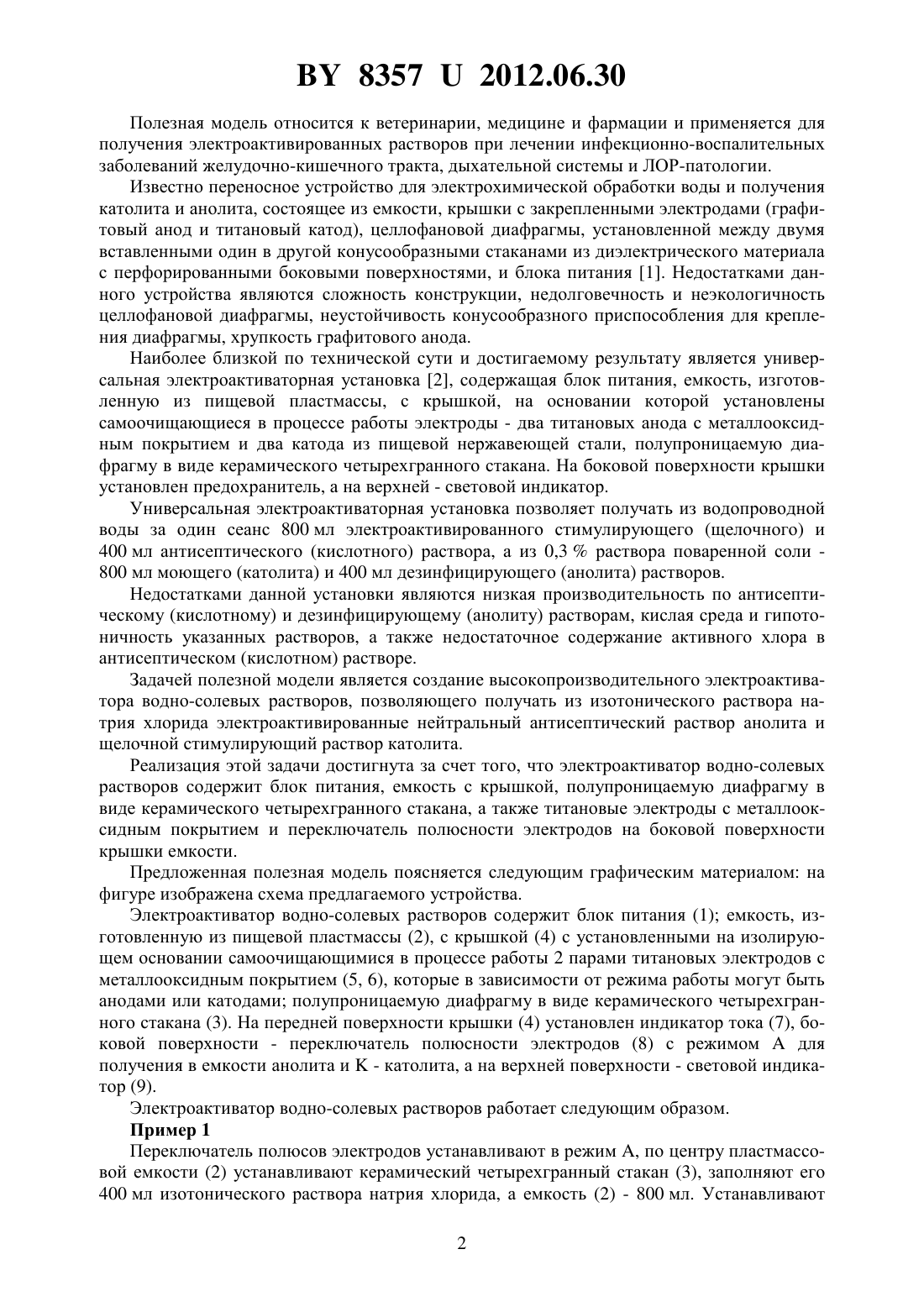

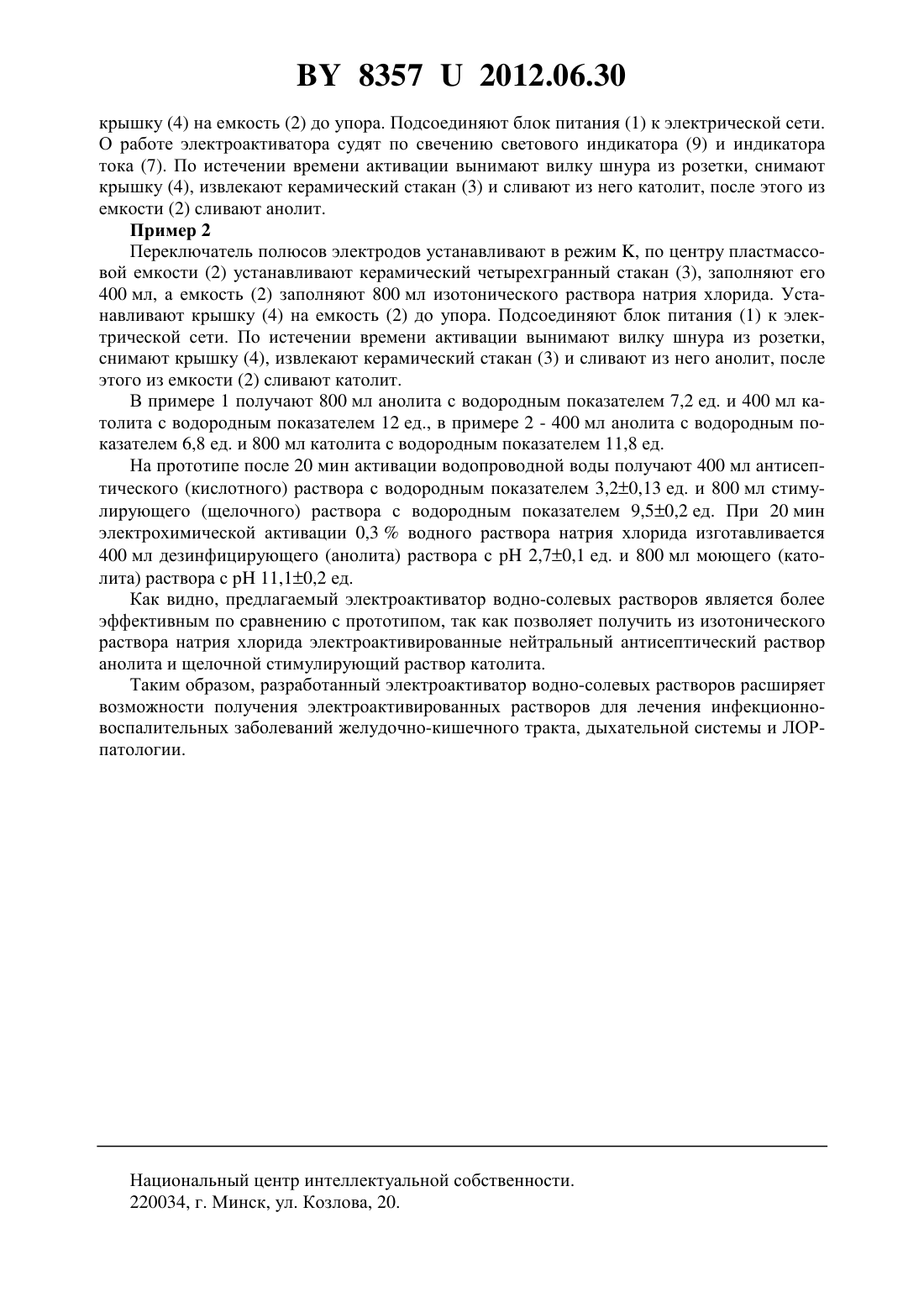

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Витебский государственный ордена Дружбы народов медицинский университет(72) Авторы Бурак Иван Иванович Корикова Светлана Ивановна Миклис Наталья Ивановна Белко Александр Александрович(73) Патентообладатель Учреждение образования Витебский государственный ордена Дружбы народов медицинский университет(57) Электроактиватор водно-солевых растворов, содержащий блок питания, емкость с крышкой, полупроницаемую диафрагму в виде керамического четырехгранного стакана,электроды, отличающийся тем, что электроды изготовлены из титана с металлооксидным покрытием и на боковой поверхности крышки емкости установлен переключатель полюсности электродов.(56) 1. Патент РФ 2040479, МПК 602 1/46, 1995. 2. Универсальная электроактиваторная установка пат. 6176 Респ. Беларусь, МПК(2009)61 2/02 / И.И. Бурак, Н.И. Миклис, А.Б. Юркевич, С.И. Корикова, Т.А. Ширякова, В.С. Морозов заявитель УО Вит. гос. мед. ун-т, ЧНПУП Акваприбор.20090406 заявл. 19.05.2009 опубл. 23.12.2009 // Афцыйны бюл. / Нац. цэнтр нтэлектуал. уласнасц. - 2010. -2 (73). - С. 165 (прототип). 83572012.06.30 Полезная модель относится к ветеринарии, медицине и фармации и применяется для получения электроактивированных растворов при лечении инфекционно-воспалительных заболеваний желудочно-кишечного тракта, дыхательной системы и ЛОР-патологии. Известно переносное устройство для электрохимической обработки воды и получения католита и анолита, состоящее из емкости, крышки с закрепленными электродами (графитовый анод и титановый катод), целлофановой диафрагмы, установленной между двумя вставленными один в другой конусообразными стаканами из диэлектрического материала с перфорированными боковыми поверхностями, и блока питания 1. Недостатками данного устройства являются сложность конструкции, недолговечность и неэкологичность целлофановой диафрагмы, неустойчивость конусообразного приспособления для крепления диафрагмы, хрупкость графитового анода. Наиболее близкой по технической сути и достигаемому результату является универсальная электроактиваторная установка 2, содержащая блок питания, емкость, изготовленную из пищевой пластмассы, с крышкой, на основании которой установлены самоочищающиеся в процессе работы электроды - два титановых анода с металлооксидным покрытием и два катода из пищевой нержавеющей стали, полупроницаемую диафрагму в виде керамического четырехгранного стакана. На боковой поверхности крышки установлен предохранитель, а на верхней - световой индикатор. Универсальная электроактиваторная установка позволяет получать из водопроводной воды за один сеанс 800 мл электроактивированного стимулирующего (щелочного) и 400 мл антисептического (кислотного) раствора, а из 0,3 раствора поваренной соли 800 мл моющего (католита) и 400 мл дезинфицирующего (анолита) растворов. Недостатками данной установки являются низкая производительность по антисептическому (кислотному) и дезинфицирующему (анолиту) растворам, кислая среда и гипотоничность указанных растворов, а также недостаточное содержание активного хлора в антисептическом (кислотном) растворе. Задачей полезной модели является создание высокопроизводительного электроактиватора водно-солевых растворов, позволяющего получать из изотонического раствора натрия хлорида электроактивированные нейтральный антисептический раствор анолита и щелочной стимулирующий раствор католита. Реализация этой задачи достигнута за счет того, что электроактиватор водно-солевых растворов содержит блок питания, емкость с крышкой, полупроницаемую диафрагму в виде керамического четырехгранного стакана, а также титановые электроды с металлооксидным покрытием и переключатель полюсности электродов на боковой поверхности крышки емкости. Предложенная полезная модель поясняется следующим графическим материалом на фигуре изображена схема предлагаемого устройства. Электроактиватор водно-солевых растворов содержит блок питания (1) емкость, изготовленную из пищевой пластмассы (2), с крышкой (4) с установленными на изолирующем основании самоочищающимися в процессе работы 2 парами титановых электродов с металлооксидным покрытием (5, 6), которые в зависимости от режима работы могут быть анодами или катодами полупроницаемую диафрагму в виде керамического четырехгранного стакана (3). На передней поверхности крышки (4) установлен индикатор тока (7), боковой поверхности - переключатель полюсности электродов (8) с режимомдля получения в емкости анолита и- католита, а на верхней поверхности - световой индикатор (9). Электроактиватор водно-солевых растворов работает следующим образом. Пример 1 Переключатель полюсов электродов устанавливают в режим , по центру пластмассовой емкости (2) устанавливают керамический четырехгранный стакан (3), заполняют его 400 мл изотонического раствора натрия хлорида, а емкость (2) - 800 мл. Устанавливают 2 83572012.06.30 крышку (4) на емкость (2) до упора. Подсоединяют блок питания (1) к электрической сети. О работе электроактиватора судят по свечению светового индикатора (9) и индикатора тока (7). По истечении времени активации вынимают вилку шнура из розетки, снимают крышку (4), извлекают керамический стакан (3) и сливают из него католит, после этого из емкости (2) сливают анолит. Пример 2 Переключатель полюсов электродов устанавливают в режим , по центру пластмассовой емкости (2) устанавливают керамический четырехгранный стакан (3), заполняют его 400 мл, а емкость (2) заполняют 800 мл изотонического раствора натрия хлорида. Устанавливают крышку (4) на емкость (2) до упора. Подсоединяют блок питания (1) к электрической сети. По истечении времени активации вынимают вилку шнура из розетки,снимают крышку (4), извлекают керамический стакан (3) и сливают из него анолит, после этого из емкости (2) сливают католит. В примере 1 получают 800 мл анолита с водородным показателем 7,2 ед. и 400 мл католита с водородным показателем 12 ед., в примере 2 - 400 мл анолита с водородным показателем 6,8 ед. и 800 мл католита с водородным показателем 11,8 ед. На прототипе после 20 мин активации водопроводной воды получают 400 мл антисептического (кислотного) раствора с водородным показателем 3,20,13 ед. и 800 мл стимулирующего (щелочного) раствора с водородным показателем 9,50,2 ед. При 20 мин электрохимической активации 0,3 водного раствора натрия хлорида изготавливается 400 мл дезинфицирующего (анолита) раствора с 2,70,1 ед. и 800 мл моющего (католита) раствора с 11,10,2 ед. Как видно, предлагаемый электроактиватор водно-солевых растворов является более эффективным по сравнению с прототипом, так как позволяет получить из изотонического раствора натрия хлорида электроактивированные нейтральный антисептический раствор анолита и щелочной стимулирующий раствор католита. Таким образом, разработанный электроактиватор водно-солевых растворов расширяет возможности получения электроактивированных растворов для лечения инфекционновоспалительных заболеваний желудочно-кишечного тракта, дыхательной системы и ЛОРпатологии. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
