Плоский несьемный опалубочный элемент с арматурным пространственным каркасом

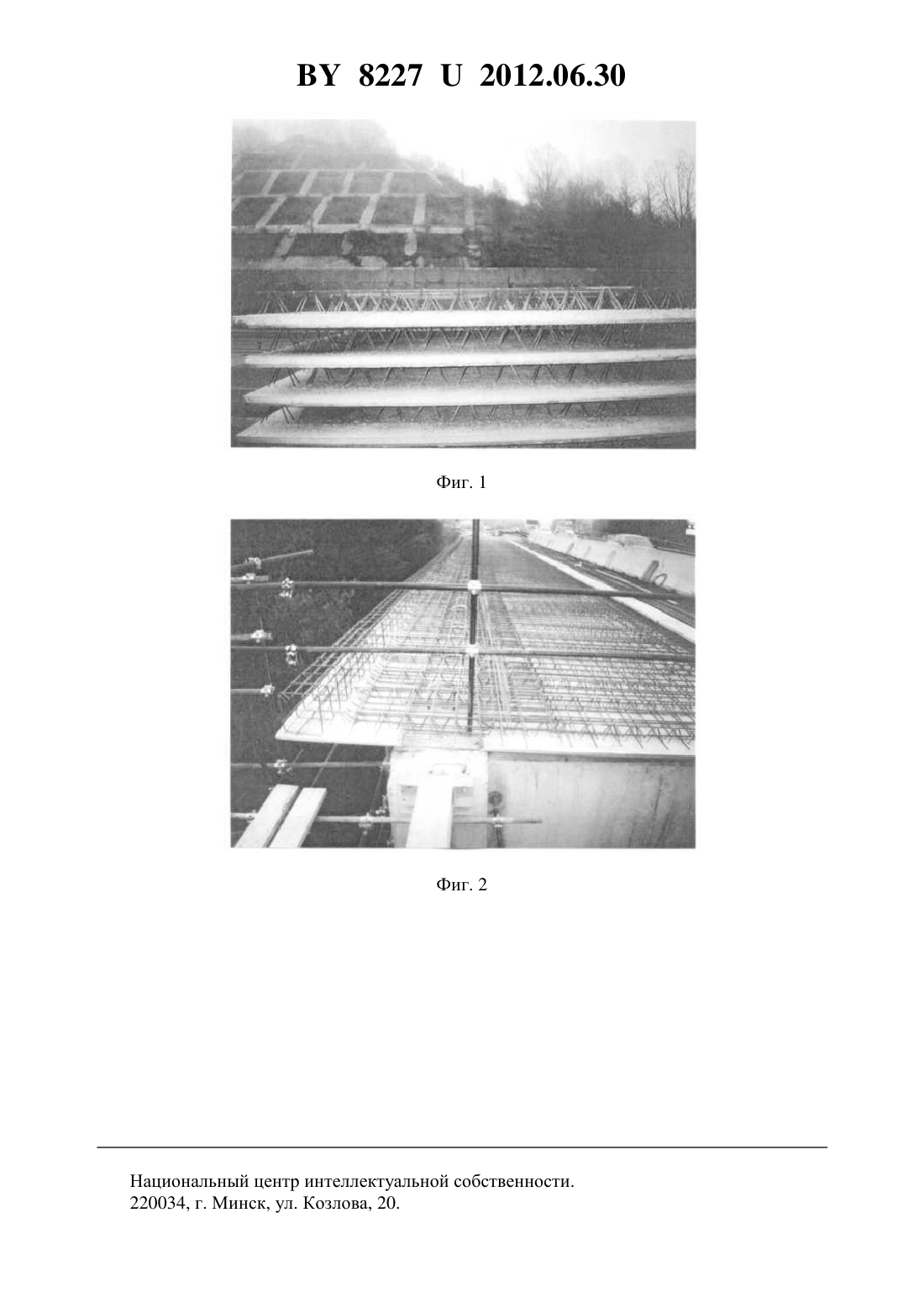

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПЛОСКИЙ НЕСЪЕМНЫЙ ОПАЛУБОЧНЫЙ ЭЛЕМЕНТ С АРМАТУРНЫМ ПРОСТРАНСТВЕННЫМ КАРКАСОМ(71) Заявитель Республиканское дочернее унитарное предприятие Белорусский дорожный научно-исследовательский институт БелдорНИИ(72) Авторы Зверинский Валентин Александрович Осадовский Алексей Леонидович Берестевич Михаил Леонидович(73) Патентообладатель Республиканское дочернее унитарное предприятие Белорусский дорожный научно-исследовательский институт БелдорНИИ(57) Плоский несъемный опалубочный элемент, выполненный в виде тонкостенной цементобетонной плиты с арматурным пространственным каркасом, выступающим над активной поверхностью, отличающийся тем, что пространственный арматурный каркас выполнен в виде продольных и поперечных трапецеидальных ферм, жестко объединенных между собой за счет сварных соединений, каждая из которых изготовлена из изогнутых арматурных стержней периодического профиля, к которым по верху и по низу приварены продольные стержни рабочей арматуры.(56) 1. Рекомендации по изготовлению и применению элементов несъемной опалубки для бетонирования конструкций мостовых сооружений на автомобильных дорогах. Минск,2009. 82272012.06.30 Полезная модель относится к области строительства, а именно к строительству, ремонту и реконструкции искусственных сооружений, эксплуатирующихся на дорогах общего пользования. Известна конструкция плоского несъемного опалубочного элемента 1 системы 20 производства Республики Польша (фиг. 1). Элемент выполнен в виде тонкостенной цементобетонной плиты с пространственным арматурным каркасом, выступающим над активной поверхностью. Данная конструкция плоского несъемного опалубочного элемента 1 обладает тем недостатком, что объединение -образных выпусков выполнено только в продольном направлении (фиг. 1), что не обеспечивает достаточную жесткость конструкции для восприятия всех нагрузок на стадии монтажа и эксплуатации. Также при возведении или ремонте монолитной конструкции в каркас, выполненный в виде -образных выпусков, выступающих над активной поверхностью, необходимо дополнительно укладывать стержни рабочей арматуры (фиг. 2) и устраивать дополнительные поддерживающие устройства при бетонировании. Задачей, решаемой полезной моделью, является обеспечение требуемой жесткости конструкции плоского несъемного опалубочного элемента 1 для восприятия всех нагрузок на стадии монтажа и эксплуатации за счет исключения необходимости установки дополнительной рабочей арматуры и специальных поддерживающих устройств. Поставленная задача решается за счет изготовления плоского несъемного опалубочного элемента, выполненного в виде тонкостенной цементобетонной плиты с арматурным пространственным каркасом, выступающим над активной поверхностью, выполненным в виде продольных и поперечных трапецеидальных ферм (2, 3), жестко объединенным между собой за счет сварных соединений, каждая из которых изготовлена из изогнутых арматурных стержней периодического профиля, к которым по верху и по низу приварены продольные стержни рабочей арматуры. На фиг. 1 изображен плоский несъемный опалубочный элемент с арматурным пространственным каркасом, выступающим над активной поверхностью, системы 20 производства Республики Польша. На фиг. 2 приведена конструкция пролетного строения на стадии монтажа с использованием плоских несъемных опалубочных элементов системы 20 производства Республики Польша в процессе укладки дополнительных стержней рабочей арматуры перед бетонированием. На фиг. 3 представлен общий вид и поперечный разрез плоского несъемного опалубочного элемента, состоящего из тонкостенной цементобетонной плиты 1 с арматурным пространственным каркасом, выступающим над активной поверхностью, выполненным в виде продольных 2 и поперечных 3 трапецеидальных ферм, жестко объединенных между собой посредством сварных швов. Полезная модель позволяет обеспечить несущую способность несъемного опалубочного элемента 1 на стадии монтажа и всей конструкции на стадии эксплуатации. Экономический эффект достигается за счет использования данной конструкции несъемного опалубочного элемента 1 с арматурным пространственным каркасом, который позволяет устраивать монолитную плиту проезда (настил) мостовых сооружений с шагом основных несущих элементов до 9 м без установки временных дополнительных поддерживающих устройств. Полезная модель может быть использована при устройстве монолитных пролетных строений мостов и плит перекрытий зданий и сооружений. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
