Универсальная установка для получения электрохимически активированных дезинфицирующих, моющих и моюще-дезинфицирующих растворов

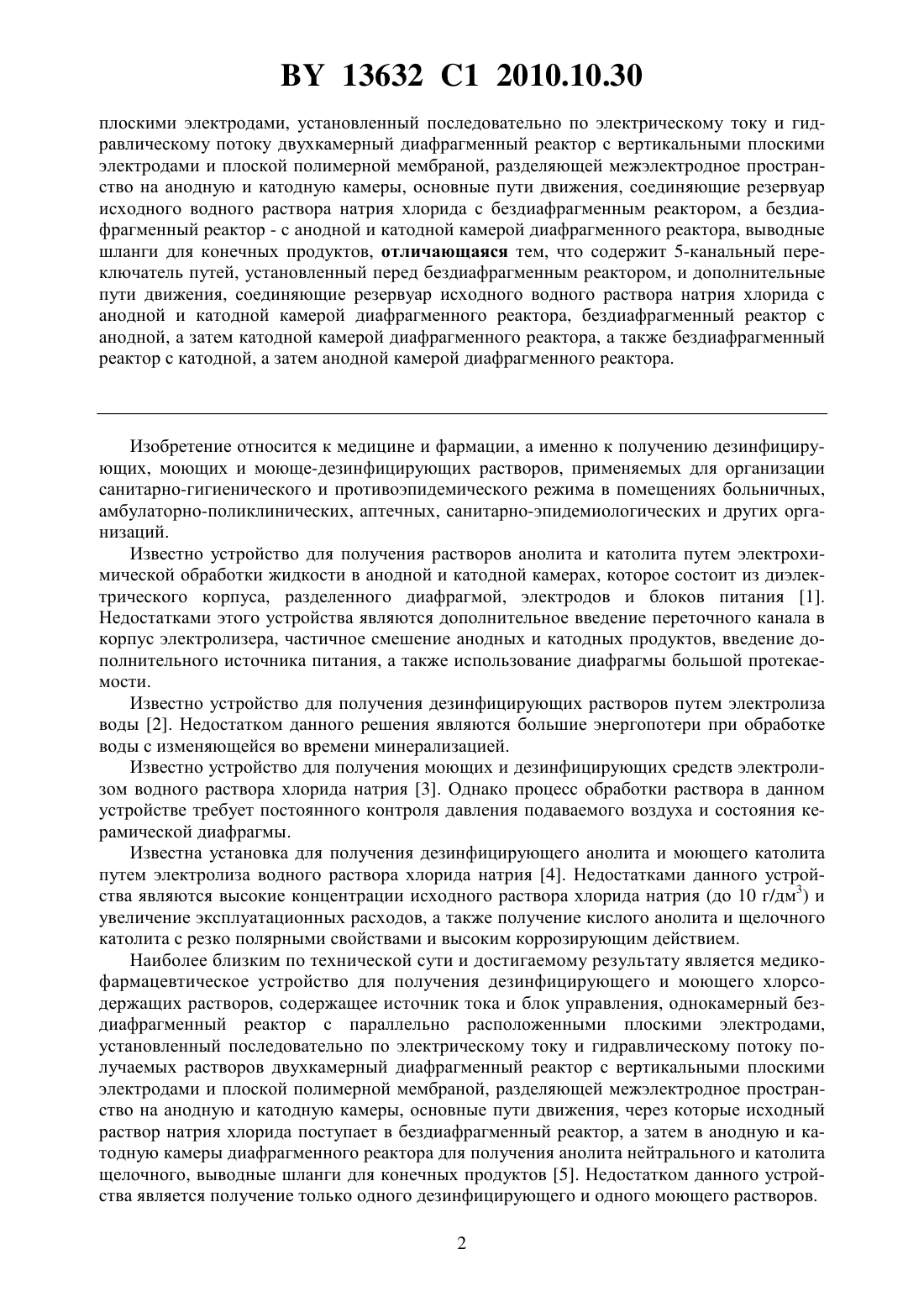

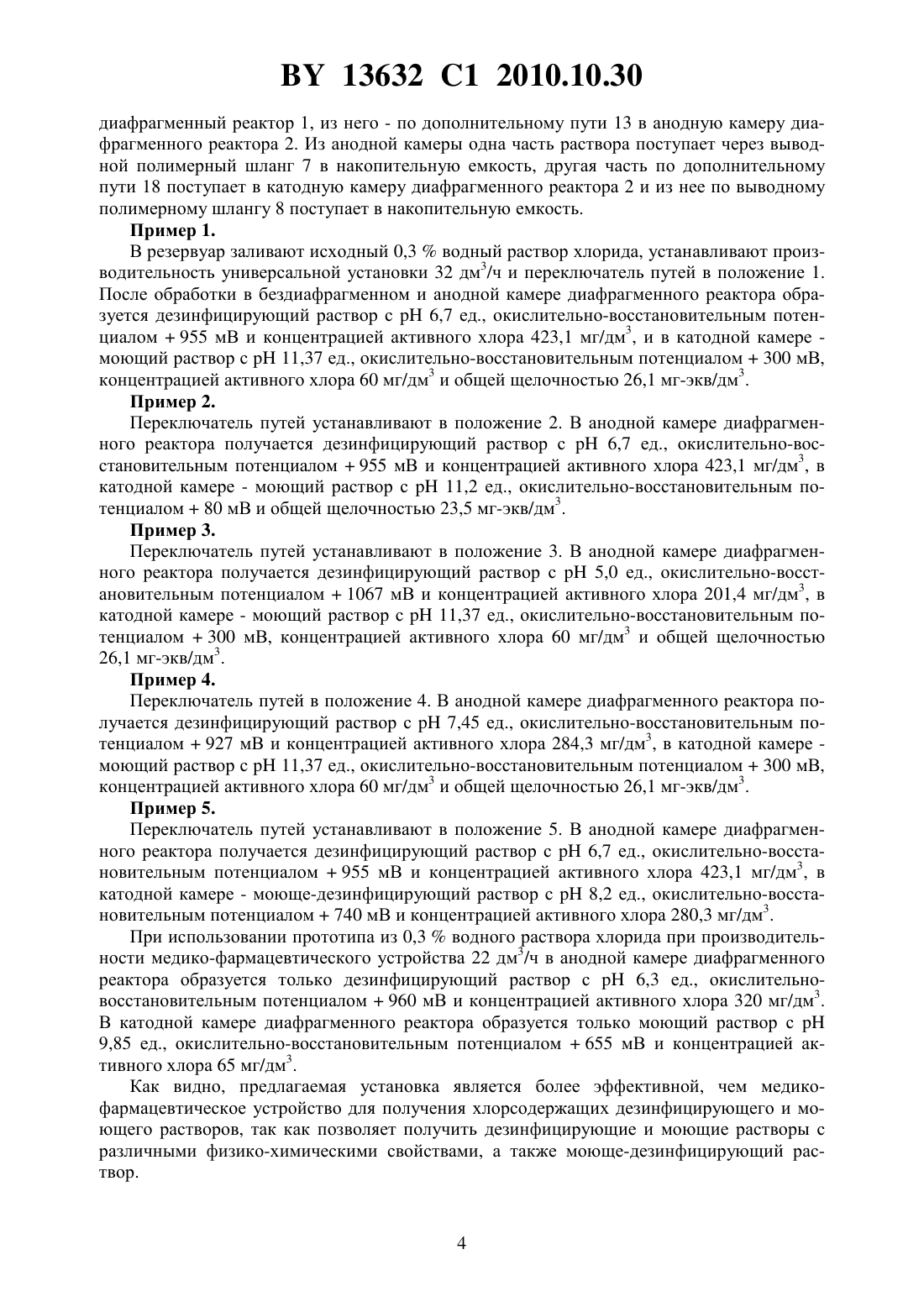

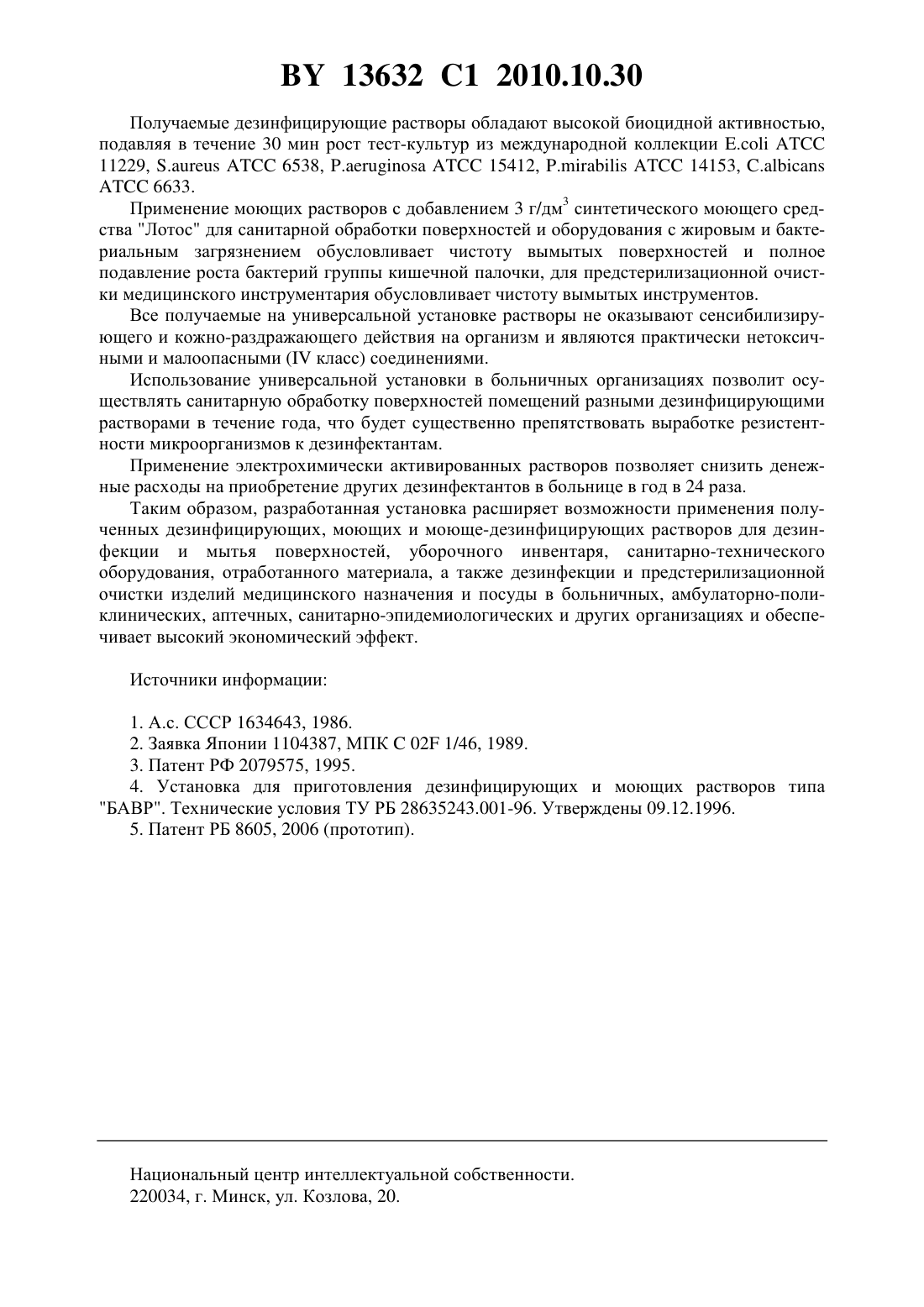

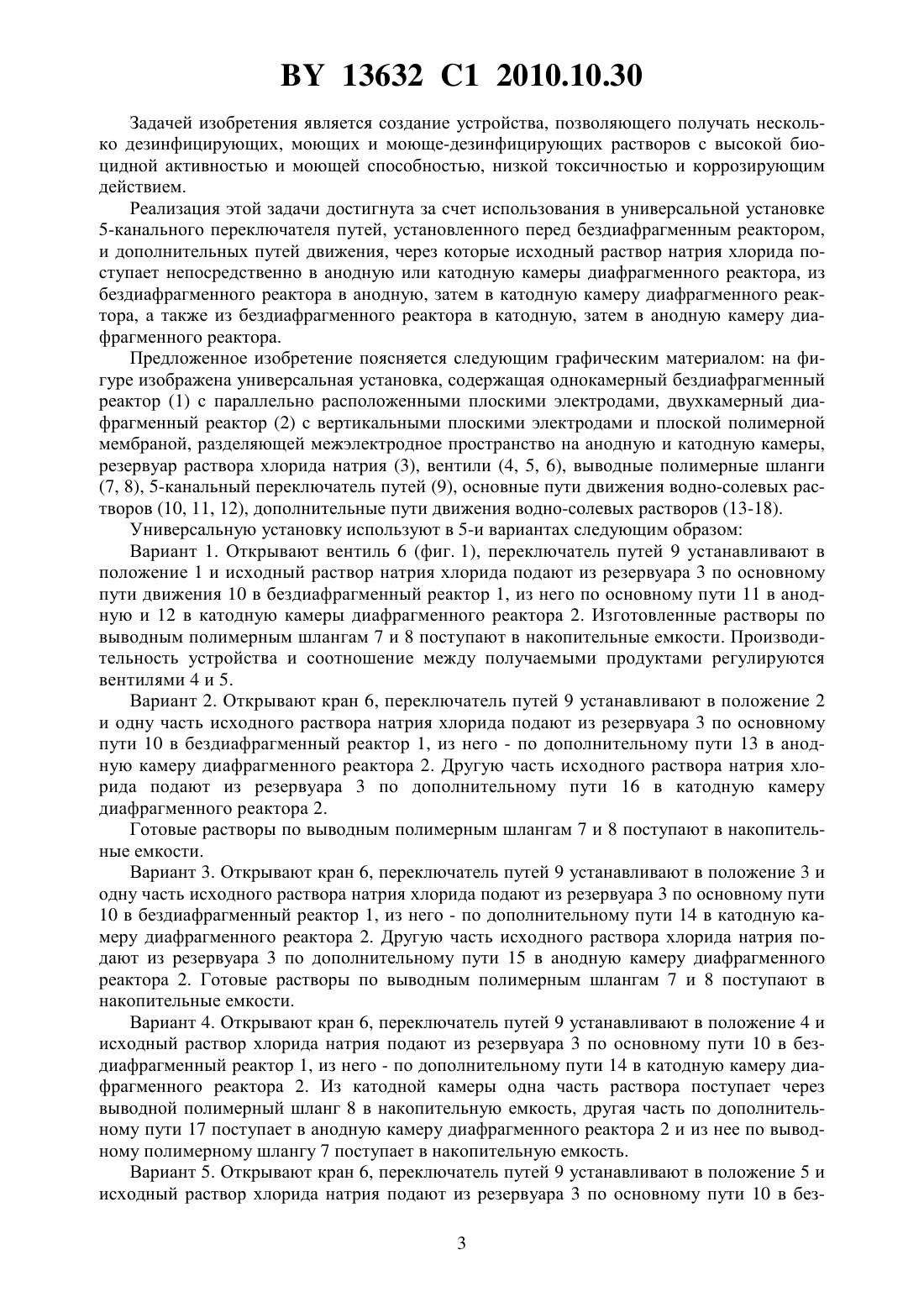

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УНИВЕРСАЛЬНАЯ УСТАНОВКА ДЛЯ ПОЛУЧЕНИЯ ЭЛЕКТРОХИМИЧЕСКИ АКТИВИРОВАННЫХ ДЕЗИНФИЦИРУЮЩИХ, МОЮЩИХ И МОЮЩЕ-ДЕЗИНФИЦИРУЮЩИХ РАСТВОРОВ(71) Заявители Учреждение образования Витебский государственный ордена Дружбы народов медицинский университет Частное научно-производственное унитарное предприятие Акваприбор(72) Авторы Бурак Иван Иванович Миклис Наталья Ивановна Бурак Светлана Ивановна Морозов Владимир Семенович(73) Патентообладатели Учреждение образования Витебский государственный ордена Дружбы народов медицинский университет Частное научно-производственное унитарное предприятие Акваприбор(57) Универсальная установка для получения электрохимически активированных дезинфицирующих, моющих и моюще-дезинфицирующих растворов, содержащая источник тока и блок управления, однокамерный бездиафрагменный реактор с параллельно расположенными 13632 1 2010.10.30 плоскими электродами, установленный последовательно по электрическому току и гидравлическому потоку двухкамерный диафрагменный реактор с вертикальными плоскими электродами и плоской полимерной мембраной, разделяющей межэлектродное пространство на анодную и катодную камеры, основные пути движения, соединяющие резервуар исходного водного раствора натрия хлорида с бездиафрагменным реактором, а бездиафрагменный реактор - с анодной и катодной камерой диафрагменного реактора, выводные шланги для конечных продуктов, отличающаяся тем, что содержит 5-канальный переключатель путей, установленный перед бездиафрагменным реактором, и дополнительные пути движения, соединяющие резервуар исходного водного раствора натрия хлорида с анодной и катодной камерой диафрагменного реактора, бездиафрагменный реактор с анодной, а затем катодной камерой диафрагменного реактора, а также бездиафрагменный реактор с катодной, а затем анодной камерой диафрагменного реактора. Изобретение относится к медицине и фармации, а именно к получению дезинфицирующих, моющих и моюще-дезинфицирующих растворов, применяемых для организации санитарно-гигиенического и противоэпидемического режима в помещениях больничных,амбулаторно-поликлинических, аптечных, санитарно-эпидемиологических и других организаций. Известно устройство для получения растворов анолита и католита путем электрохимической обработки жидкости в анодной и катодной камерах, которое состоит из диэлектрического корпуса, разделенного диафрагмой, электродов и блоков питания 1. Недостатками этого устройства являются дополнительное введение переточного канала в корпус электролизера, частичное смешение анодных и катодных продуктов, введение дополнительного источника питания, а также использование диафрагмы большой протекаемости. Известно устройство для получения дезинфицирующих растворов путем электролиза воды 2. Недостатком данного решения являются большие энергопотери при обработке воды с изменяющейся во времени минерализацией. Известно устройство для получения моющих и дезинфицирующих средств электролизом водного раствора хлорида натрия 3. Однако процесс обработки раствора в данном устройстве требует постоянного контроля давления подаваемого воздуха и состояния керамической диафрагмы. Известна установка для получения дезинфицирующего анолита и моющего католита путем электролиза водного раствора хлорида натрия 4. Недостатками данного устройства являются высокие концентрации исходного раствора хлорида натрия (до 10 г/дм 3) и увеличение эксплуатационных расходов, а также получение кислого анолита и щелочного католита с резко полярными свойствами и высоким коррозирующим действием. Наиболее близким по технической сути и достигаемому результату является медикофармацевтическое устройство для получения дезинфицирующего и моющего хлорсодержащих растворов, содержащее источник тока и блок управления, однокамерный бездиафрагменный реактор с параллельно расположенными плоскими электродами,установленный последовательно по электрическому току и гидравлическому потоку получаемых растворов двухкамерный диафрагменный реактор с вертикальными плоскими электродами и плоской полимерной мембраной, разделяющей межэлектродное пространство на анодную и катодную камеры, основные пути движения, через которые исходный раствор натрия хлорида поступает в бездиафрагменный реактор, а затем в анодную и катодную камеры диафрагменного реактора для получения анолита нейтрального и католита щелочного, выводные шланги для конечных продуктов 5. Недостатком данного устройства является получение только одного дезинфицирующего и одного моющего растворов. 2 13632 1 2010.10.30 Задачей изобретения является создание устройства, позволяющего получать несколько дезинфицирующих, моющих и моюще-дезинфицирующих растворов с высокой биоцидной активностью и моющей способностью, низкой токсичностью и коррозирующим действием. Реализация этой задачи достигнута за счет использования в универсальной установке 5-канального переключателя путей, установленного перед бездиафрагменным реактором,и дополнительных путей движения, через которые исходный раствор натрия хлорида поступает непосредственно в анодную или катодную камеры диафрагменного реактора, из бездиафрагменного реактора в анодную, затем в катодную камеру диафрагменного реактора, а также из бездиафрагменного реактора в катодную, затем в анодную камеру диафрагменного реактора. Предложенное изобретение поясняется следующим графическим материалом на фигуре изображена универсальная установка, содержащая однокамерный бездиафрагменный реактор (1) с параллельно расположенными плоскими электродами, двухкамерный диафрагменный реактор (2) с вертикальными плоскими электродами и плоской полимерной мембраной, разделяющей межэлектродное пространство на анодную и катодную камеры,резервуар раствора хлорида натрия (3), вентили (4, 5, 6), выводные полимерные шланги(7, 8), 5-канальный переключатель путей (9), основные пути движения водно-солевых растворов (10, 11, 12), дополнительные пути движения водно-солевых растворов (13-18). Универсальную установку используют в 5-и вариантах следующим образом Вариант 1. Открывают вентиль 6 (фиг. 1), переключатель путей 9 устанавливают в положение 1 и исходный раствор натрия хлорида подают из резервуара 3 по основному пути движения 10 в бездиафрагменный реактор 1, из него по основному пути 11 в анодную и 12 в катодную камеры диафрагменного реактора 2. Изготовленные растворы по выводным полимерным шлангам 7 и 8 поступают в накопительные емкости. Производительность устройства и соотношение между получаемыми продуктами регулируются вентилями 4 и 5. Вариант 2. Открывают кран 6, переключатель путей 9 устанавливают в положение 2 и одну часть исходного раствора натрия хлорида подают из резервуара 3 по основному пути 10 в бездиафрагменный реактор 1, из него - по дополнительному пути 13 в анодную камеру диафрагменного реактора 2. Другую часть исходного раствора натрия хлорида подают из резервуара 3 по дополнительному пути 16 в катодную камеру диафрагменного реактора 2. Готовые растворы по выводным полимерным шлангам 7 и 8 поступают в накопительные емкости. Вариант 3. Открывают кран 6, переключатель путей 9 устанавливают в положение 3 и одну часть исходного раствора натрия хлорида подают из резервуара 3 по основному пути 10 в бездиафрагменный реактор 1, из него - по дополнительному пути 14 в катодную камеру диафрагменного реактора 2. Другую часть исходного раствора хлорида натрия подают из резервуара 3 по дополнительному пути 15 в анодную камеру диафрагменного реактора 2. Готовые растворы по выводным полимерным шлангам 7 и 8 поступают в накопительные емкости. Вариант 4. Открывают кран 6, переключатель путей 9 устанавливают в положение 4 и исходный раствор хлорида натрия подают из резервуара 3 по основному пути 10 в бездиафрагменный реактор 1, из него - по дополнительному пути 14 в катодную камеру диафрагменного реактора 2. Из катодной камеры одна часть раствора поступает через выводной полимерный шланг 8 в накопительную емкость, другая часть по дополнительному пути 17 поступает в анодную камеру диафрагменного реактора 2 и из нее по выводному полимерному шлангу 7 поступает в накопительную емкость. Вариант 5. Открывают кран 6, переключатель путей 9 устанавливают в положение 5 и исходный раствор хлорида натрия подают из резервуара 3 по основному пути 10 в без 3 13632 1 2010.10.30 диафрагменный реактор 1, из него - по дополнительному пути 13 в анодную камеру диафрагменного реактора 2. Из анодной камеры одна часть раствора поступает через выводной полимерный шланг 7 в накопительную емкость, другая часть по дополнительному пути 18 поступает в катодную камеру диафрагменного реактора 2 и из нее по выводному полимерному шлангу 8 поступает в накопительную емкость. Пример 1. В резервуар заливают исходный 0,3 водный раствор хлорида, устанавливают производительность универсальной установки 32 дм 3/ч и переключатель путей в положение 1. После обработки в бездиафрагменном и анодной камере диафрагменного реактора образуется дезинфицирующий раствор с 6,7 ед., окислительно-восстановительным потенциалом 955 мВ и концентрацией активного хлора 423,1 мг/дм 3, и в катодной камере моющий раствор с 11,37 ед., окислительно-восстановительным потенциалом 300 мВ,концентрацией активного хлора 60 мг/дм 3 и общей щелочностью 26,1 мг-экв/дм 3. Пример 2. Переключатель путей устанавливают в положение 2. В анодной камере диафрагменного реактора получается дезинфицирующий раствор с 6,7 ед., окислительно-восстановительным потенциалом 955 мВ и концентрацией активного хлора 423,1 мг/дм 3, в катодной камере - моющий раствор с 11,2 ед., окислительно-восстановительным потенциалом 80 мВ и общей щелочностью 23,5 мг-экв/дм 3. Пример 3. Переключатель путей устанавливают в положение 3. В анодной камере диафрагменного реактора получается дезинфицирующий раствор с 5,0 ед., окислительно-восстановительным потенциалом 1067 мВ и концентрацией активного хлора 201,4 мг/дм 3, в катодной камере - моющий раствор с 11,37 ед., окислительно-восстановительным потенциалом 300 мВ, концентрацией активного хлора 60 мг/дм 3 и общей щелочностью 26,1 мг-экв/дм 3. Пример 4. Переключатель путей в положение 4. В анодной камере диафрагменного реактора получается дезинфицирующий раствор с 7,45 ед., окислительно-восстановительным потенциалом 927 мВ и концентрацией активного хлора 284,3 мг/дм 3, в катодной камере моющий раствор с 11,37 ед., окислительно-восстановительным потенциалом 300 мВ,концентрацией активногохлора 60 мг/дм 3 и общей щелочностью 26,1 мг-экв/дм 3. Пример 5. Переключатель путей устанавливают в положение 5. В анодной камере диафрагменного реактора получается дезинфицирующий раствор с 6,7 ед., окислительно-восстановительным потенциалом 955 мВ и концентрацией активного хлора 423,1 мг/дм 3, в катодной камере - моюще-дезинфицирующий раствор с 8,2 ед., окислительно-восстановительным потенциалом 740 мВ и концентрацией активного хлора 280,3 мг/дм 3. При использовании прототипа из 0,3 водного раствора хлорида при производительности медико-фармацевтического устройства 22 дм 3/ч в анодной камере диафрагменного реактора образуется только дезинфицирующий раствор с 6,3 ед., окислительновосстановительным потенциалом 960 мВ и концентрацией активного хлора 320 мг/дм 3. В катодной камере диафрагменного реактора образуется только моющий раствор с 9,85 ед., окислительно-восстановительным потенциалом 655 мВ и концентрацией активного хлора 65 мг/дм 3. Как видно, предлагаемая установка является более эффективной, чем медикофармацевтическое устройство для получения хлорсодержащих дезинфицирующего и моющего растворов, так как позволяет получить дезинфицирующие и моющие растворы с различными физико-химическими свойствами, а также моюще-дезинфицирующий раствор. 13632 1 2010.10.30 Получаемые дезинфицирующие растворы обладают высокой биоцидной активностью,подавляя в течение 30 мин рост тест-культур из международной коллекции .11229, .6538, .15412, .14153, .6633. Применение моющих растворов с добавлением 3 г/дм 3 синтетического моющего средства Лотос для санитарной обработки поверхностей и оборудования с жировым и бактериальным загрязнением обусловливает чистоту вымытых поверхностей и полное подавление роста бактерий группы кишечной палочки, для предстерилизационной очистки медицинского инструментария обусловливает чистоту вымытых инструментов. Все получаемые на универсальной установке растворы не оказывают сенсибилизирующего и кожно-раздражающего действия на организм и являются практически нетоксичными и малоопасными ( класс) соединениями. Использование универсальной установки в больничных организациях позволит осуществлять санитарную обработку поверхностей помещений разными дезинфицирующими растворами в течение года, что будет существенно препятствовать выработке резистентности микроорганизмов к дезинфектантам. Применение электрохимически активированных растворов позволяет снизить денежные расходы на приобретение других дезинфектантов в больнице в год в 24 раза. Таким образом, разработанная установка расширяет возможности применения полученных дезинфицирующих, моющих и моюще-дезинфицирующих растворов для дезинфекции и мытья поверхностей, уборочного инвентаря, санитарно-технического оборудования, отработанного материала, а также дезинфекции и предстерилизационной очистки изделий медицинского назначения и посуды в больничных, амбулаторно-поликлинических, аптечных, санитарно-эпидемиологических и других организациях и обеспечивает высокий экономический эффект. Источники информации 1. А.с. СССР 1634643, 1986. 2. Заявка Японии 1104387, МПК 02 1/46, 1989. 3. Патент РФ 2079575, 1995. 4. Установка для приготовления дезинфицирующих и моющих растворов типа БАВР. Технические условия ТУ РБ 28635243.001-96. Утверждены 09.12.1996. 5. Патент РБ 8605, 2006 (прототип). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
