Арочная подкрановая ферма

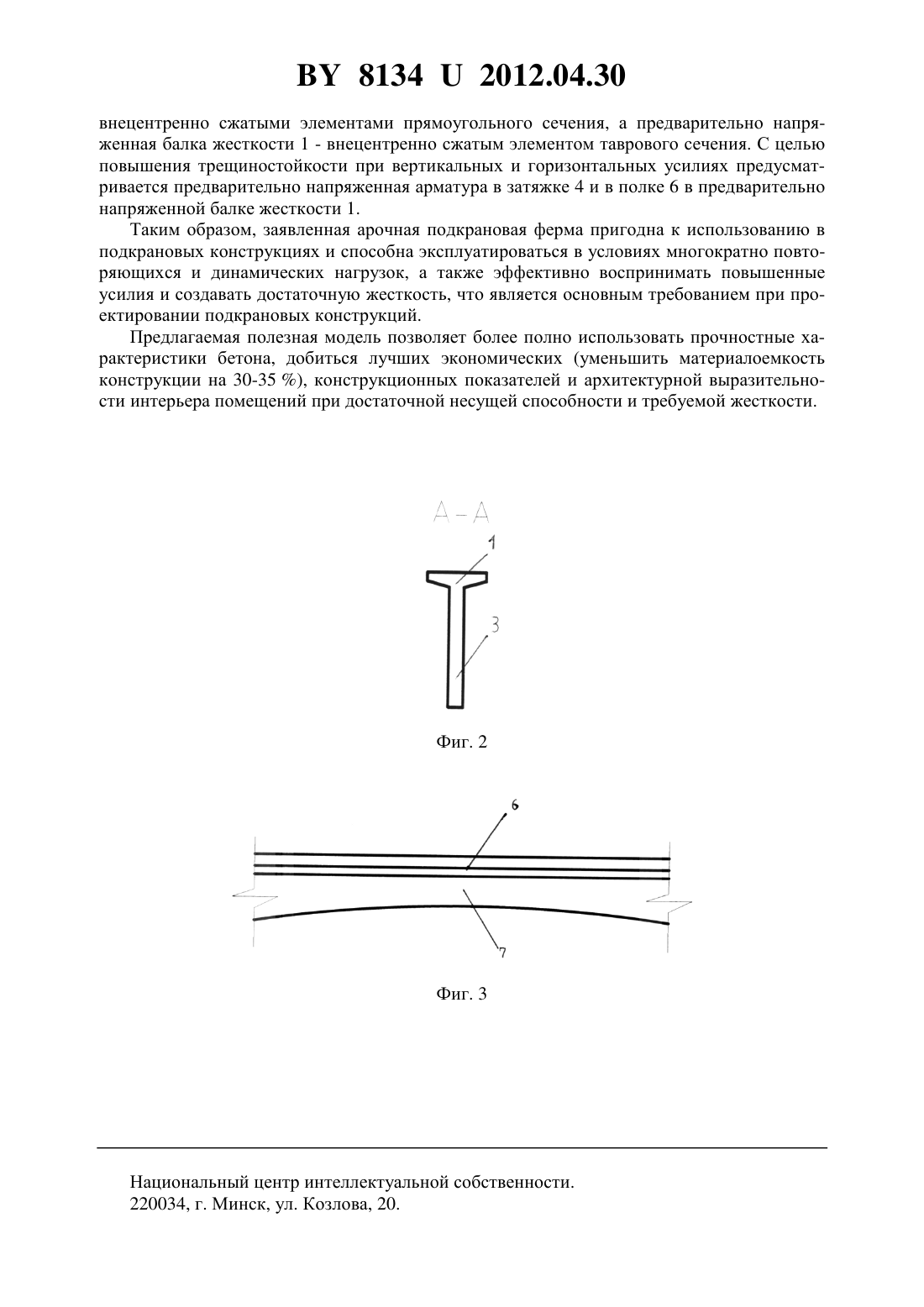

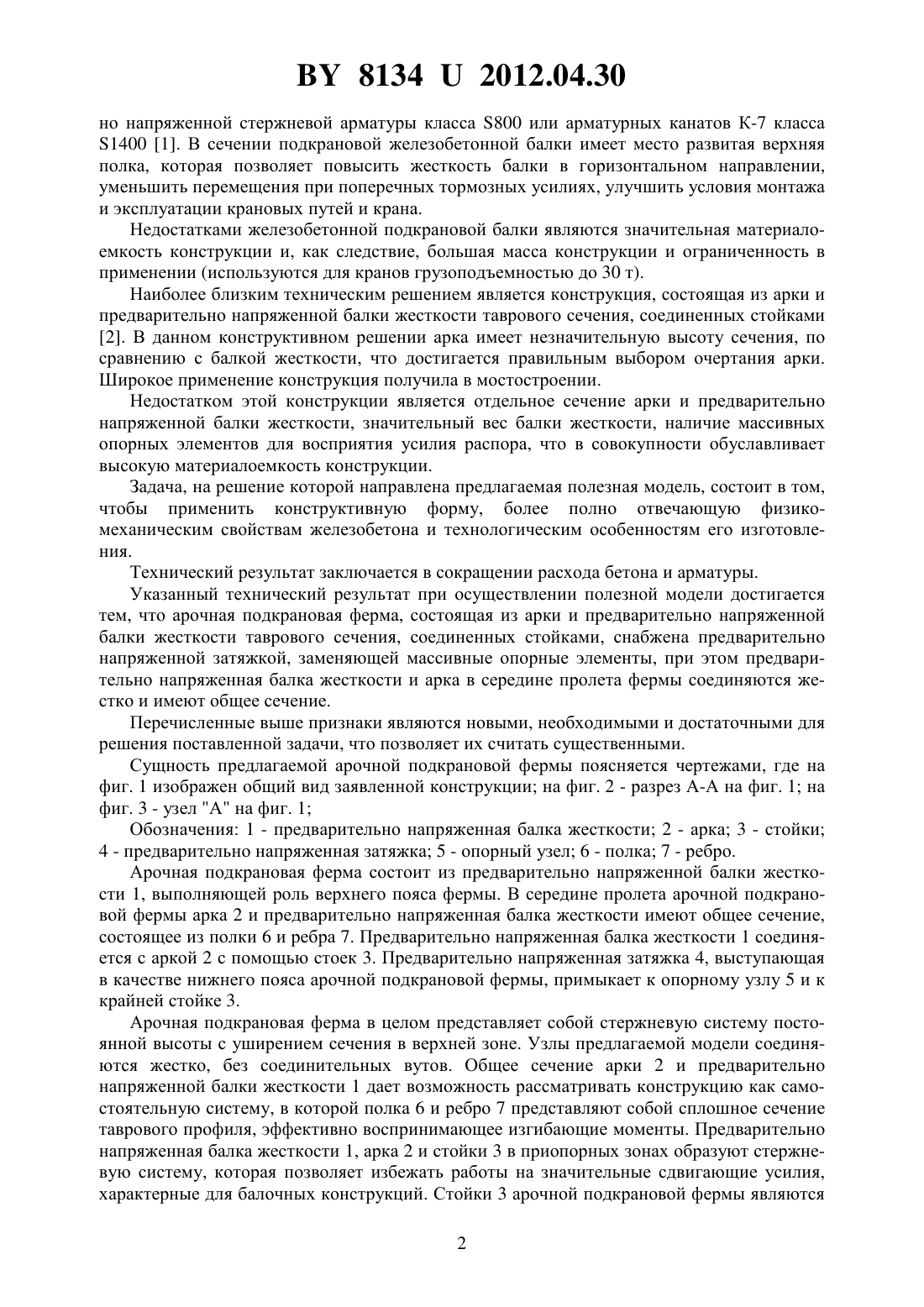

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Брестский государственный технический университет(72) Авторы Малиновский Василий Николаевич Кривицкий Павел Васильевич Шалобыта Николай Николаевич Колодич Юлия Викторовна(73) Патентообладатель Учреждение образования Брестский государственный технический университет(57) Арочная подкрановая ферма, состоящая из гибкой арки и предварительно напряженной балки жесткости таврового сечения, соединенных стойками, отличающаяся тем, что она снабжена предварительно напряженной затяжкой, заменяющей массивные опорные элементы, при этом предварительно напряженная балка жесткости и арка в середине пролета фермы соединяются жестко и имеют общее сечение.(56) 1. Общесоюзный каталог типовых конструкций и изделий. Железобетонные конструкции и изделия одноэтажных зданий промышленных предприятий Сборник 3.01.П-1.90 в 3-х т. - М ЦИТП Госстроя СССР, 1991. - С. 8 (аналог). 2. Кани Г. Предварительно напряженный бетон в проектировании и строительстве (перевод с немецкого). - М. НТИАЛ, 1958. - С. 363 (прототип). Фиг. 1 Полезная модель относится к области строительства, в частности к строительству промышленных зданий, и может быть использована в качестве подкрановых конструкций,воспринимающих нагрузки от мостовых кранов и передающих их каркасу здания, обеспечивает жесткость каркаса в продольном направлении. Известна железобетонная подкрановая балка, состоящая из верхней и нижней полок и ребра сплошного сечения, выполненная из бетона класса С 20/25 С 30/37 и предваритель 81342012.04.30 но напряженной стержневой арматуры класса 800 или арматурных канатов К-7 класса 1400 1. В сечении подкрановой железобетонной балки имеет место развитая верхняя полка, которая позволяет повысить жесткость балки в горизонтальном направлении,уменьшить перемещения при поперечных тормозных усилиях, улучшить условия монтажа и эксплуатации крановых путей и крана. Недостатками железобетонной подкрановой балки являются значительная материалоемкость конструкции и, как следствие, большая масса конструкции и ограниченность в применении (используются для кранов грузоподъемностью до 30 т). Наиболее близким техническим решением является конструкция, состоящая из арки и предварительно напряженной балки жесткости таврового сечения, соединенных стойками 2. В данном конструктивном решении арка имеет незначительную высоту сечения, по сравнению с балкой жесткости, что достигается правильным выбором очертания арки. Широкое применение конструкция получила в мостостроении. Недостатком этой конструкции является отдельное сечение арки и предварительно напряженной балки жесткости, значительный вес балки жесткости, наличие массивных опорных элементов для восприятия усилия распора, что в совокупности обуславливает высокую материалоемкость конструкции. Задача, на решение которой направлена предлагаемая полезная модель, состоит в том,чтобы применить конструктивную форму, более полно отвечающую физикомеханическим свойствам железобетона и технологическим особенностям его изготовления. Технический результат заключается в сокращении расхода бетона и арматуры. Указанный технический результат при осуществлении полезной модели достигается тем, что арочная подкрановая ферма, состоящая из арки и предварительно напряженной балки жесткости таврового сечения, соединенных стойками, снабжена предварительно напряженной затяжкой, заменяющей массивные опорные элементы, при этом предварительно напряженная балка жесткости и арка в середине пролета фермы соединяются жестко и имеют общее сечение. Перечисленные выше признаки являются новыми, необходимыми и достаточными для решения поставленной задачи, что позволяет их считать существенными. Сущность предлагаемой арочной подкрановой фермы поясняется чертежами, где на фиг. 1 изображен общий вид заявленной конструкции на фиг. 2 - разрез А-А на фиг. 1 на фиг. 3 - узел А на фиг. 1 Обозначения 1 - предварительно напряженная балка жесткости 2 - арка 3 - стойки 4 - предварительно напряженная затяжка 5 - опорный узел 6 - полка 7 - ребро. Арочная подкрановая ферма состоит из предварительно напряженной балки жесткости 1, выполняющей роль верхнего пояса фермы. В середине пролета арочной подкрановой фермы арка 2 и предварительно напряженная балка жесткости имеют общее сечение,состоящее из полки 6 и ребра 7. Предварительно напряженная балка жесткости 1 соединяется с аркой 2 с помощью стоек 3. Предварительно напряженная затяжка 4, выступающая в качестве нижнего пояса арочной подкрановой фермы, примыкает к опорному узлу 5 и к крайней стойке 3. Арочная подкрановая ферма в целом представляет собой стержневую систему постоянной высоты с уширением сечения в верхней зоне. Узлы предлагаемой модели соединяются жестко, без соединительных вутов. Общее сечение арки 2 и предварительно напряженной балки жесткости 1 дает возможность рассматривать конструкцию как самостоятельную систему, в которой полка 6 и ребро 7 представляют собой сплошное сечение таврового профиля, эффективно воспринимающее изгибающие моменты. Предварительно напряженная балка жесткости 1, арка 2 и стойки 3 в приопорных зонах образуют стержневую систему, которая позволяет избежать работы на значительные сдвигающие усилия,характерные для балочных конструкций. Стойки 3 арочной подкрановой фермы являются 2 81342012.04.30 внецентренно сжатыми элементами прямоугольного сечения, а предварительно напряженная балка жесткости 1 - внецентренно сжатым элементом таврового сечения. С целью повышения трещиностойкости при вертикальных и горизонтальных усилиях предусматривается предварительно напряженная арматура в затяжке 4 и в полке 6 в предварительно напряженной балке жесткости 1. Таким образом, заявленная арочная подкрановая ферма пригодна к использованию в подкрановых конструкциях и способна эксплуатироваться в условиях многократно повторяющихся и динамических нагрузок, а также эффективно воспринимать повышенные усилия и создавать достаточную жесткость, что является основным требованием при проектировании подкрановых конструкций. Предлагаемая полезная модель позволяет более полно использовать прочностные характеристики бетона, добиться лучших экономических (уменьшить материалоемкость конструкции на 30-35 ), конструкционных показателей и архитектурной выразительности интерьера помещений при достаточной несущей способности и требуемой жесткости. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
