Устройство для биологической очистки сточных вод

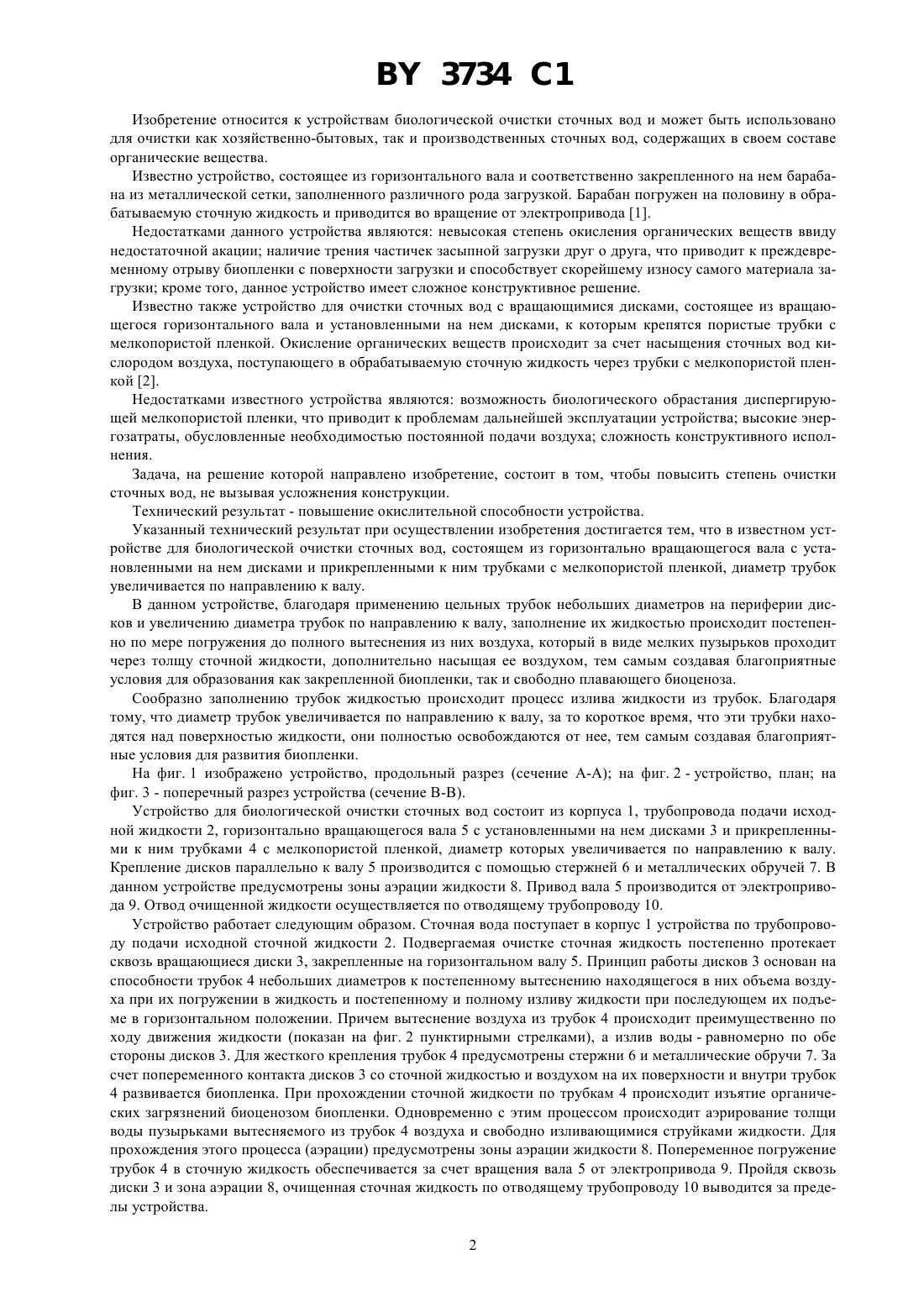

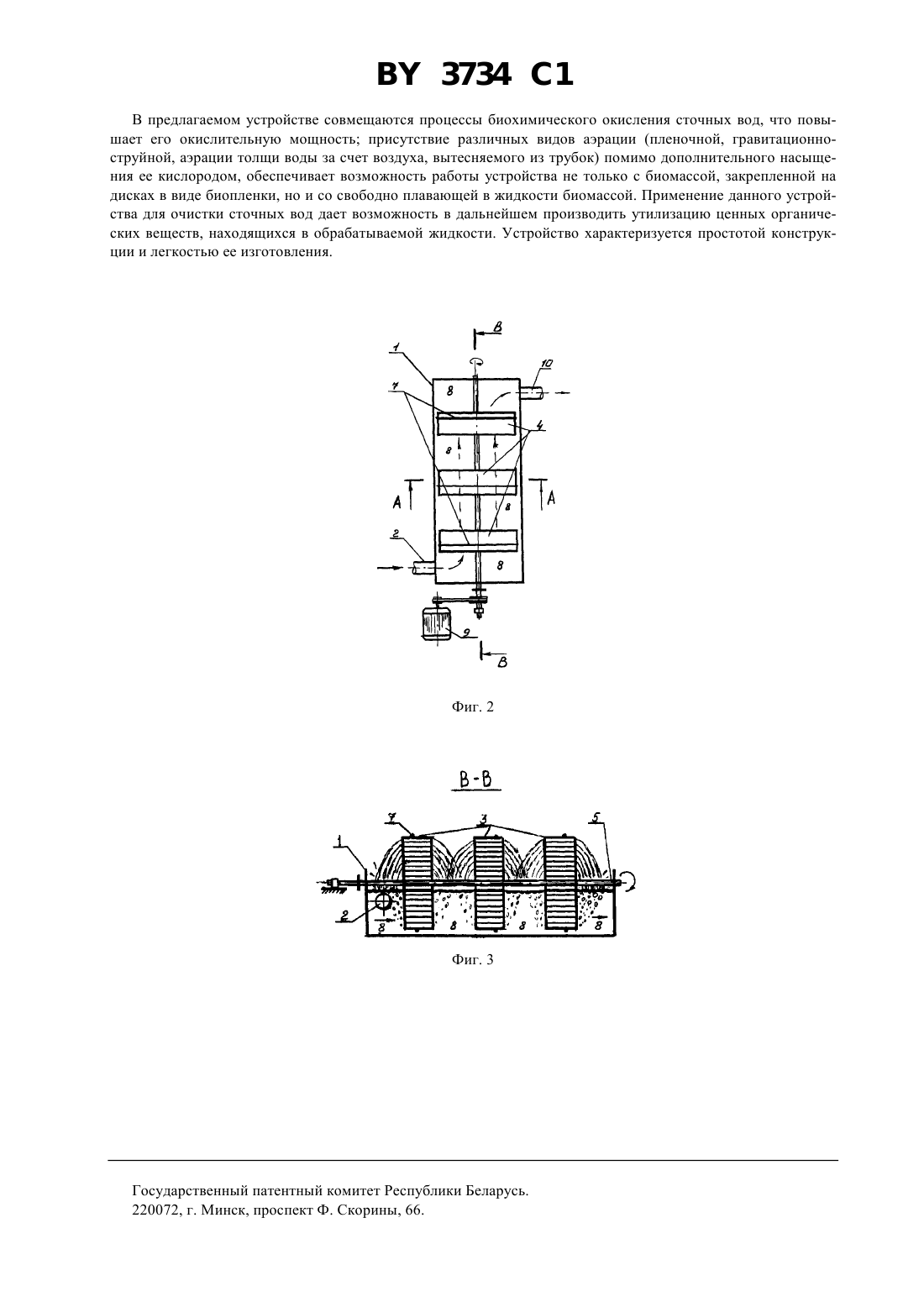

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ УСТРОЙСТВО ДЛЯ БИОЛОГИЧЕСКОЙ ОЧИСТКИ СТОЧНЫХ ВОД(71) Заявитель Брестский государственный технический университет(73) Патентообладатель Брестский государственный технический университет(57) Устройство для биологической очистки сточных вод, содержащее горизонтальный вращающийся вал с установленными на нем дисками и прикрепленными к ним трубками с мелкопористой пленкой, отличающееся тем, что диаметр трубок увеличивается по направлению к валу.(56) 1. Воронов Ю.В. и др. Реконструкция и интенсификация работы канализационных очистных сооружений. 3734 1 Изобретение относится к устройствам биологической очистки сточных вод и может быть использовано для очистки как хозяйственно-бытовых, так и производственных сточных вод, содержащих в своем составе органические вещества. Известно устройство, состоящее из горизонтального вала и соответственно закрепленного на нем барабана из металлической сетки, заполненного различного рода загрузкой. Барабан погружен на половину в обрабатываемую сточную жидкость и приводится во вращение от электропривода 1. Недостатками данного устройства являются невысокая степень окисления органических веществ ввиду недостаточной акации наличие трения частичек засыпной загрузки друг о друга, что приводит к преждевременному отрыву биопленки с поверхности загрузки и способствует скорейшему износу самого материала загрузки кроме того, данное устройство имеет сложное конструктивное решение. Известно также устройство для очистки сточных вод с вращающимися дисками, состоящее из вращающегося горизонтального вала и установленными на нем дисками, к которым крепятся пористые трубки с мелкопористой пленкой. Окисление органических веществ происходит за счет насыщения сточных вод кислородом воздуха, поступающего в обрабатываемую сточную жидкость через трубки с мелкопористой пленкой 2. Недостатками известного устройства являются возможность биологического обрастания диспергирующей мелкопористой пленки, что приводит к проблемам дальнейшей эксплуатации устройства высокие энергозатраты, обусловленные необходимостью постоянной подачи воздуха сложность конструктивного исполнения. Задача, на решение которой направлено изобретение, состоит в том, чтобы повысить степень очистки сточных вод, не вызывая усложнения конструкции. Технический результат - повышение окислительной способности устройства. Указанный технический результат при осуществлении изобретения достигается тем, что в известном устройстве для биологической очистки сточных вод, состоящем из горизонтально вращающегося вала с установленными на нем дисками и прикрепленными к ним трубками с мелкопористой пленкой, диаметр трубок увеличивается по направлению к валу. В данном устройстве, благодаря применению цельных трубок небольших диаметров на периферии дисков и увеличению диаметра трубок по направлению к валу, заполнение их жидкостью происходит постепенно по мере погружения до полного вытеснения из них воздуха, который в виде мелких пузырьков проходит через толщу сточной жидкости, дополнительно насыщая ее воздухом, тем самым создавая благоприятные условия для образования как закрепленной биопленки, так и свободно плавающего биоценоза. Сообразно заполнению трубок жидкостью происходит процесс излива жидкости из трубок. Благодаря тому, что диаметр трубок увеличивается по направлению к валу, за то короткое время, что эти трубки находятся над поверхностью жидкости, они полностью освобождаются от нее, тем самым создавая благоприятные условия для развития биопленки. На фиг. 1 изображено устройство, продольный разрез (сечение А-А) на фиг. 2 - устройство, план на фиг. 3 - поперечный разрез устройства (сечение В-В). Устройство для биологической очистки сточных вод состоит из корпуса 1, трубопровода подачи исходной жидкости 2, горизонтально вращающегося вала 5 с установленными на нем дисками 3 и прикрепленными к ним трубками 4 с мелкопористой пленкой, диаметр которых увеличивается по направлению к валу. Крепление дисков параллельно к валу 5 производится с помощью стержней 6 и металлических обручей 7. В данном устройстве предусмотрены зоны аэрации жидкости 8. Привод вала 5 производится от электропривода 9. Отвод очищенной жидкости осуществляется по отводящему трубопроводу 10. Устройство работает следующим образом. Сточная вода поступает в корпус 1 устройства по трубопроводу подачи исходной сточной жидкости 2. Подвергаемая очистке сточная жидкость постепенно протекает сквозь вращающиеся диски 3, закрепленные на горизонтальном валу 5. Принцип работы дисков 3 основан на способности трубок 4 небольших диаметров к постепенному вытеснению находящегося в них объема воздуха при их погружении в жидкость и постепенному и полному изливу жидкости при последующем их подъеме в горизонтальном положении. Причем вытеснение воздуха из трубок 4 происходит преимущественно по ходу движения жидкости (показан на фиг. 2 пунктирными стрелками), а излив воды - равномерно по обе стороны дисков 3. Для жесткого крепления трубок 4 предусмотрены стержни 6 и металлические обручи 7. За счет попеременного контакта дисков 3 со сточной жидкостью и воздухом на их поверхности и внутри трубок 4 развивается биопленка. При прохождении сточной жидкости по трубкам 4 происходит изъятие органических загрязнений биоценозом биопленки. Одновременно с этим процессом происходит аэрирование толщи воды пузырьками вытесняемого из трубок 4 воздуха и свободно изливающимися струйками жидкости. Для прохождения этого процесса (аэрации) предусмотрены зоны аэрации жидкости 8. Попеременное погружение трубок 4 в сточную жидкость обеспечивается за счет вращения вала 5 от электропривода 9. Пройдя сквозь диски 3 и зона аэрации 8, очищенная сточная жидкость по отводящему трубопроводу 10 выводится за пределы устройства. 2 3734 1 В предлагаемом устройстве совмещаются процессы биохимического окисления сточных вод, что повышает его окислительную мощность присутствие различных видов аэрации (пленочной, гравитационноструйной, аэрации толщи воды за счет воздуха, вытесняемого из трубок) помимо дополнительного насыщения ее кислородом, обеспечивает возможность работы устройства не только с биомассой, закрепленной на дисках в виде биопленки, но и со свободно плавающей в жидкости биомассой. Применение данного устройства для очистки сточных вод дает возможность в дальнейшем производить утилизацию ценных органических веществ, находящихся в обрабатываемой жидкости. Устройство характеризуется простотой конструкции и легкостью ее изготовления. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66. 3
