Устройство для сбора сока

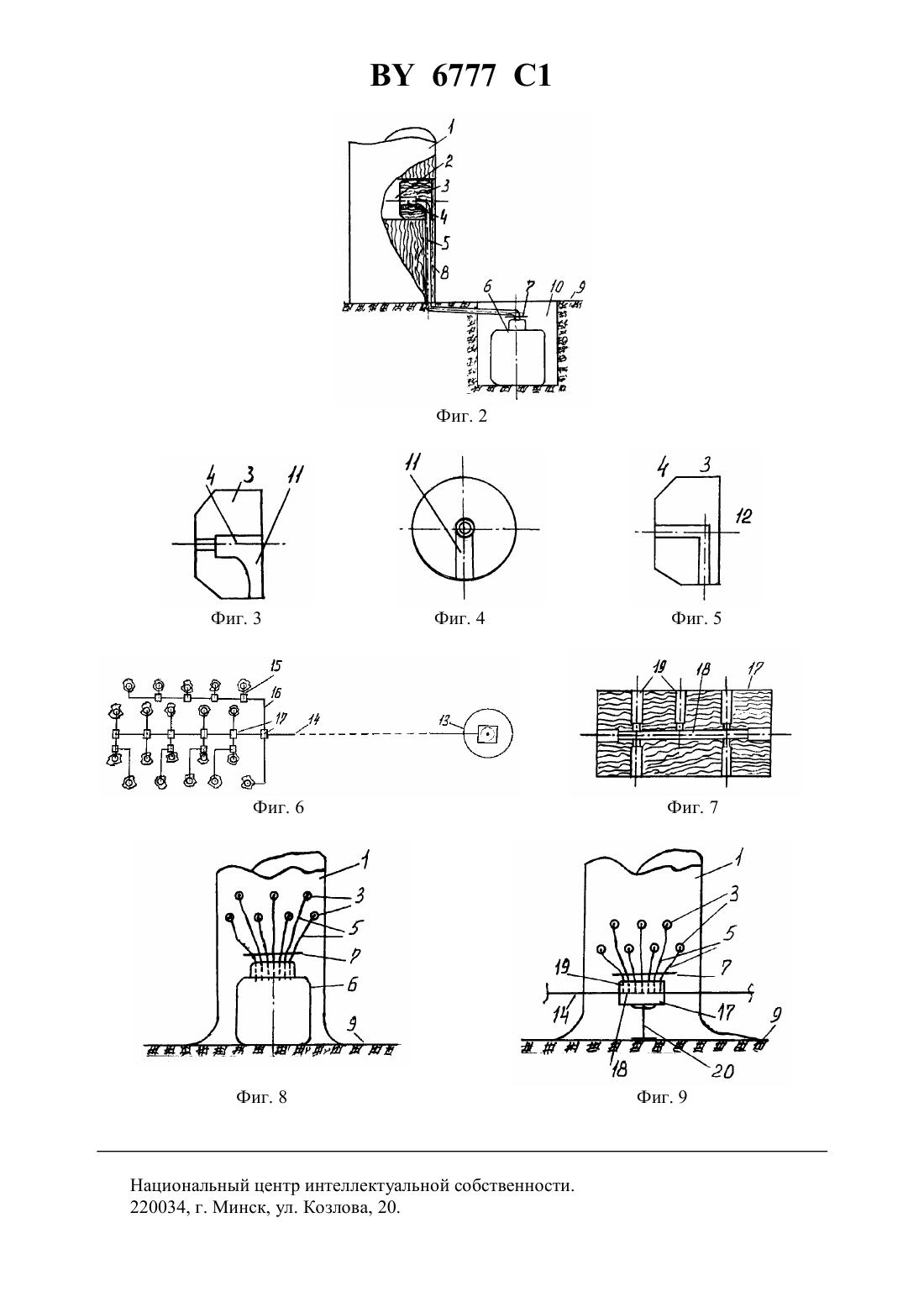

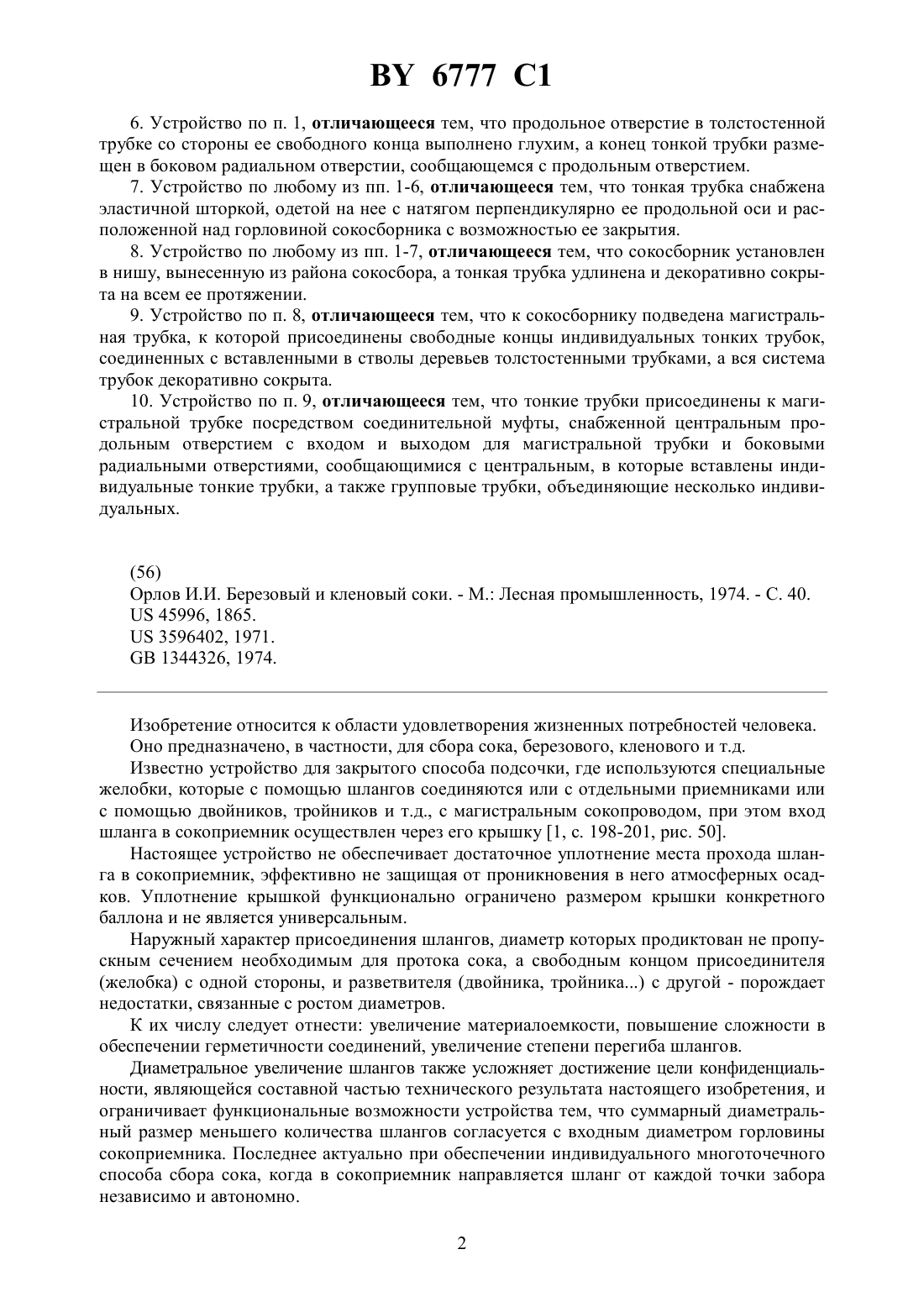

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ СБОРА СОКА(71) Заявитель Буян Алексей Петрович Буян Сергей Алексеевич(72) Авторы Буян Алексей Петрович Буян Сергей Алексеевич(73) Патентообладатель Буян Алексей Петрович Буян Сергей Алексеевич(57) 1. Устройство для сбора сока, содержащее сокосборник и толстостенную трубку, одним концом посаженную в отверстие, выполненное в стволе дерева, отличающееся тем,что толстостенная трубка со стороны свободного конца, снабжена тонкой трубкой с учетом ее герметичной посадки, другой конец которой вставлен в сокосборник. 2. Устройство по п. 1, отличающееся тем, что в толстостенной трубке выполнено продольное отверстие на выходе которого размещен конец тонкой трубки. 3. Устройство по п. 2, отличающееся тем, что продольное отверстие выполнено ступенчатым. 4. Устройство по любому из пп. 1-3, отличающееся тем, что толстостенная трубка выполнена укороченной и утоплена в стволе дерева, тонкая трубка развернута параллельно стволу и уложена в выполненную в коре бороздку, а сокосборник установлен в земле в размещенной ниже нулевой отметки нише, причем место отбора сока, тонкая трубка в бороздке и верхняя часть ниши декоративно сокрыты. 5. Устройство по п. 4, отличающееся тем, что толстостенная трубка в месте разворота тонкой трубки снабжена вырезкой. 6777 1 6. Устройство по п. 1, отличающееся тем, что продольное отверстие в толстостенной трубке со стороны ее свободного конца выполнено глухим, а конец тонкой трубки размещен в боковом радиальном отверстии, сообщающемся с продольным отверстием. 7. Устройство по любому из пп. 1-6, отличающееся тем, что тонкая трубка снабжена эластичной шторкой, одетой на нее с натягом перпендикулярно ее продольной оси и расположенной над горловиной сокосборника с возможностью ее закрытия. 8. Устройство по любому из пп. 1-7, отличающееся тем, что сокосборник установлен в нишу, вынесенную из района сокосбора, а тонкая трубка удлинена и декоративно сокрыта на всем ее протяжении. 9. Устройство по п. 8, отличающееся тем, что к сокосборнику подведена магистральная трубка, к которой присоединены свободные концы индивидуальных тонких трубок,соединенных с вставленными в стволы деревьев толстостенными трубками, а вся система трубок декоративно сокрыта. 10. Устройство по п. 9, отличающееся тем, что тонкие трубки присоединены к магистральной трубке посредством соединительной муфты, снабженной центральным продольным отверстием с входом и выходом для магистральной трубки и боковыми радиальными отверстиями, сообщающимися с центральным, в которые вставлены индивидуальные тонкие трубки, а также групповые трубки, объединяющие несколько индивидуальных.(56) Орлов И.И. Березовый и кленовый соки. - М. Лесная промышленность, 1974. - С. 40.45996, 1865.3596402, 1971.1344326, 1974. Изобретение относится к области удовлетворения жизненных потребностей человека. Оно предназначено, в частности, для сбора сока, березового, кленового и т.д. Известно устройство для закрытого способа подсочки, где используются специальные желобки, которые с помощью шлангов соединяются или с отдельными приемниками или с помощью двойников, тройников и т.д., с магистральным сокопроводом, при этом вход шланга в сокоприемник осуществлен через его крышку 1, с. 198-201, рис. 50. Настоящее устройство не обеспечивает достаточное уплотнение места прохода шланга в сокоприемник, эффективно не защищая от проникновения в него атмосферных осадков. Уплотнение крышкой функционально ограничено размером крышки конкретного баллона и не является универсальным. Наружный характер присоединения шлангов, диаметр которых продиктован не пропускным сечением необходимым для протока сока, а свободным концом присоединителя(желобка) с одной стороны, и разветвителя (двойника, тройника) с другой - порождает недостатки, связанные с ростом диаметров. К их числу следует отнести увеличение материалоемкости, повышение сложности в обеспечении герметичности соединений, увеличение степени перегиба шлангов. Диаметральное увеличение шлангов также усложняет достижение цели конфиденциальности, являющейся составной частью технического результата настоящего изобретения, и ограничивает функциональные возможности устройства тем, что суммарный диаметральный размер меньшего количества шлангов согласуется с входным диаметром горловины сокоприемника. Последнее актуально при обеспечении индивидуального многоточечного способа сбора сока, когда в сокоприемник направляется шланг от каждой точки забора независимо и автономно. 2 6777 1 Использование большого количества разветвителей в виде двойников, тройников и т.д., в свою очередь, тоже приводит к повышению материалоемкости, усложняет устройство централизованного и многоточечного сбора сока количественно, увеличивая число соединяемых узлов. Перечисленные недостатки устройства, относящегося к источнику 1, приводят к увеличению затрат времени и труда на осуществление производственных работ, потерям сока, в большом количестве трудно герметизируемых соединений, а также недоборам сока, функционально ограниченным устройством его сбора. Все это, в результате, снижает производительность труда лиц занятых на добыче сока, ограничивая процесс уровнем кустарного, индивидуального одноточечного, промысла. К недостаткам всех известных устройств для сбора сока следует отнести и то, что их системы открыты для вмешательства посторонних лиц и не защищены от поздневесеннего промерзания и закупорки. Известно также устройство для сбора сока, содержащее трубочку, один конец которой вставлен в отверстие, выполненное в стволе дерева, а другой расположен над горловиной сокосборника 2, с. 53. Однако использование трубочки малого диаметра не практикуется, т.к. ее размер, в свою очередь, диктует небольшой размер заборного отверстия в стволе дерева, существенно снижая эффективность соковыделения. Поэтому, в практике заготовки сока, используют толстостенную (толстую) деревянную трубку. Устройство, выполненное в виде толстостенной трубки, вставленной одним концом в тело дерева, а другим - расположенное над горловиной сокосборника и выбрано за прототип настоящего изобретения. Настоящее устройство, выполненное в виде толстостенной трубки, обладает недостатками. К их числу следует отнести 1. В качестве сокосборника необходимо использовать посуду с достаточно широкой горловиной необходимость соблюдения соосности установки и ее сохранения, посуды относительно вытекаемых капель повышенная загрязненность продукта, из-за попадания в него атмосферных осадков, пыли, мусора, насекомых. 2. Отсутствует конфиденциальность процесса сбора сока, из-за чего вмешательство посторонних лиц нарушает и омрачает промысел толстая трубка, используемая как сокопровод, имеет значительную длину, ее глубокое, продольное сверление связано с определенными сложностями. 3. Настоящее устройство, функционально ограничено кустарноиндивидуальной областью применения, что обусловливает низкую производительность труда при его использовании. Технический результат изобретения достигается соответственным устранением перечисленных недостатков. Во-первых толстостенная трубка со стороны свободного конца снабжена тонкой трубкой с учетом ее герметичной посадки, другой конец которой вставлен в горловину сокосборника и снабжен эластичной шторкой, эластичная шторка одета с натягом на конец тонкой трубки, перпендикулярно продольной оси тонкой трубки и расположена над горловиной сокосборника с возможностью ее закрытия. В толстостенной трубке выполнено продольное отверстие, на выходе которого размещен конец тонкой трубки. Как вариант продольное отверстие в толстой трубке, может быть выполнено ступенчатым. Во-вторых толстостенная трубка со стороны свободного конца, снабжена тонкой трубкой с учетом ее герметичной посадки, другой конец которой вставлен в горловину сокосборника. 3 6777 1 В толстостенной трубке выполнено продольное отверстие, на выходе которого размещен конец тонкой трубки. Как вариант продольное отверстие может быть выполнено ступенчатым. Толстостенная трубка выполнена укороченной и утоплена в стволе дерева, тонкая трубка развернута параллельно стволу и уложена в выполненную в коре бороздку, а сокосборник установлен в земле в размещенной ниже нулевой отметки нише, причем место отбора сока, тонкая трубка в бороздке и верхняя часть ниши декоративно сокрыты. Толстостенная трубка в месте разворота тонкой трубки снабжена вырезкой. Продольное отверстие в толстостенной трубке со стороны ее свободного конца выполнено глухим, а конец тонкой трубки размещен в боковом радиальном отверстии, сообщающимся с продольным отверстием. Сокосборник установлен в нишу, вынесенную из района сокосбора, а тонкая трубка удлинена и декоративно сокрыта на всем ее протяжении. Вся система трубок декоративно сокрыта. Достижение цели конфиденциальности путем сокрытия элементов устройства в бороздке, земле, мхе, траве, листьях, нише и т.д., повышает теплоизоляционную устойчивость системы сбора, снижая порог ее промерзания и закупорки. Таким образом, наряду с достижением цели конфиденциальности параллельно решается еще одна актуальная проблема, отнесенная источником Л-1 к недостаткам централизованного сокосбора. Это проблема промерзания сокопроводов на отдельных участках при поздневесенних заморозках. В-третьих толстостенная трубка со стороны свободного конца, снабжена тонкой трубкой с учетом ее герметичной посадки, другой конец которой вставлен в сокосборник. В толстостенной трубке выполнено продольное отверстие, на выходе которого размещен конец тонкой трубки. Продольное отверстие, в толстостенной трубке, выполнено ступенчатым. Перечисленные признаки устройства позволяют реализовать многоточечный сбор сока путем присоединения соответствующей индивидуальной трубки к одному сокосборнику. Сокосборник установлен в нишу, вынесенную из района сокосбора, а тонкая трубка удлинена. К сокосборнику подведена магистральная трубка, к которой присоединены свободные концы индивидуальных тонких трубок, соединенных с вставленными в стволы деревьев толстостенными трубками. Тонкие трубки присоединены к магистральной трубке посредством соединительной муфты, снабженной центральным продольным отверстием с входом и выходом для магистральной трубки и боковыми радиальными отверстиями, сообщающимися с центральным,в которые вставлены индивидуальные тонкие трубки, а также групповые, объединяющие несколько индивидуальных. На фиг. 1 изображен одноточечный, индивидуальный, а на фиг. 2 - конфиденциальный способы сбора сока. На фиг. 3 и 4 изображен главный вид в разрезе, фиг. 3, и вид сбоку фиг. 4, толстой укороченной трубки, изготовленной в виде пробки с вырезкой. На фиг. 5 изображен разрез укороченной толстой трубки с радиальным боковым отверстием. На фиг. 6 чертежа изображена централизованная схема сбора сока с системой индивидуальных 15, групповых 16 и магистральной 14 трубок, связанных посредством соединительных муфт 17. На фиг. 7 показан чертеж варианта соединительной муфты 17. На фиг. 8 изображена схема многоточечного индивидуального сбора сока непосредственно в один сокосборник. На фиг. 9 изображена схема многоточечного централизованного сбора сока. На фиг. 1 изображено дерево 1, из которого собирается сок. В нижней части его ствола выполнено 4 6777 1 отверстие 2, куда одним концом плотно посажена толстостенная (толстая) деревянная трубка 3. Внутри трубки 3, имеется продольное отверстие 4, а со стороны второго, свободного конца толстой трубки 3, в ее продольное отверстие 4, плотно вставлена гибкая, тонкая трубка 5. Продольное отверстие 4, в толстой трубке 3, в ее продольном сечении может быть выполнено ступенчатым. В этом случае часть продольного отверстия 4, в месте соединения трубок 3 и 5, согласуется с наружным диаметром трубки 5, а остальная часть продольного отверстия 4 приближается к внутреннему диаметру тонкой трубки 5. Конец тонкой трубки 5 вставлен в горловину сокосборника 6 и снабжен эластичной шторкой 7 с возможностью закрытия горловины сокосборника. Шторка 7 может быть изготовлена из тонкой резины и по размеру соответствовать (с превышением) закрываемой горловине сокосборника. Приблизительно в центре шторки 7 прокалывается отверстие, и она плотно натягивается на свободный конец тонкой трубки 5. На фиг. 2 изображено дерево 1 с отверстием 2 и толстостенной трубкой 3 в нем. Трубка 3 здесь изготовлена укороченной, в виде пробки, со скошенным на конус концом, обращенным к дереву. В этом конфиденциальном варианте трубка 3 забита в отверстие 2 заподлицо или несколько утоплена, относительно наружного слоя коры дерева 1, тонкая трубка 5 удлинена, развернута и уложена в бороздку 8. Бороздка 8 проделывается в верхнем ороговевшем слое коры дерева, исключая повреждение живой древесной ткани, и имеет протяженность ниже нулевой отметки 9. Торцевая часть толстой трубки 3 и тонкая трубка 5 в бороздке 8 декоративно скрывается кусочками коры, посаженной, например, на клей или другую липкую основу. Декоративное сокрытие может быть осуществлено путем замазки, под цвет древесной коры, например пластилином, заклеено липучей имитационно-декоративной лентой и т.д. В районе дерева 1, ниже нулевой отметки 9, прокладывается трубка 5. Трасса трубки 5 может быть проложена и непосредственно по земле с последующей ее маскировкой (сокрытием) мхом, листьями, травой и т.д. Верхняя часть ниши 10 также закрывается и маскируется. Изменяя протяженность тонкой трубки 5, сокосборник 6 может быть вынесен из района сокосбора. На фиг. 3 показана укороченная толстостенная трубка 3, изготовленная в виде пробки с продольным, ступенчатым отверстием 4. Она снабжена вырезкой 11 для разворота тонкой трубки 5 при ее укладке в бороздку 8 параллельно стволу дерева 1. Если толстая трубка 5 изготовлена с радиальным боковым отверстием 12, сообщающимся с продольным отверстием 4, так как показано на фиг. 5, то необходимость ее разворота при укладке в бороздку 8 отпадает. При централизованном способе, фиг. 6, сбор сока осуществляется в один объемный сокосборник 13, который может быть вынесен из района сокосбора. Индивидуальные 15 и групповые 16 трубки связываются с сокосборником 13 при помощи магистральной трубки 14. Различное, многовариантное соединение трубок осуществляется с помощью соединительных муфт 17, фиг. 6, продольный разрез одной из которых показан на фиг. 7 чертежа. Соединительная муфта 17 имеет центральное отверстие 18 для входа и выхода магистрали и радиальные отверстия 19 для присоединения индивидуальных 15 и групповых 16 трубок. Многоточечный сбор в один индивидуальный сокосборник, фиг. 8, включает в себе дерево 1, в ряд отверстий дерева посажены толстые трубки 3, которые индивидуально снабжены тонкими трубками 5, также индивидуально направленными в сокосборник 6 через шторку 7. Сокосборник 6, в данном варианте сбора сока, установлен непосредственно на земле, на уровне нулевой отметки 9. 5 6777 1 Многоточечный централизованный сбор сока, фиг. 9, содержит соединительную муфту 17, в боковые радиальные отверстия 19 которой вставлены концы тонких трубок 5. Центральное отверстие 18 соединительной муфты 17 входом и выходом транзитно связано с магистральной трубкой 14. Муфта 17 опирается на поддерживающую вилку 20. Она может быть подвязана к стволу дерева, расположена на земле, что не принципиально. Технология сбора сока очевидна из чертежей фиг. 1, 2, 6, 8, 9. Накапливаясь в отверстии 2, дерева 1, древесный сок по каналам трубок 3, 5 поступает в сокосборник 6, закрытый шторкой 7, фактически без контакта с окружающей средой,что обеспечивает высокую чистоту, собираемого продукта, при сравнительной простоте,надежности и универсальности защиты горловины сокосборника. В случае централизованного сбора сока фиг. 6 сок по индивидуальным трубкам 15,через соединительные муфты 17, через групповые 16 и магистральную трубку 14 поступает в сокосборник 13. При многоточечном сборе сока, фиг. 8, 9, он поступает от каждой точки индивидуально или в сокосборник 6, или в магистраль 14 посредством соединительной муфты 17. В последнем случае муфта может быть подключена транзитно в магистраль 14 или индивидуально. При индивидуальном подключении муфты 17 вход ее центрального отверстия 18, фиг. 7 заглушается, а выход трубкой направляется в индивидуальный сокосборник 6. Во избежание перекрытия каналов трубками центральный канал 18 соединительной муфты 17 и радиальные отверстия 19 муфты выполнены ступенчатыми. По окончании процесса заготовки продольное отверстие 4 в толстостенной трубке 3 закупоривается деревянной пробочкой, заправленной под конус и спиливается (обламывается) заподлицо с трубкой 3, выступающая часть которой (при наличии) забивается в отверстие 2 и также спиливается. Все варианты толстой трубки 3, а также соединительных муфт 17, могут изготавливаться из дерева. При соблюдении герметичности в соединениях сок в сокосборник будет продвигаться не только за счет естественного уклона местности, он будет проталкиваться на выход за счет сил межклеточного и внутриклеточного давления. Это дает возможность осуществлять централизованный сбор сока и при отсутствии уклона трубок по направлению движения жидкого продукта. Прокладку длинных магистральных трасс при подготовительном производстве сбора сока, особенно централизованным методом, можно осуществлять под плуг и сохранять в межсезонье, а систему индивидуально-групповых трубок при необходимости можно воспроизводить ежесезонно, с учетом эксплуатируемого района. Использование настоящего технического решения позволит существенно увеличить объемы заготовок и потребление человеком ценного пищевого продукта, каким является древесный сок, природный ресурс которого в настоящее время почти не использован. Источники информации 1. Грязькин А.В., Евдокимов , Егоренков .А., и др. Подсочка и побочное пользование лесом Учебное пособие для ВУЗов. -. Экология, 1993. - С. 198-201, рис. 50, 51. 2. Мурох В.И., Стекольников Л.И. Наш зеленый исцеляющий друг. - Мн. Ураджай,1987. - С. 53. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
