Устройство для записи, диагностического тестирования и коррекции волновых процессов биообъектов

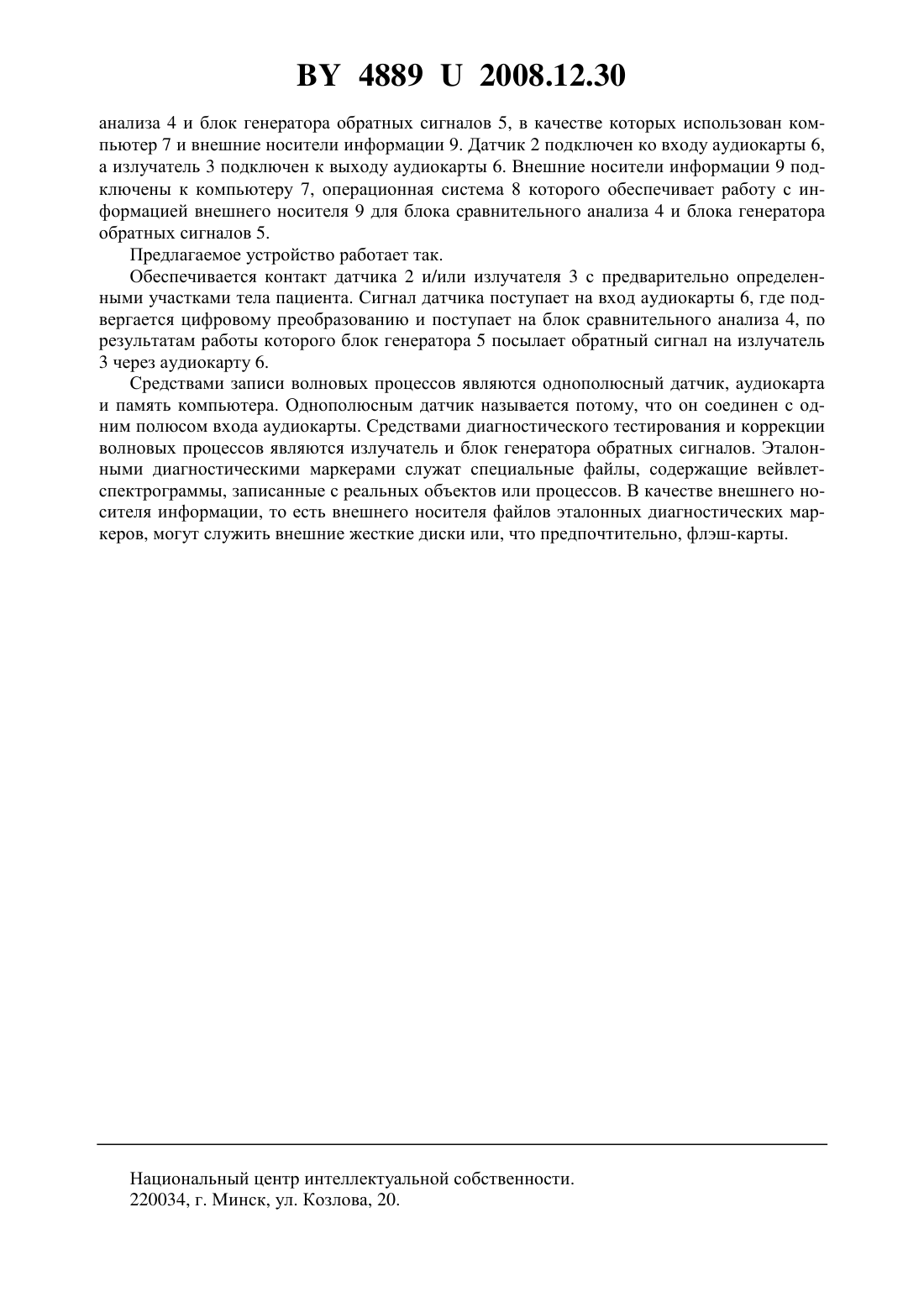

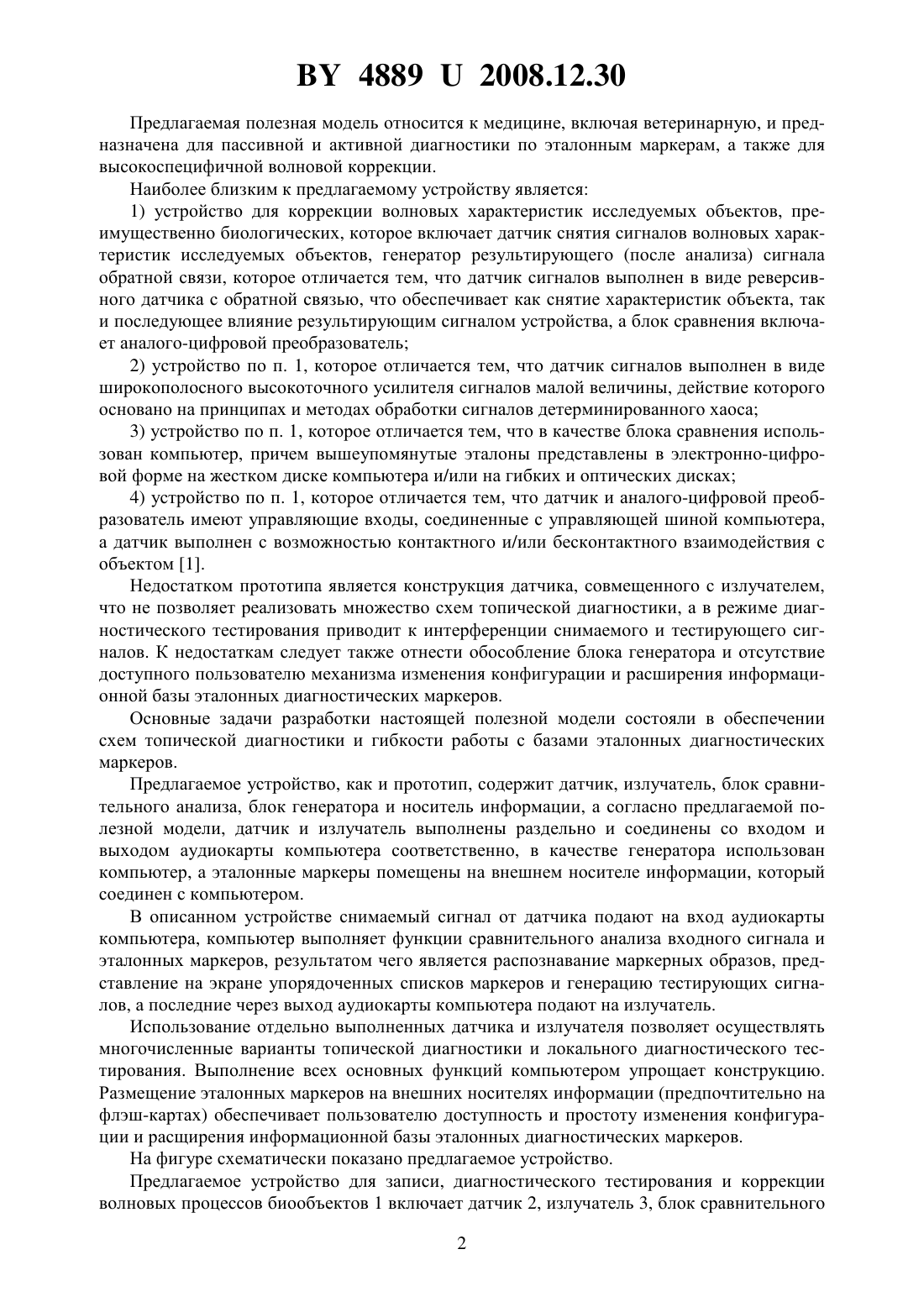

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ЗАПИСИ, ДИАГНОСТИЧЕСКОГО ТЕСТИРОВАНИЯ И КОРРЕКЦИИ ВОЛНОВЫХ ПРОЦЕССОВ БИООБЪЕКТОВ(71) Заявители Калманович Александр КировичЛукьянов Александр ОлеговичРостовец Владимир Николаевич(72) Авторы Калманович Александр КировичЛукьянов Александр ОлеговичРостовец Владимир Николаевич(73) Патентообладатели Калманович Александр КировичЛукьянов Александр ОлеговичРостовец Владимир Николаевич(57) Устройство для записи, диагностического тестирования и коррекции волновых процессов объектов исследования, преимущественно биологических, включает однополюсный датчик, излучатель, блок сравнительного анализа снятого волнового сигнала и эталонных диагностических маркеров, блок генератора обратных сигналов и носитель информации, отличающееся тем, что в качестве блока сравнительного анализа и блока генератора использован компьютер, датчик и излучатель выполнены раздельно и соединены со входом и выходом аудиокарты компьютера соответственно, а эталонные маркеры помещены на внешнем носителе информации, который соединен с компьютером.(56) 1. Декларационный патент Украины на изобретение 34389 А, МПК 661 5/00, А 61 В 5/04, А 61 Н 39/02, 2001. Устройство для записи, диагностического тестирования и коррекции волновых процессов объектов исследования, преимущественно биологических, включает однополюсный датчик, излучатель, блок сравнительного анализа снятого волнового сигнала и эталонных маркеров, блок генератора обратных сигналов и носитель информации. В качестве блока сравнительного анализа и блока генератора использован компьютер, датчик и излучатель выполнены раздельно и соединены со входом и выходом аудиокарты компьютера соответственно, а эталонные маркеры помещены на внешнем носителе информации,который соединен с компьютером. 48892008.12.30 Предлагаемая полезная модель относится к медицине, включая ветеринарную, и предназначена для пассивной и активной диагностики по эталонным маркерам, а также для высокоспецифичной волновой коррекции. Наиболее близким к предлагаемому устройству является 1) устройство для коррекции волновых характеристик исследуемых объектов, преимущественно биологических, которое включает датчик снятия сигналов волновых характеристик исследуемых объектов, генератор результирующего (после анализа) сигнала обратной связи, которое отличается тем, что датчик сигналов выполнен в виде реверсивного датчика с обратной связью, что обеспечивает как снятие характеристик объекта, так и последующее влияние результирующим сигналом устройства, а блок сравнения включает аналого-цифровой преобразователь 2) устройство по п. 1, которое отличается тем, что датчик сигналов выполнен в виде широкополосного высокоточного усилителя сигналов малой величины, действие которого основано на принципах и методах обработки сигналов детерминированного хаоса 3) устройство по п. 1, которое отличается тем, что в качестве блока сравнения использован компьютер, причем вышеупомянутые эталоны представлены в электронно-цифровой форме на жестком диске компьютера и/или на гибких и оптических дисках 4) устройство по п. 1, которое отличается тем, что датчик и аналого-цифровой преобразователь имеют управляющие входы, соединенные с управляющей шиной компьютера,а датчик выполнен с возможностью контактного и/или бесконтактного взаимодействия с объектом 1. Недостатком прототипа является конструкция датчика, совмещенного с излучателем,что не позволяет реализовать множество схем топической диагностики, а в режиме диагностического тестирования приводит к интерференции снимаемого и тестирующего сигналов. К недостаткам следует также отнести обособление блока генератора и отсутствие доступного пользователю механизма изменения конфигурации и расширения информационной базы эталонных диагностических маркеров. Основные задачи разработки настоящей полезной модели состояли в обеспечении схем топической диагностики и гибкости работы с базами эталонных диагностических маркеров. Предлагаемое устройство, как и прототип, содержит датчик, излучатель, блок сравнительного анализа, блок генератора и носитель информации, а согласно предлагаемой полезной модели, датчик и излучатель выполнены раздельно и соединены со входом и выходом аудиокарты компьютера соответственно, в качестве генератора использован компьютер, а эталонные маркеры помещены на внешнем носителе информации, который соединен с компьютером. В описанном устройстве снимаемый сигнал от датчика подают на вход аудиокарты компьютера, компьютер выполняет функции сравнительного анализа входного сигнала и эталонных маркеров, результатом чего является распознавание маркерных образов, представление на экране упорядоченных списков маркеров и генерацию тестирующих сигналов, а последние через выход аудиокарты компьютера подают на излучатель. Использование отдельно выполненных датчика и излучателя позволяет осуществлять многочисленные варианты топической диагностики и локального диагностического тестирования. Выполнение всех основных функций компьютером упрощает конструкцию. Размещение эталонных маркеров на внешних носителях информации (предпочтительно на флэш-картах) обеспечивает пользователю доступность и простоту изменения конфигурации и расщирения информационной базы эталонных диагностических маркеров. На фигуре схематически показано предлагаемое устройство. Предлагаемое устройство для записи, диагностического тестирования и коррекции волновых процессов биообъектов 1 включает датчик 2, излучатель 3, блок сравнительного 2 48892008.12.30 анализа 4 и блок генератора обратных сигналов 5, в качестве которых использован компьютер 7 и внешние носители информации 9. Датчик 2 подключен ко входу аудиокарты 6,а излучатель 3 подключен к выходу аудиокарты 6. Внешние носители информации 9 подключены к компьютеру 7, операционная система 8 которого обеспечивает работу с информацией внешнего носителя 9 для блока сравнительного анализа 4 и блока генератора обратных сигналов 5. Предлагаемое устройство работает так. Обеспечивается контакт датчика 2 и/или излучателя 3 с предварительно определенными участками тела пациента. Сигнал датчика поступает на вход аудиокарты 6, где подвергается цифровому преобразованию и поступает на блок сравнительного анализа 4, по результатам работы которого блок генератора 5 посылает обратный сигнал на излучатель 3 через аудиокарту 6. Средствами записи волновых процессов являются однополюсный датчик, аудиокарта и память компьютера. Однополюсным датчик называется потому, что он соединен с одним полюсом входа аудиокарты. Средствами диагностического тестирования и коррекции волновых процессов являются излучатель и блок генератора обратных сигналов. Эталонными диагностическими маркерами служат специальные файлы, содержащие вейвлетспектрограммы, записанные с реальных объектов или процессов. В качестве внешнего носителя информации, то есть внешнего носителя файлов эталонных диагностических маркеров, могут служить внешние жесткие диски или, что предпочтительно, флэш-карты. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
