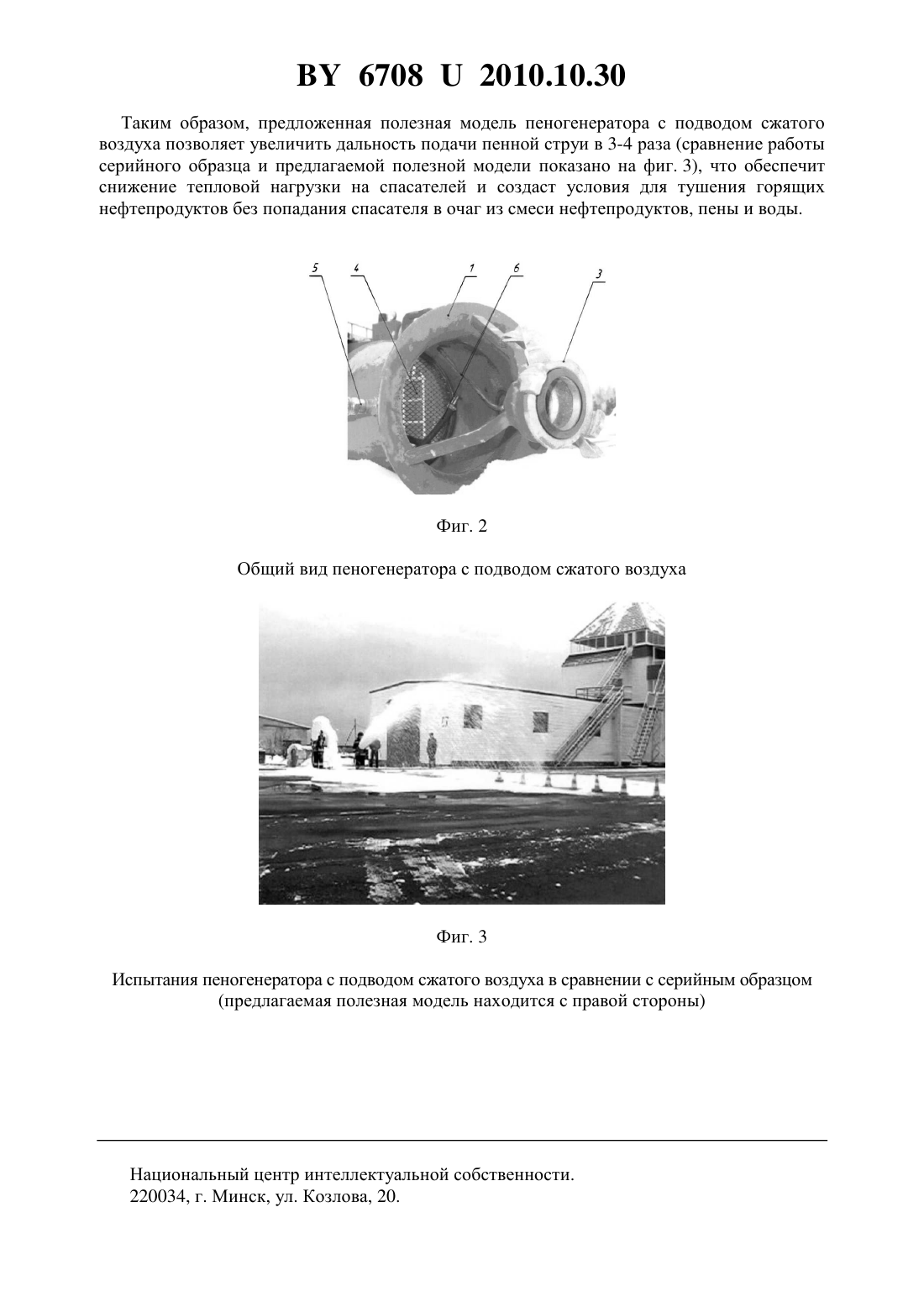

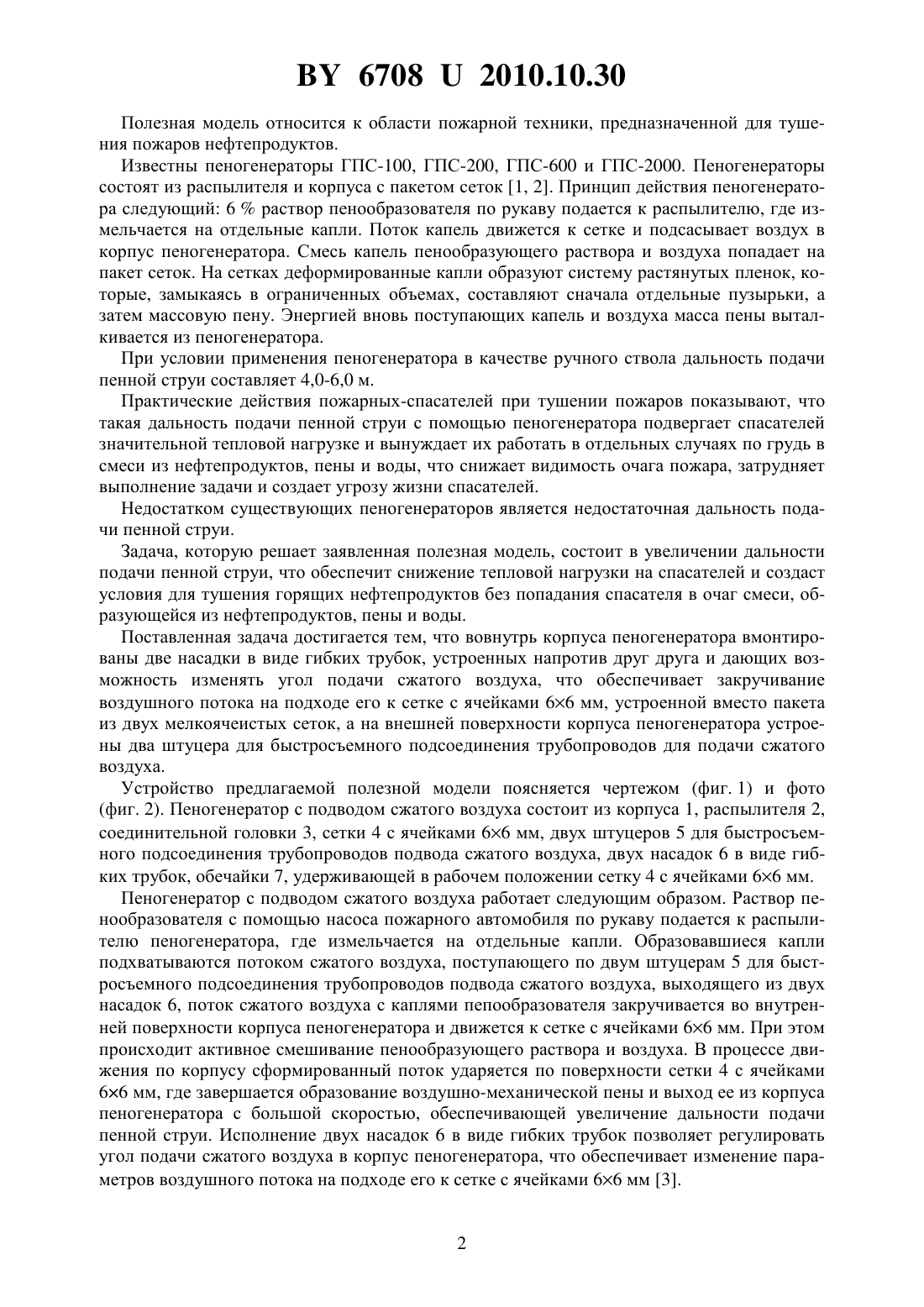

Пеногенератор с подводом сжатого воздуха

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Государственное учреждение образования Институт переподготовки и повышения квалификации Министерства по чрезвычайным ситуациям Республики Беларусь(72) Авторы Кондратович Александр Андреевич Маковчик Александр Васильевич(73) Патентообладатель Государственное учреждение образования Институт переподготовки и повышения квалификации Министерства по чрезвычайным ситуациям Республики Беларусь(57) Пеногенератор с подводом сжатого воздуха, содержащий корпус, распылитель, соединительную головку и обечайку, отличающийся тем, что на внешней поверхности корпуса устроены два штуцера для быстросъемного подсоединения трубопроводов подвода сжатого воздуха, внутри корпуса размещены две насадки в виде гибких трубок, на выходе из корпуса смонтирована сетка с ячейками 66 мм.(56) 1. Иванов А.Ф., Алексеев П.П., Безбородько М.Д. и др. Пожарная техника. 1. Пожарнотехническое оборудование.- М. Стройиздат, 1988.- С. 415 (прототип). 2. СТБ 11.13.06-2009. Генераторы пены средней кратности. Госстандарт.- М., 2009.- С. 7. 3. Брюханов О.Н. и др. Основы гидравлики, теплотехники и аэродинамики.- М. ИНФРА-М,2005.- С. 251. 67082010.10.30 Полезная модель относится к области пожарной техники, предназначенной для тушения пожаров нефтепродуктов. Известны пеногенераторы ГПС-100, ГПС-200, ГПС-600 и ГПС-2000. Пеногенераторы состоят из распылителя и корпуса с пакетом сеток 1, 2. Принцип действия пеногенератора следующий 6 раствор пенообразователя по рукаву подается к распылителю, где измельчается на отдельные капли. Поток капель движется к сетке и подсасывает воздух в корпус пеногенератора. Смесь капель пенообразующего раствора и воздуха попадает на пакет сеток. На сетках деформированные капли образуют систему растянутых пленок, которые, замыкаясь в ограниченных объемах, составляют сначала отдельные пузырьки, а затем массовую пену. Энергией вновь поступающих капель и воздуха масса пены выталкивается из пеногенератора. При условии применения пеногенератора в качестве ручного ствола дальность подачи пенной струи составляет 4,0-6,0 м. Практические действия пожарных-спасателей при тушении пожаров показывают, что такая дальность подачи пенной струи с помощью пеногенератора подвергает спасателей значительной тепловой нагрузке и вынуждает их работать в отдельных случаях по грудь в смеси из нефтепродуктов, пены и воды, что снижает видимость очага пожара, затрудняет выполнение задачи и создает угрозу жизни спасателей. Недостатком существующих пеногенераторов является недостаточная дальность подачи пенной струи. Задача, которую решает заявленная полезная модель, состоит в увеличении дальности подачи пенной струи, что обеспечит снижение тепловой нагрузки на спасателей и создаст условия для тушения горящих нефтепродуктов без попадания спасателя в очаг смеси, образующейся из нефтепродуктов, пены и воды. Поставленная задача достигается тем, что вовнутрь корпуса пеногенератора вмонтированы две насадки в виде гибких трубок, устроенных напротив друг друга и дающих возможность изменять угол подачи сжатого воздуха, что обеспечивает закручивание воздушного потока на подходе его к сетке с ячейками 66 мм, устроенной вместо пакета из двух мелкоячеистых сеток, а на внешней поверхности корпуса пеногенератора устроены два штуцера для быстросъемного подсоединения трубопроводов для подачи сжатого воздуха. Устройство предлагаемой полезной модели поясняется чертежом (фиг. 1) и фото(фиг. 2). Пеногенератор с подводом сжатого воздуха состоит из корпуса 1, распылителя 2,соединительной головки 3, сетки 4 с ячейками 66 мм, двух штуцеров 5 для быстросъемного подсоединения трубопроводов подвода сжатого воздуха, двух насадок 6 в виде гибких трубок, обечайки 7, удерживающей в рабочем положении сетку 4 с ячейками 66 мм. Пеногенератор с подводом сжатого воздуха работает следующим образом. Раствор пенообразователя с помощью насоса пожарного автомобиля по рукаву подается к распылителю пеногенератора, где измельчается на отдельные капли. Образовавшиеся капли подхватываются потоком сжатого воздуха, поступающего по двум штуцерам 5 для быстросъемного подсоединения трубопроводов подвода сжатого воздуха, выходящего из двух насадок 6, поток сжатого воздуха с каплями пепообразователя закручивается во внутренней поверхности корпуса пеногенератора и движется к сетке с ячейками 66 мм. При этом происходит активное смешивание пенообразующего раствора и воздуха. В процессе движения по корпусу сформированный поток ударяется по поверхности сетки 4 с ячейками 66 мм, где завершается образование воздушно-механической пены и выход ее из корпуса пеногенератора с большой скоростью, обеспечивающей увеличение дальности подачи пенной струи. Исполнение двух насадок 6 в виде гибких трубок позволяет регулировать угол подачи сжатого воздуха в корпус пеногенератора, что обеспечивает изменение параметров воздушного потока на подходе его к сетке с ячейками 66 мм 3. 67082010.10.30 Таким образом, предложенная полезная модель пеногенератора с подводом сжатого воздуха позволяет увеличить дальность подачи пенной струи в 3-4 раза (сравнение работы серийного образца и предлагаемой полезной модели показано на фиг. 3), что обеспечит снижение тепловой нагрузки на спасателей и создаст условия для тушения горящих нефтепродуктов без попадания спасателя в очаг из смеси нефтепродуктов, пены и воды. Фиг. 2 Общий вид пеногенератора с подводом сжатого воздуха Фиг. 3 Испытания пеногенератора с подводом сжатого воздуха в сравнении с серийным образцом(предлагаемая полезная модель находится с правой стороны) Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
