Пеногенератор

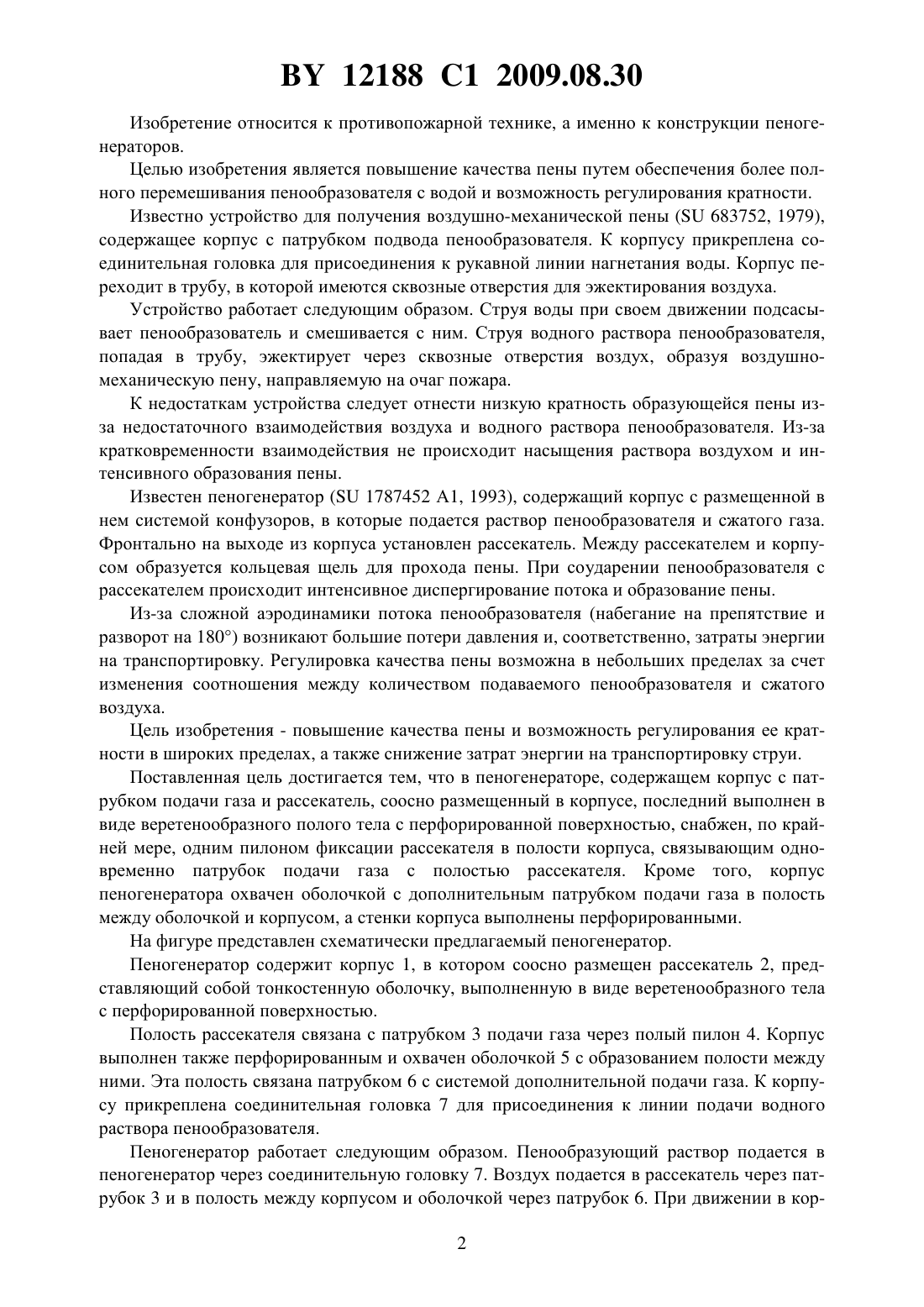

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Общество с ограниченной ответственностью Завод внедорожной техники(72) Авторы Астапов Валерий Петрович Нацевский Сергей Анатольевич Драбо Владимир Никадрович Жидович Анатолий Иосифович(73) Патентообладатель Общество с ограниченной ответственностью Завод внедорожной техники(57) 1. Пеногенератор, содержащий корпуспатрубком подачи газа, рассекатель, соосно размещенный в корпусе, отличающийся тем, что рассекатель выполнен в виде веретенообразного полого тела с перфорированной поверхностью, снабжен, по крайней мере, одним полым пилоном для фиксации рассекателя в полости корпуса, связывающим одновременно патрубок подачи газа с полостью рассекателя. 2. Пеногенератор по п. 1, отличающийся тем, что корпус охвачен оболочкой с дополнительным патрубком подачи газа в полость между оболочкой и корпусом, а стенки корпуса выполнены перфорированными. 12188 1 2009.08.30 Изобретение относится к противопожарной технике, а именно к конструкции пеногенераторов. Целью изобретения является повышение качества пены путем обеспечения более полного перемешивания пенообразователя с водой и возможность регулирования кратности. Известно устройство для получения воздушно-механической пены ( 683752, 1979),содержащее корпус с патрубком подвода пенообразователя. К корпусу прикреплена соединительная головка для присоединения к рукавной линии нагнетания воды. Корпус переходит в трубу, в которой имеются сквозные отверстия для эжектирования воздуха. Устройство работает следующим образом. Струя воды при своем движении подсасывает пенообразователь и смешивается с ним. Струя водного раствора пенообразователя,попадая в трубу, эжектирует через сквозные отверстия воздух, образуя воздушномеханическую пену, направляемую на очаг пожара. К недостаткам устройства следует отнести низкую кратность образующейся пены изза недостаточного взаимодействия воздуха и водного раствора пенообразователя. Из-за кратковременности взаимодействия не происходит насыщения раствора воздухом и интенсивного образования пены. Известен пеногенератор ( 1787452 А 1, 1993), содержащий корпус с размещенной в нем системой конфузоров, в которые подается раствор пенообразователя и сжатого газа. Фронтально на выходе из корпуса установлен рассекатель. Между рассекателем и корпусом образуется кольцевая щель для прохода пены. При соударении пенообразователя с рассекателем происходит интенсивное диспергирование потока и образование пены. Из-за сложной аэродинамики потока пенообразователя (набегание на препятствие и разворот на 180) возникают большие потери давления и, соответственно, затраты энергии на транспортировку. Регулировка качества пены возможна в небольших пределах за счет изменения соотношения между количеством подаваемого пенообразователя и сжатого воздуха. Цель изобретения - повышение качества пены и возможность регулирования ее кратности в широких пределах, а также снижение затрат энергии на транспортировку струи. Поставленная цель достигается тем, что в пеногенераторе, содержащем корпус с патрубком подачи газа и рассекатель, соосно размещенный в корпусе, последний выполнен в виде веретенообразного полого тела с перфорированной поверхностью, снабжен, по крайней мере, одним пилоном фиксации рассекателя в полости корпуса, связывающим одновременно патрубок подачи газа с полостью рассекателя. Кроме того, корпус пеногенератора охвачен оболочкой с дополнительным патрубком подачи газа в полость между оболочкой и корпусом, а стенки корпуса выполнены перфорированными. На фигуре представлен схематически предлагаемый пеногенератор. Пеногенератор содержит корпус 1, в котором соосно размещен рассекатель 2, представляющий собой тонкостенную оболочку, выполненную в виде веретенообразного тела с перфорированной поверхностью. Полость рассекателя связана с патрубком 3 подачи газа через полый пилон 4. Корпус выполнен также перфорированным и охвачен оболочкой 5 с образованием полости между ними. Эта полость связана патрубком 6 с системой дополнительной подачи газа. К корпусу прикреплена соединительная головка 7 для присоединения к линии подачи водного раствора пенообразователя. Пеногенератор работает следующим образом. Пенообразующий раствор подается в пеногенератор через соединительную головку 7. Воздух подается в рассекатель через патрубок 3 и в полость между корпусом и оболочкой через патрубок 6. При движении в кор 2 12188 1 2009.08.30 пусе раствор попадает в кольцевой зазор, в котором пронизывается струями газа (воздуха), истекающими через многочисленные отверстия в рассекателе и корпусе. Происходит активное насыщение раствора воздухом и образование пены. Кратность или качество пены регулируется в широких пределах за счет изменения количества подаваемого воздуха. Отсутствие сетки, обычно используемой для образования пены, позволяет оптимизировать аэродинамику проточной части пеногенератора и свести до минимума потери давления. За счет этого увеличивается дальность потока струи. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
