Заготовка для контактной Т-образной рельефной сварки

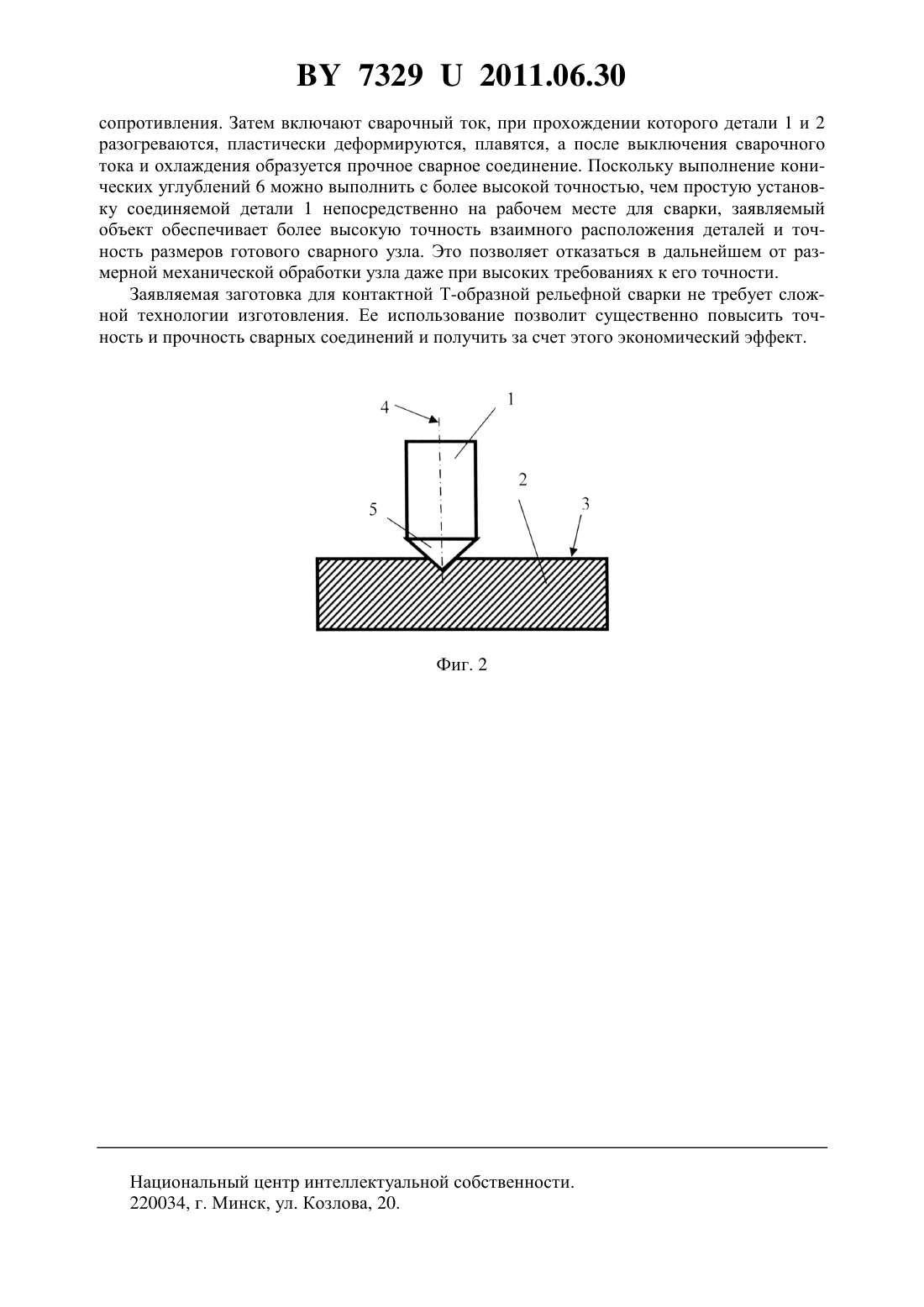

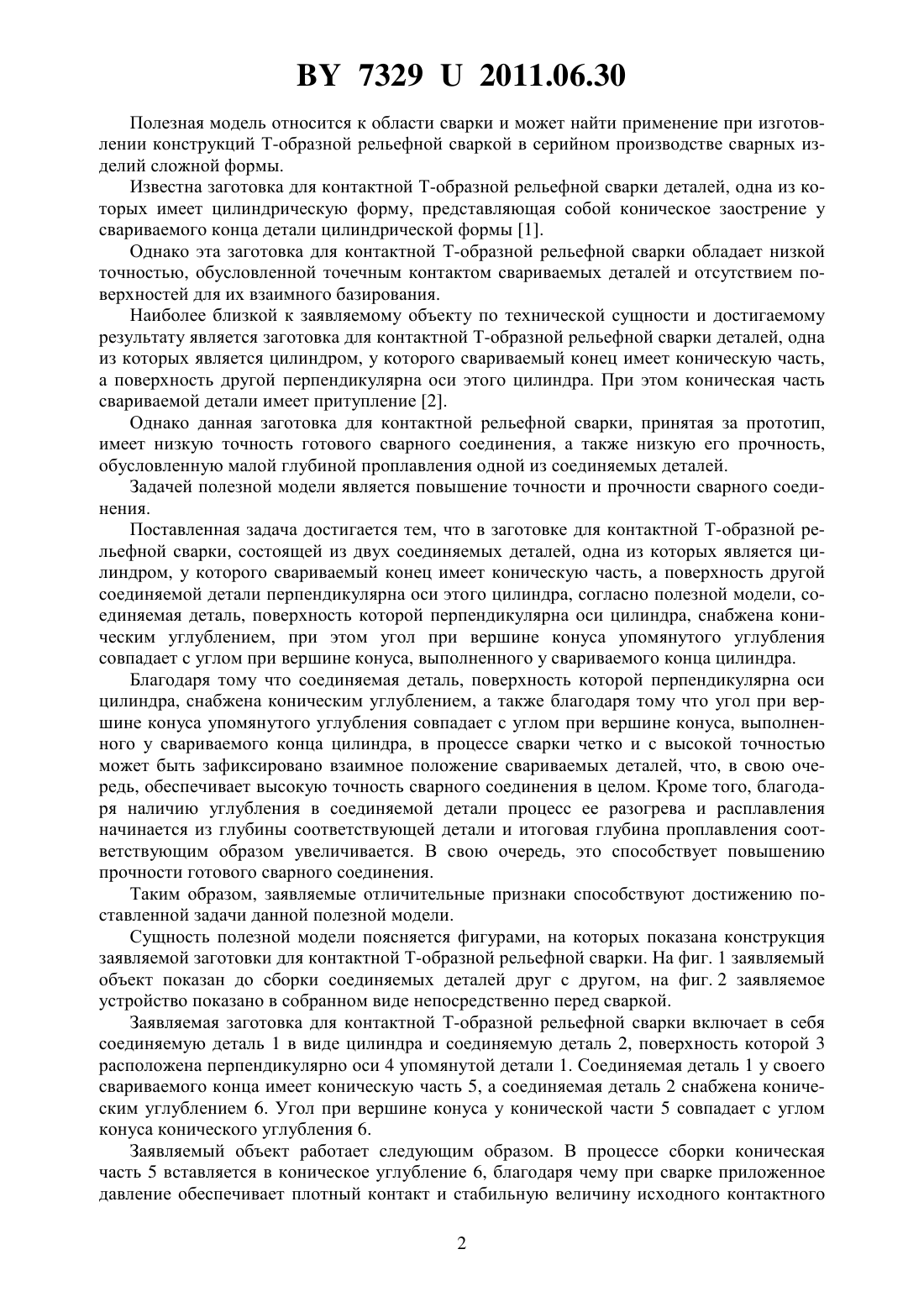

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ЗАГОТОВКА ДЛЯ КОНТАКТНОЙ Т-ОБРАЗНОЙ РЕЛЬЕФНОЙ СВАРКИ(71) Заявитель Государственное учреждение высшего профессионального образования БелорусскоРоссийский университет(72) Авторы Цумарев Юрий Алексеевич Емельянов Светозар Николаевич Бендик Татьяна Ивановна Попковский Виктор Александрович Катькало Александр Анатольевич(73) Патентообладатель Государственное учреждение высшего профессионального образования Белорусско-Российский университет(57) Заготовка для контактной Т-образной рельефной сварки, состоящая из двух соединяемых деталей, одна из которых является цилиндром, у которого свариваемый конец имеет коническую часть, а поверхность другой соединяемой детали перпендикулярна оси этого цилиндра, отличающаяся тем, что соединяемая деталь, поверхность которой перпендикулярна оси цилиндра, снабжена коническим углублением, при этом угол при вершине конуса упомянутого углубления совпадает с углом при вершине конуса, выполненного у свариваемого конца цилиндра. 73292011.06.30 Полезная модель относится к области сварки и может найти применение при изготовлении конструкций Т-образной рельефной сваркой в серийном производстве сварных изделий сложной формы. Известна заготовка для контактной Т-образной рельефной сварки деталей, одна из которых имеет цилиндрическую форму, представляющая собой коническое заострение у свариваемого конца детали цилиндрической формы 1. Однако эта заготовка для контактной Т-образной рельефной сварки обладает низкой точностью, обусловленной точечным контактом свариваемых деталей и отсутствием поверхностей для их взаимного базирования. Наиболее близкой к заявляемому объекту по технической сущности и достигаемому результату является заготовка для контактной Т-образной рельефной сварки деталей, одна из которых является цилиндром, у которого свариваемый конец имеет коническую часть,а поверхность другой перпендикулярна оси этого цилиндра. При этом коническая часть свариваемой детали имеет притупление 2. Однако данная заготовка для контактной рельефной сварки, принятая за прототип,имеет низкую точность готового сварного соединения, а также низкую его прочность,обусловленную малой глубиной проплавления одной из соединяемых деталей. Задачей полезной модели является повышение точности и прочности сварного соединения. Поставленная задача достигается тем, что в заготовке для контактной Т-образной рельефной сварки, состоящей из двух соединяемых деталей, одна из которых является цилиндром, у которого свариваемый конец имеет коническую часть, а поверхность другой соединяемой детали перпендикулярна оси этого цилиндра, согласно полезной модели, соединяемая деталь, поверхность которой перпендикулярна оси цилиндра, снабжена коническим углублением, при этом угол при вершине конуса упомянутого углубления совпадает с углом при вершине конуса, выполненного у свариваемого конца цилиндра. Благодаря тому что соединяемая деталь, поверхность которой перпендикулярна оси цилиндра, снабжена коническим углублением, а также благодаря тому что угол при вершине конуса упомянутого углубления совпадает с углом при вершине конуса, выполненного у свариваемого конца цилиндра, в процессе сварки четко и с высокой точностью может быть зафиксировано взаимное положение свариваемых деталей, что, в свою очередь, обеспечивает высокую точность сварного соединения в целом. Кроме того, благодаря наличию углубления в соединяемой детали процесс ее разогрева и расплавления начинается из глубины соответствующей детали и итоговая глубина проплавления соответствующим образом увеличивается. В свою очередь, это способствует повышению прочности готового сварного соединения. Таким образом, заявляемые отличительные признаки способствуют достижению поставленной задачи данной полезной модели. Сущность полезной модели поясняется фигурами, на которых показана конструкция заявляемой заготовки для контактной Т-образной рельефной сварки. На фиг. 1 заявляемый объект показан до сборки соединяемых деталей друг с другом, на фиг. 2 заявляемое устройство показано в собранном виде непосредственно перед сваркой. Заявляемая заготовка для контактной Т-образной рельефной сварки включает в себя соединяемую деталь 1 в виде цилиндра и соединяемую деталь 2, поверхность которой 3 расположена перпендикулярно оси 4 упомянутой детали 1. Соединяемая деталь 1 у своего свариваемого конца имеет коническую часть 5, а соединяемая деталь 2 снабжена коническим углублением 6. Угол при вершине конуса у конической части 5 совпадает с углом конуса конического углубления 6. Заявляемый объект работает следующим образом. В процессе сборки коническая часть 5 вставляется в коническое углубление 6, благодаря чему при сварке приложенное давление обеспечивает плотный контакт и стабильную величину исходного контактного 2 73292011.06.30 сопротивления. Затем включают сварочный ток, при прохождении которого детали 1 и 2 разогреваются, пластически деформируются, плавятся, а после выключения сварочного тока и охлаждения образуется прочное сварное соединение. Поскольку выполнение конических углублений 6 можно выполнить с более высокой точностью, чем простую установку соединяемой детали 1 непосредственно на рабочем месте для сварки, заявляемый объект обеспечивает более высокую точность взаимного расположения деталей и точность размеров готового сварного узла. Это позволяет отказаться в дальнейшем от размерной механической обработки узла даже при высоких требованиях к его точности. Заявляемая заготовка для контактной Т-образной рельефной сварки не требует сложной технологии изготовления. Ее использование позволит существенно повысить точность и прочность сварных соединений и получить за счет этого экономический эффект. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
