Мягкая плотина

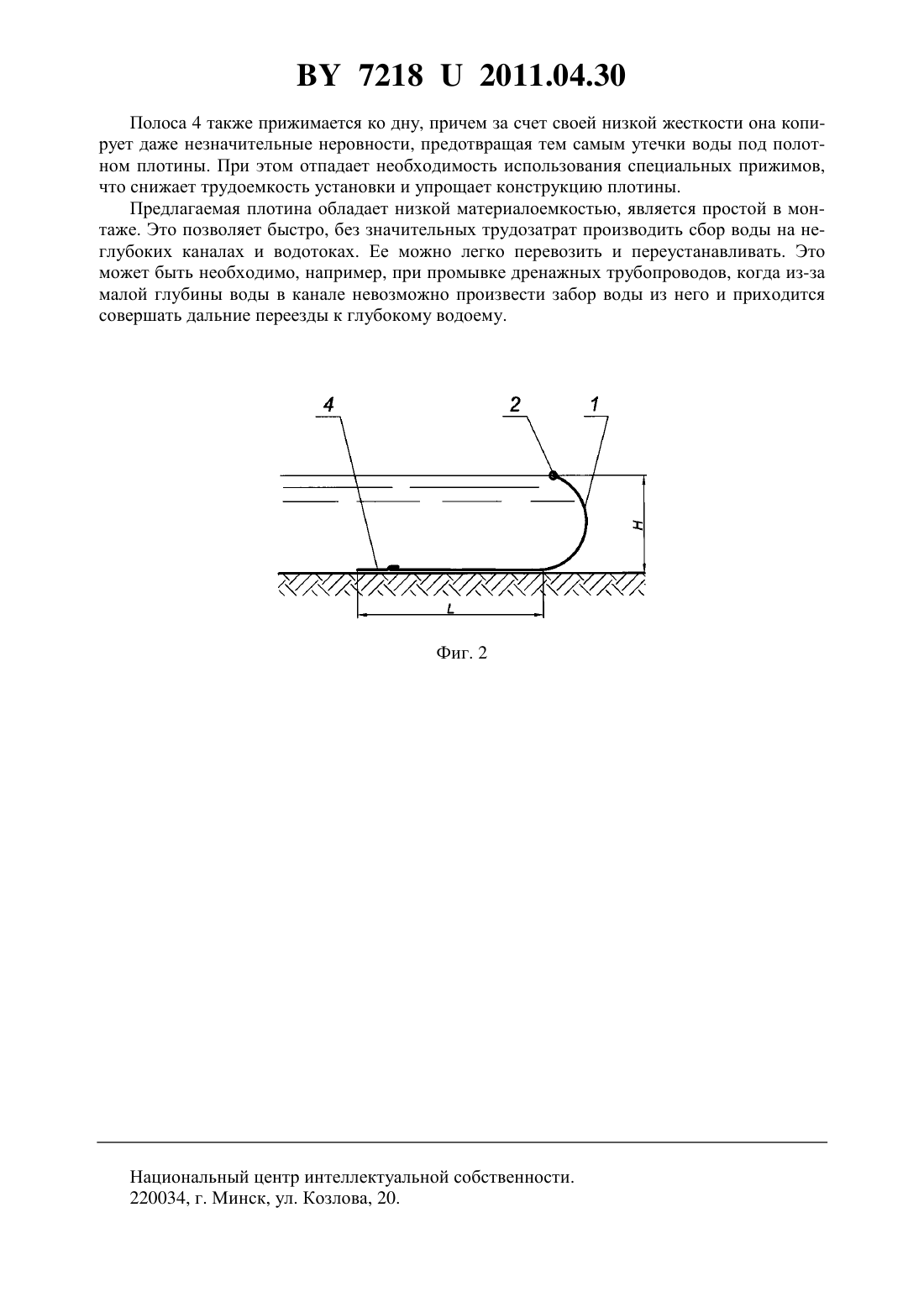

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское научное дочернее унитарное предприятие Институт мелиорации(72) Авторы Погодин Николай Никитич Болбышко Валерий Александрович(73) Патентообладатель Республиканское научное дочернее унитарное предприятие Институт мелиорации(57) Мягкая плотина, выполненная из гибкого водонепроницаемого полотна, одна часть которого расположена горизонтально на дне естественного русла или канала, а другая часть тросом закреплена на откосах, при этом длина горизонтальной части плотины превышает ее высоту не менее чем в 1,5 раза, отличающаяся тем, что она содержит полосу из гибкого водонепроницаемого полотна низкой жесткости, которая закреплена на передней кромке горизонтальной части плотины.(56) 1. Васильева И.А., Журавлев Г.И., Корюкин С.Н. и др. Гидротехнические сооружения Учеб. пособие для вузов / Под ред. Н.П.Розанова. - М. Стройиздат, 1978. - С. 381-382,рис. 29.2. 2. Патент 12965 1, 2010. 72182011.04.30 Полезная модель относится к гидротехническим сооружениям и может быть использована для временной аккумуляции воды. Известна мембранная плотина, включающая гибкое полотно, трос, соединенный с его верхней частью, и устройство для крепления нижней части полотна ко дну водотока 1. Недостатками такой плотины являются значительные утечки воды под плотиной и большие силы, действующие на ее крепление в нижней части. При этом для обеспечения восприятия усилий на плотину в ее нижней части и снижения утечек необходимы в большинстве случаев подготовка дна водотока или устройство специального основания, что делает установку плотины трудоемкой. Известна также мягкая плотина, выполненная из гибкого водонепроницаемого полотна, одна часть которого расположена горизонтально на дне естественного русла или канала, а другая часть тросом закреплена на откосах, при этом длина горизонтальной части плотины превышает ее высоту не менее чем в 1,5 раза 2. Такая плотина легко устанавливается, и для ее монтажа не требуется подготовка дна водотока. Однако при ее установке на передней кромке горизонтальной части полотна могут образовываться гофры, в результате чего вода будет просачиваться под плотиной. Для предотвращения этого явления передняя кромка нижней части полотна прижимается специальными прижимами. Установку прижимов необходимо производить в воде, в неблагоприятных условиях. Это влечет за собой значительное увеличение трудозатрат при установке плотины, необходимость использования специальных прижимов. Целью полезной модели является снижение трудоемкости установки, упрощение конструкции плотины. Достигается это тем, что мягкая плотина, выполненная из гибкого водонепроницаемого полотна, одна часть которого расположена горизонтально на дне естественного русла или канала, а другая часть тросом закреплена на откосах, при этом длина горизонтальной части плотины превышает ее высоту не менее чем в 1,5 раза, содержит полосу из гибкого водонепроницаемого полотна низкой жесткости, которая закреплена на передней кромке горизонтальной части плотины. Сущность предложенной полезной модели заключается в том, что полоса гибкого водонепроницаемого полотна низкой жесткости прижимается напором воды ко дну естественного русла или канала, более эффективно копируя при этом все неровности на дне и предотвращая тем самым утечки воды. На фиг. 1 показан общий вид мягкой плотины, на фиг. 2 - ее поперечное сечение. Мягкая плотина состоит из гибкого водонепроницаемого полотна 1 и троса 2, соединенного с его верхней частью, при этом нижняя часть полотна расположена горизонтально на дне водотока, при этом ее длинапревышает высоту плотины Н не менее чем в 1,5 раза. Трос закреплен на анкерах 3 на откосах естественного русла или канала. На передней кромке горизонтальной части полотна закреплена полоса 4, выполненная из гибкого водонепроницаемого полотна низкой жесткости. Выполнить всю мягкую плотину из гибкого водонепроницаемого полотна низкой жесткости не представляется возможным по условиям прочности. При установке полотно плотины расстилается на дне и откосах естественного русла или канала. Затем трос 2, соединенный с верхней частью полотна, крепится анкерами 3 на откосах. При установке плотины необходимо соблюдать соотношение высоты плотины и ее части, расположенной горизонтально на дне канала, таким образом, чтобы длина полотна расположенного горизонтально превышала высоту плотины более чем в 1,5 раза. В процессе набора воды давление воды прижимает горизонтально расположенное полотно ко дну канала или естественного русла. При этом за счет сил трения между полотном и дном удерживается в неподвижном состоянии нижняя часть плотины. 72182011.04.30 Полоса 4 также прижимается ко дну, причем за счет своей низкой жесткости она копирует даже незначительные неровности, предотвращая тем самым утечки воды под полотном плотины. При этом отпадает необходимость использования специальных прижимов,что снижает трудоемкость установки и упрощает конструкцию плотины. Предлагаемая плотина обладает низкой материалоемкостью, является простой в монтаже. Это позволяет быстро, без значительных трудозатрат производить сбор воды на неглубоких каналах и водотоках. Ее можно легко перевозить и переустанавливать. Это может быть необходимо, например, при промывке дренажныхтрубопроводов, когда из-за малой глубины воды в канале невозможно произвести забор воды из него и приходится совершать дальние переезды к глубокому водоему. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
