Воздухонагреватель

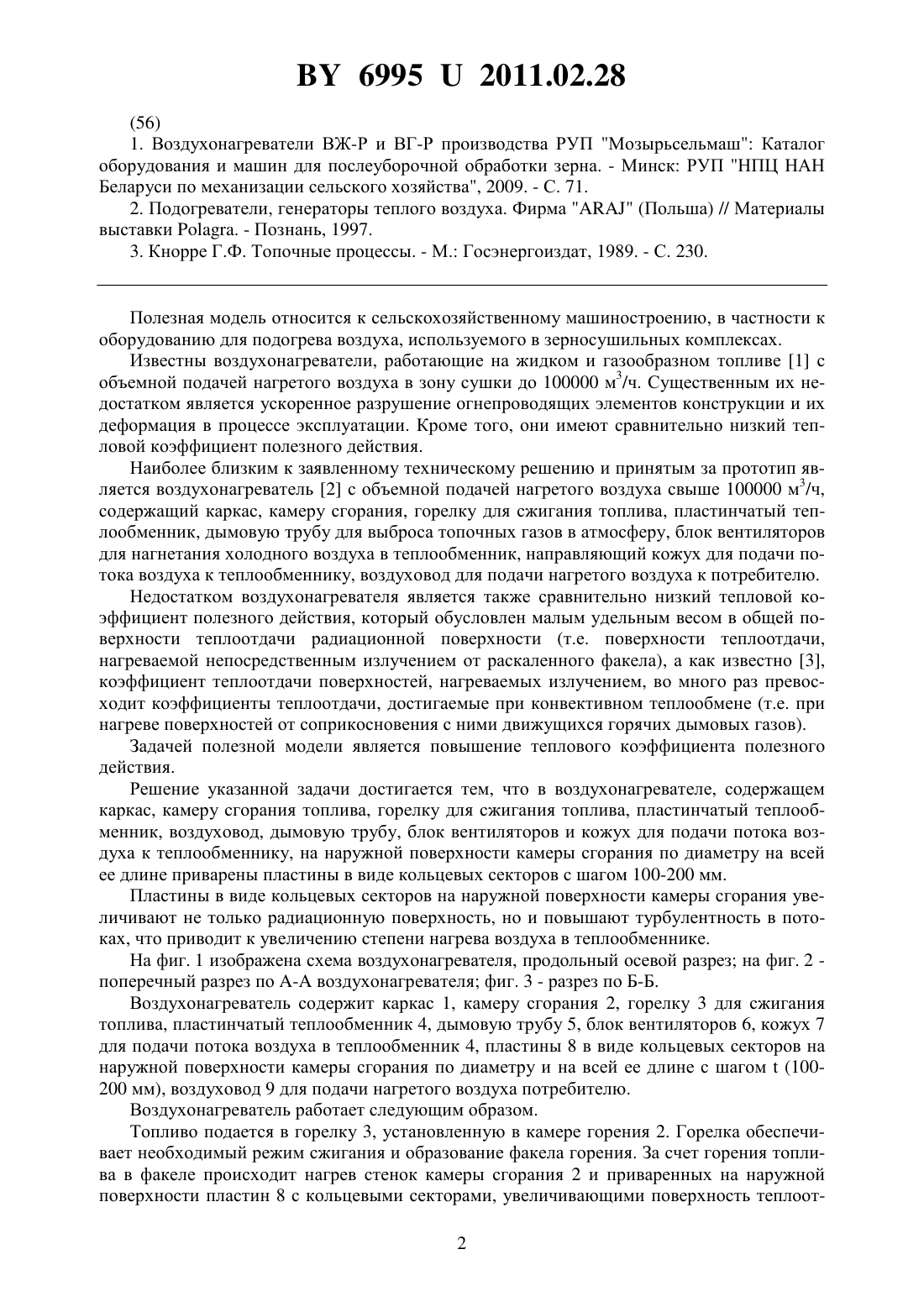

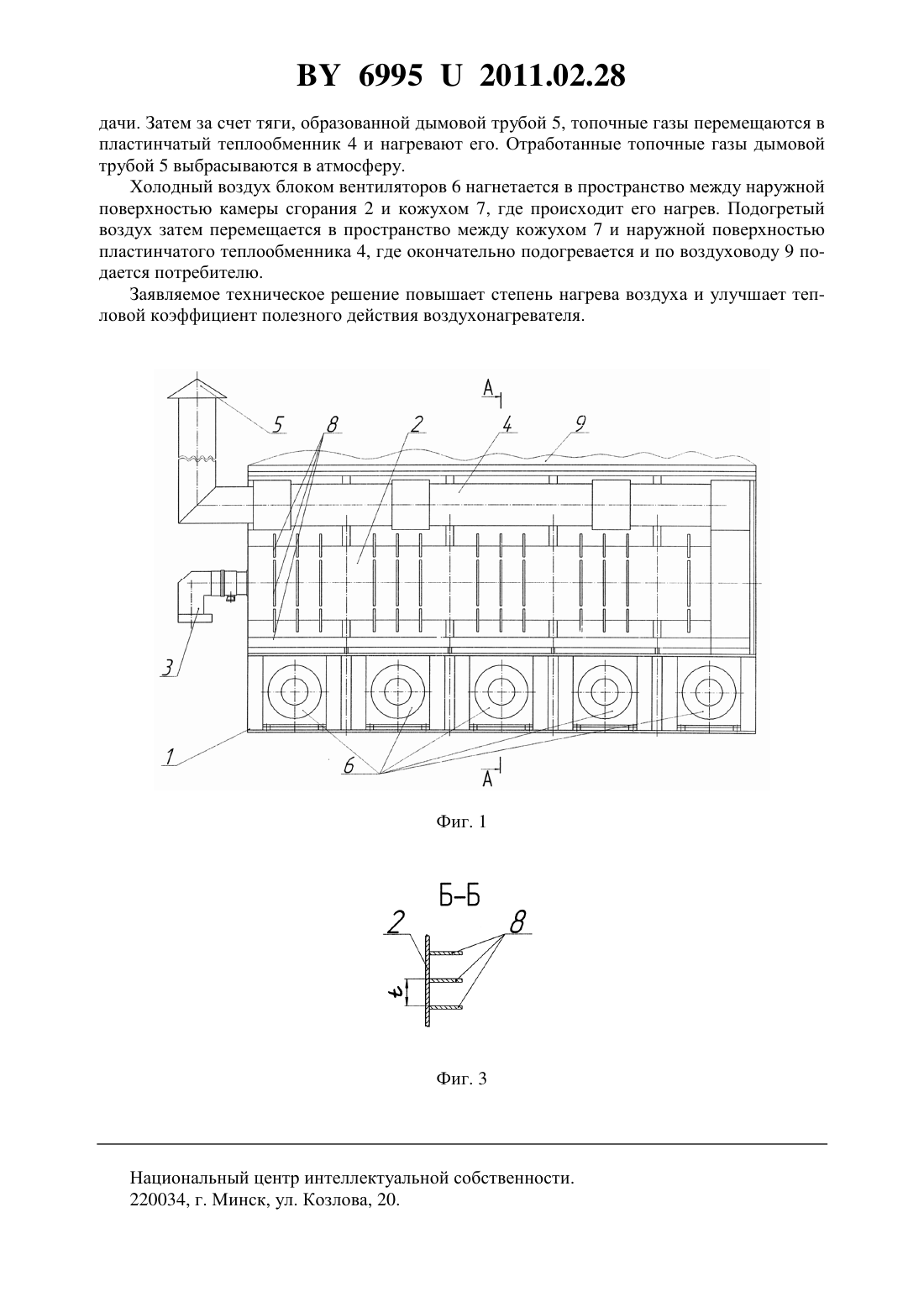

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Самосюк Владимир Георгиевич Чеботарев Валерий Петрович Барановский Иван Васильевич Кукса Сергей Антонович Голуб Владимир Иванович Жданович Венедикт Иванович(73) Патентообладатель Республиканское унитарное предприятие Научнопрактический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Воздухонагреватель, содержащий каркас, камеру сгорания топлива, горелку для сжигания топлива, пластинчатый теплообменник, воздуховод, дымовую трубу, блок вентиляторов и кожух для подачи потока воздуха к теплообменнику, отличающийся тем, что на наружной поверхности камеры сгорания по диаметру на всей ее длине приварены пластины в виде кольцевых секторов с шагом 100-200 мм.(56) 1. Воздухонагреватели ВЖ-Р и ВГ-Р производства РУП Мозырьсельмаш Каталог оборудования и машин для послеуборочной обработки зерна. - Минск РУП НПЦ НАН Беларуси по механизации сельского хозяйства, 2009. - С. 71. 2. Подогреватели, генераторы теплого воздуха. Фирма(Польша) // Материалы выставки . - Познань, 1997. 3. Кнорре Г.Ф. Топочные процессы. - М. Госэнергоиздат, 1989. - С. 230. Полезная модель относится к сельскохозяйственному машиностроению, в частности к оборудованию для подогрева воздуха, используемого в зерносушильных комплексах. Известны воздухонагреватели, работающие на жидком и газообразном топливе 1 с объемной подачей нагретого воздуха в зону сушки до 100000 м 3/ч. Существенным их недостатком является ускоренное разрушение огнепроводящих элементов конструкции и их деформация в процессе эксплуатации. Кроме того, они имеют сравнительно низкий тепловой коэффициент полезного действия. Наиболее близким к заявленному техническому решению и принятым за прототип является воздухонагреватель 2 с объемной подачей нагретого воздуха свыше 100000 м 3/ч,содержащий каркас, камеру сгорания, горелку для сжигания топлива, пластинчатый теплообменник, дымовую трубу для выброса топочных газов в атмосферу, блок вентиляторов для нагнетания холодного воздуха в теплообменник, направляющий кожух для подачи потока воздуха к теплообменнику, воздуховод для подачи нагретого воздуха к потребителю. Недостатком воздухонагревателя является также сравнительно низкий тепловой коэффициент полезного действия, который обусловлен малым удельным весом в общей поверхности теплоотдачи радиационной поверхности (т.е. поверхности теплоотдачи,нагреваемой непосредственным излучением от раскаленного факела), а как известно 3,коэффициент теплоотдачи поверхностей, нагреваемых излучением, во много раз превосходит коэффициенты теплоотдачи, достигаемые при конвективном теплообмене (т.е. при нагреве поверхностей от соприкосновения с ними движущихся горячих дымовых газов). Задачей полезной модели является повышение теплового коэффициента полезного действия. Решение указанной задачи достигается тем, что в воздухонагревателе, содержащем каркас, камеру сгорания топлива, горелку для сжигания топлива, пластинчатый теплообменник, воздуховод, дымовую трубу, блок вентиляторов и кожух для подачи потока воздуха к теплообменнику, на наружной поверхности камеры сгорания по диаметру на всей ее длине приварены пластины в виде кольцевых секторов с шагом 100-200 мм. Пластины в виде кольцевых секторов на наружной поверхности камеры сгорания увеличивают не только радиационную поверхность, но и повышают турбулентность в потоках, что приводит к увеличению степени нагрева воздуха в теплообменнике. На фиг. 1 изображена схема воздухонагревателя, продольный осевой разрез на фиг. 2 поперечный разрез по - воздухонагревателя фиг. 3 - разрез по Б-Б. Воздухонагреватель содержит каркас 1, камеру сгорания 2, горелку 3 для сжигания топлива, пластинчатый теплообменник 4, дымовую трубу 5, блок вентиляторов 6, кожух 7 для подачи потока воздуха в теплообменник 4, пластины 8 в виде кольцевых секторов на наружной поверхности камеры сгорания по диаметру и на всей ее длине с шагом(100200 мм), воздуховод 9 для подачи нагретого воздуха потребителю. Воздухонагреватель работает следующим образом. Топливо подается в горелку 3, установленную в камере горения 2. Горелка обеспечивает необходимый режим сжигания и образование факела горения. За счет горения топлива в факеле происходит нагрев стенок камеры сгорания 2 и приваренных на наружной поверхности пластин 8 с кольцевыми секторами, увеличивающими поверхность теплоот 2 69952011.02.28 дачи. Затем за счет тяги, образованной дымовой трубой 5, топочные газы перемещаются в пластинчатый теплообменник 4 и нагревают его. Отработанные топочные газы дымовой трубой 5 выбрасываются в атмосферу. Холодный воздух блоком вентиляторов 6 нагнетается в пространство между наружной поверхностью камеры сгорания 2 и кожухом 7, где происходит его нагрев. Подогретый воздух затем перемещается в пространство между кожухом 7 и наружной поверхностью пластинчатого теплообменника 4, где окончательно подогревается и по воздуховоду 9 подается потребителю. Заявляемое техническое решение повышает степень нагрева воздуха и улучшает тепловой коэффициент полезного действия воздухонагревателя. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
