Кусачки

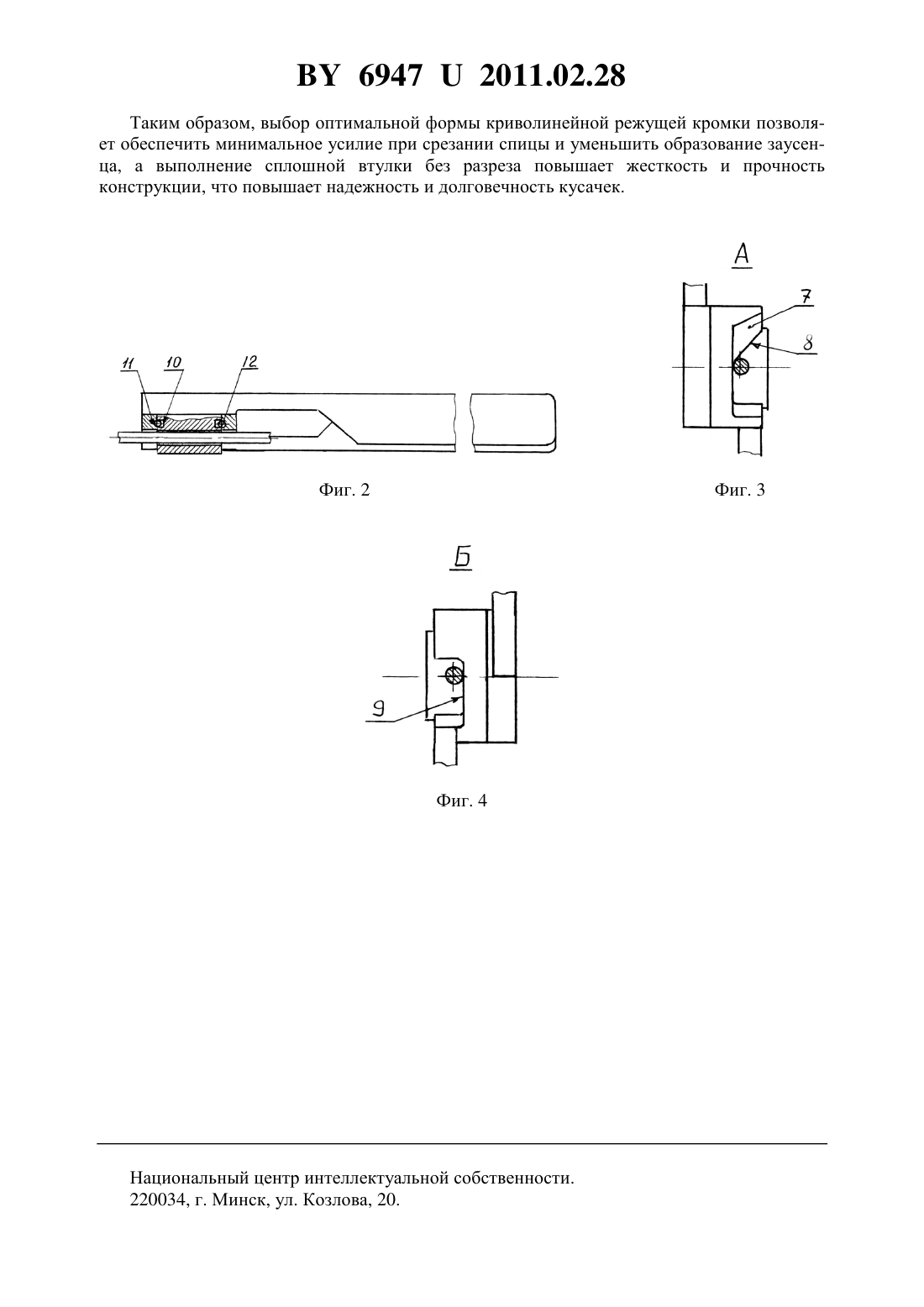

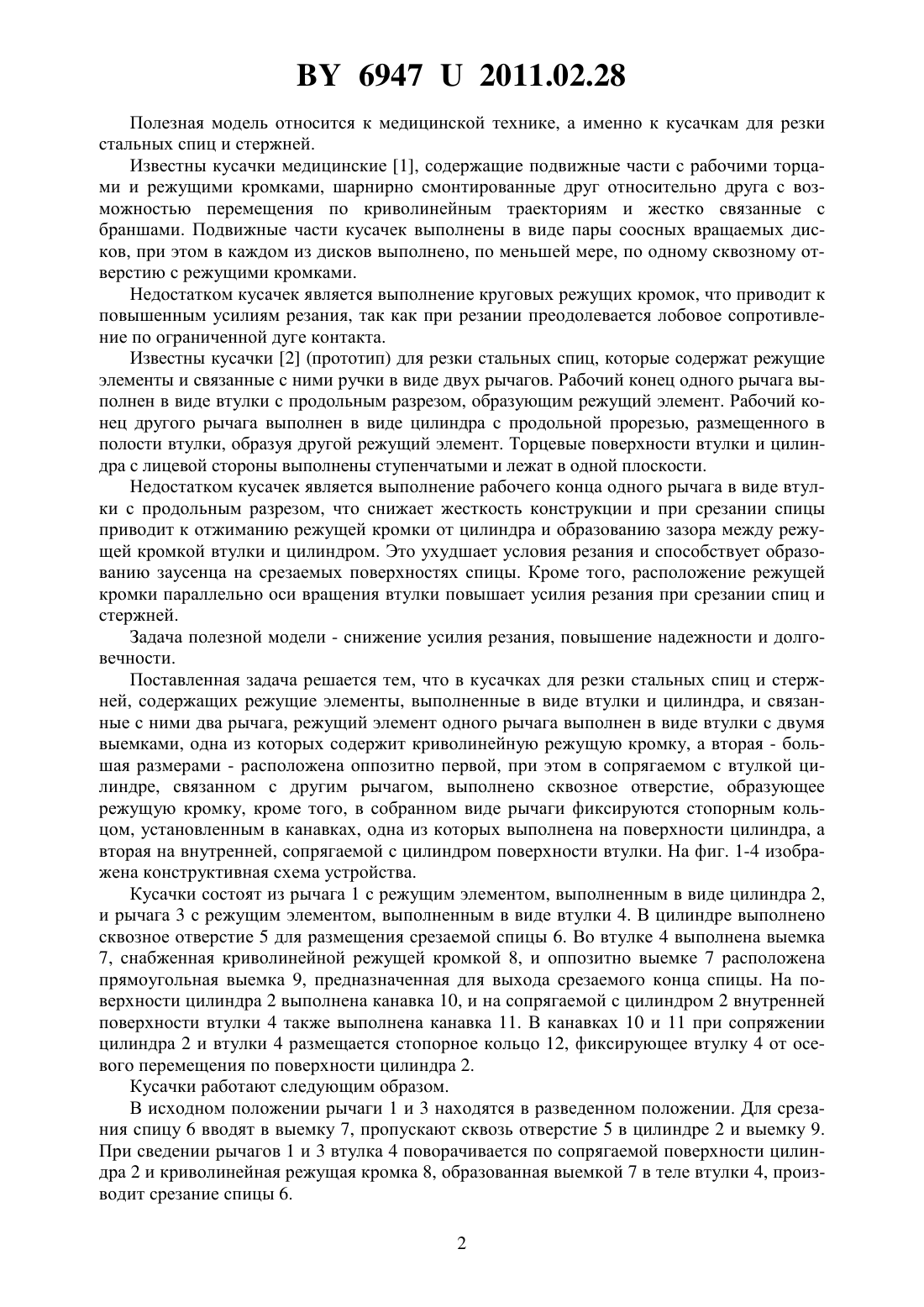

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Волошенюк Александр Николаевич Родионов Максим Михайлович Кособуцкий Алексей Александрович(72) Авторы Волошенюк Александр Николаевич Родионов Максим Михайлович Кособуцкий Алексей Александрович(73) Патентообладатели Волошенюк Александр Николаевич Родионов Максим Михайлович Кособуцкий Алексей Александрович(57) 1. Кусачки для резки стальных спиц и стержней, содержащие режущие элементы, выполненные в виде втулки и цилиндра, и связанные с ними два рычага, отличающиеся тем, что режущий элемент одного рычага выполнен в виде втулки с двумя выемками, одна из которых содержит криволинейную режущую кромку, а вторая - большая размерами расположена оппозитно первой, при этом в сопрягаемом с втулкой цилиндре, связанном с другим рычагом, выполнено сквозное отверстие, образующее режущую кромку. 2. Кусачки по п. 1, отличающиеся тем, что в собранном виде рычаги фиксируются стопорным кольцом, установленным в канавках, одна из которых выполнена на поверхности цилиндра, а вторая - на внутренней, сопрягаемой с цилиндром поверхности втулки. 69472011.02.28 Полезная модель относится к медицинской технике, а именно к кусачкам для резки стальных спиц и стержней. Известны кусачки медицинские 1, содержащие подвижные части с рабочими торцами и режущими кромками, шарнирно смонтированные друг относительно друга с возможностью перемещения по криволинейным траекториям и жестко связанные с браншами. Подвижные части кусачек выполнены в виде пары соосных вращаемых дисков, при этом в каждом из дисков выполнено, по меньшей мере, по одному сквозному отверстию с режущими кромками. Недостатком кусачек является выполнение круговых режущих кромок, что приводит к повышенным усилиям резания, так как при резании преодолевается лобовое сопротивление по ограниченной дуге контакта. Известны кусачки 2 (прототип) для резки стальных спиц, которые содержат режущие элементы и связанные с ними ручки в виде двух рычагов. Рабочий конец одного рычага выполнен в виде втулки с продольным разрезом, образующим режущий элемент. Рабочий конец другого рычага выполнен в виде цилиндра с продольной прорезью, размещенного в полости втулки, образуя другой режущий элемент. Торцевые поверхности втулки и цилиндра с лицевой стороны выполнены ступенчатыми и лежат в одной плоскости. Недостатком кусачек является выполнение рабочего конца одного рычага в виде втулки с продольным разрезом, что снижает жесткость конструкции и при срезании спицы приводит к отжиманию режущей кромки от цилиндра и образованию зазора между режущей кромкой втулки и цилиндром. Это ухудшает условия резания и способствует образованию заусенца на срезаемых поверхностях спицы. Кроме того, расположение режущей кромки параллельно оси вращения втулки повышает усилия резания при срезании спиц и стержней. Задача полезной модели - снижение усилия резания, повышение надежности и долговечности. Поставленная задача решается тем, что в кусачках для резки стальных спиц и стержней, содержащих режущие элементы, выполненные в виде втулки и цилиндра, и связанные с ними два рычага, режущий элемент одного рычага выполнен в виде втулки с двумя выемками, одна из которых содержит криволинейную режущую кромку, а вторая - большая размерами - расположена оппозитно первой, при этом в сопрягаемом с втулкой цилиндре, связанном с другим рычагом, выполнено сквозное отверстие, образующее режущую кромку, кроме того, в собранном виде рычаги фиксируются стопорным кольцом, установленным в канавках, одна из которых выполнена на поверхности цилиндра, а вторая на внутренней, сопрягаемой с цилиндром поверхности втулки. На фиг. 1-4 изображена конструктивная схема устройства. Кусачки состоят из рычага 1 с режущим элементом, выполненным в виде цилиндра 2,и рычага 3 с режущим элементом, выполненным в виде втулки 4. В цилиндре выполнено сквозное отверстие 5 для размещения срезаемой спицы 6. Во втулке 4 выполнена выемка 7, снабженная криволинейной режущей кромкой 8, и оппозитно выемке 7 расположена прямоугольная выемка 9, предназначенная для выхода срезаемого конца спицы. На поверхности цилиндра 2 выполнена канавка 10, и на сопрягаемой с цилиндром 2 внутренней поверхности втулки 4 также выполнена канавка 11. В канавках 10 и 11 при сопряжении цилиндра 2 и втулки 4 размещается стопорное кольцо 12, фиксирующее втулку 4 от осевого перемещения по поверхности цилиндра 2. Кусачки работают следующим образом. В исходном положении рычаги 1 и 3 находятся в разведенном положении. Для срезания спицу 6 вводят в выемку 7, пропускают сквозь отверстие 5 в цилиндре 2 и выемку 9. При сведении рычагов 1 и 3 втулка 4 поворачивается по сопрягаемой поверхности цилиндра 2 и криволинейная режущая кромка 8, образованная выемкой 7 в теле втулки 4, производит срезание спицы 6. 2 69472011.02.28 Таким образом, выбор оптимальной формы криволинейной режущей кромки позволяет обеспечить минимальное усилие при срезании спицы и уменьшить образование заусенца, а выполнение сплошной втулки без разреза повышает жесткость и прочность конструкции, что повышает надежность и долговечность кусачек. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
