Установка для улучшения качества питьевой воды

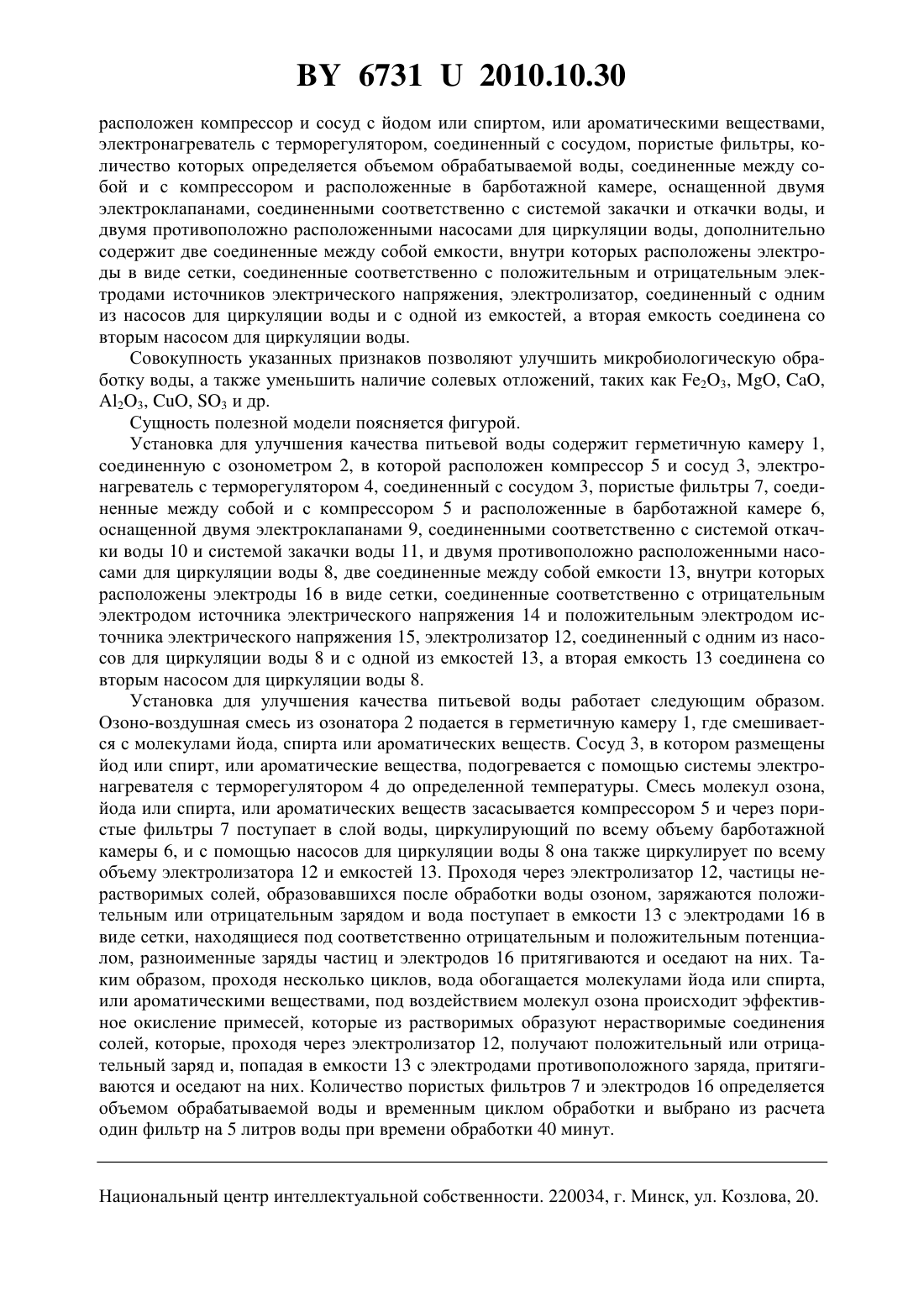

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТАНОВКА ДЛЯ УЛУЧШЕНИЯ КАЧЕСТВА ПИТЬЕВОЙ ВОДЫ(71) Заявитель Государственное научное учреждение Институт физики имени Б.И.Степанова Национальной академии наук Беларуси(72) Авторы Мухуров Николай Иванович Кривоносов Сергей Сергеевич Гасенкова Ирина Владимировна Жвавый Сергей Павлович(73) Патентообладатель Государственное научное учреждение Институт физики имени Б.И.Степанова Национальной академии наук Беларуси(57) Установка для улучшения качества питьевой воды, содержащая герметичную камеру,соединенную с озонометром, в которой расположен компрессор и сосуд с йодом или спиртом, или ароматическими веществами, электронагреватель с терморегулятором, соединенный с сосудом, пористые фильтры, количество которых определяется объемом обрабатываемой воды, соединенные между собой и с компрессором и расположенные в барботажной камере, оснащенной двумя электроклапанами, соединенными соответственно 67312010.10.30 с системой закачки и системой откачки воды, и двумя противоположно расположенными насосами для циркуляции воды, отличающаяся тем, что содержит две соединенные между собой емкости, внутри которых расположены электроды в виде сеток, соединенные соответственно с положительным и отрицательным электродами источников электрического напряжения, электролизатор, соединенный с одним из насосов для циркуляции воды и с одной из емкостей, а вторая емкость соединена со вторым насосом для циркуляции воды.(56) 1. Патент РФ 2104966, МПК 02 1/78,01 В 13/11, 1998. 2. А.с. СССР 1632951, МПК 01 13/11, 1992. 3. Патент РБ 5690, МПК 02 1/78, 2009 (прототип). Полезная модель относится к области безреагентной подготовки воды, в частности микробиологической, а также от солевых отложений, и может быть использована для обеспечения водой предприятий пищевой, сахарной, парфюмерной промышленности, в коммунальном хозяйстве. Известно устройство 1 для обработки воды, содержащее генератор озона, емкость для озонирования воды, воздушный насос и пористый элемент для барботирования озоновоздушной системы. Генератор озона выполнен в виде низкопотенциального электрода,которым является корпус емкости для озонирования воды, подключенного к отрицательному полюсу источника высокого электрического напряжения, и высокопотенциального электрода, размещенного в емкости параллельно поверхности пористого элемента и подключенного к положительному полюсу источника высокого электрического напряжения. Высокопотенциальный электрод выполнен в виде стержневого или проволочного проводника или набора таких проводников. Устройство обладает невысокой эффективностью обеззараживания и дезинфекции воды, высокая продолжительность обработки воды приводит к повышению энергозатрат,низкая производительность генератора озона не устраняет наличие в воде солевых отложений, таких как 23, , , 23, , 3 и др. Известно устройство 2 для обработки воды, содержащее компрессор и озонатор, соединенный с барботажной камерой, и ресивер, установленный между компрессором и озонатором, газовый выход барботажной камеры снабжен отверстием для сообщения с атмосферой и соединен с входом компрессора, а озонатор применен каскадный. Устройство обладает невысокой эффективностью обеззараживания и дезинфекции воды, низкой производительностью получения озона, высокой длительностью технологического цикла, не устраняет наличие в воде солевых отложений, таких как 23, , ,23, , 3 и др. Наиболее близким по технической сущности к предлагаемой установке является система для обработки воды 3, содержащая герметичную камеру, соединенную с озонометром,в котором расположен компрессор и сосуд, электронагреватель с терморегулятором, соединенный с сосудом, пористые фильтры, количество которых определяется объемом обрабатываемой воды, соединенные между собой и компрессором и расположенные в барботажной камере, оснащенной двумя электроклапанами, соединенными соответственно с системой закачки и откачки воды, и двумя противоположно расположенными насосами. Система не устраняет наличие в воде солевых отложений, таких как 23, , ,23, , 3 и др. Технической задачей полезной модели является повышение эффективности очистки воды от солевых отложений. Решение технической задачи достигается тем, что установка для улучшения качества питьевой воды, содержащая герметичную камеру, соединенную с озонометром, в которой 2 67312010.10.30 расположен компрессор и сосуд с йодом или спиртом, или ароматическими веществами,электронагреватель с терморегулятором, соединенный с сосудом, пористые фильтры, количество которых определяется объемом обрабатываемой воды, соединенные между собой и с компрессором и расположенные в барботажной камере, оснащенной двумя электроклапанами, соединенными соответственно с системой закачки и откачки воды, и двумя противоположно расположенными насосами для циркуляции воды, дополнительно содержит две соединенные между собой емкости, внутри которых расположены электроды в виде сетки, соединенные соответственно с положительным и отрицательным электродами источников электрического напряжения, электролизатор, соединенный с одним из насосов для циркуляции воды и с одной из емкостей, а вторая емкость соединена со вторым насосом для циркуляции воды. Совокупность указанных признаков позволяют улучшить микробиологическую обработку воды, а также уменьшить наличие солевых отложений, таких как 23, , ,23, , 3 и др. Сущность полезной модели поясняется фигурой. Установка для улучшения качества питьевой воды содержит герметичную камеру 1,соединенную с озонометром 2, в которой расположен компрессор 5 и сосуд 3, электронагреватель с терморегулятором 4, соединенный с сосудом 3, пористые фильтры 7, соединенные между собой и с компрессором 5 и расположенные в барботажной камере 6,оснащенной двумя электроклапанами 9, соединенными соответственно с системой откачки воды 10 и системой закачки воды 11, и двумя противоположно расположенными насосами для циркуляции воды 8, две соединенные между собой емкости 13, внутри которых расположены электроды 16 в виде сетки, соединенные соответственно с отрицательным электродом источника электрического напряжения 14 и положительным электродом источника электрического напряжения 15, электролизатор 12, соединенный с одним из насосов для циркуляции воды 8 и с одной из емкостей 13, а вторая емкость 13 соединена со вторым насосом для циркуляции воды 8. Установка для улучшения качества питьевой воды работает следующим образом. Озоно-воздушная смесь из озонатора 2 подается в герметичную камеру 1, где смешивается с молекулами йода, спирта или ароматических веществ. Сосуд 3, в котором размещены йод или спирт, или ароматические вещества, подогревается с помощью системы электронагревателя с терморегулятором 4 до определенной температуры. Смесь молекул озона,йода или спирта, или ароматических веществ засасывается компрессором 5 и через пористые фильтры 7 поступает в слой воды, циркулирующий по всему объему барботажной камеры 6, и с помощью насосов для циркуляции воды 8 она также циркулирует по всему объему электролизатора 12 и емкостей 13. Проходя через электролизатор 12, частицы нерастворимых солей, образовавшихся после обработки воды озоном, заряжаются положительным или отрицательным зарядом и вода поступает в емкости 13 с электродами 16 в виде сетки, находящиеся под соответственно отрицательным и положительным потенциалом, разноименные заряды частиц и электродов 16 притягиваются и оседают на них. Таким образом, проходя несколько циклов, вода обогащается молекулами йода или спирта,или ароматическими веществами, под воздействием молекул озона происходит эффективное окисление примесей, которые из растворимых образуют нерастворимые соединения солей, которые, проходя через электролизатор 12, получают положительный или отрицательный заряд и, попадая в емкости 13 с электродами противоположного заряда, притягиваются и оседают на них. Количество пористых фильтров 7 и электродов 16 определяется объемом обрабатываемой воды и временным циклом обработки и выбрано из расчета один фильтр на 5 литров воды при времени обработки 40 минут. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
