Система для обработки воды

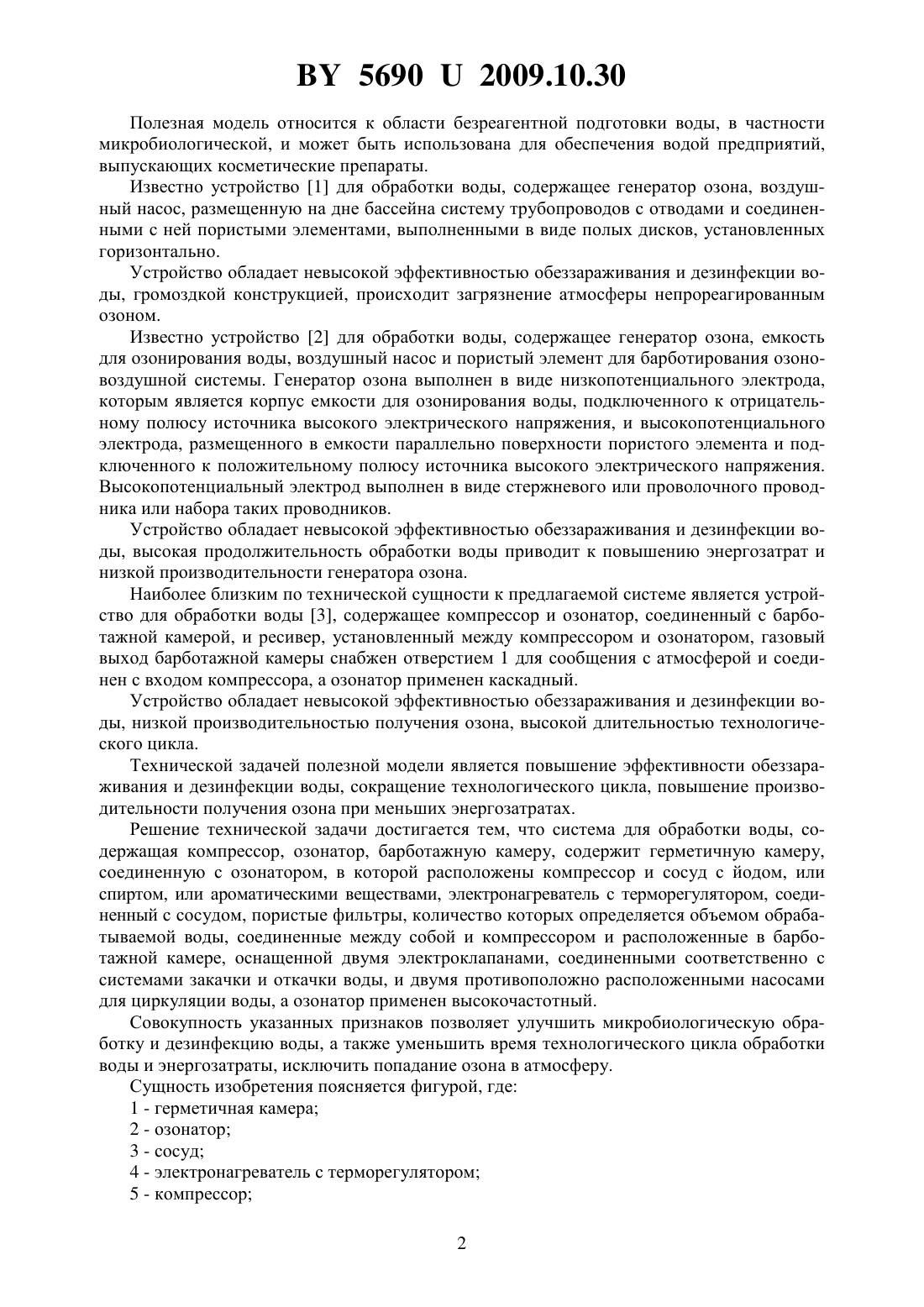

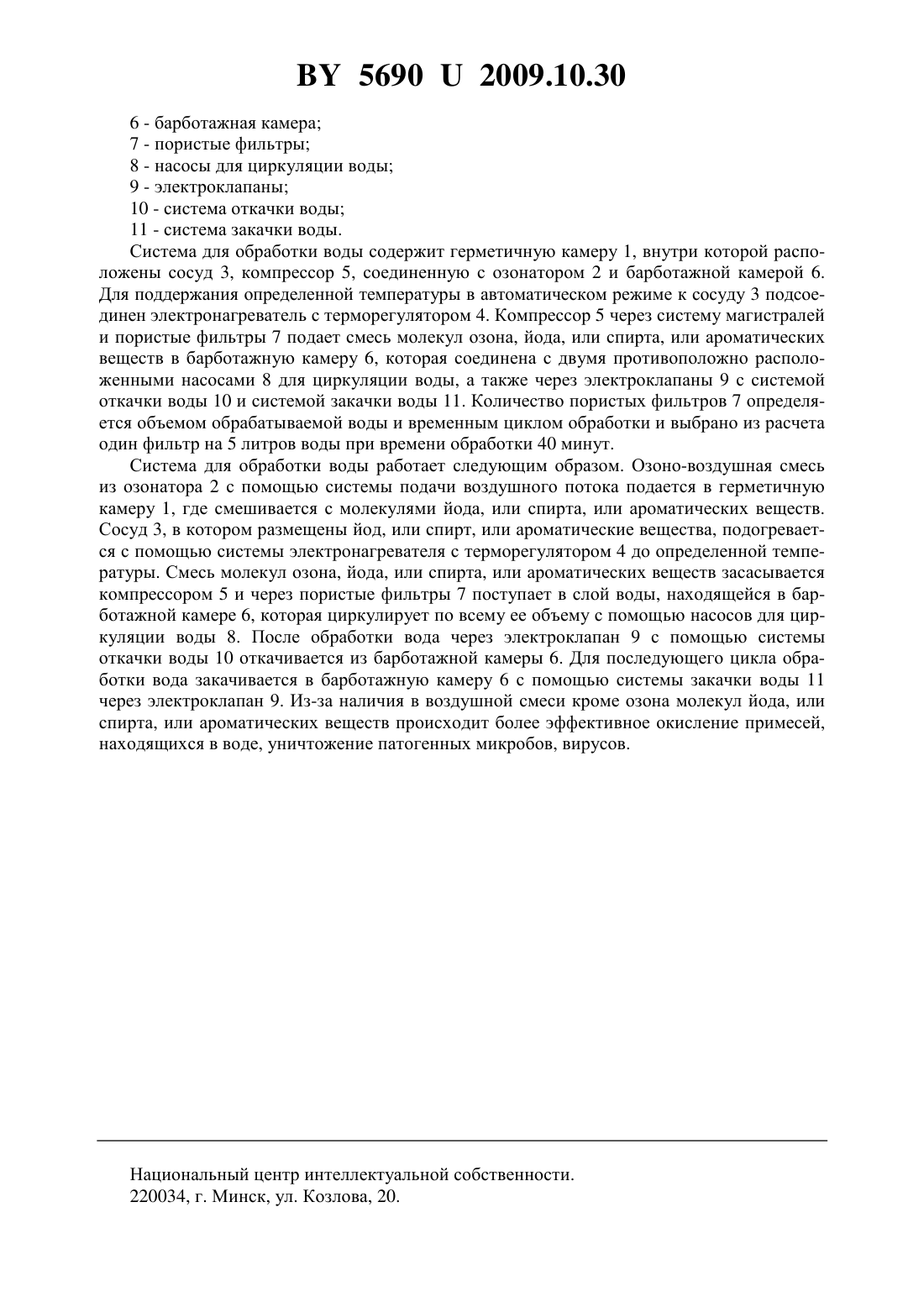

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СИСТЕМА ДЛЯ ОБРАБОТКИ ВОДЫ(71) Заявитель Государственное научное учреждение Институт физики имени Б.И.Степанова Национальной академии наук Беларуси(72) Авторы Мухуров Николай Иванович Кривоносов Сергей Сергеевич Гасенкова Ирина Владимировна Жвавый Сергей Павлович(73) Патентообладатель Государственное научное учреждение Институт физики имени Б.И.Степанова Национальной академии наук Беларуси(57) Система для обработки воды, содержащая компрессор, озонатор, барботажную камеру,отличающаяся тем, что содержит герметичную камеру, соединенную с озонатором, в которой расположены компрессор и сосуд с йодом, или спиртом, или ароматическими веществами, электронагреватель с терморегулятором, соединенный с сосудом, пористые фильтры, количество которых определяется объемом обрабатываемой воды, соединенные между собой и компрессором и расположенные в барботажной камере, оснащенной двумя электроклапанами, соединенными соответственно с системами закачки и откачки воды, и двумя противоположно расположенными насосами для циркуляции воды, а озонатор применен высокочастотный. 56902009.10.30 Полезная модель относится к области безреагентной подготовки воды, в частности микробиологической, и может быть использована для обеспечения водой предприятий,выпускающих косметические препараты. Известно устройство 1 для обработки воды, содержащее генератор озона, воздушный насос, размещенную на дне бассейна систему трубопроводов с отводами и соединенными с ней пористыми элементами, выполненными в виде полых дисков, установленных горизонтально. Устройство обладает невысокой эффективностью обеззараживания и дезинфекции воды, громоздкой конструкцией, происходит загрязнение атмосферы непрореагированным озоном. Известно устройство 2 для обработки воды, содержащее генератор озона, емкость для озонирования воды, воздушный насос и пористый элемент для барботирования озоновоздушной системы. Генератор озона выполнен в виде низкопотенциального электрода,которым является корпус емкости для озонирования воды, подключенного к отрицательному полюсу источника высокого электрического напряжения, и высокопотенциального электрода, размещенного в емкости параллельно поверхности пористого элемента и подключенного к положительному полюсу источника высокого электрического напряжения. Высокопотенциальный электрод выполнен в виде стержневого или проволочного проводника или набора таких проводников. Устройство обладает невысокой эффективностью обеззараживания и дезинфекции воды, высокая продолжительность обработки воды приводит к повышению энергозатрат и низкой производительности генератора озона. Наиболее близким по технической сущности к предлагаемой системе является устройство для обработки воды 3, содержащее компрессор и озонатор, соединенный с барботажной камерой, и ресивер, установленный между компрессором и озонатором, газовый выход барботажной камеры снабжен отверстием 1 для сообщения с атмосферой и соединен с входом компрессора, а озонатор применен каскадный. Устройство обладает невысокой эффективностью обеззараживания и дезинфекции воды, низкой производительностью получения озона, высокой длительностью технологического цикла. Технической задачей полезной модели является повышение эффективности обеззараживания и дезинфекции воды, сокращение технологического цикла, повышение производительности получения озона при меньших энергозатратах. Решение технической задачи достигается тем, что система для обработки воды, содержащая компрессор, озонатор, барботажную камеру, содержит герметичную камеру,соединенную с озонатором, в которой расположены компрессор и сосуд с йодом, или спиртом, или ароматическими веществами, электронагреватель с терморегулятором, соединенный с сосудом, пористые фильтры, количество которых определяется объемом обрабатываемой воды, соединенные между собой и компрессором и расположенные в барботажной камере, оснащенной двумя электроклапанами, соединенными соответственно с системами закачки и откачки воды, и двумя противоположно расположенными насосами для циркуляции воды, а озонатор применен высокочастотный. Совокупность указанных признаков позволяет улучшить микробиологическую обработку и дезинфекцию воды, а также уменьшить время технологического цикла обработки воды и энергозатраты, исключить попадание озона в атмосферу. Сущность изобретения поясняется фигурой, где 1 - герметичная камера 2 - озонатор 3 - сосуд 4 - электронагреватель с терморегулятором 5 - компрессор 2 56902009.10.30 6 - барботажная камера 7 - пористые фильтры 8 - насосы для циркуляции воды 9 - электроклапаны 10 - система откачки воды 11 - система закачки воды. Система для обработки воды содержит герметичную камеру 1, внутри которой расположены сосуд 3, компрессор 5, соединенную с озонатором 2 и барботажной камерой 6. Для поддержания определенной температуры в автоматическом режиме к сосуду 3 подсоединен электронагреватель с терморегулятором 4. Компрессор 5 через систему магистралей и пористые фильтры 7 подает смесь молекул озона, йода, или спирта, или ароматических веществ в барботажную камеру 6, которая соединена с двумя противоположно расположенными насосами 8 для циркуляции воды, а также через электроклапаны 9 с системой откачки воды 10 и системой закачки воды 11. Количество пористых фильтров 7 определяется объемом обрабатываемой воды и временным циклом обработки и выбрано из расчета один фильтр на 5 литров воды при времени обработки 40 минут. Система для обработки воды работает следующим образом. Озоно-воздушная смесь из озонатора 2 с помощью системы подачи воздушного потока подается в герметичную камеру 1, где смешивается с молекулями йода, или спирта, или ароматических веществ. Сосуд 3, в котором размещены йод, или спирт, или ароматические вещества, подогревается с помощью системы электронагревателя с терморегулятором 4 до определенной температуры. Смесь молекул озона, йода, или спирта, или ароматических веществ засасывается компрессором 5 и через пористые фильтры 7 поступает в слой воды, находящейся в барботажной камере 6, которая циркулирует по всему ее объему с помощью насосов для циркуляции воды 8. После обработки вода через электроклапан 9 с помощью системы откачки воды 10 откачивается из барботажной камеры 6. Для последующего цикла обработки вода закачивается в барботажную камеру 6 с помощью системы закачки воды 11 через электроклапан 9. Из-за наличия в воздушной смеси кроме озона молекул йода, или спирта, или ароматических веществ происходит более эффективное окисление примесей,находящихся в воде, уничтожение патогенных микробов, вирусов. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
