Рабочий орган почвообрабатывающей машины

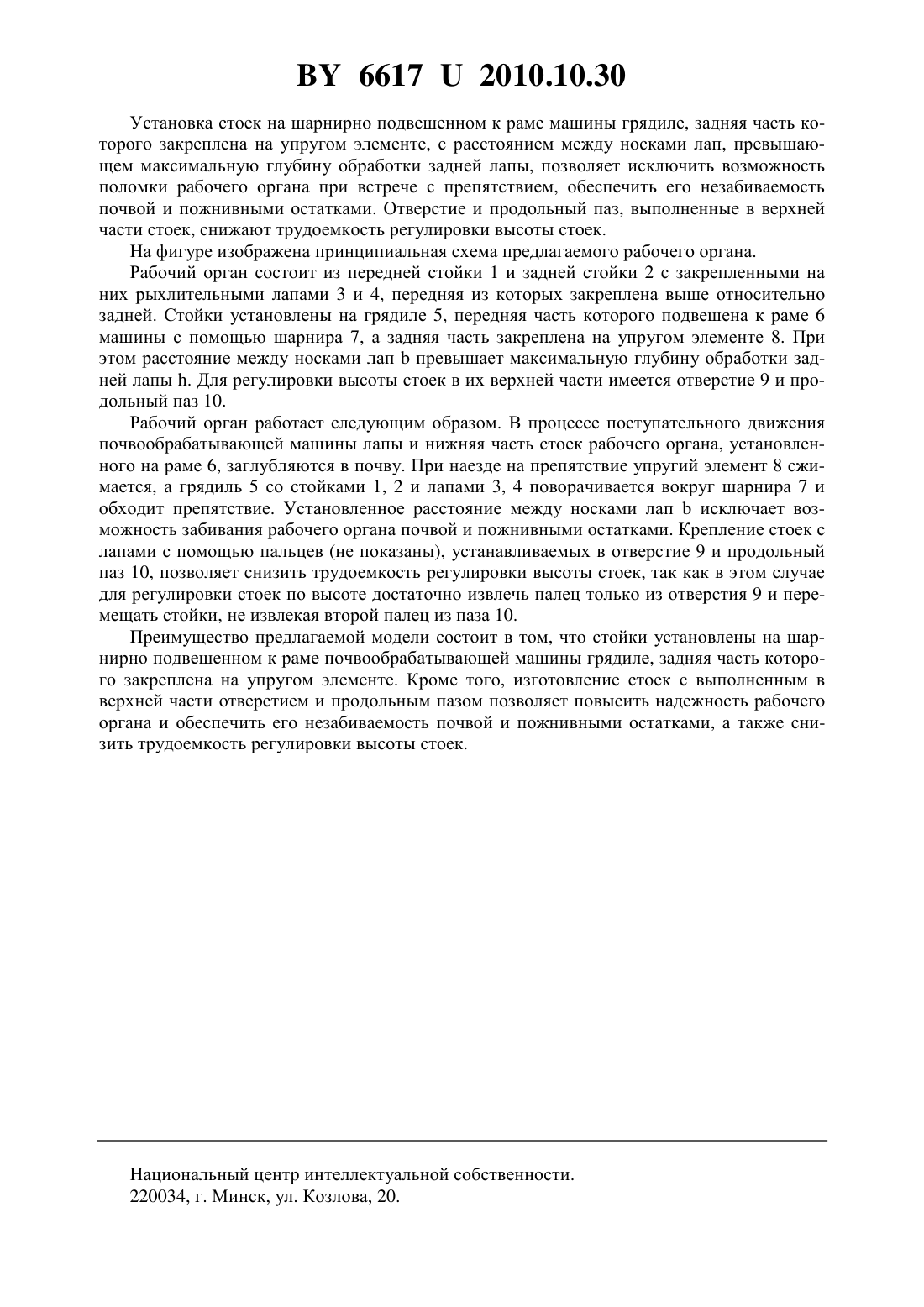

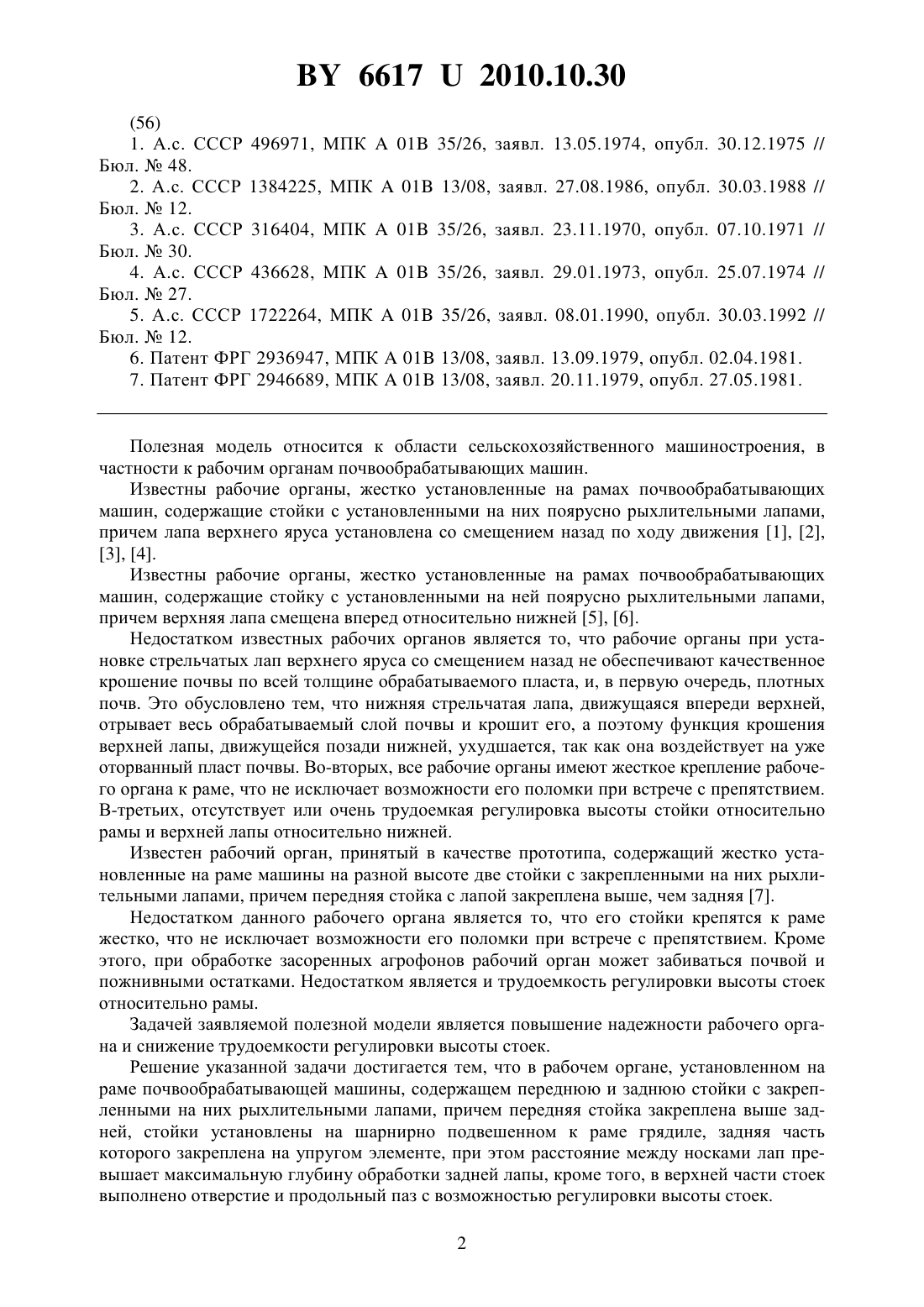

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ РАБОЧИЙ ОРГАН ПОЧВООБРАБАТЫВАЮЩЕЙ МАШИНЫ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Лепшкин Николай Данилович Точицкий Александр Антонович Медведев Александр Леонидович Салапура Юрий Леонтьевич Высоцкая Наталия Станиславовна(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Рабочий орган почвообрабатывающей машины, установленный на раме, содержащий переднюю и заднюю стойки с закрепленными на них рыхлительными лапами, передняя из которых закреплена выше относительно задней, отличающийся тем, что стойки установлены на шарнирно подвешенном к раме грядиле, задняя часть которого связана с упругим элементом, при этом расстояние между носками лап превышает максимальную глубину обработки задней лапы, кроме того, в верхней части стоек выполнено отверстие и продольный паз с возможностью регулировки высоты стоек. Полезная модель относится к области сельскохозяйственного машиностроения, в частности к рабочим органам почвообрабатывающих машин. Известны рабочие органы, жестко установленные на рамах почвообрабатывающих машин, содержащие стойки с установленными на них поярусно рыхлительными лапами,причем лапа верхнего яруса установлена со смещением назад по ходу движения 1, 2,3, 4. Известны рабочие органы, жестко установленные на рамах почвообрабатывающих машин, содержащие стойку с установленными на ней поярусно рыхлительными лапами,причем верхняя лапа смещена вперед относительно нижней 5, 6. Недостатком известных рабочих органов является то, что рабочие органы при установке стрельчатых лап верхнего яруса со смещением назад не обеспечивают качественное крошение почвы по всей толщине обрабатываемого пласта, и, в первую очередь, плотных почв. Это обусловлено тем, что нижняя стрельчатая лапа, движущаяся впереди верхней,отрывает весь обрабатываемый слой почвы и крошит его, а поэтому функция крошения верхней лапы, движущейся позади нижней, ухудшается, так как она воздействует на уже оторванный пласт почвы. Во-вторых, все рабочие органы имеют жесткое крепление рабочего органа к раме, что не исключает возможности его поломки при встрече с препятствием. В-третьих, отсутствует или очень трудоемкая регулировка высоты стойки относительно рамы и верхней лапы относительно нижней. Известен рабочий орган, принятый в качестве прототипа, содержащий жестко установленные на раме машины на разной высоте две стойки с закрепленными на них рыхлительными лапами, причем передняя стойка с лапой закреплена выше, чем задняя 7. Недостатком данного рабочего органа является то, что его стойки крепятся к раме жестко, что не исключает возможности его поломки при встрече с препятствием. Кроме этого, при обработке засоренных агрофонов рабочий орган может забиваться почвой и пожнивными остатками. Недостатком является и трудоемкость регулировки высоты стоек относительно рамы. Задачей заявляемой полезной модели является повышение надежности рабочего органа и снижение трудоемкости регулировки высоты стоек. Решение указанной задачи достигается тем, что в рабочем органе, установленном на раме почвообрабатывающей машины, содержащем переднюю и заднюю стойки с закрепленными на них рыхлительными лапами, причем передняя стойка закреплена выше задней, стойки установлены на шарнирно подвешенном к раме грядиле, задняя часть которого закреплена на упругом элементе, при этом расстояние между носками лап превышает максимальную глубину обработки задней лапы, кроме того, в верхней части стоек выполнено отверстие и продольный паз с возможностью регулировки высоты стоек. 2 66172010.10.30 Установка стоек на шарнирно подвешенном к раме машины грядиле, задняя часть которого закреплена на упругом элементе, с расстоянием между носками лап, превышающем максимальную глубину обработки задней лапы, позволяет исключить возможность поломки рабочего органа при встрече с препятствием, обеспечить его незабиваемость почвой и пожнивными остатками. Отверстие и продольный паз, выполненные в верхней части стоек, снижают трудоемкость регулировки высоты стоек. На фигуре изображена принципиальная схема предлагаемого рабочего органа. Рабочий орган состоит из передней стойки 1 и задней стойки 2 с закрепленными на них рыхлительными лапами 3 и 4, передняя из которых закреплена выше относительно задней. Стойки установлены на грядиле 5, передняя часть которого подвешена к раме 6 машины с помощью шарнира 7, а задняя часть закреплена на упругом элементе 8. При этом расстояние между носками лаппревышает максимальную глубину обработки задней лапы . Для регулировки высоты стоек в их верхней части имеется отверстие 9 и продольный паз 10. Рабочий орган работает следующим образом. В процессе поступательного движения почвообрабатывающей машины лапы и нижняя часть стоек рабочего органа, установленного на раме 6, заглубляются в почву. При наезде на препятствие упругий элемент 8 сжимается, а грядиль 5 со стойками 1, 2 и лапами 3, 4 поворачивается вокруг шарнира 7 и обходит препятствие. Установленное расстояние между носками лаписключает возможность забивания рабочего органа почвой и пожнивными остатками. Крепление стоек с лапами с помощью пальцев (не показаны), устанавливаемых в отверстие 9 и продольный паз 10, позволяет снизить трудоемкость регулировки высоты стоек, так как в этом случае для регулировки стоек по высоте достаточно извлечь палец только из отверстия 9 и перемещать стойки, не извлекая второй палец из паза 10. Преимущество предлагаемой модели состоит в том, что стойки установлены на шарнирно подвешенном к раме почвообрабатывающей машины грядиле, задняя часть которого закреплена на упругом элементе. Кроме того, изготовление стоек с выполненным в верхней части отверстием и продольным пазом позволяет повысить надежность рабочего органа и обеспечить его незабиваемость почвой и пожнивными остатками, а также снизить трудоемкость регулировки высоты стоек. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
