Культиватор овощной универсальный

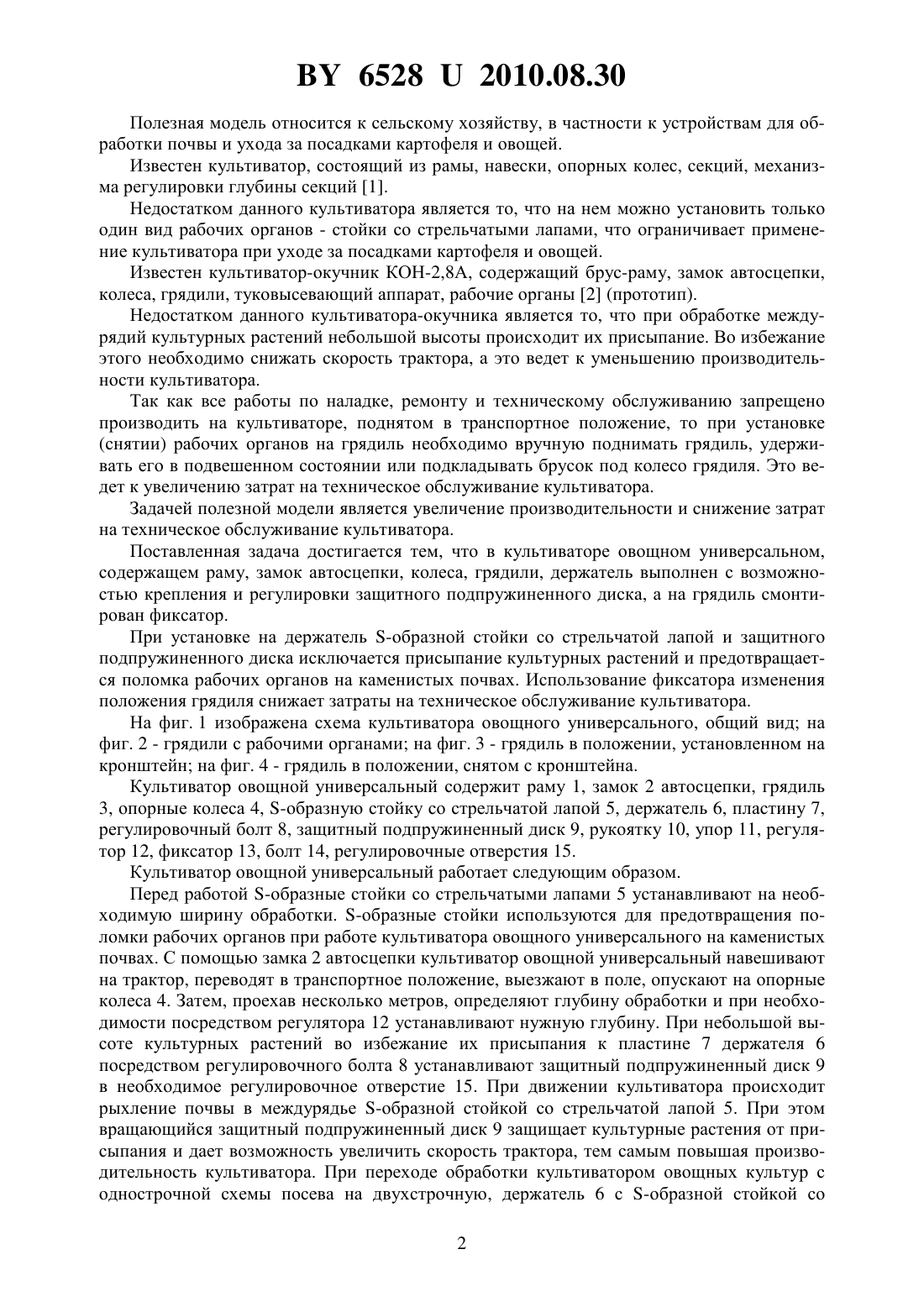

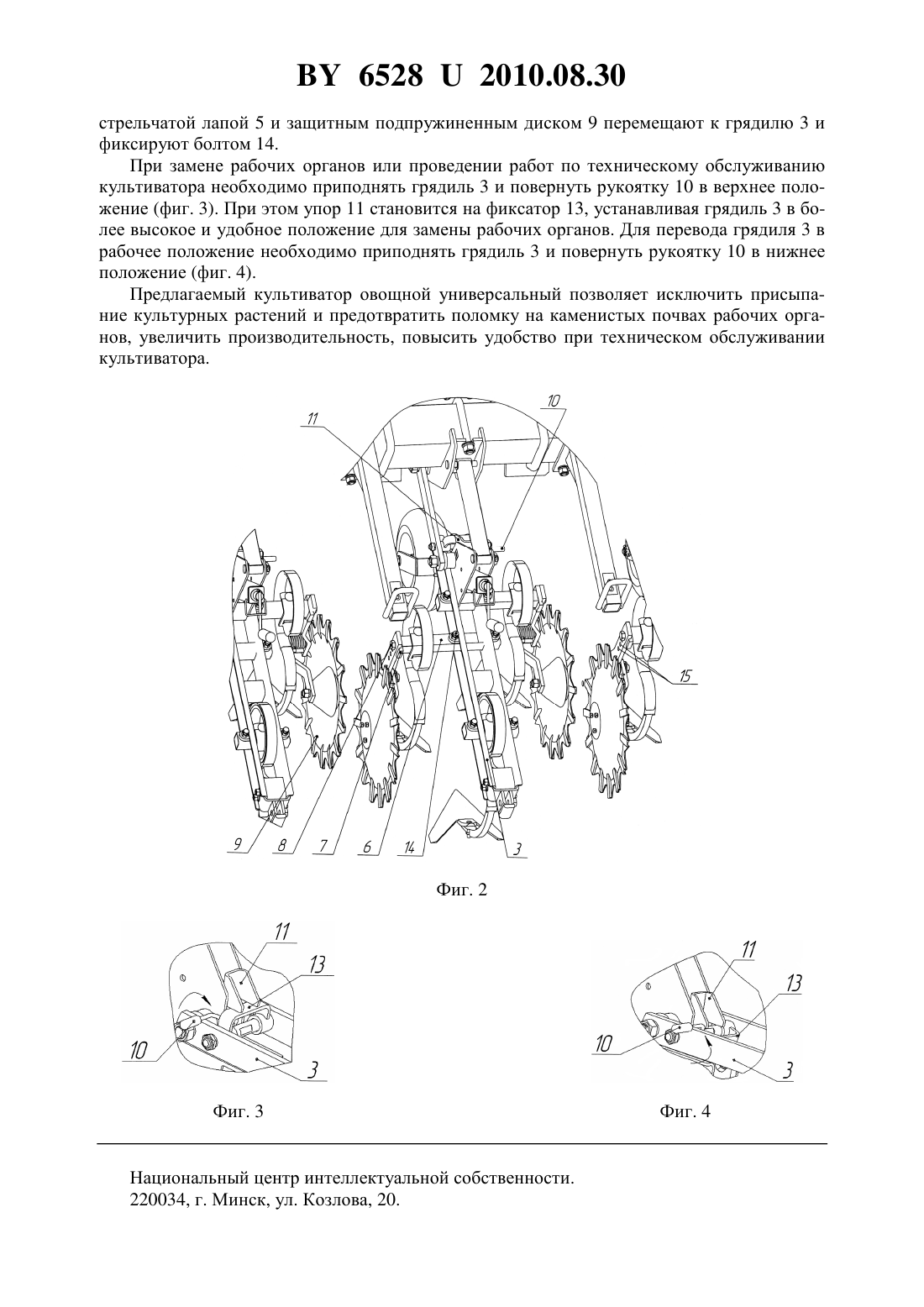

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Апанович Анатолий Адамович Кирплюк Надежда Васильевна Павинич Евгений Михайлович Рапинчук Александр Леонидович(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Культиватор овощной универсальный, содержащий раму, колеса, замок автосцепки,грядили, отличающийся тем, что держатель выполнен с возможностью крепления и регулировки защитного подпружиненного диска, а на грядиль смонтирован фиксатор. 65282010.08.30 Полезная модель относится к сельскому хозяйству, в частности к устройствам для обработки почвы и ухода за посадками картофеля и овощей. Известен культиватор, состоящий из рамы, навески, опорных колес, секций, механизма регулировки глубины секций 1. Недостатком данного культиватора является то, что на нем можно установить только один вид рабочих органов - стойки со стрельчатыми лапами, что ограничивает применение культиватора при уходе за посадками картофеля и овощей. Известен культиватор-окучник КОН-2,8 А, содержащий брус-раму, замок автосцепки,колеса, грядили, туковысевающий аппарат, рабочие органы 2 (прототип). Недостатком данного культиватора-окучника является то, что при обработке междурядий культурных растений небольшой высоты происходит их присыпание. Во избежание этого необходимо снижать скорость трактора, а это ведет к уменьшению производительности культиватора. Так как все работы по наладке, ремонту и техническому обслуживанию запрещено производить на культиваторе, поднятом в транспортное положение, то при установке(снятии) рабочих органов на грядиль необходимо вручную поднимать грядиль, удерживать его в подвешенном состоянии или подкладывать брусок под колесо грядиля. Это ведет к увеличению затрат на техническое обслуживание культиватора. Задачей полезной модели является увеличение производительности и снижение затрат на техническое обслуживание культиватора. Поставленная задача достигается тем, что в культиваторе овощном универсальном,содержащем раму, замок автосцепки, колеса, грядили, держатель выполнен с возможностью крепления и регулировки защитного подпружиненного диска, а на грядиль смонтирован фиксатор. При установке на держатель -образной стойки со стрельчатой лапой и защитного подпружиненного диска исключается присыпание культурных растений и предотвращается поломка рабочих органов на каменистых почвах. Использование фиксатора изменения положения грядиля снижает затраты на техническое обслуживание культиватора. На фиг. 1 изображена схема культиватора овощного универсального, общий вид на фиг. 2 - грядили с рабочими органами на фиг. 3 - грядиль в положении, установленном на кронштейн на фиг. 4 - грядиль в положении, снятом с кронштейна. Культиватор овощной универсальный содержит раму 1, замок 2 автосцепки, грядиль 3, опорные колеса 4, -образную стойку со стрельчатой лапой 5, держатель 6, пластину 7,регулировочный болт 8, защитный подпружиненный диск 9, рукоятку 10, упор 11, регулятор 12, фиксатор 13, болт 14, регулировочные отверстия 15. Культиватор овощной универсальный работает следующим образом. Перед работой -образные стойки со стрельчатыми лапами 5 устанавливают на необходимую ширину обработки. -образные стойки используются для предотвращения поломки рабочих органов при работе культиватора овощного универсального на каменистых почвах. С помощью замка 2 автосцепки культиватор овощной универсальный навешивают на трактор, переводят в транспортное положение, выезжают в поле, опускают на опорные колеса 4. Затем, проехав несколько метров, определяют глубину обработки и при необходимости посредством регулятора 12 устанавливают нужную глубину. При небольшой высоте культурных растений во избежание их присыпания к пластине 7 держателя 6 посредством регулировочного болта 8 устанавливают защитный подпружиненный диск 9 в необходимое регулировочное отверстие 15. При движении культиватора происходит рыхление почвы в междурядье -образной стойкой со стрельчатой лапой 5. При этом вращающийся защитный подпружиненный диск 9 защищает культурные растения от присыпания и дает возможность увеличить скорость трактора, тем самым повышая производительность культиватора. При переходе обработки культиватором овощных культур с однострочной схемы посева на двухстрочную, держатель 6 с -образной стойкой со 2 65282010.08.30 стрельчатой лапой 5 и защитным подпружиненным диском 9 перемещают к грядилю 3 и фиксируют болтом 14. При замене рабочих органов или проведении работ по техническому обслуживанию культиватора необходимо приподнять грядиль 3 и повернуть рукоятку 10 в верхнее положение (фиг. 3). При этом упор 11 становится на фиксатор 13, устанавливая грядиль 3 в более высокое и удобное положение для замены рабочих органов. Для перевода грядиля 3 в рабочее положение необходимо приподнять грядиль 3 и повернуть рукоятку 10 в нижнее положение (фиг. 4). Предлагаемый культиватор овощной универсальный позволяет исключить присыпание культурных растений и предотвратить поломку на каменистых почвах рабочих органов, увеличить производительность, повысить удобство при техническом обслуживании культиватора. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
