Универсальная электроактиваторная установка

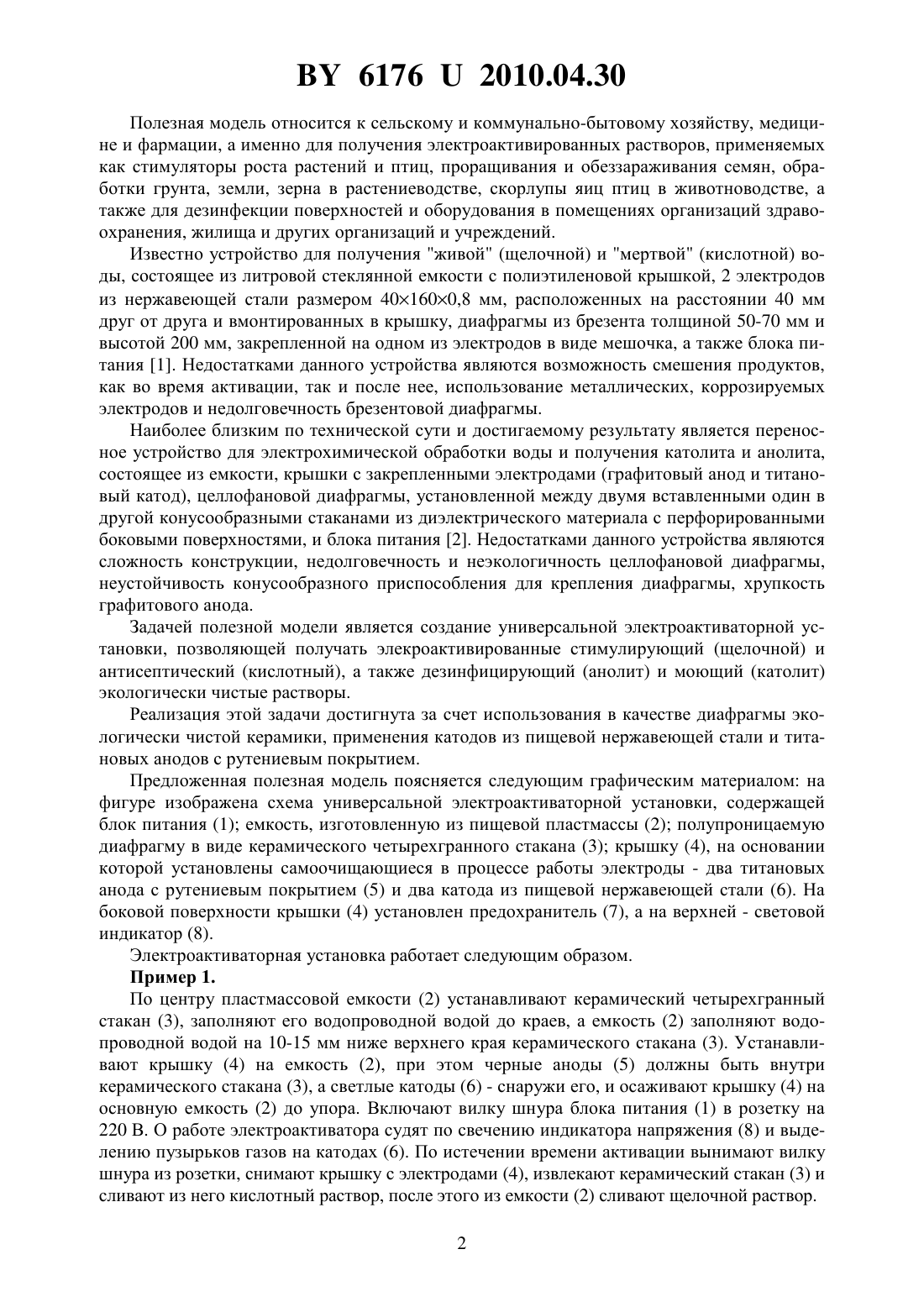

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Учреждение образования Витебский государственный ордена Дружбы народов медицинский университет Частное научно-производственное унитарное предприятие Акваприбор(72) Авторы Бурак Иван Иванович Миклис Наталья Ивановна Юркевич Анна Борисовна Корикова Светлана Ивановна Ширякова Татьяна Александровна Морозов Владимир Семенович(73) Патентообладатели Учреждение образования Витебский государственный ордена Дружбы народов медицинский университет Частное научно-производственное унитарное предприятие Акваприбор(57) Универсальная элсктроактиваторная установка для получения электрохимически активированных растворов, содержащая емкость с крышкой, полупроницаемую диафрагму,электроды, блок питания, отличающаяся тем, что диафрагма представлена в виде четырехгранного керамического стакана, катоды изготовлены из пищевой нержавеющей стали,аноды - из титана с рутениевым покрытием.(56) 1. Минеджян Г.З. Сборник по народной медицине и нетрадиционным способам лечения. - М. Буковица, 1993. - С. 319-320. 2. Патент РФ 2040479, МПК 6 С 02 1/46, 1995, (прототип). 61762010.04.30 Полезная модель относится к сельскому и коммунально-бытовому хозяйству, медицине и фармации, а именно для получения электроактивированных растворов, применяемых как стимуляторы роста растений и птиц, проращивания и обеззараживания семян, обработки грунта, земли, зерна в растениеводстве, скорлупы яиц птиц в животноводстве, а также для дезинфекции поверхностей и оборудования в помещениях организаций здравоохранения, жилища и других организаций и учреждений. Известно устройство для получения живой (щелочной) и мертвой (кислотной) воды, состоящее из литровой стеклянной емкости с полиэтиленовой крышкой, 2 электродов из нержавеющей стали размером 401600,8 мм, расположенных на расстоянии 40 мм друг от друга и вмонтированных в крышку, диафрагмы из брезента толщиной 50-70 мм и высотой 200 мм, закрепленной на одном из электродов в виде мешочка, а также блока питания 1. Недостатками данного устройства являются возможность смешения продуктов,как во время активации, так и после нее, использование металлических, коррозируемых электродов и недолговечность брезентовой диафрагмы. Наиболее близким по технической сути и достигаемому результату является переносное устройство для электрохимической обработки воды и получения католита и анолита,состоящее из емкости, крышки с закрепленными электродами (графитовый анод и титановый катод), целлофановой диафрагмы, установленной между двумя вставленными один в другой конусообразными стаканами из диэлектрического материала с перфорированными боковыми поверхностями, и блока питания 2. Недостатками данного устройства являются сложность конструкции, недолговечность и неэкологичность целлофановой диафрагмы,неустойчивость конусообразного приспособления для крепления диафрагмы, хрупкость графитового анода. Задачей полезной модели является создание универсальной электроактиваторной установки, позволяющей получать элекроактивированные стимулирующий (щелочной) и антисептический (кислотный), а также дезинфицирующий (анолит) и моющий (католит) экологически чистые растворы. Реализация этой задачи достигнута за счет использования в качестве диафрагмы экологически чистой керамики, применения катодов из пищевой нержавеющей стали и титановых анодов с рутениевым покрытием. Предложенная полезная модель поясняется следующим графическим материалом на фигуре изображена схема универсальной электроактиваторной установки, содержащей блок питания (1) емкость, изготовленную из пищевой пластмассы (2) полупроницаемую диафрагму в виде керамического четырехгранного стакана (3) крышку (4), на основании которой установлены самоочищающиеся в процессе работы электроды - два титановых анода с рутениевым покрытием (5) и два катода из пищевой нержавеющей стали (6). На боковой поверхности крышки (4) установлен предохранитель (7), а на верхней - световой индикатор (8). Электроактиваторная установка работает следующим образом. Пример 1. По центру пластмассовой емкости (2) устанавливают керамический четырехгранный стакан (3), заполняют его водопроводной водой до краев, а емкость (2) заполняют водопроводной водой на 10-15 мм ниже верхнего края керамического стакана (3). Устанавливают крышку (4) на емкость (2), при этом черные аноды (5) должны быть внутри керамического стакана (3), а светлые катоды (6) - снаружи его, и осаживают крышку (4) на основную емкость (2) до упора. Включают вилку шнура блока питания (1) в розетку на 220 В. О работе электроактиватора судят по свечению индикатора напряжения (8) и выделению пузырьков газов на катодах (6). По истечении времени активации вынимают вилку шнура из розетки, снимают крышку с электродами (4), извлекают керамический стакан (3) и сливают из него кислотный раствор, после этого из емкости (2) сливают щелочной раствор. 2 61762010.04.30 После 20 мин активации при силе тока 0,3 А получается антисептический (кислотный) раствор с водородным показателем 3,20,13 ед., окислительно-восстановительным потенциалом 762,713,7 мВ, содержанием активного хлора 16,62,4 мг/дм 3 и стимулирующий (щелочной) раствор с водородным показателем 9,50,2 ед., окислительновосстановительным потенциалом -58,34,4 мВ. Пример 2. В керамический стакан и пластмассовую емкость вместо водопроводной воды заливают 0,3 водный раствор натрия хлорида. В результате 20 мин активации водородный показатель полученного дезинфицирующего (анолита) раствора - 2,70,1 ед., окислительно-восстановительный потенциал 112811,6 мВ, содержание активного хлора 325,94,2 мг/дм 3, а моющего (католита) - 11,10,2 ед., окислительно-восстановительный потенциал 70028,9 мВ. При использовании переносной установки-прототипа из водопроводной воды после 20 мин электроактивации получается анолит с водородным показателем 3,2 ед., окислительно-восстановительным потенциалом 800 мВ, а также щелочной стимулирующий раствор с водородным показателем 9,5 ед., окислительно-восстановительным потенциалом -750 мВ. Как видно, предлагаемая электроактиваторная установка является более эффективной,удобной и безопасной при эксплуатации, чем прототип, так как позволяет получить качественные электроактивированные растворы с широким диапазоном применения, а именно антисептический (кислотный) и стимулирующий (щелочной) растворы при активации водопроводной воды, а также дезинфицирующий (анолит) и моющий (католит) растворы при активации водно-солевого раствора. В результате электрохимической обработки воды происходит снижение содержания цинка в 1,5 раза в щелочном и в 3 раза в кислотном растворе по сравнению с исходной водопроводной водой. В щелочном растворе количество сульфатов в 3 раза, хлоридов - в 1,85 раза, нитритов - в 1,5 раза ниже, чем в водопроводной воде. Общая жесткость и перманганатная окисляемость щелочного раствора снижаются в 1,8 и 1,4 раза соответственно. Содержание стронция в щелочном и кислотном растворе уменьшается в среднем на 15 . Таким образом, разработанная установка расширяет возможности применения полученных растворов для стимуляции роста растений и птиц, проращивания и обеззараживания семян, уничтожения вредителей растений, обработки грунта, земли, зерна в растениеводстве, обработки туш животных, скорлупы яиц птиц в животноводстве, а также для дезинфекции поверхностей в помещениях организаций здравоохранения, жилища и других организаций и учреждений. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
