Устройство для образования куполообразной жидкостной завесы с горящим слоем

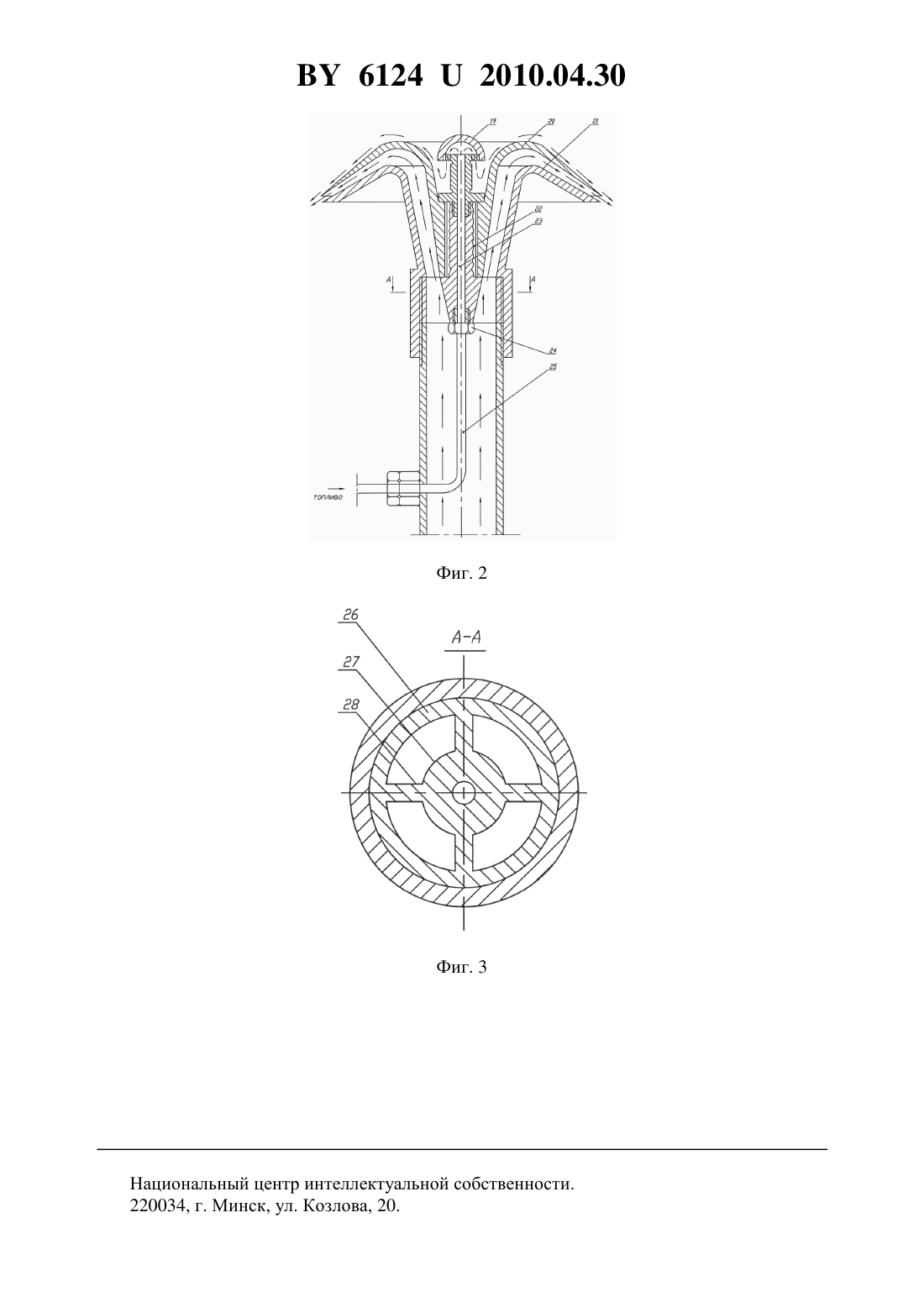

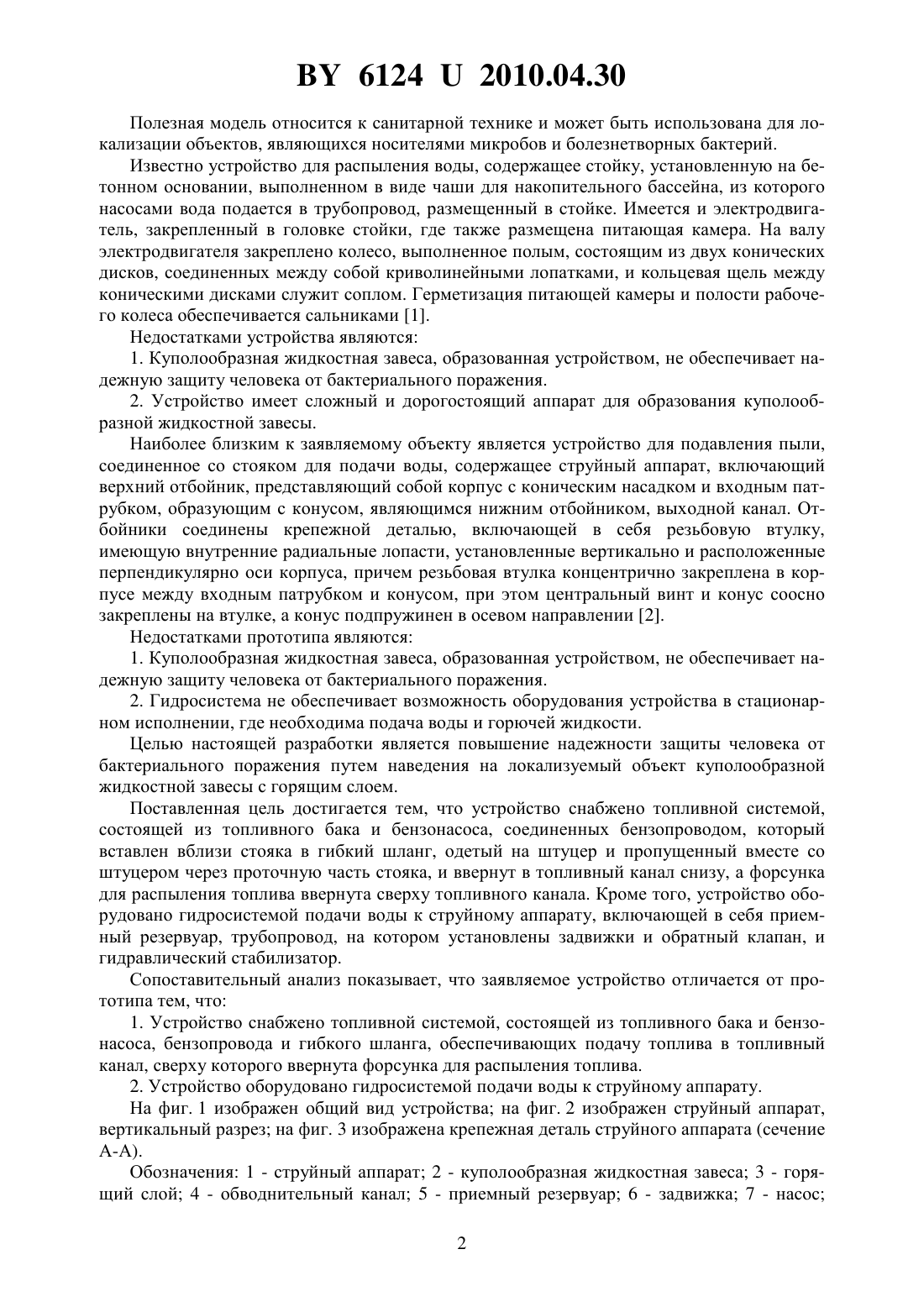

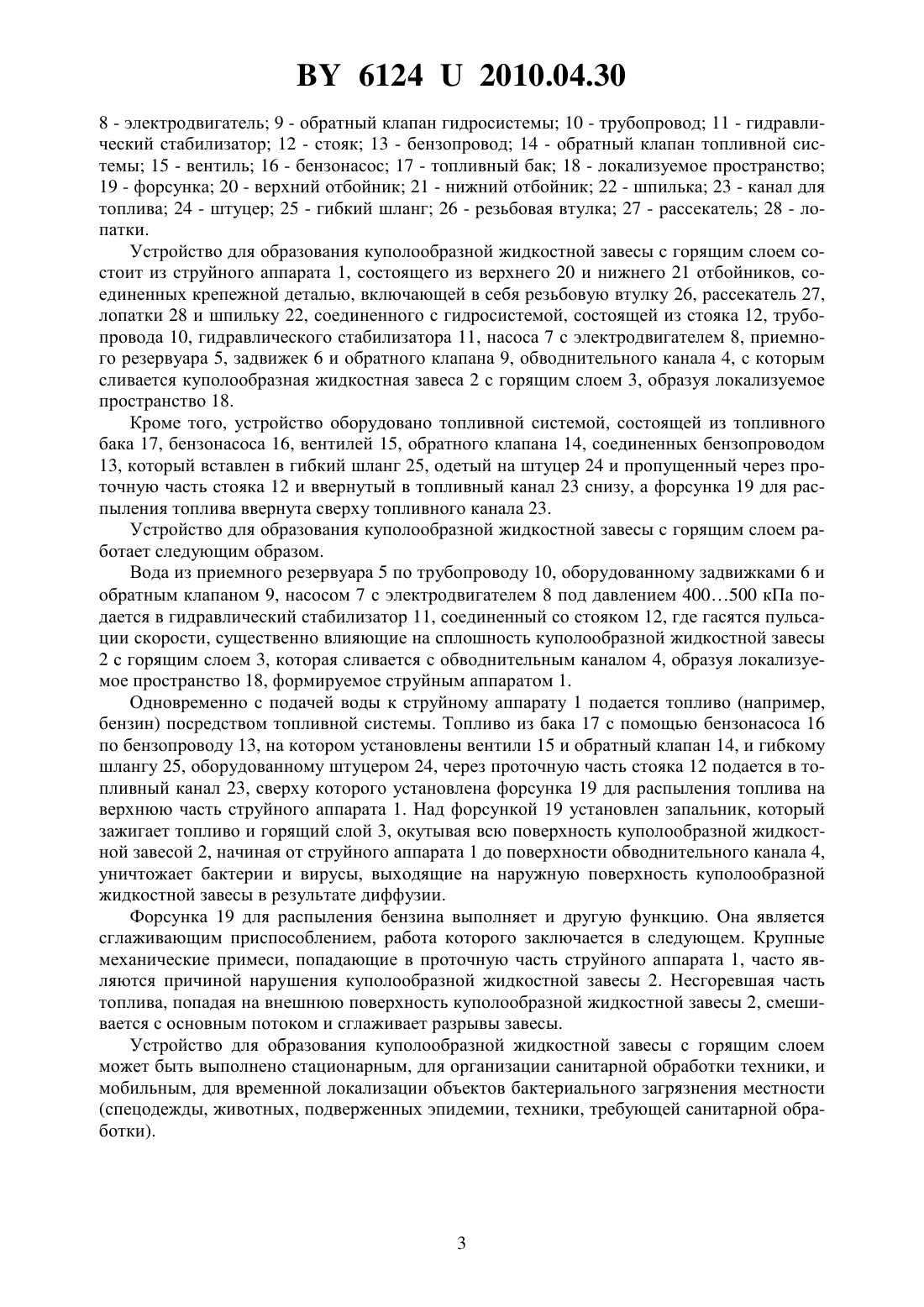

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОБРАЗОВАНИЯ КУПОЛООБРАЗНОЙ ЖИДКОСТНОЙ ЗАВЕСЫ С ГОРЯЩИМ СЛОЕМ(71) Заявитель Учреждение образования Брестский государственный технический университет(72) Авторы Новиков Владимир Макарович Нагурный Сергей Григорьевич(73) Патентообладатель Учреждение образования Брестский государственный технический университет(57) 1. Устройство для образования куполообразной жидкостной завесы с горящим слоем,содержащее струйный аппарат, состоящий из верхнего и нижнего отбойников, соединенных крепежной деталью, включающей в себя резьбовую втулку, рассекатель, лопатки и шпильку, соединенных со стояком для подачи воды, отличающееся тем, что устройство снабжено топливной системой, состоящей из топливного бака и бензонасоса, соединенных бензопроводом, который вставлен вблизи стояка в гибкий шланг, одетый на штуцер и пропущенный вместе со штуцером через проточную часть стояка, и ввернут в топливный канал снизу, а форсунка для распыления топлива ввернута сверху топливного канала. 2. Устройство по п. 1, отличающееся тем, что оно оборудовано гидросистемой подачи воды к струйному аппарату, включающей в себя приемный резервуар, трубопровод, на котором установлены задвижки и обратный клапан, и гидравлический стабилизатор. 61242010.04.30 Полезная модель относится к санитарной технике и может быть использована для локализации объектов, являющихся носителями микробов и болезнетворных бактерий. Известно устройство для распыления воды, содержащее стойку, установленную на бетонном основании, выполненном в виде чаши для накопительного бассейна, из которого насосами вода подается в трубопровод, размещенный в стойке. Имеется и электродвигатель, закрепленный в головке стойки, где также размещена питающая камера. На валу электродвигателя закреплено колесо, выполненное полым, состоящим из двух конических дисков, соединенных между собой криволинейными лопатками, и кольцевая щель между коническими дисками служит соплом. Герметизация питающей камеры и полости рабочего колеса обеспечивается сальниками 1. Недостатками устройства являются 1. Куполообразная жидкостная завеса, образованная устройством, не обеспечивает надежную защиту человека от бактериального поражения. 2. Устройство имеет сложный и дорогостоящий аппарат для образования куполообразной жидкостной завесы. Наиболее близким к заявляемому объекту является устройство для подавления пыли,соединенное со стояком для подачи воды, содержащее струйный аппарат, включающий верхний отбойник, представляющий собой корпус с коническим насадком и входным патрубком, образующим с конусом, являющимся нижним отбойником, выходной канал. Отбойники соединены крепежной деталью, включающей в себя резьбовую втулку,имеющую внутренние радиальные лопасти, установленные вертикально и расположенные перпендикулярно оси корпуса, причем резьбовая втулка концентрично закреплена в корпусе между входным патрубком и конусом, при этом центральный винт и конус соосно закреплены на втулке, а конус подпружинен в осевом направлении 2. Недостатками прототипа являются 1. Куполообразная жидкостная завеса, образованная устройством, не обеспечивает надежную защиту человека от бактериального поражения. 2. Гидросистема не обеспечивает возможность оборудования устройства в стационарном исполнении, где необходима подача воды и горючей жидкости. Целью настоящей разработки является повышение надежности защиты человека от бактериального поражения путем наведения на локализуемый объект куполообразной жидкостной завесы с горящим слоем. Поставленная цель достигается тем, что устройство снабжено топливной системой,состоящей из топливного бака и бензонасоса, соединенных бензопроводом, который вставлен вблизи стояка в гибкий шланг, одетый на штуцер и пропущенный вместе со штуцером через проточную часть стояка, и ввернут в топливный канал снизу, а форсунка для распыления топлива ввернута сверху топливного канала. Кроме того, устройство оборудовано гидросистемой подачи воды к струйному аппарату, включающей в себя приемный резервуар, трубопровод, на котором установлены задвижки и обратный клапан, и гидравлический стабилизатор. Сопоставительный анализ показывает, что заявляемое устройство отличается от прототипа тем, что 1. Устройство снабжено топливной системой, состоящей из топливного бака и бензонасоса, бензопровода и гибкого шланга, обеспечивающих подачу топлива в топливный канал, сверху которого ввернута форсунка для распыления топлива. 2. Устройство оборудовано гидросистемой подачи воды к струйному аппарату. На фиг. 1 изображен общий вид устройства на фиг. 2 изображен струйный аппарат,вертикальный разрез на фиг. 3 изображена крепежная деталь струйного аппарата (сечение А-А). Обозначения 1 - струйный аппарат 2 - куполообразная жидкостная завеса 3 - горящий слой 4 - обводнительный канал 5 - приемный резервуар 6 - задвижка 7 - насос 2 61242010.04.30 8 - электродвигатель 9 - обратный клапан гидросистемы 10 - трубопровод 11 - гидравлический стабилизатор 12 - стояк 13 - бензопровод 14 - обратный клапан топливной системы 15 - вентиль 16 - бензонасос 17 - топливный бак 18 - локализуемое пространство 19 - форсунка 20 - верхний отбойник 21 - нижний отбойник 22 - шпилька 23 - канал для топлива 24 - штуцер 25 - гибкий шланг 26 - резьбовая втулка 27 - рассекатель 28 - лопатки. Устройство для образования куполообразной жидкостной завесы с горящим слоем состоит из струйного аппарата 1, состоящего из верхнего 20 и нижнего 21 отбойников, соединенных крепежной деталью, включающей в себя резьбовую втулку 26, рассекатель 27,лопатки 28 и шпильку 22, соединенного с гидросистемой, состоящей из стояка 12, трубопровода 10, гидравлического стабилизатора 11, насоса 7 с электродвигателем 8, приемного резервуара 5, задвижек 6 и обратного клапана 9, обводнительного канала 4, с которым сливается куполообразная жидкостная завеса 2 с горящим слоем 3, образуя локализуемое пространство 18. Кроме того, устройство оборудовано топливной системой, состоящей из топливного бака 17, бензонасоса 16, вентилей 15, обратного клапана 14, соединенных бензопроводом 13, который вставлен в гибкий шланг 25, одетый на штуцер 24 и пропущенный через проточную часть стояка 12 и ввернутый в топливный канал 23 снизу, а форсунка 19 для распыления топлива ввернута сверху топливного канала 23. Устройство для образования куполообразной жидкостной завесы с горящим слоем работает следующим образом. Вода из приемного резервуара 5 по трубопроводу 10, оборудованному задвижками 6 и обратным клапаном 9, насосом 7 с электродвигателем 8 под давлением 400500 кПа подается в гидравлический стабилизатор 11, соединенный со стояком 12, где гасятся пульсации скорости, существенно влияющие на сплошность куполообразной жидкостной завесы 2 с горящим слоем 3, которая сливается с обводнительным каналом 4, образуя локализуемое пространство 18, формируемое струйным аппаратом 1. Одновременно с подачей воды к струйному аппарату 1 подается топливо (например,бензин) посредством топливной системы. Топливо из бака 17 с помощью бензонасоса 16 по бензопроводу 13, на котором установлены вентили 15 и обратный клапан 14, и гибкому шлангу 25, оборудованному штуцером 24, через проточную часть стояка 12 подается в топливный канал 23, сверху которого установлена форсунка 19 для распыления топлива на верхнюю часть струйного аппарата 1. Над форсункой 19 установлен запальник, который зажигает топливо и горящий слой 3, окутывая всю поверхность куполообразной жидкостной завесой 2, начиная от струйного аппарата 1 до поверхности обводнительного канала 4,уничтожает бактерии и вирусы, выходящие на наружную поверхность куполообразной жидкостной завесы в результате диффузии. Форсунка 19 для распыления бензина выполняет и другую функцию. Она является сглаживающим приспособлением, работа которого заключается в следующем. Крупные механические примеси, попадающие в проточную часть струйного аппарата 1, часто являются причиной нарушения куполообразной жидкостной завесы 2. Несгоревшая часть топлива, попадая на внешнюю поверхность куполообразной жидкостной завесы 2, смешивается с основным потоком и сглаживает разрывы завесы. Устройство для образования куполообразной жидкостной завесы с горящим слоем может быть выполнено стационарным, для организации санитарной обработки техники, и мобильным, для временной локализации объектов бактериального загрязнения местности Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
