Мансардное окно

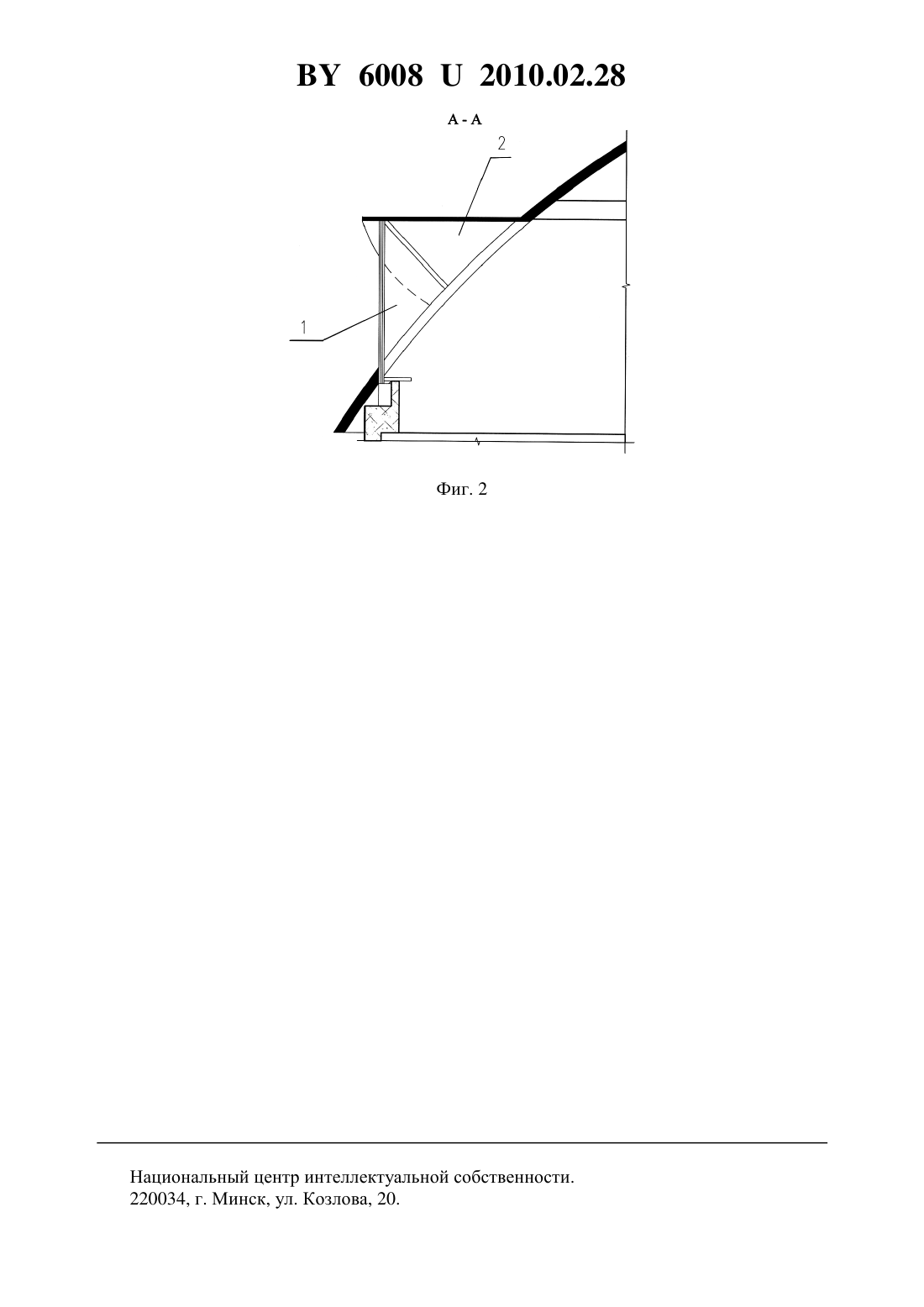

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Полоцкий государственный университет(72) Авторы Захаркина Галина Ивановна Суворова Юлия Владимировна(73) Патентообладатель Учреждение образования Полоцкий государственный университет(57) Мансардное окно, содержащее оконное заполнение в виде двух прозрачных плоских элементов, расположенных под углом друг к другу, и установленное над ним утепленное покрытие, отличающееся тем, что оконное заполнение имеет форму сегмента, а утепленное покрытие выполнено в виде цилиндрической оболочки треугольной формы в проекции, ось симметрии которой направлена под прямым углом к основной оси мансарды.(56) 1. Патент РФ на полезную модель 2208108, 2003. 2. Патент РФ на полезную модель 2184829, 2002. 3. Патент РБ 4238, МПК Е 04 13/00, 2008. Фиг. 1 Полезная модель относится к области строительства, в частности к реконструкции существующих эксплуатируемых зданий посредством надстройки мансардного этажа. Известные мансардные окна содержат оконное заполнение в виде прозрачных плоских элементов, что не позволяет получить более широкий обзор 1, 2. 60082010.02.28 Наиболее близкой к заявляемой полезной модели является конструкция мансардного окна, содержащая оконное заполнение в виде двух плоских прозрачных элементов, расположенных под углом друг к другу, над которыми располагается утепленное покрытие, конек которого направлен под прямым углом к основной оси мансарды 3. Недостатком известной конструкции является недостаточная площадь плоских прозрачных элементов оконного заполнения, что снижает уровень освещенности и продолжительность инсоляции в помещении. Конструкторское выполнение мансардного окна весьма трудоемко при сборке и монтаже на мансарде арочного очертания за счет необходимости закрепления скатов между собой и к конструкции крыши. Кроме того, общий вид известного мансардного окна не обладает достаточной архитектурной выразительностью. Задача предлагаемого технического решения заключается в расширении эксплуатационных возможностей мансардного окна за счет повышения уровня освещенности в помещении и продолжительности инсоляции, а также в сокращении трудозатрат при сборке и монтаже конструкции на мансарде арочного очертания. Указанная задача достигается тем, что конструкция мансардного окна содержит оконное заполнение в виде двух прозрачных плоских элементов, расположенных под углом друг к другу, и установленное над ним утепленное покрытие. В отличие от известного оконное заполнение имеет форму сегмента, а утепленное покрытие выполнено в виде цилиндрической оболочки треугольной формы в проекции, ось симметрии которой направлена под прямым углом к основной оси мансарды. Отличительными признаками заявляемой конструкции являются иная форма элементов, составляющих конструкцию мансардного окна, и их взаиморасположение. Благодаря данным отличиям обеспечивается расширение объема помещения, а следовательно, повышается уровень освещенности и продолжительности инсоляции. Использование цилиндрической формы утепленного покрытия позволяет упростить сборку и монтаж конструкции на мансарде арочного очертания, снизить стоимость работ. Сущность полезной модели поясняется чертежом, на фиг. 1 представлен общий вид мансардного окна в аксонометрии, на фиг. 2 представлен вертикальный разрез А-А. Конструкция мансардного окна содержит оконное заполнение 1, которое выполнено в виде двух плоских прозрачных элементов в форме сегмента, расположенных под углом друг к другу, над которыми располагается утепленное покрытие 2, ось симметрии которого направлена под прямым углом к основной оси мансарды. Предлагаемое мансардное окно собирается на площадке, предназначенной для строительства или реконструкции. Для этого в стропильной конструкции мансарды устраивается утепленное покрытие 2. В качестве утеплителя могут быть использованы минеральная вата, пенополистирол и другие теплоизоляционные материалы. Затем устанавливают оконное заполнение 1. При этом вершина соединения плоских прозрачных элементов располагается на линии конька. Использование заявляемой полезной модели позволит расширить эксплуатационные возможности мансардного окна за счет повышения уровня освещенности в помещении и продолжительности инсоляции, а также сократить трудозатраты при сборке и монтаже конструкции на мансарде арочного очертания. Кроме того, улучшается архитектурная выразительность фасада реконструируемого здания. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
