Мансардное окно

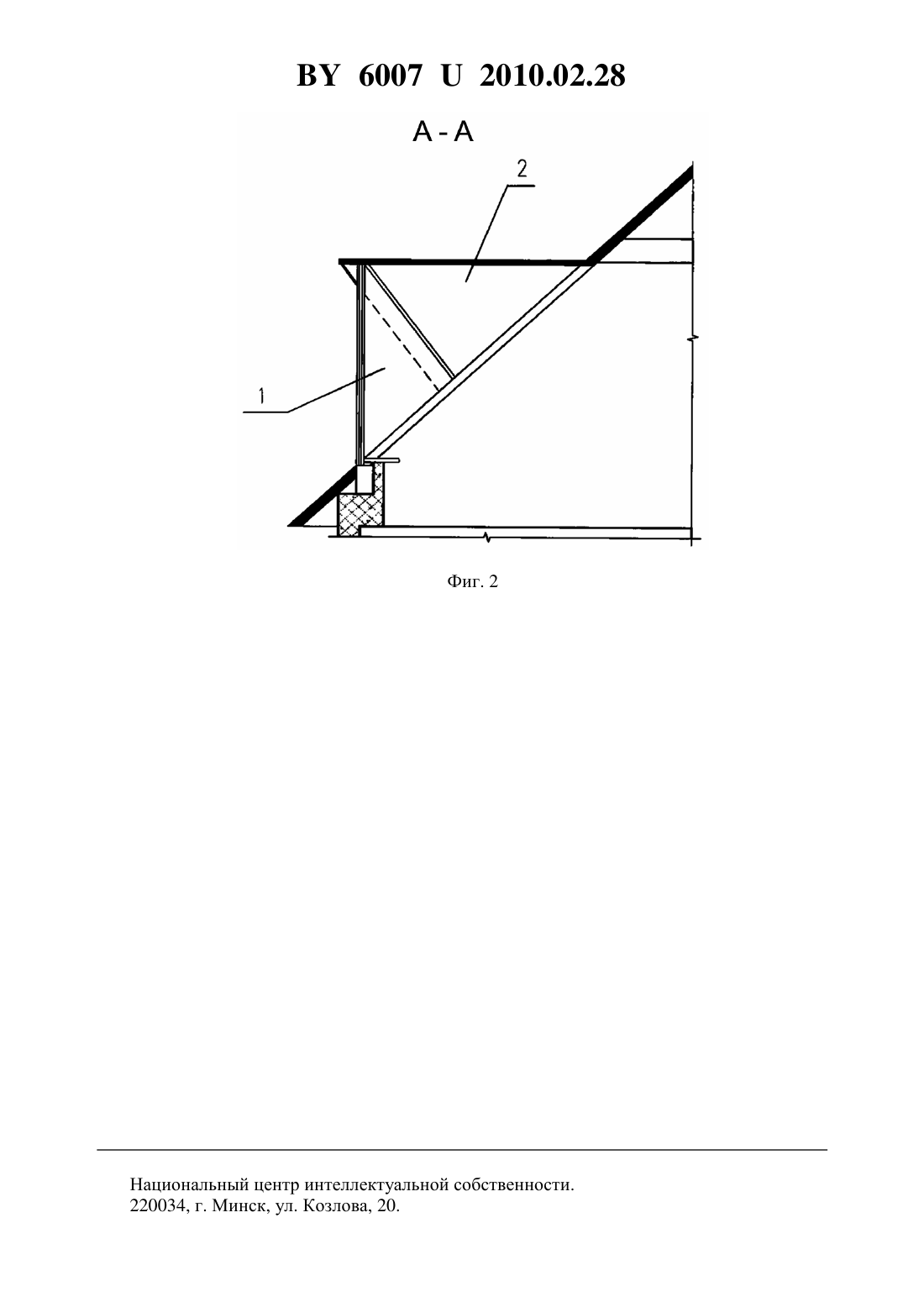

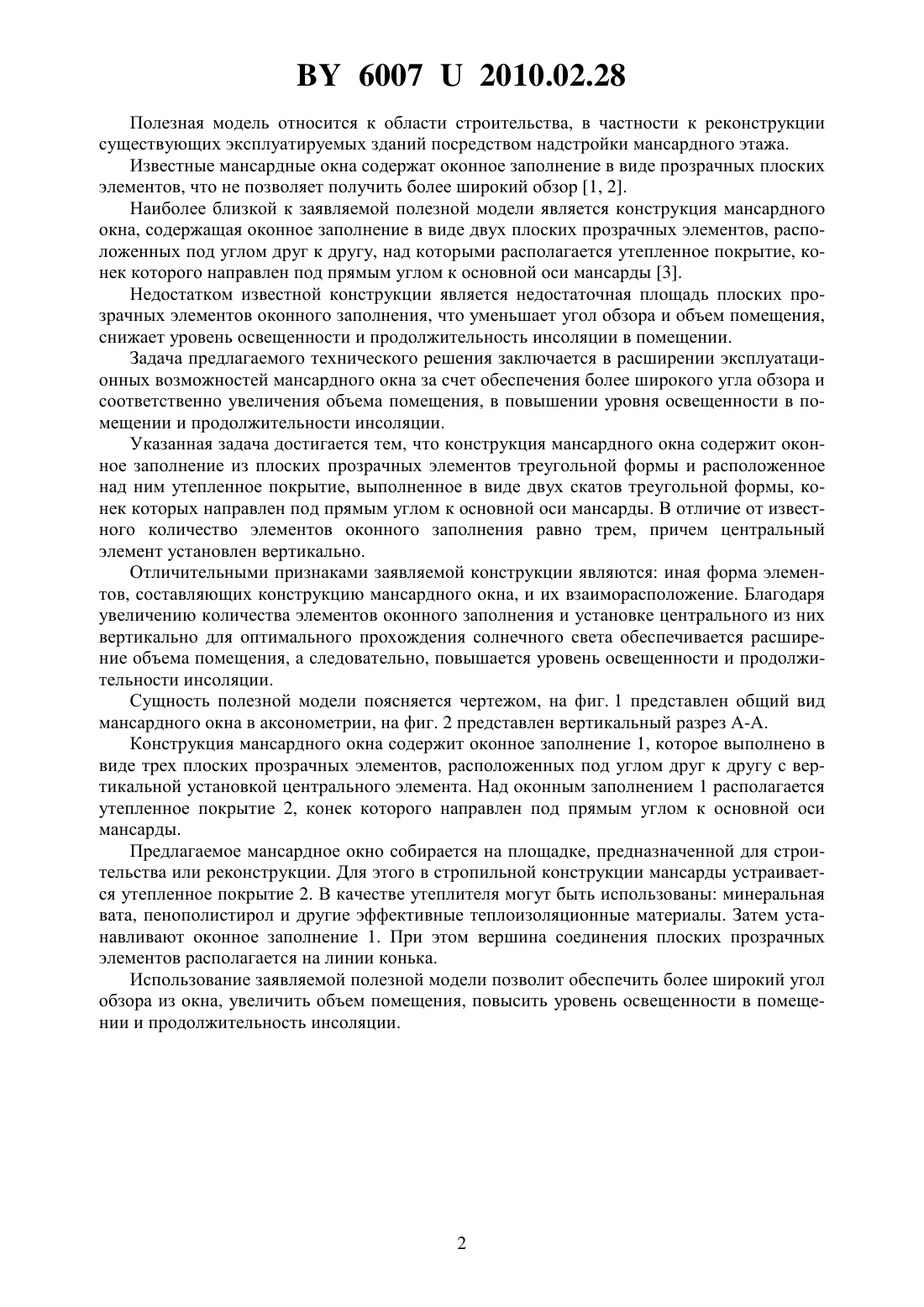

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Полоцкий государственный университет(72) Авторы Захаркина Галина Ивановна Суворова Юлия Владимировна(73) Патентообладатель Учреждение образования Полоцкий государственный университет(57) Мансардное окно, содержащее оконное заполнение из прозрачных плоских элементов треугольной формы, соединенных и расположенных под углом друг к другу, и расположенное над ним утепленное покрытие, выполненное в виде двух скатов треугольной формы, конек которых направлен под прямым углом к основной оси мансарды,отличающееся тем, что количество элементов оконного заполнения равно трем, причем центральный элемент установлен вертикально.(56) 1. Патент РФ на полезную модель 2208108, 2003. 2. Патент РФ на полезную модель 2184829, 2002. 3. Патент РБ 4238, МПК Е 04 13/00, 2008. 60072010.02.28 Полезная модель относится к области строительства, в частности к реконструкции существующих эксплуатируемых зданий посредством надстройки мансардного этажа. Известные мансардные окна содержат оконное заполнение в виде прозрачных плоских элементов, что не позволяет получить более широкий обзор 1, 2. Наиболее близкой к заявляемой полезной модели является конструкция мансардного окна, содержащая оконное заполнение в виде двух плоских прозрачных элементов, расположенных под углом друг к другу, над которыми располагается утепленное покрытие, конек которого направлен под прямым углом к основной оси мансарды 3. Недостатком известной конструкции является недостаточная площадь плоских прозрачных элементов оконного заполнения, что уменьшает угол обзора и объем помещения,снижает уровень освещенности и продолжительность инсоляции в помещении. Задача предлагаемого технического решения заключается в расширении эксплуатационных возможностей мансардного окна за счет обеспечения более широкого угла обзора и соответственно увеличения объема помещения, в повышении уровня освещенности в помещении и продолжительности инсоляции. Указанная задача достигается тем, что конструкция мансардного окна содержит оконное заполнение из плоских прозрачных элементов треугольной формы и расположенное над ним утепленное покрытие, выполненное в виде двух скатов треугольной формы, конек которых направлен под прямым углом к основной оси мансарды. В отличие от известного количество элементов оконного заполнения равно трем, причем центральный элемент установлен вертикально. Отличительными признаками заявляемой конструкции являются иная форма элементов, составляющих конструкцию мансардного окна, и их взаиморасположение. Благодаря увеличению количества элементов оконного заполнения и установке центрального из них вертикально для оптимального прохождения солнечного света обеспечивается расширение объема помещения, а следовательно, повышается уровень освещенности и продолжительности инсоляции. Сущность полезной модели поясняется чертежом, на фиг. 1 представлен общий вид мансардного окна в аксонометрии, на фиг. 2 представлен вертикальный разрез А-А. Конструкция мансардного окна содержит оконное заполнение 1, которое выполнено в виде трех плоских прозрачных элементов, расположенных под углом друг к другу с вертикальной установкой центрального элемента. Над оконным заполнением 1 располагается утепленное покрытие 2, конек которого направлен под прямым углом к основной оси мансарды. Предлагаемое мансардное окно собирается на площадке, предназначенной для строительства или реконструкции. Для этого в стропильной конструкции мансарды устраивается утепленное покрытие 2. В качестве утеплителя могут быть использованы минеральная вата, пенополистирол и другие эффективные теплоизоляционные материалы. Затем устанавливают оконное заполнение 1. При этом вершина соединения плоских прозрачных элементов располагается на линии конька. Использование заявляемой полезной модели позволит обеспечить более широкий угол обзора из окна, увеличить объем помещения, повысить уровень освещенности в помещении и продолжительность инсоляции. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
