Мансардное окно

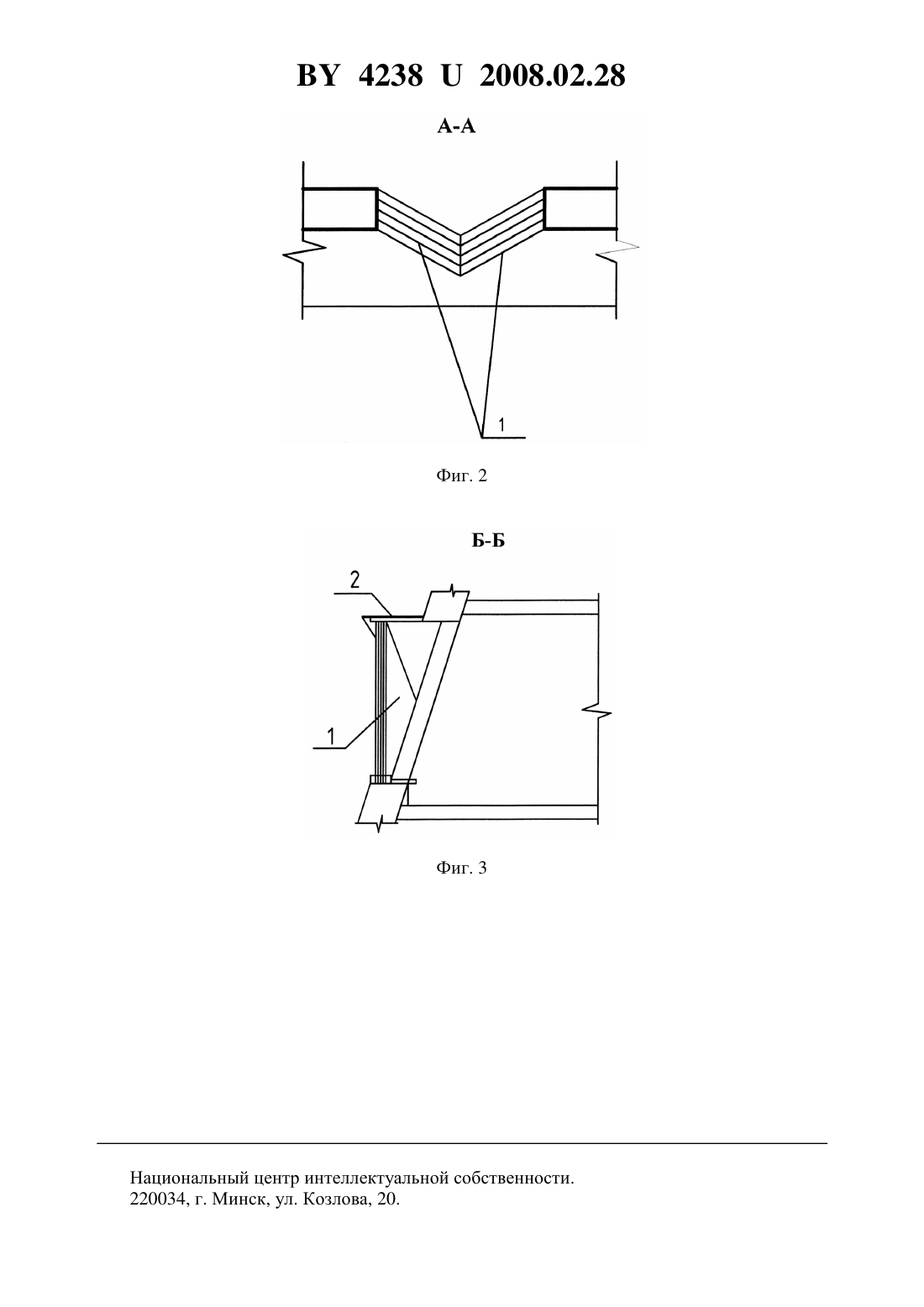

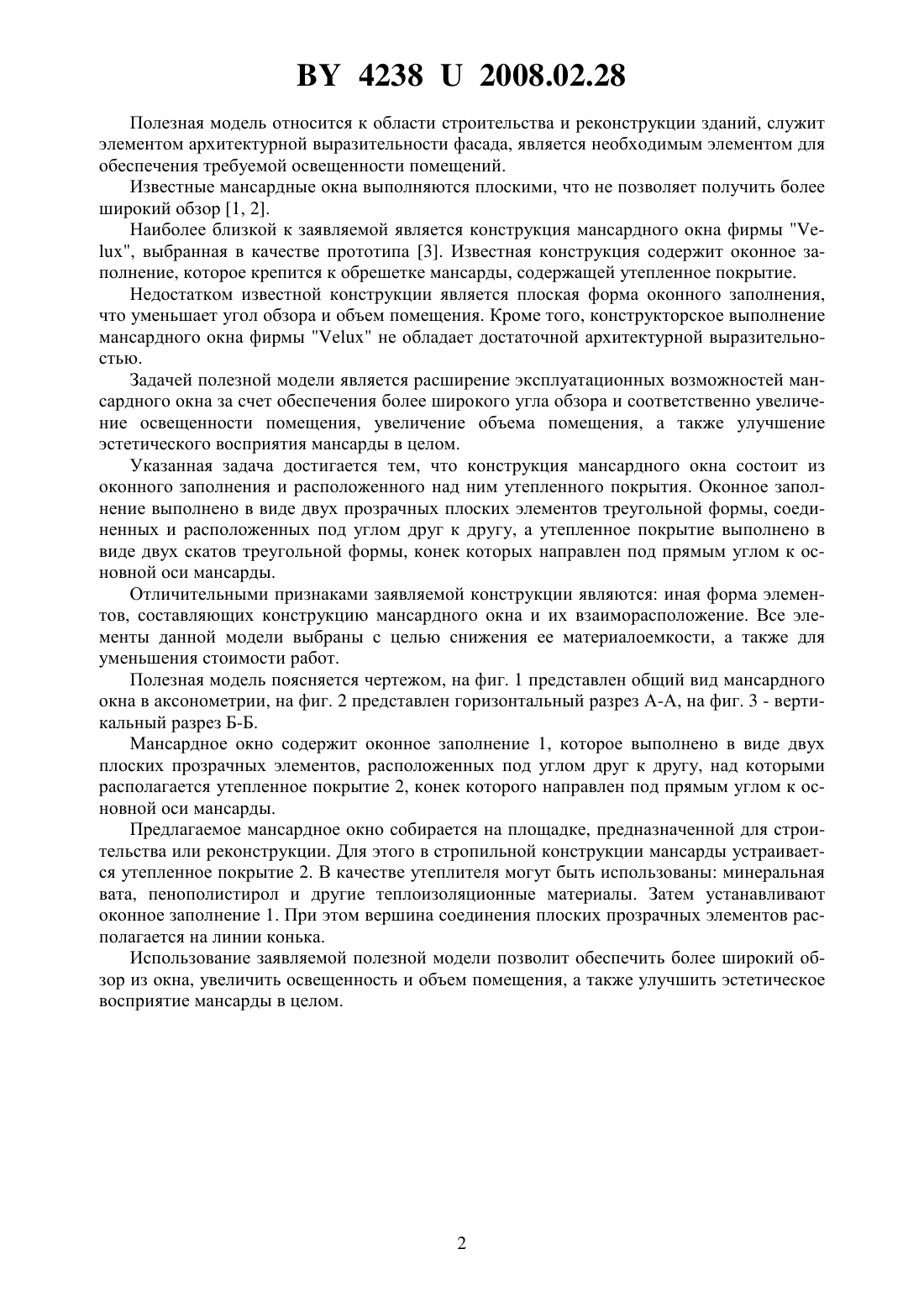

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Полоцкий государственный университет(72) Авторы Захаркина Галина Ивановна Ягубкин Александр Николаевич(73) Патентообладатель Учреждение образования Полоцкий государственный университет(57) Мансардное окно, содержащее оконное заполнение и расположенное над ним утепленное покрытие, отличающееся тем, что оконное заполнение выполнено в виде двух прозрачных плоских элементов треугольной формы, соединенных и расположенных под углом друг к другу, а утепленное покрытие выполнено в виде двух скатов треугольной формы, конек которых направлен под прямым углом к основной оси мансарды.(56) 1. Патент РФ 2208108 на полезную модель Мансардное окно, дата публикации 07.10.2003 г. 2. Патент РФ 2184829 на полезную модель Мансардное окно, дата публикации 07.10.2002 г. 3. ВЕЛЮКС Мансардные окна ИП Электрон. ресурс. - Режим доступа 42382008.02.28 Полезная модель относится к области строительства и реконструкции зданий, служит элементом архитектурной выразительности фасада, является необходимым элементом для обеспечения требуемой освещенности помещений. Известные мансардные окна выполняются плоскими, что не позволяет получить более широкий обзор 1, 2. Наиболее близкой к заявляемой является конструкция мансардного окна фирмы , выбранная в качестве прототипа 3. Известная конструкция содержит оконное заполнение, которое крепится к обрешетке мансарды, содержащей утепленное покрытие. Недостатком известной конструкции является плоская форма оконного заполнения,что уменьшает угол обзора и объем помещения. Кроме того, конструкторское выполнение мансардного окна фирмыне обладает достаточной архитектурной выразительностью. Задачей полезной модели является расширение эксплуатационных возможностей мансардного окна за счет обеспечения более широкого угла обзора и соответственно увеличение освещенности помещения, увеличение объема помещения, а также улучшение эстетического восприятия мансарды в целом. Указанная задача достигается тем, что конструкция мансардного окна состоит из оконного заполнения и расположенного над ним утепленного покрытия. Оконное заполнение выполнено в виде двух прозрачных плоских элементов треугольной формы, соединенных и расположенных под углом друг к другу, а утепленное покрытие выполнено в виде двух скатов треугольной формы, конек которых направлен под прямым углом к основной оси мансарды. Отличительными признаками заявляемой конструкции являются иная форма элементов, составляющих конструкцию мансардного окна и их взаиморасположение. Все элементы данной модели выбраны с целью снижения ее материалоемкости, а также для уменьшения стоимости работ. Полезная модель поясняется чертежом, на фиг. 1 представлен общий вид мансардного окна в аксонометрии, на фиг. 2 представлен горизонтальный разрез А-А, на фиг. 3 - вертикальный разрез Б-Б. Мансардное окно содержит оконное заполнение 1, которое выполнено в виде двух плоских прозрачных элементов, расположенных под углом друг к другу, над которыми располагается утепленное покрытие 2, конек которого направлен под прямым углом к основной оси мансарды. Предлагаемое мансардное окно собирается на площадке, предназначенной для строительства или реконструкции. Для этого в стропильной конструкции мансарды устраивается утепленное покрытие 2. В качестве утеплителя могут быть использованы минеральная вата, пенополистирол и другие теплоизоляционные материалы. Затем устанавливают оконное заполнение 1. При этом вершина соединения плоских прозрачных элементов располагается на линии конька. Использование заявляемой полезной модели позволит обеспечить более широкий обзор из окна, увеличить освещенность и объем помещения, а также улучшить эстетическое восприятие мансарды в целом. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
